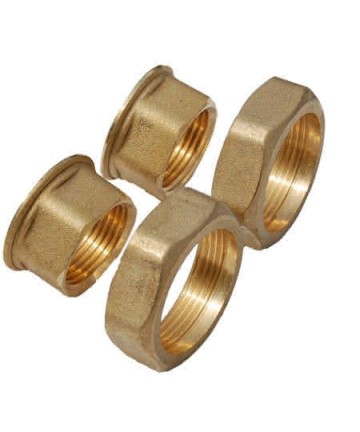

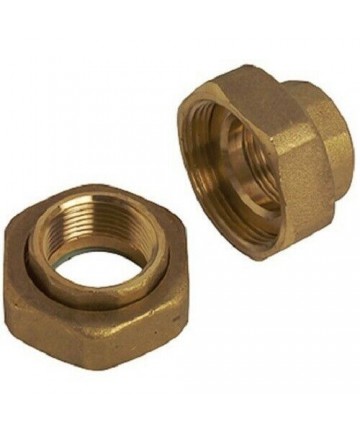

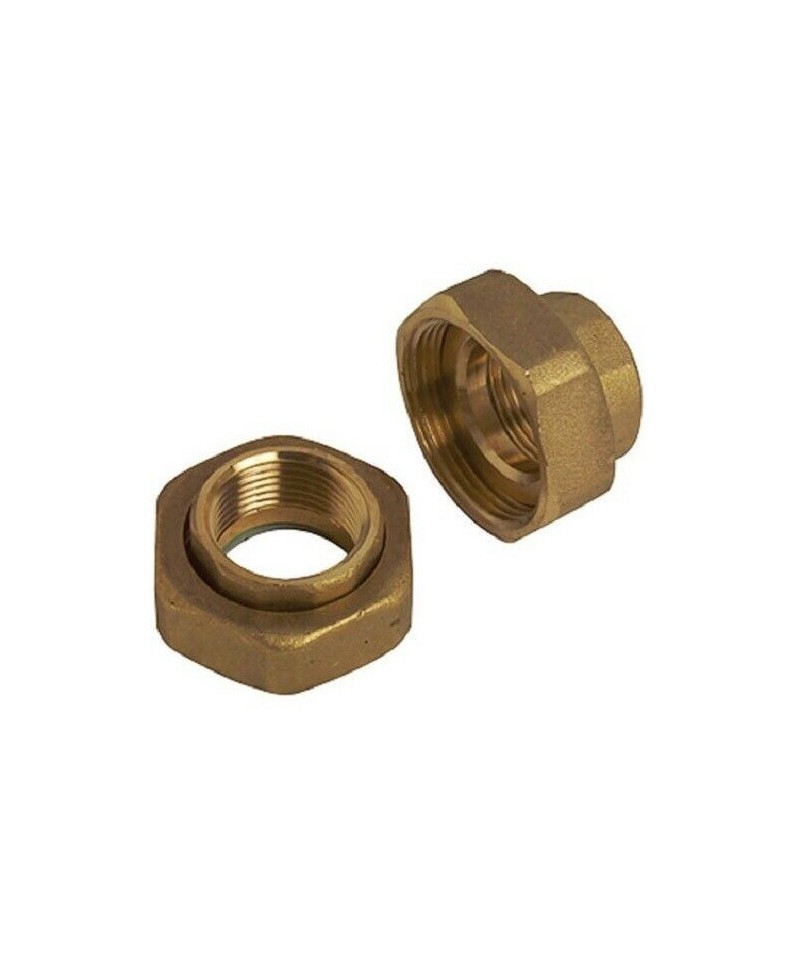

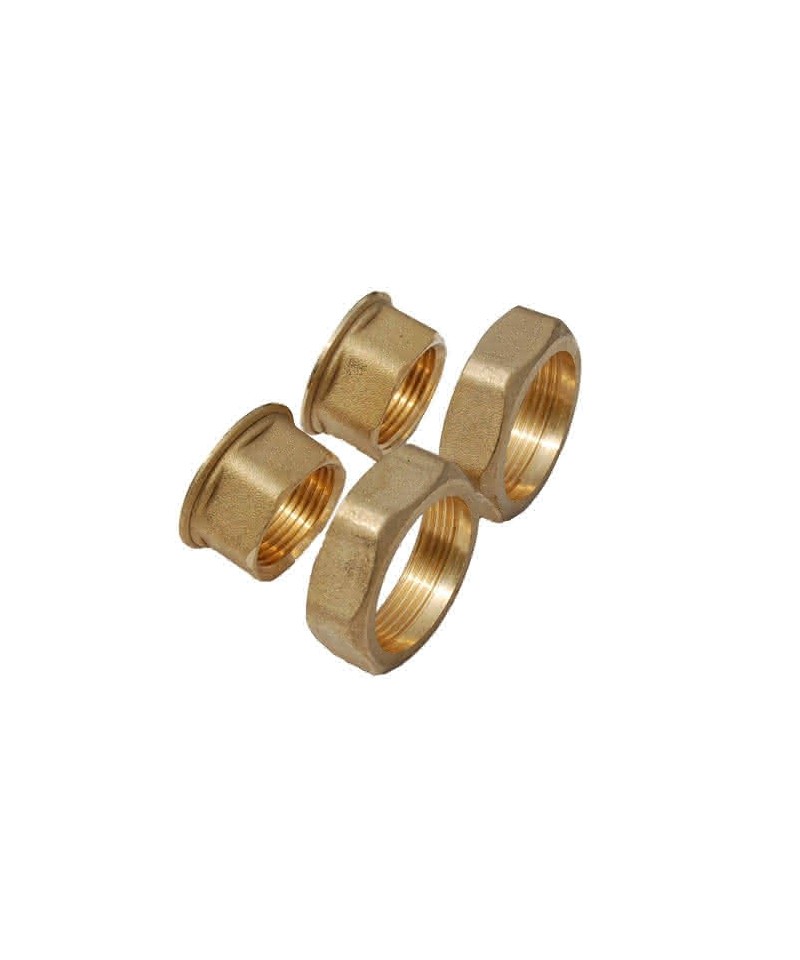

Anschlüsse für Zirkulator Anschluss F 2" Auslass 1.1/4 F (Paar)

rSCHNELLVERBINDUNG AUS MESSING FÜR STAHLROHRt. E102 Push

KRONOS PUSH

VERBINDUNG/HERREN

SCHNELLVERBINDUNG AUS MESSING FÜR EISENROHRt. E102 Push

KRONOS PUSH

VERBINDUNG/MÄNNLICH

Die Schnellverbindungsstücke Kronos Push von Effebi (Bovezzo, BS) sind für Reparaturen im Rahmen von Sanierungsarbeiten in zivilen Anlagen, bei Heizungen und in Wasseranlagen vorgesehen. Der Einbau ist einfach und schnell, nur drei Schritte für hohe Sicherheit dank direkt montierter Rohrverbindung.

Das Dichtungssystem mit zertifizierten konischen Dichtungen (NBR) ermöglicht es, eventuelle Unterdimensionierungen des Rohrdurchmessers auszugleichen. Die Schnellverbindung für Eisenrohre ist für die Verwendung mit Wasser und Gas geeignet.

Das Verbindungsanker-System ist einfach und sofort, entspricht dem D.M. 06-04-2004, Nr. 174 und ist gemäß DVGW GAS und ACS zertifiziert.

Erhältlich in den Versionen weiblich, männlich und schiebbares Rohr-Rohr, in den Größen 3/8 und 2″, wurde die Verbindung von Effebi Spa entworfen und vollständig in Italien hergestellt.

Eigenschaften der Kronos Push Verbindungen:

1. Gewinde UNI ISO 7/1
2. Körper mit hoher Sicherheit und schneller, tiefer Einsetzung
3. Selbstanpassende konische Dichtung mit großer Kontaktfläche für WASSER und GAS
4. Patentierter Führungsring
5. Hohe Dichtheit am Rohr
6. Schnellverbindung des Rohrs mit Feststellring

Kompressionsfittings mit Messingöffnung. Verwendbar für die Erstellung von Anlagen zur Bereitstellung und Verteilung von Wasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupferrohre und Stahlrohre • Verwendbar für Gasnutzung • • Mutter direkt aus dem Stab gefertigt • Metallische Dichtung.

Die Kompressionsfittings [Serie 1N00] sind anpassbar für jede Art von häuslicher, kommerzieller, industrieller und landwirtschaftlicher Installation für Heizungs- und sanitärtechnische Anlagen und grundsätzlich mit jeder Art von nicht korrosivem Fluid.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur bei solarthermischen Systemen: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Fittings entsprechen der Norm UNI EN 1254-2 "Hydraulische Fittings für Kupferrohre mit Kompressionsendstücken" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewinde von Rohren für die Dichtkopplung" • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Abholung, Behandlung, Führung und Verteilung von Wasser, das für den menschlichen Verbrauch bestimmt ist, verwendet werden können] • Konform mit 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RhOS II).

Unterstützungen zur Befestigung einfacher Sammler,

modular, thermoelectric und multifunktional für

folgende Artikel:

- Art. 7410-7420-7425-7450-7460

- Art. 7475

Verschraubungen mit Messingverjüngung. Verwendung für die Erstellung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) sowie von Brennstoffen.

Verwendbar für Kupfer- und Stahlrohre • Verwendbar für Gasverwendung • • Mutter direkt aus der Stange gefertigt • Metallische Abdichtung.

Die Schmiedeverbindungen [Serie 1N00] sind anpassbar für jede Art von Haushalts-, Gewerbe-, Industrie- und Landwirtschaftsanlage für Heizungs- und Sanitärsysteme und generell mit jeder Art von nicht korrosivem Fluid.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur thermisches Solarsystem: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Verbindungen entsprechen der Norm UNI EN 1254-2 "Hydraulische Verbindungselemente für Kupferrohre mit Druckverbindungen" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewinde von Rohren für dichte Verbindung" • Die verwendeten Materialien entsprechen der Ministerialverordnung Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Einrichtungen zur Entnahme, Behandlung, Zuführung und Verteilung von Wasser verwendet werden können, das für den menschlichen Verbrauch bestimmt ist] • Entspricht 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RoHS II).

Kompressionsfittings mit Messingkegel. Verwendbar für die Herstellung von Anlagen zur Lieferung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupferrohr und Stahlrohr • Verwendbar für Gasnutzung • • Mutter direkt aus der Stange gefertigt • Metallische Dichtheit.

Die Kompressionsfittings [Serie 1N00] sind für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Installation für Heizungsanlagen und sanitäre Anlagen sowie für jede Art von nicht korrosiven Flüssigkeiten anpassbar.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur in solarthermischen Systemen: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Fittings entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungen für Kupferrohre mit Kompressionsenden“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren für dichten Anschluss am Gewinde“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über die Materialien und Gegenstände, die in fest installierten Anlagen zur Entnahme, Behandlung, Zuleitung und Verteilung von Trinkwasser verwendet werden dürfen] • Entspricht 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RhOS II).

Schwerer Messinganschluss für Schlauch

Adapter für Mehrschichtrohre mit verchromter Kappe, passend für

alle unsere Artikel mit EUROKONUS-Anschluss.

Erhältlich für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weichglühend (R220) hergestellt wird,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, das gemäß EN10305 produziert wird;
• Edelstahl, das gemäß EN10312 hergestellt wird.

Die Vorbereitung der Verbindungsbestandteile ist entscheidend für die Dichtheitsgarantie: die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Vertiefungen, Rückständen, Lackierungen sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit einem weichglühenden Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche kreisförmige Querschnittsform des Rohres wiederherzustellen und sicherzustellen, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Herstellung sanitäre Anlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heiz- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

MESSING-SCHNELLEINSCHRAUBFALTE FÜR EISENROHRt. E102 Push

KRONOS PUSH

BIGIUNTO

Die schnellen Anschlussstücke Kronos Push von Effebi (Bovezzo, BS) sind für Reparaturen im Rahmen der Renovierung von zivilen Anlagen, in der Heizung und in Wasseranlagen geeignet. Die Montage ist einfach und schnell, nur drei Schritte für hohe Sicherheit dank der direkten Montage des Rohres.

Das Dichtungssystem mit zertifizierten konischen Dichtungen (in NBR) ermöglicht es, eventuelle Unterdimensionierungen des Rohrdurchmessers auszugleichen. Das schnelle Anschlussstück für Eisenrohre ist für die Verwendung mit Wasser und Gas geeignet.

Das Verbindungssystem ist einfach und sofort, entspricht dem D.M. 06-04-2004, n. 174 und ist DVGW GAS und ACS-zertifiziert.

Verfügbar in den Versionen Weiblich, Männlich und Rohr-Rohr gleitend, in den Größen von 3/8 und 2″, wurde das Anschlussstück von Effebi Spa entworfen und vollständig in Italien hergestellt.

Eigenschaften der Kronos Push-Anschlussstücke:

1. Gewinde UNI ISO 7/1
2. Hochsicherheitskörper und schnelle und tiefe Einsetzung
3. Selbstanpassende konische Dichtung mit hoher Kontaktfläche für WASSER und GAS
4. Patentierter Führungsring
5. Hohe Dichtheit am Rohr
6. Schnelleinschraubmontage des Rohres mit Spannmutter

Verchromte exzentrische Verbindung für den Anschluss bei Austausch des Heizkörpers mit Abstandänderung. • Anschlüsse: weiblich-männlich

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für den Einsatz mit Rohren aus:

• Copper, hergestellt nach EN 1057, in den metallurgischen Zuständen hart (R290), halbhart (R250) und geglüht (R220),
• Kupferlegierungen;
• Stahl nach EN10305;
• Edelstahl nach EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Beschädigungen, Schmutz und Lackierung sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit geglühtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um den tatsächlichen runden Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Flachscheibe bestätigt wird.

Für die Herstellung von Sanitärinstallationen mit Wasser, das für den menschlichen Verzehr bestimmt ist (heiß und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

RACCORDO A 5 VIE IN OTTONE DIAMETRO 1'' H.mm 72

GEGENUNTERLEGER FLACH AUS MESSING

Verfügbar in Durchmessern von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahlprodukten aus Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtigkeit: Die Fläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einschlüssen, Ablagerungen, Lackierungen sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit einem weichen Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um den tatsächlichen runden Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Erstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und / oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder von Heizungs- und / oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss der Anschluss unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

R179X046 DURCHMESSER 18X2,5

Adapter für Kunststoffrohre

Adapter für Kunststoffrohre.
Entspricht der Norm EN 1254-3.
Schwarzer O-Ring entspricht der Norm EN 681-1.
Für sanitärtechnische Anlagen.
Temperaturbereich 5÷110 °C.
Maximaler Betriebsdruck 10 bar.
