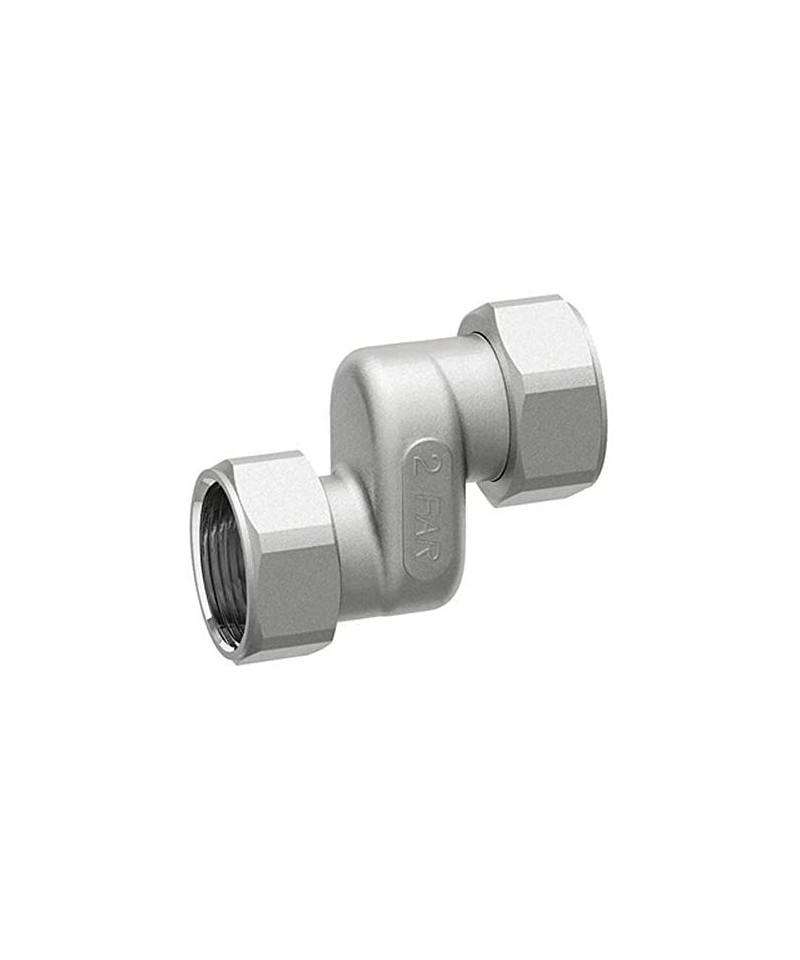

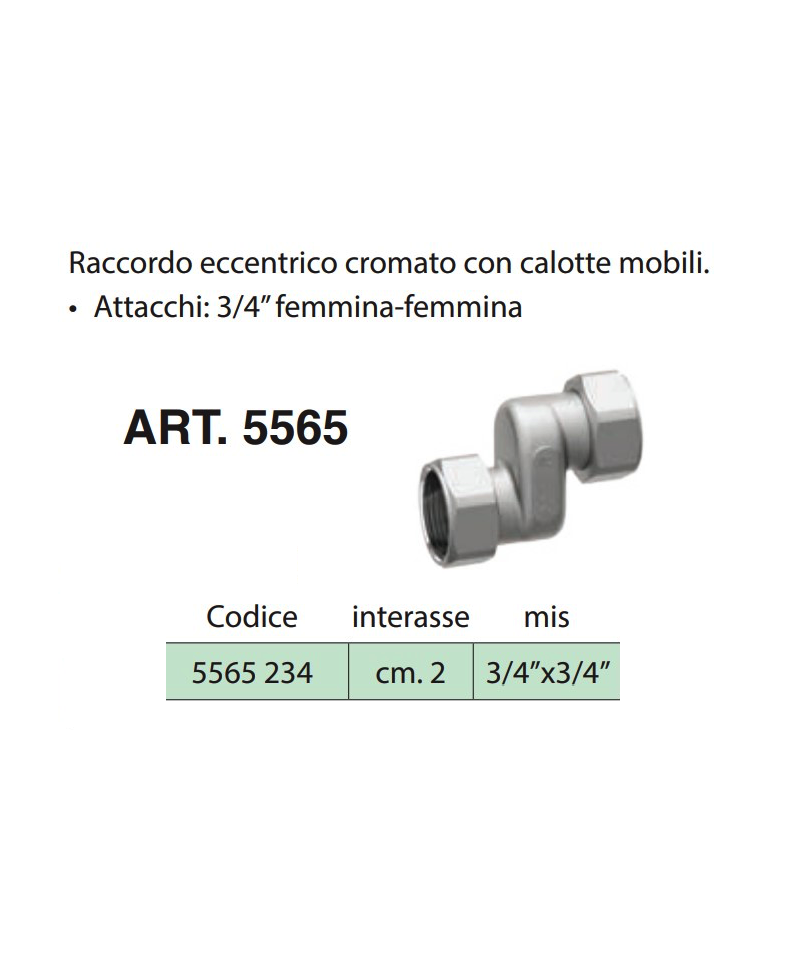

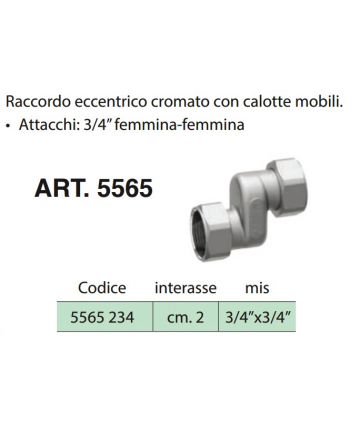

Verbindungselement 2 Kappen FF 3/4X3/4 ECKENTRISCHE Messing Bewegliche Kappe

Messing gebogener Schlauchanschluss für Erdgas DN.14

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für die Verwendung mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit niedrigem Kohlenstoffgehalt, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungsbestandteile ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Abplatzungen, Resten und Anstrich sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche kreisförmige Querschnittsform des Rohres wiederherzustellen und sicherzustellen, was durch das reibungslose Gleiten der mitgelieferten Flachscheibe bestätigt wird.

Für die Ausführung von sanitären Installationen mit Wasser, das für den menschlichen Verzehr bestimmt ist (heiß und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder von Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.

MUFFE AUS MESSING MF REDUZIERTER

TECHNISCHE INFORMATIONEN

Verwendbar für die Zufuhr von Warm- und Kaltwasser

in sanitären Wasserinstallationen* und Heizungsanlagen. Die

gewindeverbindungen sind für jede Art von Installation

wasserinstallations-, Haushalts-, gewerblicher, industrieller,

landwirtschaftlicher Heizungs- und

sanitärer Anlagen* geeignet und im Allgemeinen mit

allen Arten von nicht korrosiven Flüssigkeiten.

VERLÄNGERUNG AUS SCHWEREM VERCHROMTEN MESSING MÄNNLICH WEIBLICH

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für Rohre aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• kohlenstoffhaltigem Stahl, hergestellt nach EN 10305;
• Edelstahl, hergestellt nach EN 10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Macken, Schmutz, Lackierungen sein und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.

Im Falle der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung der inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Form des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Erstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (heiß und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß EN 681-1) installiert werden.

Beschreibung

Dielektrische Verbindungen zur Verbindung von Rohren aus verschiedenen Metallen, um Korrosionsrisiken durch Streuströme oder elektrolytische Phänomene zu vermeiden.

Verwendung für Wasser, Benzin, Kerosin, Mineral- und Pflanzenöle

Technische Eigenschaften

• Gehäuse aus verzinktem Stahl mit F-Anschluss und Messing mit M-Anschluss. PN12.
• Maximale Temperatur: 110°C bei 10 bar.
• Elektrische Isolation bis zu 600 V mit trockenen Rohrleitungen.
• Exklusives Isoliermaterial Watts GA1425

90° Bogen aus schwerem Messing mit konischem Gewinde

Männlicher Stopfen aus Messing erhältlich in Größen von 1/8 bis 3 Zoll

Gewinde gefertigt gemäß BSEN ISO 228-1 und 1254-4

Geeignet zur Kopplung mit Materialien entsprechend EN 12165, CW617N und CW617N EN12164

Kompressionsanschlüsse mit Messingschneidern. Verwendbar bei der Installation von Systemen zur Lieferung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupferrohr und Stahlrohr • Verwendbar für Gasgebrauch • • Mutter direkt aus dem Stab gefertigt • Metallische Dichtung.

Die Kompressionsanschlüsse [Serie 1N00] sind anpassbar für jeden Typ von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Sanitärinstallation für Heizungs- und Sanitärsysteme und generell für jede Art von nicht korrosivem Fluid.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für solarthermische Systeme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Anschlüsse entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungselemente für Kupferrohre mit Schneidfittings“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren zur Verbindung mit Dichtheit am Gewinde“ • Die verwendeten Materialien entsprechen dem Ministerialdekrets Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Entnahme, Behandlung, Zuführung und Verteilung von Wasser für den menschlichen Gebrauch verwendet werden dürfen] • Entspricht 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RhOS II).

SCHNELLVERBINDER MESSING MIT EPDM-DICHTUNG PN4

FÜR WEITERE INFOS SIEHE ANLIEGENDES PDF

GELBE MESSINGREDUZIERUNG

Verbindungsstück 2 Teile REDUZIERT aus gelbem Messing mit beweglicher Kappe. • Anschlüsse: männlich-weiblich • Flachdichtung aus EPDM • Messing gegossen CW617N

VERLÄNGERUNG MANN MANN AUS SCHWEREM MESSING
TECHNISCHE INFOS
Verwendbar für die Zuleitung von heißem und kaltem Wasser
in sanitären Anlagen* und Heizungen.
Die gewindetauglichen Fittings der Serien 2600 und 2700
sind für jede Art von hydraulischer Installation geeignet
- privat, kommerziell, industriell,
landwirtschaftlich für Heizungs- und
sanitäre Anlagen* und im Allgemeinen für jede Art
von nicht korrosivem Fluid.
Produkt vollständig in Italien hergestellt.

90° Bogen aus schwerem Messing mit konischem Gewinde MF

Inspektionsbox aus Kunststoff „ALLES“.

• Möglichkeit zur Unterbringung der Kollektoren mit den entsprechenden Halterungen

( Art. 7500 - 7550 )

• Befestigung des Deckels mit Schrauben

• Nicht geeignet für die Installation von thermoelectric Kollektoren

MESSING MALE MALE ZYLINDRISCHE GEWINDE
