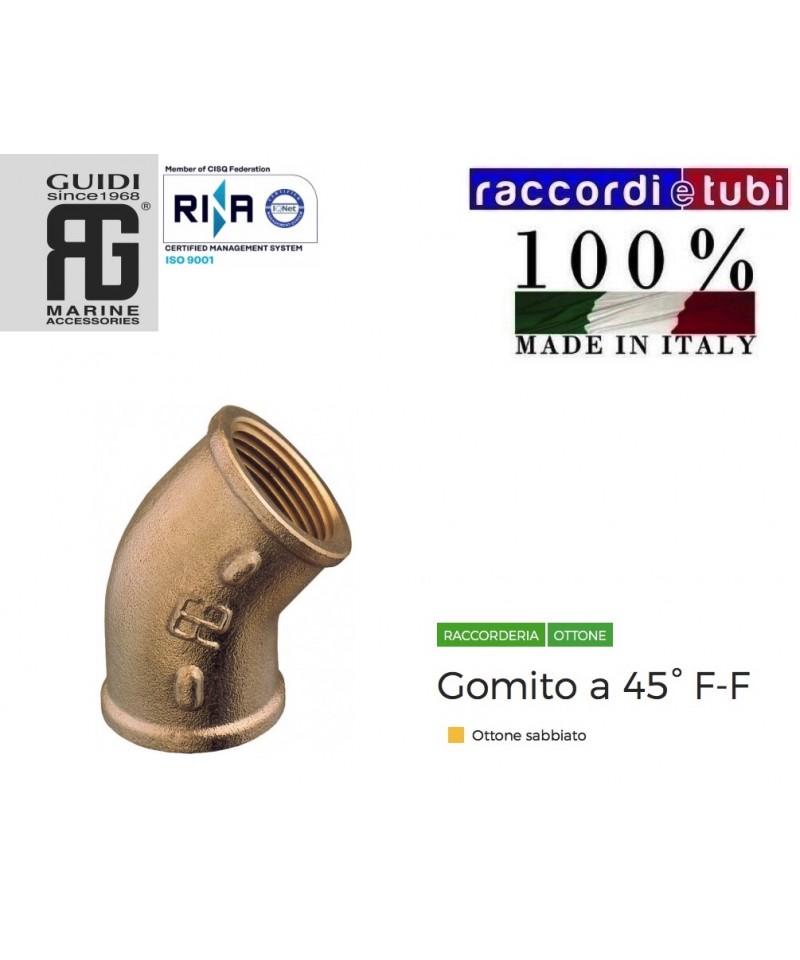

BRASS BENDING 45ø FF Ø 1.1/2

Messing-Gasanschluss DN.10 für Flüssiggas.

VERCHROMTE MESSINGSCHRAUBE 1/2''

TE IN MESSING FF 90° IN MESSING REDUZIERT MIT REDUZIERUNG IN DER MITTE

NIPPLES AUS SCHWEREM MESSING MM MIT KONISCHEM GEWINDE

Schwere männliche Messing-Schlauchanschluss

MUFFE AUS MESSING MF REDUZIERTER

TECHNISCHE INFORMATIONEN

Verwendbar für die Zufuhr von Warm- und Kaltwasser

in sanitären Wasserinstallationen* und Heizungsanlagen. Die

gewindeverbindungen sind für jede Art von Installation

wasserinstallations-, Haushalts-, gewerblicher, industrieller,

landwirtschaftlicher Heizungs- und

sanitärer Anlagen* geeignet und im Allgemeinen mit

allen Arten von nicht korrosiven Flüssigkeiten.

ANSCHLUSS SCHLAUCHANSCHLUSS MESSING VIERWEG GPL

Bogenmessing-Schlauchanschluss männlich von der Firma GUIDI

VERLÄNGERUNG MESSING SCHWER männlich weiblich

Verfügbar von Durchmesser 3/8 bis Durchmesser 2", Längen verfügbar von mm.10 bis mm.100 je nach Durchmesser

KURZES BRASS FÜHRUNGSSTÜCK MALE-FEMALE

Schraubverbindungen aus Messing - Zylindrisches Gewinde

Schraubverbindungen aus Messing

Verfügbare Größen von 1/8” von 3”

Zylindrische Gewinde

Es wird empfohlen, anaerobe Dichtstoffe oder Teflon zu verwenden

Vermeiden Sie übermäßiges Anziehen während der Installation

Material für Verbindungen Messing CW617N-DW

Gewinde gemäß ISO 228-1

Teile aus Formstücken gemäß EN 12165

Teile aus Stangen gemäß EN 12164

Verfügbare Größen von 1/8” von 3”

Wasser/Glykol-Mischung Maximale Konzentration 50% / 50%

90°-Bogen aus schwerem Messing mit konischem Gewinde

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057, in den metallurgischen Zuständen hart (R290), halbhart (R250) und weichgeglüht (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungsbauteile ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt steht, muss frei von Kratzern, Einkerbungen, Schmutz und Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von innenliegenden Verstärkungshülsen (Artikel 8755) zwingend erforderlich, um den tatsächlichen kreisförmigen Querschnitt des Rohres wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der beiliegenden Unterlegscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

MESSING SCHLAUCHANSCHLUSS M.1/4X6

Verschraubungen mit Messinganschluss. Verwendbar für die Errichtung von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Kraftstoffen.

Verwendbar für Kupferrohre und Stahlrohre • Verwendbar für Gasgebrauch • • Mutter direkt aus dem Stab gefertigt • Metallische Dichtung.

Die Verschraubungen [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Sanitärinstallation und im Allgemeinen für jede Art von nicht korrosivem Fluid.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur im solarthermischen System: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Verschraubungen entsprechen der Norm UNI EN 1254-2 „Sanitärverschraubungen für Kupferrohre mit komprimierfähigen Enden“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewindeverbindungen für dichte Rohrverbindungen“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Entnahme, Behandlung, Zuleitung und Verteilung von Wasser, das für den menschlichen Verbrauch bestimmt ist, verwendet werden dürfen] • Konform zu 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anlage III (Rohs II).

Verchromtes Handventil mit quadratischem Design.

• Wechselbarer Anschluss für Kupfer-, Kunststoff- und Mehrschichtrohre

• Verstärkter Metallhandrad

• Stange mit doppelter Dichtung, O-Ring und Stopfen

• Metallanschlagverschluss mit O-Ring-Dichtung

• Vorgefertigter Stift mit Loctite® Dri-Seal® 5061

SCHNELLVERBINDUNG AUS MESSING FÜR EISENROHRt. E102 Push

KRONOS PUSH

VERBINDUNG/MÄNNLICH

Die Schnellverbindungen Kronos Push von Effebi (Bovezzo, BS) sind für Reparaturen bei Renovierungen von zivilen Anlagen, in der Heizungs- und Wasserinstallation geeignet. Die Montage ist einfach und schnell, nur drei Schritte für eine hohe Sicherheit dank der direkten Montage des Rohrs.

Das Dichtsystem mit zertifizierten konischen Dichtungen (in NBR) ermöglicht es, eventuelle Unterdimensionierungen des Rohrdurchmessers auszugleichen. Die Schnellverbindung für Eisenrohre eignet sich für die Verwendung mit Wasser und Gas.

Das Verbindungssystem ist einfach und direkt, entspricht der D.M. 06-04-2004, n. 174 und ist DVGW GAS und ACS zertifiziert.

Erhältlich in den Ausführungen weiblich, männlich und gleitendes Rohr-Rohr, in den Größen 3/8 und 2″, wurde das Verbindungselement von Effebi Spa entworfen und vollständig in Italien hergestellt.

Eigenschaften der Kronos Push Verbindungen:

1. Gewinde UNI ISO 7/1
2. Hochsicherheit Körper und schnelle, tiefe Einspritzung
3. Selbstanpassende konische Dichtung mit großem Kontaktbereich für WASSER und GAS
4. Patentierter Führungsring
5. Hohe Dichtung am Rohr
6. Schnellmontage des Rohrs mit Montagekralle
