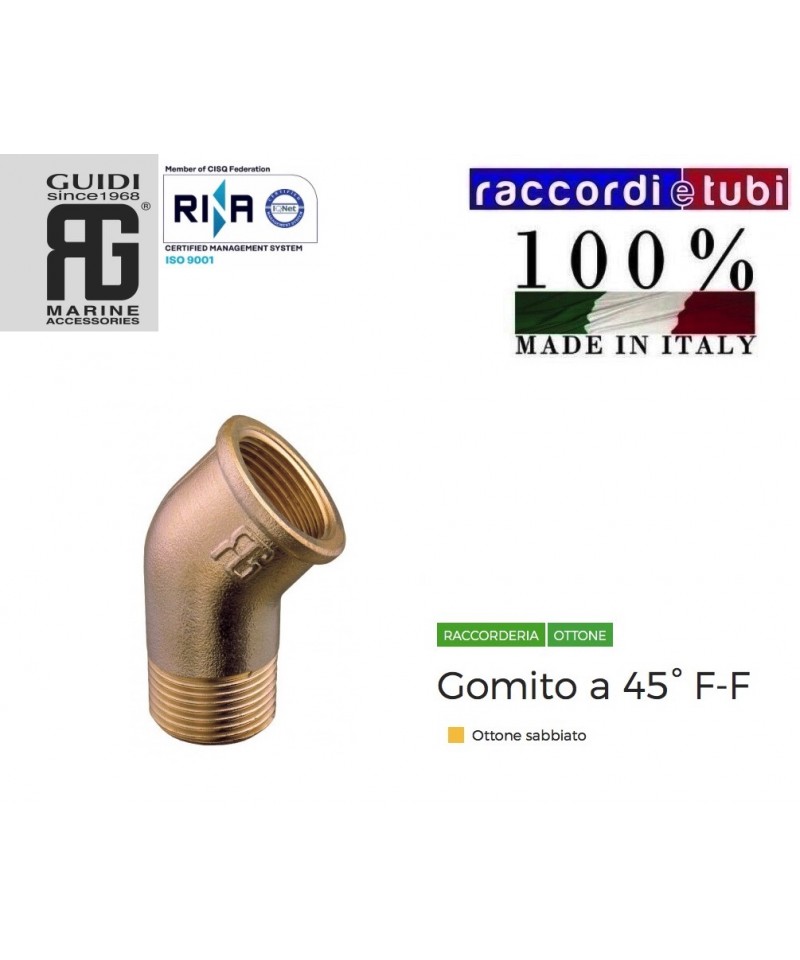

BRASS ELBOW 45° MF Ø 3/4

Schwere messing muffe für Gartenschläuche

REDUZIERTES MESSING MÄNNLICH WEIBLICH

CROM. NIPPLES MM 22/1x22/1Art. 474200OC

• Maße:Gewinde MM 22/1 x M22/1

Verchromter Eckanschluss für modulare Verteiler. • Anschluss: 3/4”-1”- 1”1/4 weiblich • Abzweigungen: 1/4”-3/8”-1/2” weiblich

KURZE NIPPLES AUS MESSING

Schraubverbinder aus Messing - Zylindrisches Gewinde

Schraubverbinder aus Messing

Verfügbare Größen von 1/8” bis 3”

Zylindrische Gewinde

Die Verwendung von anaeroben Dichtstoffen oder Teflon wird empfohlen

Vermeiden Sie übermäßiges Anzugsdrehmoment während der Installation

Material der Verbindungen Messing CW617N-DW

Gewindeköpfe gemäß ISO 228-1

Eisenstücke gemäß EN 12165

Bauteile aus der Stange gemäß EN 12164

Verfügbare Größen von 1/8” bis 3”

Wasser/Glykol-Mischung Maximale Konzentration 50% / 50%

SCHNELLMONTAGEVERBINDUNG AUS MESSING FÜR EISENROHRt. E102 Push

KRONOS PUSH

VERBINDUNG/FEMININ

Die Schnellmontageverbindungen Kronos Push von Effebi (Bovezzo, BS) sind für Reparaturen im Rahmen von Sanierungsarbeiten an zivilen Anlagen, in der Heizungs- und Wasserinstallation vorgesehen. Die Montage ist einfach und schnell, nur drei Schritte für hohe Sicherheit dank der direkten Montage des Rohres.

Das Dichtsystem mit zertifizierten konischen Dichtungen (in NBR) kompensiert eventuelle Unterdimensionierungen des Rohrdurchmessers. Die Schnellmontageverbindung für Eisenrohre eignet sich für die Nutzung mit Wasser und Gas.

Das Verbindungssystem ist einfach und sofort, entspricht der D.M. 06-04-2004, n. 174 und ist nach DVGW GAS und ACS zertifiziert.

Verfügbar in den Varianten feminin, maskulin und schiebendes Rohr-Rohr, in den Größen von 3/8 bis 2″, wurde die Verbindung von Effebi Spa entworfen und vollständig in Italien hergestellt.

Eigenschaften der Kronos Push-Verbindungen:

1. Gewinde UNI ISO 7/1
2. Hochsicherheitskörper und schnelle, tiefe Einfügung
3. Selbstanpassende konische Dichtung mit großer Kontaktfläche für WASSER und GAS
4. Patentiere Führungsring
5. Hohe Abdichtung am Rohr
6. Schnellmontage des Rohres mit Befestigungsring

VOLLGEWINDStange aus Messing, LÄNGE 100 CM

Sonderbogen verchromt. • Austauschbarer Anschluss für Kupfer-, Kunststoff- und Mehrschichtrohre • Zylindrischer Teil Ø 16mm

Gerades Dreiwege-Fitting mit weiblichen-männlichen Gewinden an einem Übergangsstück

Gerades Dreiwege-Fitting mit weiblichen-männlichen Gewinden an einem Übergangsstück. Aus Messing. Geeignet für die Verwendung in hydraulischen Anlagen, Gasverteilungsanlagen und thermischen Solaranlagen.

Temperaturbereich in hydraulischen Anlagen 5÷160 °C für Größen 3/8”, 1/2”, 3/4”, 1”, 1-1/4”; 5÷110 °C für Größen 1-1/2”, 2”.
Temperaturbereich in Gasverteilungsanlagen 5÷90 °C.

Maximaler Betriebsdruck in hydraulischen Anlagen 10 bar.
Maximaler Betriebsdruck in Gasverteilungsanlagen 5 bar (MOP 5).

Technische Kommunikation

0568IT

DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe PN-Reduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwendung des Anschlusses bei Temperaturen über den für das Rohr zulässigen Temperaturen vermeiden.
Gewinde UNI ISO 7/1

Fitting zur Verbindung von Polyethylenrohren mit hoher oder niedriger Dichte.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und unmittelbarste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Ankerring (kunststoff- oder metallisch). Die spezielle Konfiguration des Gummirings wird durch die besonderen Eigenschaften von Polyethylen und dessen Produktionstechnologie bestimmt.
Der konische Abschnitt passt sich den Toleranzen des Rohrs an, einschließlich der Ovalität, gewährleistet einen perfekten hydraulischen Abdicht trotz seiner proportionalen Widerstandsfähigkeit und dient als stabile Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner besonderen Konfiguration den Toleranzen des Rohrs an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für PE 100-Rohrleitungen und Gasleitungen steht eine interne Verstärkung (Buchse) zur Verfügung, die das Rohr versteift. Der TOF PE-Fitting mit entsprechender Verstärkungsbuchse ist geeignet für PE-X-Rohre.

Der TOF-Fitting ist gemäß der Norm EN1254-3 als A-Druckfitting klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

Messingverlängerung zylindrisches Gewinde

BICONO A TEE IN CHROMBESCHICHTETEM MESSING 10X10X10mm

8882 1534

Das erweiterbare Verbindungselement besteht aus zwei beweglichen Kappen und einem bis zu 15 mm dehnbaren Messingkörper, der es ermöglicht, den fehlenden Raum während der Installationen zu kompensieren.

Verchromte erweiterbare Verbindung. • Messingkörper CW614N • Drehbare Kappen aus CW617N Messing • Doppelte O-Ringe und Dichtungen aus EPDM

Messing-Gas-Schlauchanschluss für METHAN DN.14

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weichgeglüht (R220),
• Kupferlegierungen;
• Kohlenstoffstahl, hergestellt nach EN10305;
• Edelstahl, hergestellt nach EN10312.

Die Vorbereitung der Verbindungsstücke ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Dellen, Schmutz und Lackierungen sein, und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.

Im Falle der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche runde Querschnittsform des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Flachscheibe bestätigt wird.

Für die Installation von sanitären Anlagen mit Wasser für den menschlichen Verbrauch, (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei maximal 95 °C oder für Heizungs- und/ oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei maximal 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer, das der Norm EN 681-1 entspricht) installiert werden.

DREITEILIGER GEBOGENER ANSCHLUSS M/F MIT OR-DICHTUNG

Verwendbar für Warm- und Kaltwasserleitung

in sanitären und Heizungsanlagen.*

Die gewindelosen Anschlüsse sind für jede Art von Installation geeignet

in der Wasserwirtschaft, zu Hause, kommerziell, industriell,

landwirtschaftlich für Heizungs- und

sanitäre Anlagen* und generell mit jeder

Art von nicht korrosivem Fluid.
