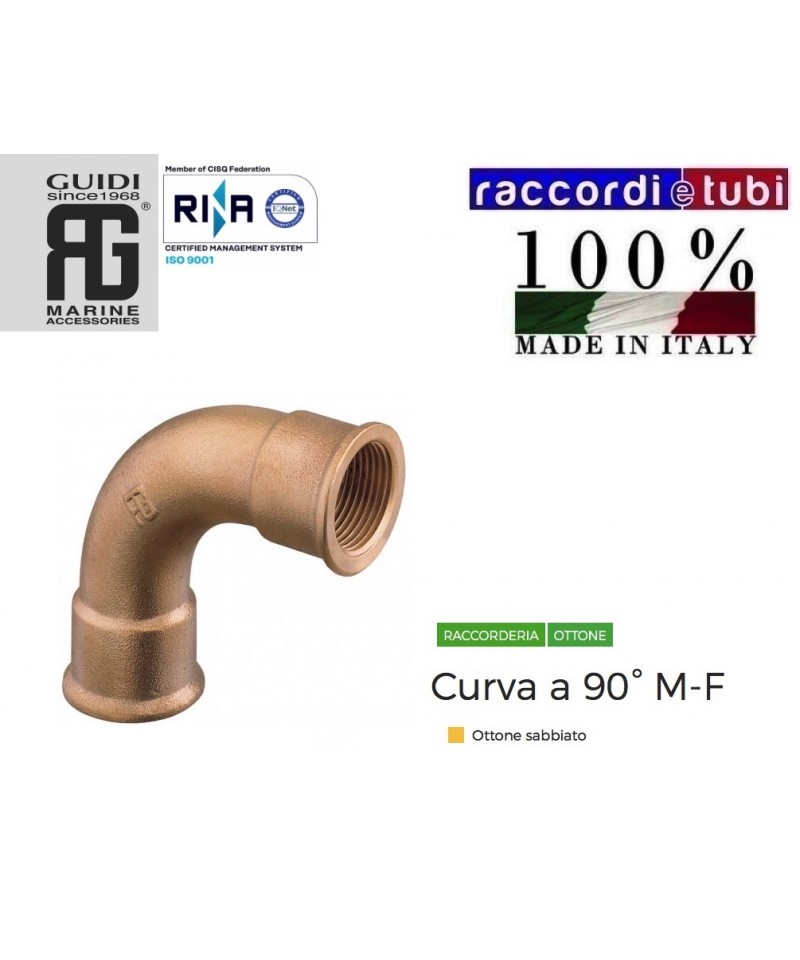

MESSING 90° BOGEN FF 1.1/4

VERCHROMKTE MESSINGMUTTER 3/8''

Gelber Kappen aus gestanztem Messing für Kupferflexanschlüsse 24x19.8270 16

Messing-Gasanschlussstück DN.10 für GPL

FLACHGEGENMUTTER AUS MESSING

MALE MALE VERLÄNGERUNG AUS SCHWEREM MESSING

TECHNISCHE INFORMATIONEN

Geeignet für die Zuführung von Warm- und Kaltwasser

in sanitären und Heizungsanlagen.*

Die gewindeverbundenen Fittings der Serien 2600 und 2700

sind für jede Art von Installation anpassbar

wassertechnisch, privat, gewerblich, industriell,

landwirtschaftlich für Heizungs- und

sanitärtechnische Anlagen* und allgemein mit jeder

Art von nicht korrosiven Flüssigkeiten.

Produkt vollständig in Italien hergestellt

FAIRBEG 3/4 MF TECO

R19

90° Bogenanschluss aus drei Teilen mit innen- und außenliegenden Gewindeanschlüssen

90° Bogenanschluss aus drei Teilen mit innen- und außenliegenden Gewindeanschlüssen. Aus Messing. Geeignet für die Verwendung in hydraulischen Systemen, Gasverteilungssystemen und thermischen Solaranlagen.

Temperaturbereich in hydraulischen Systemen 5÷160 °C für die Größen 3/8”, 1/2”, 3/4”, 1”, 1-1/4”; 5÷110 °C für die Größen 1-1/2”, 2”.
Temperaturbereich in Gasverteilungssystemen 5÷90 °C.

Maximaler Betriebsdruck in hydraulischen Systemen 10 bar.
Maximaler Betriebsdruck in Gasverteilungssystemen 5 bar (MOP 5).

Technische Mitteilung

0568IT

Thermostatierbarer MONO-BITUBO Ventil links mit verchromtem Winkel

komplett mit Schaft und Kappe.

• Metallsonde 450mm Ø 10mm

• Wechselbare Anschlüsse für Kupfer-, Kunststoff- und Verbundrohre

• Zentralanschluss am Heizkörper

• Abstand der Ableitungen 35mm

VERCHROMTE MESSINGFÜLLE 1/2''

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wird,
• Kupferlegierungen;
• kohlenstoffhaltigem Stahl, das gemäß EN10305 hergestellt wird;
• Edelstahl, das gemäß EN10312 hergestellt wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Garantie der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Kerbungen, Ablagerungen und Lackierungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Bei der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, wie durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist, (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung mit dem schwarzen O-Ring (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

GAISER - Automatisches Luftablassventil in 90-Grad-Ausführung. • Nennpressung: 10 bar • Maximaler Entlastungsdruck: 4 bar • Maximaltemperatur: 110°C • Schwimmer aus PP

AUS GELBEM MESSING

DRUCK- UND TEMPERATURGRÄNZEN
Maximale Temperatur: von 5°C bis 80°C
Maximale Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei höheren Temperaturen als erlaubt für das Rohr.
Gewinde UNI ISO 7/1

Fitting, das den Anschluss von Rohren aus Polyethylen mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungsystem ist das einfachste, benutzerfreundlich und sofort einsatzbereit. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die spezielle Form des Gummirings ist durch die besonderen Eigenschaften von Polyethylen und seiner Produktionstechnologie bedingt.
Der Kegel passt sich an die Toleranzen des Rohres an, einschließlich der Ovalisierung, gewährleistet eine perfekte hydraulische Dichtheit dank seiner proportionalen Festigkeit und bietet eine solide Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner besonderen Form den Toleranzen des Rohres an und gewährleistet eine perfekte Befestigung am Rohr selbst. Für Rohre in PE 100 und Gasleitungen ist eine innere Verstärkung (Buchse) verfügbar, die das Rohr versteift. Das TOF PE-Fitting mit spezieller Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Das TOF-Fitting ist als Kompressionsverbindung des Typs A klassifiziert, gemäß der Norm EN1254-3. Die Gewinde entsprechen UNI ISO 7/1.

Die elektrothermische Steuerung kann an thermostatischen Ventilen und thermoelektrischen Kollektoren installiert werden.
Ihre Funktion besteht darin, das Öffnen und Schließen jeder angeschlossenen Einheit automatisch basierend auf dem empfangenen elektrischen Signal zu regeln. Wenn der Raumthermostat oder die Steuerzentrale, mit der die Steuerung verbunden ist, das Signal sendet, wird das Ventil elektrisch erhitzt und

das Ventil ändert seine Position, bis die vollständige Öffnung oder Schließung erreicht ist, erkennbar an der Position des auf der Steuerung vorhandenen Zylinders.
- Bei der Installation eines NC - Normalerweise Geschlossen, befindet sich das Ventil ohne Stromversorgung in der geschlossenen Position. - Bei der Installation eines NO - Normalerweise Offen, befindet sich das Ventil ohne Stromversorgung in der offenen Position.

DRUCK- UND TEMPERATURGRÄNZEN
Max. Temperatur: von 5°C bis 80°C
Max. Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe PN-Reduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei Temperaturen, die über den für das Rohr zulässigen liegen.
Gewinde UNI ISO 7/1

Fitting, das den Anschluss von Rohren aus Polyethylen mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (kunststoff- oder metallisch). Die spezielle Form des Gummirings ergibt sich aus der besonderen Eigenschaft des Polyethylens und dessen Produktionstechnologie.
Der konische Teil passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, und gewährleistet eine perfekte hydraulische Abdichtung dank seiner proportionalen Festigkeit und wird zu einer validen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich aufgrund seiner speziellen Form den Toleranzen des Rohrs an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für PE 100-Rohre und Gasleitungen ist eine innere Verstärkung (Buchse) verfügbar, die das Rohr versteift. Das TOF PE-Fitting mit spezifischer Verstärkungsbuchse ist geeignet für PE-X-Rohre.

Das TOF-Fitting ist als Kompressionsfitting vom Typ A klassifiziert, gemäß der Norm EN1254-3. Die Gewinde sind gemäß UNI ISO 7/1.

VERCHROMEERTER BIKONISCHER BOGEN 10X3/8 MIT DREHBOLZEN WEIBLICH

Verchromte Eckverbindung für modulare Sammler. • Anschluss: 3/4“-1“- 1“1/4 weiblich • Abzweigungen: 1/4“-3/8“-1/2“ weiblich
