Artikel-Nr.: *1512004

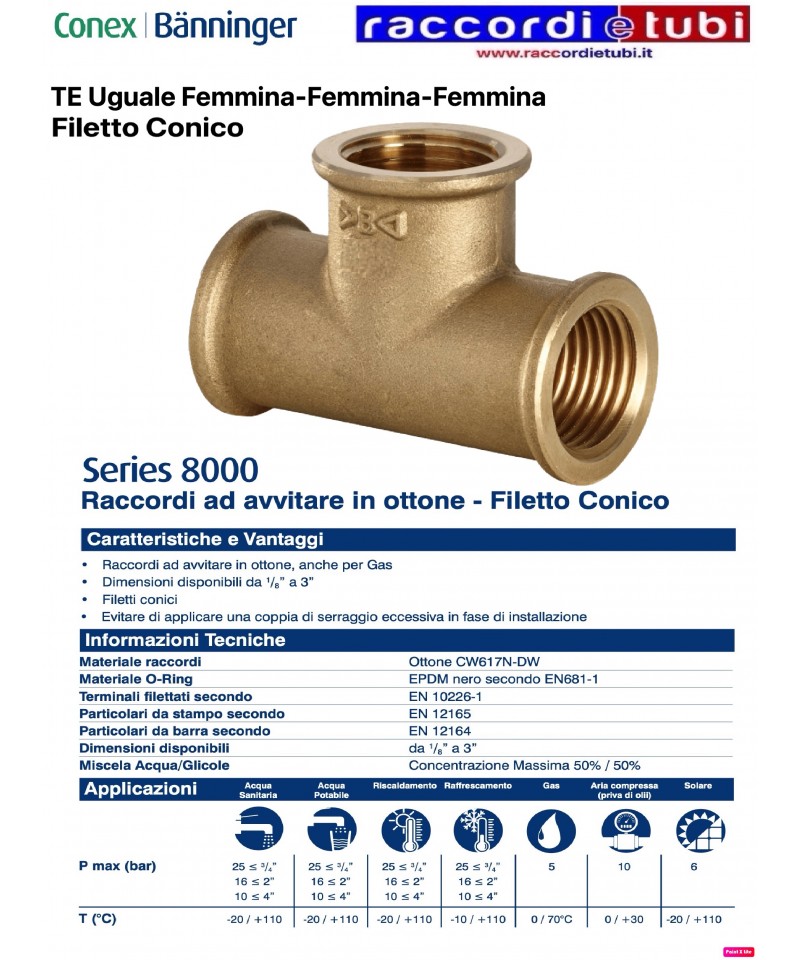

TE IN BRASS FF IN 90° AUS SCHWEREM BRASS GEWINDEKONUS
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
TE IN BRASS FF IN 90° AUS SCHWEREM BRASS GEWINDEKONUS
DORN AUS MESSING FÜR ZÄHLER MIT DREHBAREN KAPPE
Inspektionsbox aus Kunststoff „ALLES“.
• Möglichkeit zur Unterbringung der Kollektoren mit den entsprechenden Halterungen
( Art. 7500 - 7550 )
• Befestigung des Deckels mit Schrauben
• Nicht geeignet für die Installation von thermoelectric Kollektoren
Verchromte Wandverschraubung mit Außengewinde. • Körper aus geprägtem Messing CW617N • Austauschbarer Anschluss für Kupfer-, Kunststoff- und Verbundrohre
R18Y063, R18Y064, R18Y065: entsprechen der Norm CIG UNI 7129 für Gasausbreitung
Referenz: 108028
Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Garantie der Dichtheit: die Oberfläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einkerbungen, Ablagerungen, Lackierungen sein, und das Rohr sollte innen und außen mit einem geeigneten Werkzeug entgratet werden.
Im Falle der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche runde Querschnittsform des Rohrs wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.
Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer, das der Norm EN 681-1 entspricht) installiert werden.
TE IN MESSING FF 90° IN MESSING REDUZIERT AM SEITEN- UND MITTELANSCHLUSS DES GLEICHEN DIAMETERS
TE AUS MESSING WEIBLICH WEIBLICH KURZGEWINDE
Schraubenzubehör aus Messing - Zylindrisches Gewinde
Schraubenzubehör aus Messing
Erhältliche Größen von 1/8” bis 3”
Zylindrische Gewinde
Empfohlene Verwendung von anaeroben Dichtstoffen oder Teflon
Vermeiden Sie übermäßiges Anziehen während der Installation
Material der Fittings Messing CW617N-DW
Gewinde gemäß ISO 228-1
Teile aus Formteilen gemäß EN 12165
Teile aus Stangen gemäß EN 12164
Verfügbare Größen von 1/8” bis 3”
Wasser/Glykol-Mischung Maximale Konzentration 50% / 50%
DRUCK- UND TEMPERATURGRÖNZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckminderung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei höheren Temperaturen als die für das Rohr zulässigen.
Gewinde UNI ISO 7/1
Fitting, das den Anschluss von Rohren aus Polyethylen mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist am einfachsten, leicht und sofort. Es besteht nur aus zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die spezielle Konfiguration des Gummirings ergibt sich aus der besonderen Eigenschaft von Polyethylen und seiner Produktionstechnologie.
Der Kegel passt sich den Toleranzen des Rohres an, einschließlich der Ovalisierungen, gewährleistet eine perfekte hydraulische Dichtung dank seiner proportionalen Festigkeit und wird zu einer gültigen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich, dank seiner speziellen Konfiguration, den Toleranzen des Rohres an und gewährleistet eine perfekte Fixierung am Rohr selbst. Für Rohre aus PE 100 und in Gasleitungen steht eine innere Verstärkung (Buchse) zur Verfügung, die das Rohr versteift. Das TOF PE-Fitting mit der speziellen Verstärkungsbuchse ist geeignet für PE-X-Rohre.
Das TOF-Fitting ist gemäß der Norm EN1254-3 als Typ A Druckfitting klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.
DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN gilt bei Raumtemperatur; bei anderen Temperaturen beachten Sie die Reduzierung des PN gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei höheren Temperaturen als denen, die für den Schlauch zulässig sind.
Gewinde UNI ISO 7/1
Verbindung, die den Anschluss von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, unkomplizierteste und sofortige. Es besteht nur aus zwei Elementen: einer trichterförmigen Gummidichtung und einem Verankerungsring (plastisch oder metallisch). Die spezielle Konfiguration des Gummirings ist durch die besonderen Eigenschaften des Polyethylens und seiner Produktionstechnologie bedingt.
Der Kegel passt sich den Toleranzen des Schlauches an, einschließlich der Ovalisierungen, und gewährleistet einen perfekten hydraulischen Verschluss dank seines proportionalen Widerstands und wird zur gültigen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner speziellen Konfiguration den Toleranzen des Schlauches an und gewährleistet einen perfekten Halt am Schlauch selbst. Für PE 100-Rohre und in Gasleitungen ist eine interne Verstärkung (Buchse) verfügbar, die das Rohr versteift. Der TOF PE-Anschluss mit spezieller Verstärkungsbuchse eignet sich für PE-X-Rohre.
Der TOF-Anschluss ist als A-Kompressionsverbindung gemäß der Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.
Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für den Einsatz mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtigkeit: Die Fläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Beschädigungen, Ablagerungen und Lackierungen sein, und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.
Im Falle der Kopplung mit weichgeglühten Kupferrohren (R220) ist die Verwendung der inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohrs wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.
Für die Installation von Sanitäranlagen mit Wasser für den menschlichen Verzehr (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.
KURZES BRASS FÜHRUNGSSTÜCK MALE-FEMALE
Schraubverbindungen aus Messing - Zylindrisches Gewinde
Schraubverbindungen aus Messing
Verfügbare Größen von 1/8” von 3”
Zylindrische Gewinde
Es wird empfohlen, anaerobe Dichtstoffe oder Teflon zu verwenden
Vermeiden Sie übermäßiges Anziehen während der Installation
Material für Verbindungen Messing CW617N-DW
Gewinde gemäß ISO 228-1
Teile aus Formstücken gemäß EN 12165
Teile aus Stangen gemäß EN 12164
Verfügbare Größen von 1/8” von 3”
Wasser/Glykol-Mischung Maximale Konzentration 50% / 50%
Verschraubungen mit zylindrischer Messingspitze. Verwendbar für die Installation von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen
Verwendbar für Kupferrohre und Stahlrohre • Verwendbar für Gasgebrauch • • Mutter direkt aus Stange gefertigt • Metallische Abdichtung
Die Verschraubungen [Serie 1N00] sind für jede Art der häuslichen, gewerblichen, industriellen und landwirtschaftlichen Sanitärinstallation sowie für Heizungsanlagen und allgemein für alle Arten nicht korrosiver Flüssigkeiten anpassbar.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdrücke: 16 bar
Die Verschraubungen entsprechen der Norm UNI EN 1254-2 "Hydraulikverschraubungen für Kupferrohre mit kompakten Anschlüssen" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewinde von Rohren für die dichte Verbindung am Gewinde" • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung bezüglich der Materialien und Gegenstände, die in den festen Anlagen zur Entnahme, Behandlung, Zuführung und Verteilung von Wasser für den menschlichen Gebrauch verwendet werden können] • Übereinstimmung mit 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RhOS II)
Gerade verchromte Verlängerung. • Austauschbarer Anschluss für Kupfer-, Kunststoff- und Multischichtenrohre • Dichtungsnippel mit doppelt O-Ring • Nur verwendbar an FAR 24x19 männlichen Anschlüssen mit Ø16mm
Zusammensetzbarer verchromter Sammler.3403 1
• Gehäuse aus Messing CB753S
• Wechselbare Anschlüsse für Kupfer-, Kunststoff- und Mehrschichtrohre
• Seitliche Anschlüsse: 3/4”-1”-1”1/4 männlich-weiblich
• Abstand der Abzweigungen: 50mm
Dichtungsbeschläge mit Messingkopfform. Verwendbar beim Bau von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.
Verwendbar für Kupferrohre und Stahlrohre • Verwendbar für Gasgebrauch • • Sechskant aus durchgehendem Material hergestellt • Metallische Dichtung.
Die Dichtungsbeschläge [Serie 1N00] sind für jede Art von sanitären Installationen im Haushalt, Gewerbe, Industrie, Landwirtschaft sowie für Heizungsanlagen und sanitäre Anlagen anpassbar und generell für jede Art von nicht korrosiven Flüssigkeiten geeignet.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur bei thermischen Solarsystemen: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.
Die Beschläge entsprechen der Norm UNI EN 1254-2 „Sanitärleitungen für Kupferrohre mit Dichtungsenden“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren für dichte Verbindung auf dem Gewinde“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Verordnung über Materialien und Gegenstände, die in festen Anlagen zur Erfassung, Behandlung, Übertragung und Verteilung von Wasser für den menschlichen Gebrauch verwendet werden dürfen] • Konform mit 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RoHS II).
