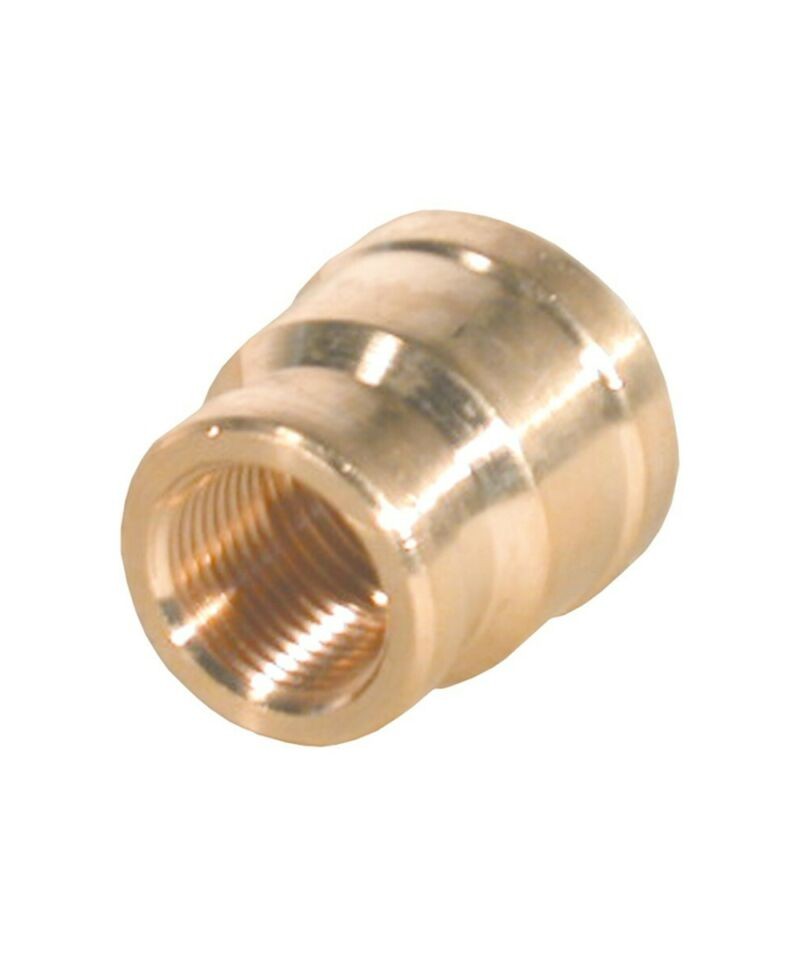

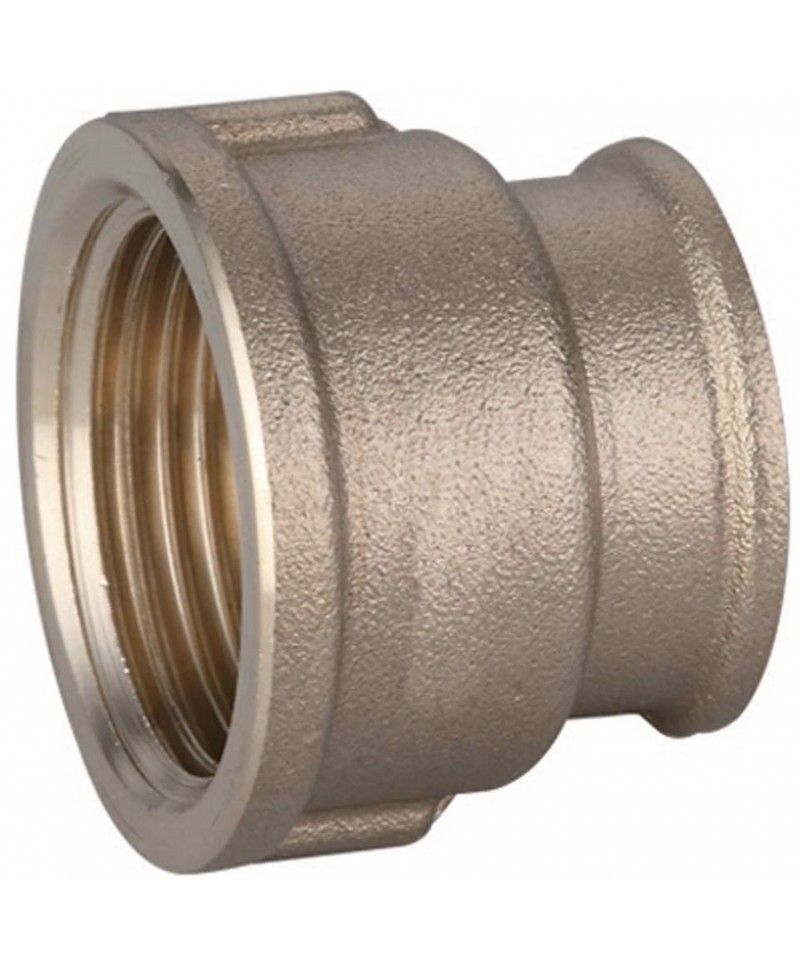

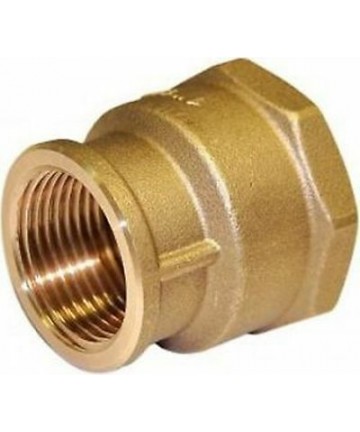

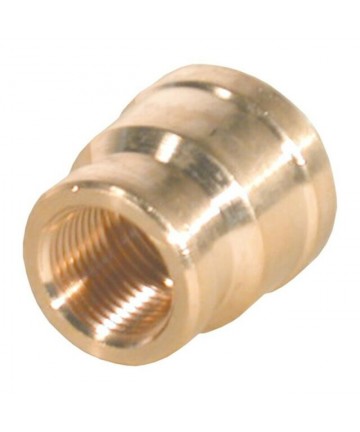

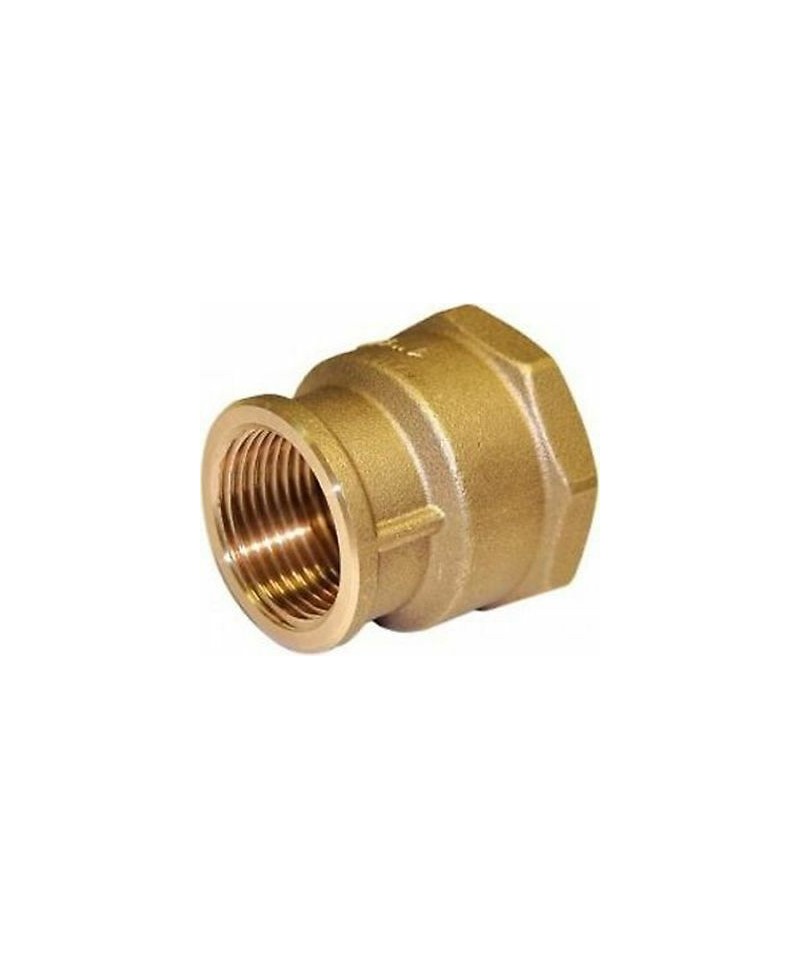

REDUZIERTER MESSING-VERBINDER FF 1.1/2X3/4

TE IN BRASS FF IN 90° AUS SCHWEREM BRASS GEWINDEKONUS

CHROMATIERTES MESSING-NIPPLES, DIE DER GÜLTIGEN NORM FÜR DEN LEGIERUNGSTYP ENTSPRECHEN:

UNI EN 12165:11 CW617N für die gezogenen Teile

UNI EN 12164:11 CW614N und UNI EN12168:11 CW617N für die Teile aus Stangen

Verbindungstück für dich, mit weiblichem Gewinde in der Mitte, aus Messing, mit Anschluss für Adapter für Kupfer-, Kunststoff- oder Verbundrohre.

Männlicher Messingstopfen erhältlich in den Größen von 1/8 bis 3 Zoll

Gewinde gemäß BSEN ISO 228-1 und 1254-4

Geeignet für die Verbindung mit Materialien, die nach EN 12165, CW617N und CW617N EN12164 hergestellt sind

R179X046 DURCHMESSER 18X2,5

Adapter für Kunststoffrohre

Adapter für Kunststoffrohre.
Entspricht der Norm EN 1254-3.
Schwarzer O-Ring entspricht der Norm EN 681-1.
Für sanitärtechnische Anlagen.
Temperaturbereich 5÷110 °C.
Maximaler Betriebsdruck 10 bar.

Technische Mitteilung

Chromatische Endreduzierung mit O-Ring-Dichtung für Sammler mit Anschluss für Luftentlüftungsventile.

MESSINGREDUZIERT GELB

Erhältlich in Durchmessern von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, hergestellt nach EN 1057 in den Metallurgiezuständen hart (R290), halbhart (R250) und weichgeglüht (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt nach EN10305;
• Edelstahl, hergestellt nach EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Fläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Schmutz, Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche runde Querschnittsfläche des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der beiliegenden Flachscheibe bestätigt wird.

Für die Herstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

Inspektionsbox aus Kunststoff „ALLES“.

• Möglichkeit zur Unterbringung der Sammler mit den passenden Halterungen

( Art. 7500 - 7550 )

• Befestigung des Deckels mit Schrauben

• Nicht geeignet für die Installation von thermoelectricen Sammlern

DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN gilt bei Zimmertemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei Temperaturen über den für das Rohr zulässigen.
Gewinde UNI ISO 7/1

Fitting, das den Anschluss von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (kunststoff oder metallisch). Die spezielle Konfiguration des Gummirings ist durch die besonderen Eigenschaften von Polyethylen und seiner Produktionstechnologie bedingt.
Der konische Teil passt sich den Toleranzen des Rohrs an, einschließlich der Ovalitäten, garantiert eine perfekte hydraulische Dichtheit dank seiner proportionalen Festigkeit und wird zu einer validen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner speziellen Konfiguration den Toleranzen des Rohrs an und gewährleistet eine perfekte Fixierung am Rohr selbst. Für Rohre aus PE 100 und in Gasleitungen ist eine innere Verstärkung (Buchse) erhältlich, die das Rohr versteift. Das Fitting TOF PE mit entsprechender Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Das Fitting TOF ist gemäß der Norm EN1254-3 als Kompressionsgelenk vom Typ A klassifiziert. Die Gewinde sind gemäß UNI ISO 7/1.

Verschraubungen mit Messing-Maul. Verwendbar bei der Erstellung von Anlagen zur Lieferung und Verteilung von Trinkwasser (warm und kalt) sowie Brennstoffen.

Geeignet für Kupferrohr und Stahlrohr • Verwendbar für Gasgebrauch • • Mutter direkt aus Stange gefertigt • Metallische Abdichtung.

Die Verschraubungen [Serie 1N00] sind anpassbar für jede Art von Haus-, Gewerbe-, Industrie- und Landwirtschaftsinstallation für Heizungs- und Sanitäranlagen und allgemein für jede Art von nicht korrosivem Fluid.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Verschraubungen entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungselemente für Kupferrohre mit komprimierbaren Enden“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren für dichte Verbindung an den Gewinden“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Verordnung über die Materialien und Gegenstände, die in festen Anlagen zur Entnahme, Behandlung, Zuleitung und Verteilung von Wasser, das für den menschlichen Gebrauch bestimmt ist, verwendet werden können] • Konform zu 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RhOS II).

VERLÄNGERUNG MANN MANN AUS SCHWEREM MESSING

TECHNISCHE INFORMATIONEN

Verwendbar für die Zuleitung von heißem und kaltem Wasser

in sanitären Wasserversorgungs- und Heizungsanlagen.*

Die Gewindeverbindungen der Serien 2600 und 2700

sind anpassbar für jede Art von Installation

in der Sanitär-, Haushalts-, Gewerbe-, Industrie-,

und Landwirtschaft für Heizungs- und

sanitäre Anlagen* und grundsätzlich mit jeder

Art von nicht korrosiven Flüssigkeiten.

Produkt vollständig in Italien hergestellt

Kupplungen mit Messingverjüngung. Verwendbar für die Errichtung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupferrohr und Stahlrohr • Verwendbar für Gasnutzung • Mutter direkt aus einer Stange gefertigt • Metallische Dichtheit

Die Druckverschraubungen [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller, landwirtschaftlicher Installation für Heizungs- und Sanitäranlagen sowie allgemein für jede Art von nicht korrosiven Flüssigkeiten.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar

Die Verbindungen entsprechen der Norm UNI EN 1254-2 "Hydraulische Verbindungselemente für Kupferrohre mit Druckanschlüssen" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewinde für dichte Verbindungen auf dem Gewinde" • Die verwendeten Materialien entsprechen dem Ministerialdekret Nr. 174 vom 06/04/2004 [Verordnung über die Materialien und Gegenstände, die in festen Anlagen zur Gewinnung, Behandlung, Zuleitung und Verteilung von Wasser, das für den menschlichen Gebrauch bestimmt ist, verwendet werden können] • Entspricht 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EG, 6C Anhang III (RhOS II)

ART.3611 11412

Modularer gelber Kollektor mit 2 Abzweigungen. • Körper aus Messing CB770S • Eingang: 1” - 1”1/4 - 1”1/2 - 2” männlich-weiblich • Abzweigungen: 1/2” - 3/4” - 1” weiblich • Abstand der Abzweigungen: 100mm

BICONI WEIBLICH VERCHROMTES BRASS 1/2''x1/2''x14mm

SCHLAUCHANSCHLUSS M.1/4X10
