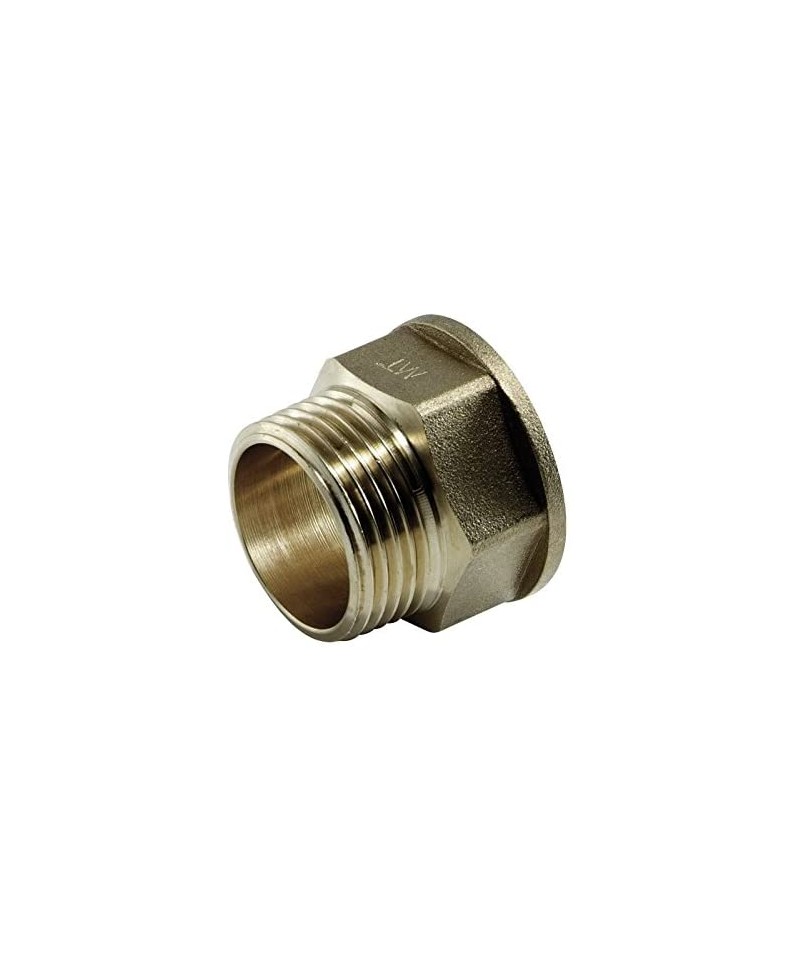

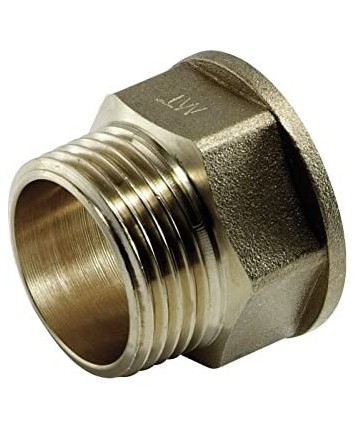

REDUZIERTER MESSING-MUFFE MF 1"X1.1/2

Kugelventil für Solarinstallationen.

• Korpus und Kugel aus Messing CW617N

• Maximale Temperatur: 200‹C

• Nenndruck: 10 bar

SCHWERES MESSING VERLÄNGERUNG männlich weiblich

Verfügbar von Durchmesser 3/8 bis Durchmesser 2" Längen verfügbar von mm.10 bis mm.100 je nach Durchmesser

MESSING SCHLAUCHANSCHLUSS MÄNNLICH AUS DREI TEILEN MIT METALLISCHER KEGELHALTERUNG UND DREHBAR.

Pressverbindungen aus Messing mit einem geraden Ansatz. Verwendbar für die Installation von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupfer- und Stahlrohr • Verwendbar für Gasbetrieb • • Sechskant direkt aus dem Rohr gefertigt • Metallische Dichtung.

Die Pressverbindungen [Serie 1N00] sind für jede Art von häuslicher, gewerblicher, industrieller, landwirtschaftlicher Installation von Heizungs- und Sanitäranlagen anpassbar und allgemein für jede Art von nicht korrosiven Flüssigkeiten geeignet.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solaranlagen: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Verbindungen entsprechen der Norm UNI EN 1254-2 “Hydraulische Verbindungsstücke für Kupferrohre mit Druckanschlüssen” • Alle Gewinde entsprechen der Norm UNI EN 10226-1 “Gewinde von Rohren zur dichten Verbindung” • Die verwendeten Materialien entsprechen dem Ministerialdekrets Nr. 174 vom 06.04.2004 [Verordnung über Materialien und Gegenstände, die in festen Anlagen zur Entnahme, Behandlung, Zuleitung und Verteilung von Wasser, das für den menschlichen Verbrauch bestimmt ist, verwendet werden dürfen] • Konform zu 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RoHS II).

SCHEIBE AUS SCHWEREM MESSING FÜR MESSINGSCHIENEN

MÄNNLICHE MÄNNLICHE SCHIEBE MIT LANGEM GEWINDE

Gelbe Kappe aus Messingguss für flexibles Kupferanschlüsse 24x19.8270 20

Verschraubungen mit Messingkegel. Verwendbar für die Erstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Kraftstoffen.

Verwendbar für Kupferrohre und Stahlrohre • Verwendung für Gas • • Mutter direkt aus der Stange gefertigt • Metallische Dichtung.

Die Verschraubungen [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Installationen für Heizungs- und Sanitäranlagen und allgemein für jede Art von nicht korrosivem Fluid.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solaranlagen: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Verschraubungen entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungsteile für Kupferrohre mit Druckschluss“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren zur Verbindung mit Dichtheit auf dem Gewinde“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Aufnahme, Behandlung, Zuleitung und Verteilung von Wasser, das für den menschlichen Verbrauch bestimmt ist, verwendet werden können] • Entspricht 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EG, 6C Anhang III (RhOS II).

Gerade Verbindung in drei Teilen mit weiblichen-männlichen Gewindeverbindungen zum Bocchettone

Gerade Verbindung in drei Teilen mit weiblichen-männlichen Gewindeverbindungen zum Bocchettone. Aus Messing. Geeignet für die Verwendung in hydraulischen Anlagen, Gasverteilungsanlagen und solaren thermischen Anlagen.

Temperaturbereich in hydraulischen Anlagen 5÷160 °C für Größen 3/8”, 1/2”, 3/4”, 1”, 1-1/4”; 5÷110 °C für Größen 1-1/2”, 2”.
Temperaturbereich in Gasverteilungsanlagen 5÷90 °C.

Maximaler Betriebsdruck in hydraulischen Anlagen 10 bar.
Maximaler Betriebsdruck in Gasverteilungsanlagen 5 bar (MOP 5).

Technische Kommunikation

0568IT

KOPF MIT CHROMHALTERUNG 1/2X12

Gerader Anschluss in drei Teilen, mit männlichen Gewindeanschlüssen an einem exzentrischen Anschluss

DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei Temperaturen, die über den für das Rohr zulässigen liegen.
Gewinde UNI ISO 7/1

Fitting zur Verbindung von Rohren aus Polyethylen mit hoher oder niedriger Dichte.
Das Verankerungs- und Verbindungsystem ist das einfachste, leichteste und unmittelbarste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die spezielle Konfiguration des Gummirings ist durch die besonderen Eigenschaften des Polyethylens und dessen Produktionstechnologie bedingt.
Die konische Dichtung passt sich den Toleranzen des Rohres an, einschließlich der Ovalitäten, und sorgt durch ihre proportionale Festigkeit für eine perfekte hydraulische Dichtigkeit und wird zu einer soliden Unterstützung des mechanischen Dichtungsrings. Der mechanische Dichtungsring passt sich durch seine besondere Form den Toleranzen des Rohres an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für Rohre aus PE 100 und in Gasleitungen ist eine innere Verstärkung (Büchse) verfügbar, die das Rohr versteift. Das TOF PE-Fitting mit entsprechender Verstärkungsbuchse ist geeignet für Rohre aus PE-X.

Das TOF-Fitting ist als Druckfitting des Typs A gemäß der Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

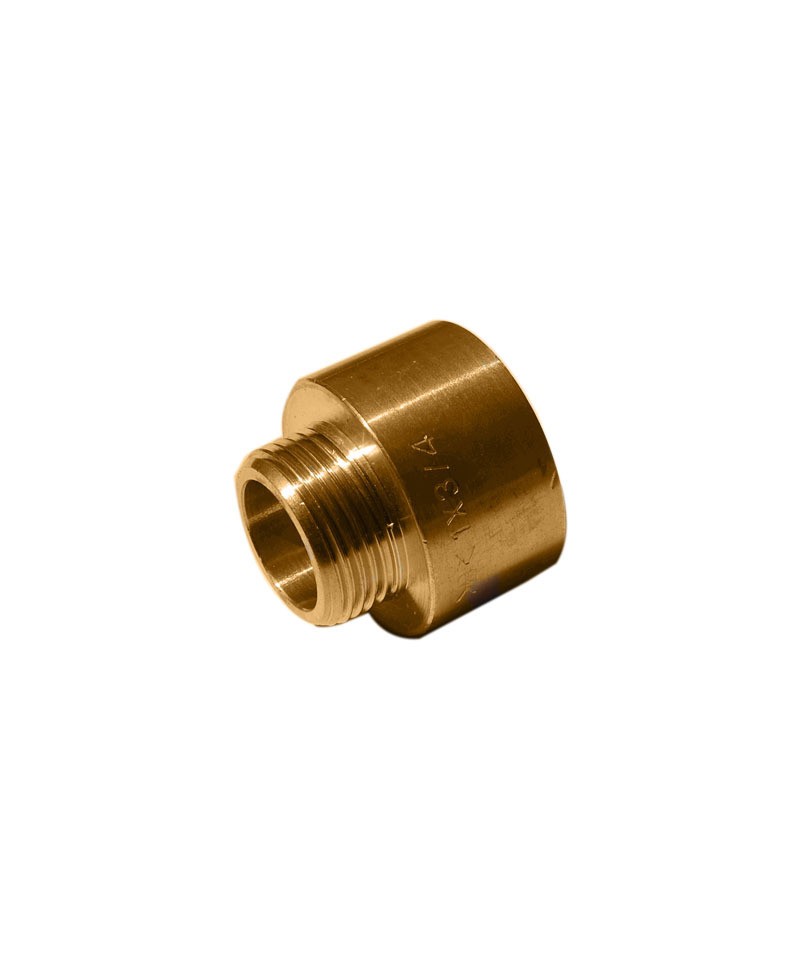

REDUKTION AUS GELBEM MESSING

REDUZIERTE MUFFE MIT WEIBLICHEN GEWINDE AUS GELBEM MESSING

Schwere messing muffe für Gartenschläuche

MESSING FÜLLE MM AUS SCHWEREM MESSING MIT KONUS-GEWINDEN
