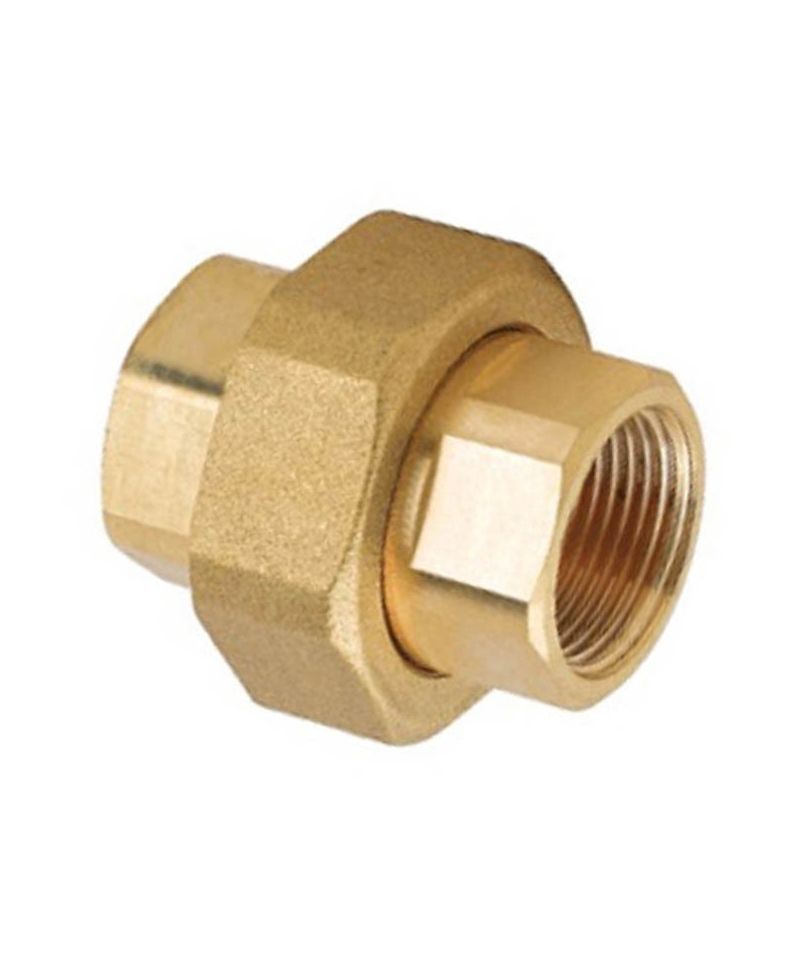

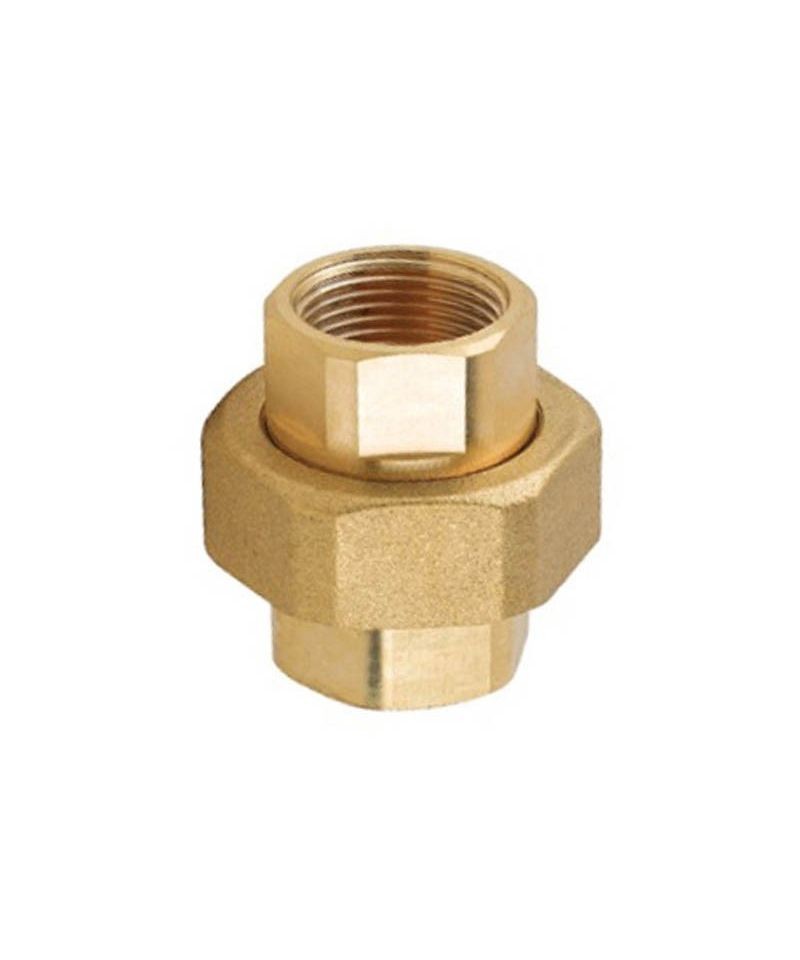

MESSING MANSCHETTE RECHTS F.F. 3/4

VERCHROMTE BRASSMUFFE 3/8X3/8

VERLÄNGERUNG MÄNNLICH MÄNNLICH AUS SCHWEREM MESSING
TECHNISCHE INFORMATIONEN
Verwendbar für die Zuleitung von warmem und kaltem Wasser
in sanitärtechnischen* und Heizungsanlagen. Die
Gewindeverbindungen der Serien 2600 und 2700
sind für jede Art von Installation
in der Sanitär-, Wohn-, Gewerbe-, Industrie-
und Landwirtschaft geeignet sowie für Heizungs- und
sanitärtechnische* Anlagen und allgemein für jede
nicht korrosive Flüssigkeit.
Produziert vollständig in Italien

KURZE BUNDOTOR IN BRONZE WEIBLICH WEIBLICH

Schraubverbindungen aus Bronze - Zylindrisches Gewinde

Schraubverbindungen aus Bronze

Verfügbare Größen von 1/8” bis 3”

Zylindrische Gewinde

Verwendung von anaeroben Dichtstoffen oder Teflon wird empfohlen

Vermeiden Sie eine übermäßige Anzugskraft während der Installation

Material der VerbindungenBronze CW617N-DW

Gewinde gemäßISO 228-1

Formteile gemäßEN 12165

Stangenstücke gemäßEN 12164

Verfügbare Größenvon1/8” bis 3”

Gemisch aus Wasser/GlykolMaximale Konzentration 50% / 50%

MASCULINE VERLÄNGERUNG AUS SCHWEREM MESSING
TECHNISCHE DETAILS
Verwendbar für die Zuführung von heißem und kaltem Wasser
in sanitären Wasserinstallationen* und Heizungsanlagen. Die
gewindedapter der Serien 2600 und 2700
sind anpassbar für jede Art von hydraulischer
Installation, sei es privat, gewerblich, industriell,
landwirtschaftlich für Heizungs- und
sanitäre Anlagen* und generell mit jeder
Art von nicht korrosiven Flüssigkeiten.
Produkt vollständig in Italien hergestellt.

VERLÄNGERUNG MESSING SCHWER männlich weiblich

Erhältlich von Durchmesser 3/8 bis Durchmesser 2" Längen verfügbar von mm.10 bis mm.100 je nach Durchmesser

Verschraubungen mit Messinghülsen. Verwendbar für die Herstellung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupfer- und Stahlrohre • Verwendbar für Gasgebrauch • • Mutter direkt aus dem Rohr gefertigt • Metallische Abdichtung.

Die Verschraubungen [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller oder landwirtschaftlicher Sanitärinstallation und für Heizungs- sowie hygienisch-sanitäre Systeme und allgemein für alle Arten von nicht korrosiven Flüssigkeiten.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur im thermischen Solarsystem: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Verbindungselemente sind gemäß der Norm UNI EN 1254-2 "Sanitärverschraubungen für Kupferrohre mit komprimierbaren Enden" konform. Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewinde für Dichtanwendungen bei Rohren". Die verwendeten Materialien entsprechen dem Ministerialdekret Nr. 174 vom 06/04/2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Entnahme, Behandlung, Zuleitung und Verteilung von Wasser verwendet werden können, das für den menschlichen Verzehr bestimmt ist]. Konform zu 4MS, UBA-Liste (Gruppe BC), DIN 50930/6, Richtlinie 2011/65/EU, 6C Anhang III (RhOS II).

VERLÄNGERUNG MÄNNLICH MÄNNLICH AUS SCHWEREM MESSING

TECHNISCHE INFORMATIONEN

Verwendbar für die Zuleitung von Warm- und Kaltwasser

in sanitären* und Heizungsanlagen.

Die Gewindeverbindungen der Serien 2600 und 2700

sind für jede Art von Installation

wasserführenden, haushalts-, gewerblichen, industriellen,

landwirtschaftlichen Anwendungen für Heizungs- und

sanitäre* Anlagen geeignet und grundsätzlich mit jeder

Art von nicht korrosivem Fluid.

In Italien vollständig hergestellt

Verchromtes exzentrisches Verbindungselement mit beweglichen Kappen. • Anschlüsse: 3/4” weiblich-weiblich

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinde von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) produziert wird,
• Kupferlegierungen;
• stahl mit Kohlenstoff, produziert nach EN10305;
• Edelstahl, produziert nach EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Ablagerungen, Anstrichen sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle einer Verbindung mit einem weichglühenden Kupferrohr (R220) ist die Verwendung der inneren Verstärkungsringe (Artikel 8755) verpflichtend, um die tatsächlich runde Querschnittsfläche des Rohres wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Flachscheibe bestätigt wird.

Für die Installation von sanitären Anlagen mit Wasser, das für den menschlichen Gebrauch bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.

Oyster-Anschlusspinzette

DREIWEG-HAUSANSCHLUSS AUS MESSING MIT WEIBLICHEM GEWINDE

REDUZIERTES MESSING-ROHR MF

TECHNISCHE DATEN

Verwendbar für die Zufuhr von Warm- und Kaltwasser

in sanitären Anlagen* und Heizsystemen. Die

Gewindeverbindungen sind für jede Art von

sanitärer, häuslicher, kommerzieller, industrieller

und landwirtschaftlicher Installation adaptierbar

für Heizungs- und sanitäre Anlagen* und allgemein

für jede Art von nicht korrosiven Flüssigkeiten.

DRUCK- UND TEMPERATURGRANZEN
Max. Temperatur: von 5°C bis 80°C
Max. Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei höheren Temperaturen als den für das Rohr zulässigen.
Gewinde UNI ISO 7/1

Fitting, das den Anschluss von Polyethylen-Rohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, schnellste und unkomplizierteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (plastisch oder metallisch). Die spezielle Form des Gummirings ist durch die besonderen Eigenschaften von Polyethylen und dessen Produktionstechnologie bedingt.
Der konische Teil passt sich an die Toleranzen des Rohres, einschließlich der Ovalisierungen, an und gewährleistet einen perfekten hydraulischen Dichtungsabschluss dank seiner proportionalen Festigkeit und wird zu einer stabilen Unterstützung des mechanischen Dichtungsrings. Der mechanische Dichtungsring passt sich dank seiner speziellen Form an die Toleranzen des Rohres an und gewährleistet eine perfekte Klemmung am Rohr selbst. Für PE 100-Rohrsysteme und Gasleitungen ist eine interne Verstärkung (Buchse) verfügbar, die das Rohr versteift. Das TOF PE-Fitting mit einer speziellen Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Das TOF-Fitting ist gemäß der Norm EN1254-3 als Typ A Kompressionsfitting klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057, in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Rissen, Ablagerungen und Beschichtungen sein, und das Rohr muss sowohl innen als auch außen mit geeigneten Werkzeugen entgratet werden.

Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung der internen Verstärkungsringe (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Herstellung von Sanitärinstallationen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (heiß und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlungssysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Armatur unter Verwendung des schwarzen O-Rings (EPDM-Elastomer in Übereinstimmung mit der Norm EN 681-1) installiert werden.

Messingmuffe mit Innengewinde

Verfügbar in den Größen von 1/8 bis 3 Zoll

Gewinde gemäß BSEN ISO 228-1 und 1254-4 gefertigt

Geeignet zur Verbindung mit Materialien, die gemäß EN 12165, CW617N und CW617N EN12164 hergestellt sind

MÄNNLICHE GLEITSTÜCK MIT LANGEM GEWINDE
