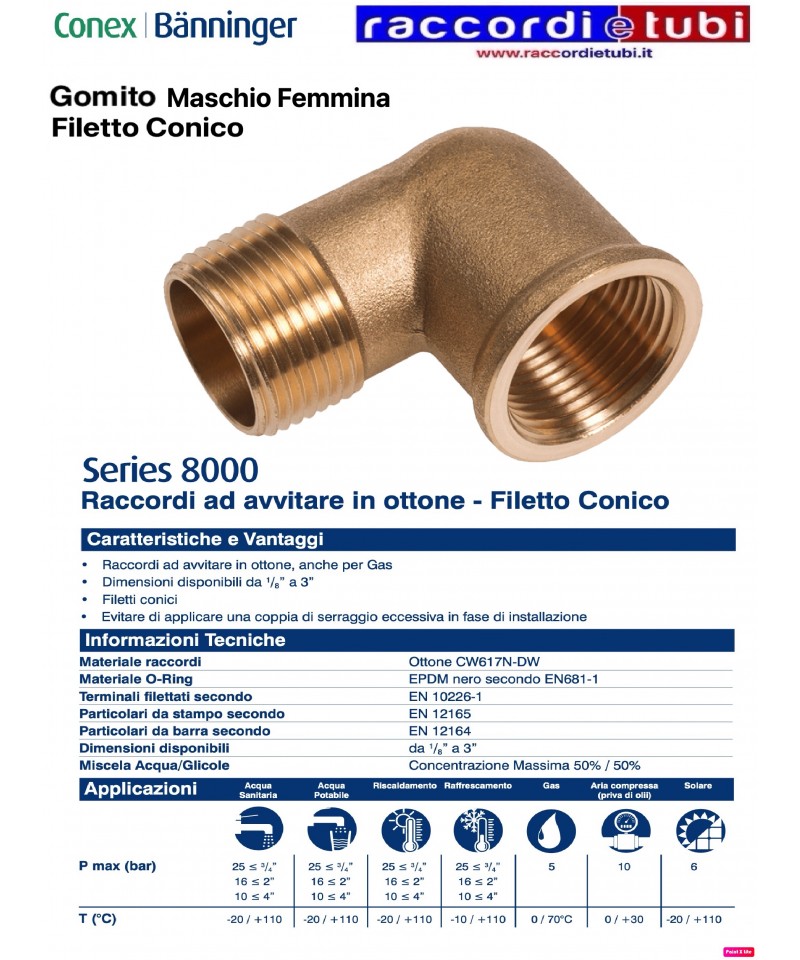

MESSING-SCHRAUBENBIEGER MIT KONESCHNITT MF 3/8 IBP

VERLÄNGERUNG MÄNNLICH MÄNNLICH AUS SCHWEREM MESSING

TECHNISCHE INFORMATIONEN

Verwendbar für die Zuleitung von warmem und kaltem Wasser

in sanitären und Heizungsanlagen.*

Die gewindeadapter der Serien 2600 und 2700

sind anpassbar für jede Art von Installation

in der Hydraulik, privat, gewerblich, industriell,

landwirtschaftlich für Heizungs- und

sanitäranlagen* und generell mit jeder

Art von nicht korrosivem Fluid.

Produkt vollständig in Italien hergestellt

Verschraubungen mit Kupplung aus Messing. Verwendbar bei der Erstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen

Verwendbar für Kupferrohre und Stahlrohre • Verwendbar für Gasgebrauch • • Mutter direkt aus der Stange gefertigt • Metallische Dichtung

Die Verschraubungen [Serie 1N00] sind anpassbar an jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Installationen für Heizungs- und Sanitäranlagen und im Allgemeinen mit jeder Art von nicht korrosivem Fluid.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solaranlagen: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar

Die Verschraubungen entsprechen der Norm UNI EN 1254-2 „Hydraulische Armaturen für Kupferrohre mit Kompressionsenden“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren für dichte Verbindung auf dem Gewinde“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Gewinnung, Behandlung, Zuführung und Verteilung von Wasser für den menschlichen Gebrauch verwendet werden dürfen] • Konform zu 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RoHS II)

MESSINGVERBINDUNG MIT RECHTEM MALE

Dichtungsset aus Gummi für Kupferrohre.

- Führungsring aus Messing

- Monokon aus Gummi

- Rohrspannring aus Messing

- verchromte Kappe mit Gewinde 24x19

TE IN BRASS WEIBLICH WEIBLICH KURZES GEWINDE

Schraubverbindungen aus Messing - Zylindrisches Gewinde

Schraubverbindungen aus Messing

Erhältliche Größen von 1/8” bis 3”

Zylindrische Gewinde

Es wird empfohlen, anaerobe Dichtmittel oder Teflon zu verwenden

Vermeiden Sie übermäßiges Anzugsdrehmoment während der Installation

Material der Verbindungen Messing CW617N-DW

Gewindeverbindungen nach ISO 228-1

Teile aus Guss nach EN 12165

Teile aus Stange nach EN 12164

Erhältliche Größenvon 1/8” bis 3”

Gemisch Wasser/Glykol Maximale Konzentration 50% / 50%

VERCHROMTER MESSINGBIEGEN ENTSPRICHT DEN GELTENDEN NORMEN FÜR DIE LEGIERUNG:

UNI EN 12165:11 CW617N für die gepressten Teile

UNI EN 12164:11 CW614N und UNI EN12168:11 CW617N für die Stangenwaren

GEGENUNTERLEGER FLACH AUS MESSING

REDUZIERTE MUFFE AUS MESSING FF

TECHNISCHE INFOS

Verwendbar für die Zufuhr von warmem und kaltem Wasser

in sanitären und Heizungsanlagen.*

Die Gewindeverbindungen sind für jede Art von Installation

geeignet: hydraulisch, privat, gewerblich, industriell,

landwirtschaftlich für Heizungs- und

sanitäranlagen* und generell mit jeder

Art von nicht korrosiven Flüssigkeiten.

45° FF BRASS ELBOW IN HEAVY BRASS WITH CONICAL THREAD FROM DITTA GUIDI

R19

90° Bogenstück aus drei Teilen mit innen- und außenverzahnten Anschlüssen auf Bodenventil

90° Bogenstück aus drei Teilen mit innen- und außenverzahnten Anschlüssen auf Bodenventil. Aus Messing. Geeignet für den Einsatz in Hydraulikanlagen, Gasverteilungsanlagen und thermischen Solaranlagen.

Temperaturbereich in Hydraulikanlagen 5÷160 °C für Größen 3/8”, 1/2”, 3/4”, 1”, 1-1/4”; 5÷110 °C für Größen 1-1/2”, 2”.
Temperaturbereich in Gasverteilungsanlagen 5÷90 °C.

Maximaler Betriebsdruck in Hydraulikanlagen 10 bar.
Maximaler Betriebsdruck in Gasverteilungsanlagen 5 bar (MOP 5).

Technische Mitteilung

0568IT

DRUCK- UND TEMPERATURGRANZEN
Max. Temperatur: von 5°C bis 80°C
Max. Druck: PN16 (20°C)
Der PN bezieht sich auf Umgebungstemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei Temperaturen, die über den für das Rohr zulässigen Werten liegen.
Gewinde UNI ISO 7/1

Verbindung, die den Anschluss von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (kunststoff oder metallisch). Die spezielle Konfiguration des Gummirings ergibt sich aus der besonderen Eigenschaft des Polyethylens und seiner Produktionstechnologie.
Der konische Teil passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, gewährleistet eine perfekte hydraulische Abdichtung durch seinen proportionalen Widerstand und bietet eine wirksame Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner speziellen Konfiguration den Toleranzen des Rohrs an und gewährleistet eine perfekte Blockierung am Rohr selbst. Für PE 100-Rohre und Gasleitungen steht eine interne Verstärkung (Buchse) zur Verfügung, die das Rohr versteift. Der TOF PE-Anschluss mit spezieller Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Der TOF-Anschluss ist gemäß der Norm EN1254-3 als Druckverbinder des Typs A klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

GAISER - Automatisches Ventil zur Luftentspannung, gerade. • Nenndruck: 10 bar • Maximaler Entlastungsdruck: 4 bar • Maximale Betriebstemperatur: 110°C • Schwimmer aus PP

AUS GELBEM MESSING

GAISER - Automatisches Luftentlüftungsventil in quadratischer Form. • Nenndruck: 10 bar • Maximaler Entlüftungsdruck: 4 bar • Maximale Betriebstemperatur: 110°C • Schwimmer aus PP

AUS VERCHROMTEM MESSING

REDUZIERUNG AUS GELBMESSING

VERCHROMTER MESSINGBIEGUNG ENTSPRICHT DER GÜLTIGEN NORM FÜR DIE LEGIERUNG:

UNI EN 12165:11 CW617N für die geformten Teile

UNI EN 12164:11 CW614N und UNI EN12168:11 CW617N für die Stangenstücke

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff nach EN10305;
• Edelstahl nach EN10312.

Die Vorbereitung der Verbindungsstücke ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einkerbungen, Rückständen, Farben sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle einer Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche kreisförmige Querschnitt des Rohres wiederherzustellen und sicherzustellen, was durch das reibungslose Gleiten der mitgelieferten Flachscheibe bestätigt wird.

Für die Herstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist, (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.
