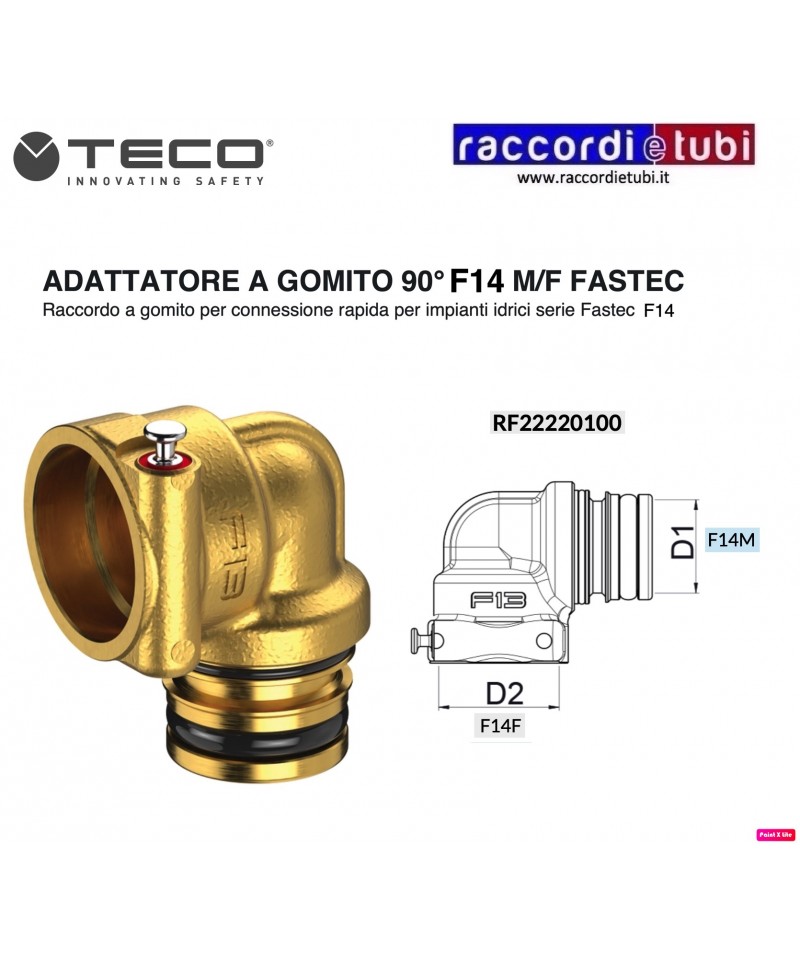

FASTEC F14 BIEGE MF RF22220100

SCHWERE MESSINGBÜCHSE MIT KONISCHEM INNENGEWINDE

VERLÄNGERUNG AUS SCHWEREM CHROM-PLATIERTEM MESSING MÄNNLICH WEIBLICH

Verchromter Baukasten-Kollektor.3401 1

• Gehäuse aus Messing CB753S

• Austauschbare Anschlüsse für Kupfer-, Kunststoff- und Mehrschichtrohre

• Seitenanschlüsse: 3/4”-1”-1”1/4 männlich-weiblich

• Abstand der Abzweigungen: 50mm

SCHWERES MESSINGVERLÄNGERUNG Mann-Frau

Verfügbar von Durchmesser 3/8 bis Durchmesser 2" Längen von mm.10 bis mm.100 je nach Durchmessern

ADAPTER FÜR KUNSTSTOFFROHRE R179X025 BASIS 16X(12X2)

AUSSENROHR mm15 innen Rohr mm8

für vernetztes Polyethylen Rohrtyp: Wisbo-Prandelli-Tiemme usw.

DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN bezieht sich auf Raumtemperatur; für andere Temperaturen siehe Druckminderung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Verbindungselement nicht bei Temperaturen, die über den für das Rohr zulässigen liegen.
Gewinde UNI ISO 7/1

Verbindungselement, das die Verbindung von Rohren aus Polyethylen mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Anker (aus Kunststoff oder Metall). Die spezielle Konfiguration des Gummirings ergibt sich aus den besonderen Eigenschaften des Polyethylens und seiner Produktionstechnologie.
Der Kegel passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, gewährleistet eine perfekte hydraulische Dichtung dank seiner proportionalen Festigkeit und wird zu einer wertvollen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner besonderen Konfiguration den Toleranzen des Rohrs an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für die Rohre in PE 100 und in Gasleitungen ist eine innere Verstärkung (Buchse) verfügbar, die das Rohr steif macht. Das TOF PE Verbindungselement mit speziell vorgesehener Verstärkungsbuchse ist geeignet für Rohre aus PE-X.

Das TOF Verbindungselement ist nach der Norm EN1254-3 als Kompressionsfitting des Typs A klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

R179MX018 DURCHMESSER 17,2X3

Adapter für Kunststoffrohre

Adapter für Kunststoffrohre.
Entspricht der Norm EN 1254-3.
Schwarzer O-Ring entspricht der Norm EN 681-1.
Für Installationen von Sanitäranlagen.
Temperaturbereich 5÷110 °C.
Maximaler Betriebsdruck 10 bar.

Technische Mitteilung

Verschraubungen mit Messingösen. Verwendung für die Herstellung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen

Geeignet für Kupfer- und Stahlrohre • Verwendung für Gas • • Mutter direkt aus Stange gefertigt • Metallische Dichtung

Die Verschraubungen [Serie 1N00] sind für jede Art von häuslichen, gewerblichen, industriellen und landwirtschaftlichen Installationen für Heizungs- und Sanitäranlagen und allgemein für jede Art von nicht korrosiven Flüssigkeiten geeignet.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur bei thermischen Solaranlagen: 200°C • Minimale Betriebstemperatur: -20°C • Maximale Betriebsdruck: 16 bar

Die Verschraubungen entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungselemente für Kupferrohre mit Kompressionsanschlüssen” • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde für Dichtverbindungen” • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06/04/2004 [Regelung über die Materialien und Gegenstände, die in festen Anlagen zur Entnahme, Behandlung, Zuleitung und Verteilung von Wasser für den menschlichen Verbrauch verwendet werden können] • Entspricht 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RhOS II)

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wurde,
• Kupferlegierungen;
• Baustahl, der gemäß EN10305 hergestellt wurde;
• Edelstahl, der gemäß EN10312 hergestellt wurde.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt steht, muss frei von Kratzern, Abschürfungen, Verunreinigungen, Beschichtungen sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von innenliegenden Verstärkungsbuchsen (Artikel 8755) obligatorisch, um den effektiven Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Herstellung von sanitären Anlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Verbindungselement unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß EN 681-1) installiert werden.

Verchromtes LadyFAR Ventil mit glänzender Chromoberfläche, linksseitig, thermostatfähig für Heizkörper, vorbereitet für die Montage von thermischen oder elektrothermischen Geräten, mit Anschlüssen von 3/8'' und 1/2'' für Kupfer-, Kunststoff- und Mehrschichtrohre, Kolben mit EPDM-Dichtung, Dichtung zwischen Kolben und Ventilkörper aus HPF, austauschbare Achse aus Edelstahl mit doppelt umlaufendem Dichtungsring, Handrad aus ABS und komplett mit glänzender Chromkappe. Maximalbetriebstemperatur 95°C. Maximaler Betriebsdruck 10 bar.

Schwere messing Schlauchanschluss männlich

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für den Einsatz mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wird,
• Kupferlegierungen;
• Stahl, das gemäß EN10305 hergestellt wird;
• Edelstahl, das gemäß EN10312 hergestellt wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtigkeit: Die Fläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Beschädigungen, Ablagerungen und Lackierungen sein, und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.

Im Falle der Kopplung mit weichgeglühten Kupferrohren (R220) ist die Verwendung der inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohrs wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser für den menschlichen Verzehr (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

VERLÄNGERUNG MÄNNLICH MÄNNLICH AUS SCHWEREM MESSING

TECHNISCHE INFORMATIONEN

Verwendbar für die Zuleitung von Warm- und Kaltwasser

in sanitären* und Heizungsanlagen.

Die Gewindeverbindungen der Serien 2600 und 2700

sind für jede Art von Installation

wasserführenden, haushalts-, gewerblichen, industriellen,

landwirtschaftlichen Anwendungen für Heizungs- und

sanitäre* Anlagen geeignet und grundsätzlich mit jeder

Art von nicht korrosivem Fluid.

In Italien vollständig hergestellt

DIPRESSIONS- UND TEMPERATURGRADEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Reduzierung des PN gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei höheren Temperaturen als den für das Rohr erlaubten.
Gewinde UNI ISO 7/1

Fitting, das die Verbindung von Polyethylen-Rohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht nur aus zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die spezielle Form des Gummirings wird durch die besonderen Eigenschaften von Polyethylen und dessen Produktionstechnologie bestimmt.
Der konische Teil passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, gewährleistet einen perfekten hydraulischen Abschluss dank seiner proportionalen Widerstandsfähigkeit und wird zu einer zuverlässigen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich aufgrund seiner speziellen Form den Toleranzen des Rohrs an und sorgt für eine perfekte Fixierung am Rohr selbst. Für Rohre in PE 100 und Gasleitungen ist eine interne Verstärkung (Buchse) verfügbar, die das Rohr versteift. Das TOF PE-Fitting mit spezieller Verstärkungsbuchse ist geeignet für PE-X-Rohre.

Das TOF-Fitting ist als Typ A Druckstück Verbindung gemäß der Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

Verbindungsteil, ZWISCHENVERBINDUNG, aus Messing, mit Anschluss für Kupferrohr-, Kunststoff- oder Verbundrohradapter.

Messing-Gummistück für GPL-Gas DN.10
