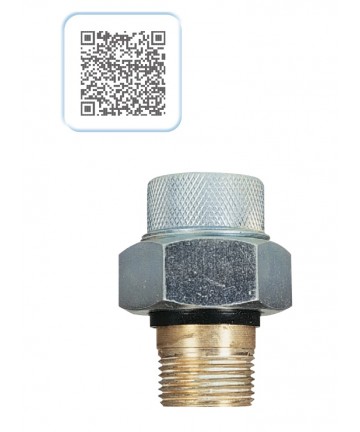

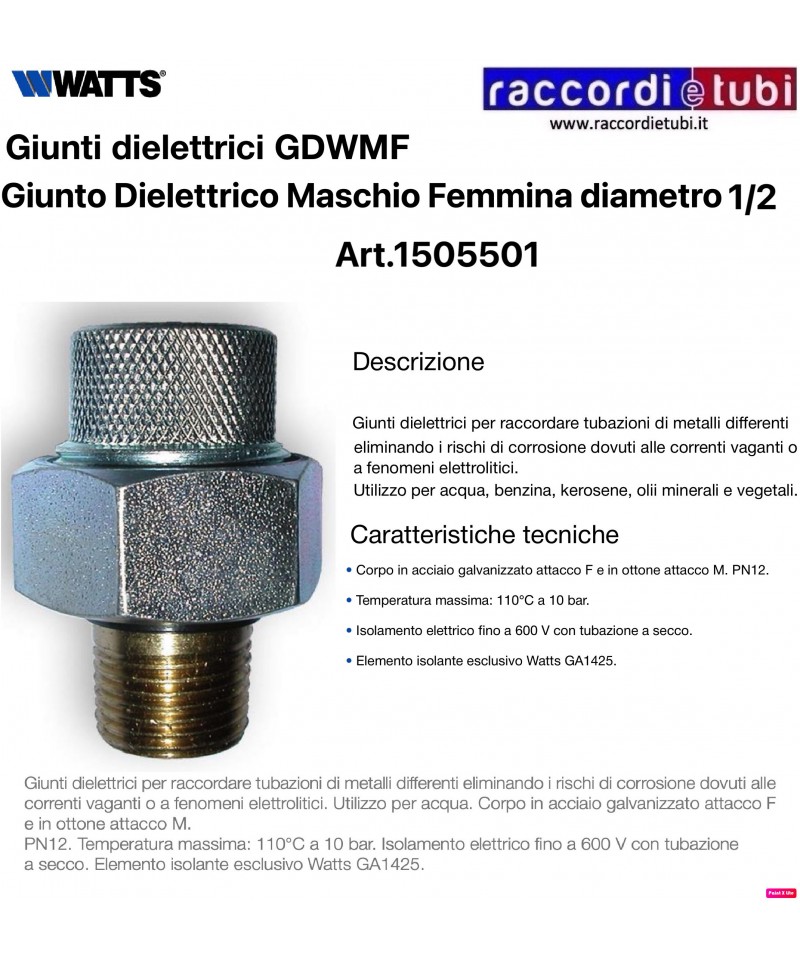

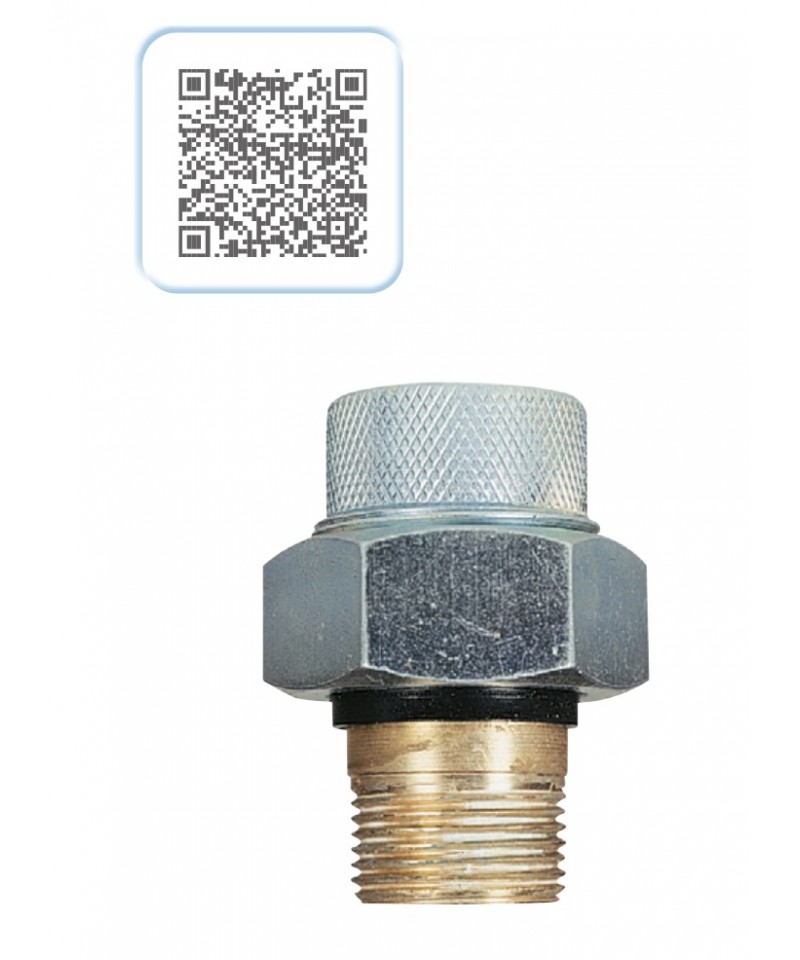

DIELEKTRISCHES VERBINDUNGSTEIL WASSER MÄNNLICH WEIBLICH 1/2

REDUZIERUNG AUS GELBMESSING

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Röhren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wird,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, das gemäß EN 10305 hergestellt wird;
• Edelstahl, der gemäß EN 10312 produziert wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Vertiefungen, Schmutz, Beschichtungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Im Falle einer Verbindung mit weichem Kupferrohr (R220) ist die Verwendung von internen Verstärkungshülsen (Artikel 8755) zwingend erforderlich, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Erstellung von Sanitärinstallationen mit Wasser für den menschlichen Verzehr (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 Bar bei einer maximalen Temperatur von 95 °C oder für Heiz- und Kühlanlagen mit einem maximalen Betriebsdruck von 10 Bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für die Verwendung mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057, in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Macken, Rückständen und Beschichtungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche kreisförmige Querschnittsfläche des Rohres wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (warm und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heiz- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Fitting unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

DRUCK- UND TEMPERATURGRÄNZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN gilt bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Muffe nicht bei höheren Temperaturen als für das Rohr zulässig.
Gewinde UNI ISO 7/1

Muffe, die den Anschluss von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und sofortigste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die besondere Konfiguration des Gummirings ist durch die besonderen Eigenschaften des Polyethylens und seiner Produktionstechnologie bestimmt.
Der Kegel passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, und gewährleistet eine perfekte hydraulische Dichtheit dank seiner proportionalen Widerstandsfähigkeit und wird zu einer validen Unterstützung des mechanischen Dichtelements. Das mechanische Dichtelement passt sich dank seiner besonderen Konfiguration den Toleranzen des Rohrs an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für Rohre aus PE 100 und Gasleitungen ist eine innere Verstärkung (Buchse) erhältlich, die das Rohr versteift. Die TOF PE Muffe mit spezieller Verstärkungsbuchse ist für PE-X Rohre geeignet.

Die TOF Muffe ist als Kompressionsfitting Typ A gemäß der Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

KURZ BIEGER AUS MESSING WEIBLICH WEIBLICH

Verschraubungen aus Messing - Zylindrisches Gewinde

Verschraubungen mit Gewinde aus Messing

Verfügbare Größen von 1/8” bis 3”

Zylindrische Gewinde

Es wird empfohlen, anaerobe Dichtstoffe oder Teflon zu verwenden

Vermeiden Sie übermäßiges Anzugsmoment während der Installation

Material der Verbindungsstücke CW617N-DW Messing

Gewindeköpfe gemäß ISO 228-1

Teile aus dem Guss gemäß EN 12165

Teile aus der Stange gemäß EN 12164

Verfügbare Größen von 1/8” bis 3”

Wasser/Glykol-Gemisch Maximale Konzentration 50% / 50%

90° MESSINGWINKEL M/F AUS SCHWEREM MESSING, KONISCHES GEWINDE

HERSTELLUNG VON MESSING MIT RECHTEM MÄNNLICHEN

Verfügbar in Durchmessern von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahlprodukten aus Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtigkeit: Die Fläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einschlüssen, Ablagerungen, Lackierungen sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit einem weichen Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um den tatsächlichen runden Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Erstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und / oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder von Heizungs- und / oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss der Anschluss unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

MESSINGGASNAPSEL 1/2X1/2 RECHTS*LINKS FÜR GPL

REDUZIERTER BRASS-ECKE WEIBLICH WEIBLICH IM 90°-WINKEL

Verchromte Reduzierung, die es ermöglicht, von einem FAR 24x19 männlich auf einen 3/4" männlich EUROKONUS zu wechseln. • Dichtungs­konus mit doppeltem O-Ring • Nur verwendbar auf FAR 24x19 männlichen Anschlüssen von Ø16mm

3612 1121

Komponierbarer gelber Verteiler mit 3 Abzweigungen. • Gehäuse aus Messing CB770S • Eingang: 1" - 1"1/4 - 1"1/2 - 2" männlich-weiblich • Abzweigungen: 1/2" - 3/4" - 1" weiblich • Abstand der Abzweigungen: 100mm

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) produziert wird,
• Kupferlegierungen;
• kohlenstoffhaltigem Stahl, das gemäß EN10305 produziert wird;
• Edelstahl, das gemäß EN10312 produziert wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Garantie der Dichtheit: die Oberfläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Ablagerungen und Lackierung sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Im Falle der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnitt des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Herstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110°C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer in EPDM, das der Norm EN 681-1 entspricht) installiert werden.

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wird,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, das gemäß EN10305 hergestellt wird;
• Edelstahl, der gemäß EN10312 produziert wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Fläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Eindellung, Schmutz und Lackierung sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung der internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche kreisförmige Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Herstellung von Sanitäranlagen mit Wasser für den menschlichen Verzehr (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß EN 681-1) installiert werden.

Verbindungselement aus 2 Teilen aus gelbem Messing mit beweglicher Kappe. • Anschlüsse: weiblich-weiblich • Flachdichtung aus EPDM • Gussmessing CW617N

R178X013 BASIS 16

Adapter für Kupferrohr

Adapter für Kupferrohre.
Entspricht der Norm EN 1254-2.
Schwarzer O-Ring entspricht der Norm EN 681-1.
Für Sanitärinstallationen.
Temperaturbereich 5÷110 °C.
Maximaler Betriebsdruck 10 bar.
