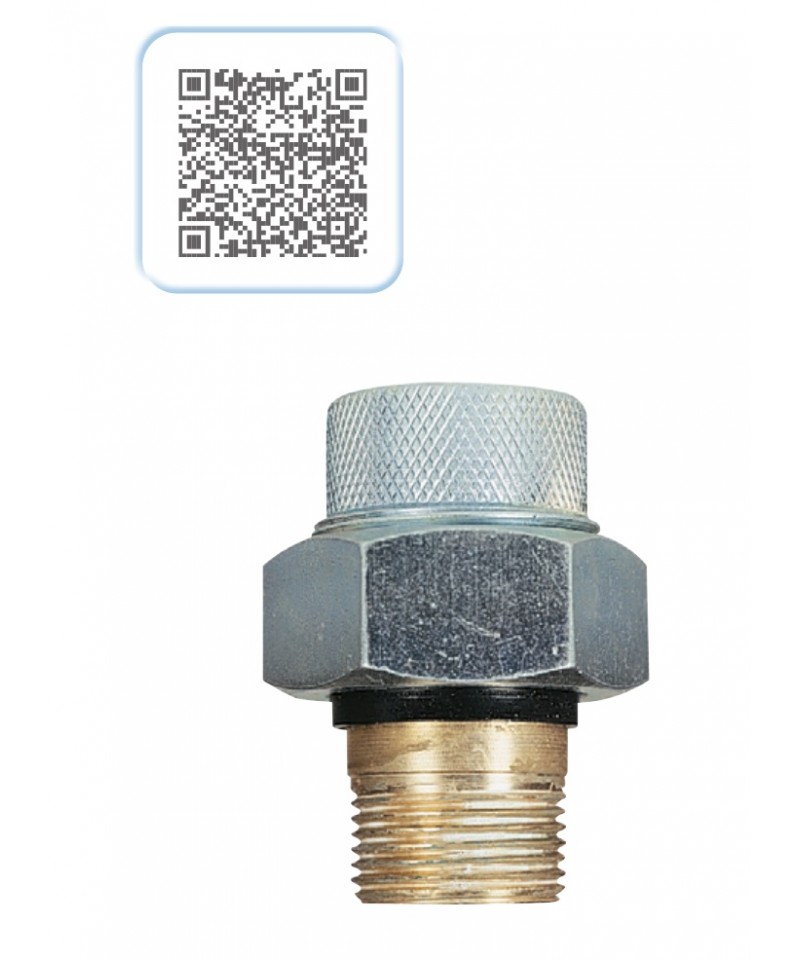

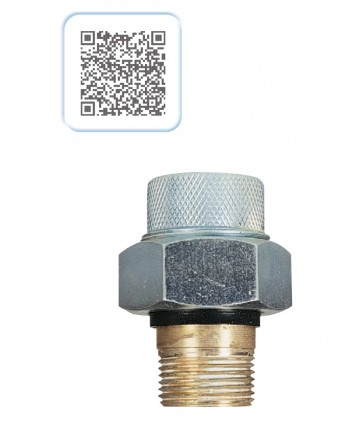

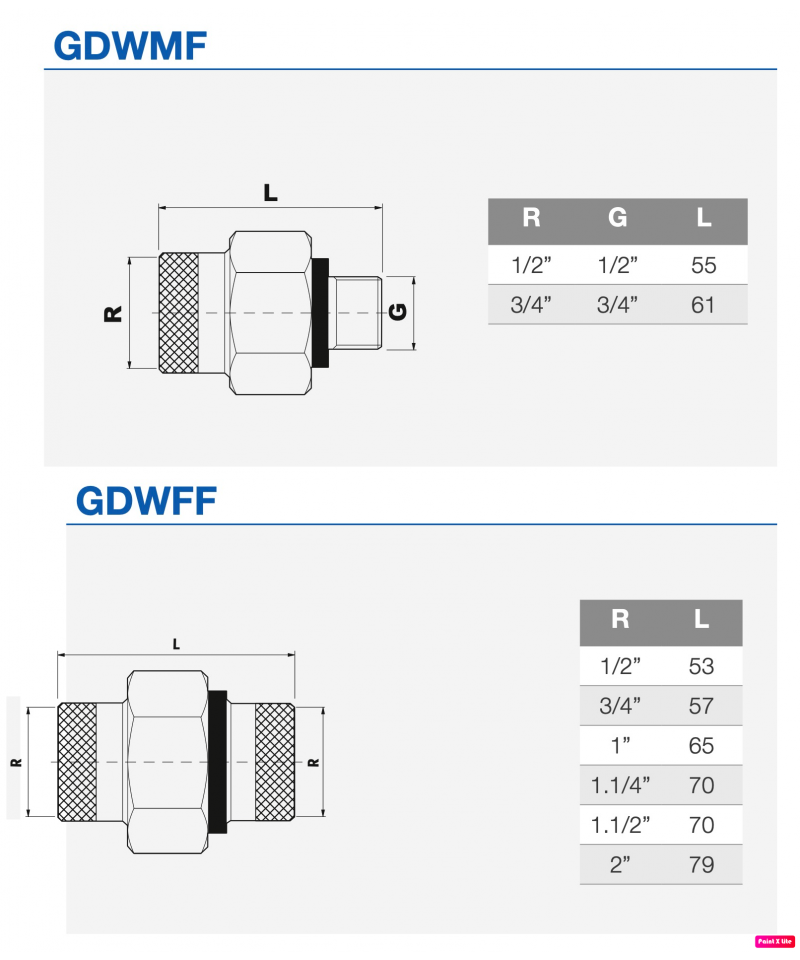

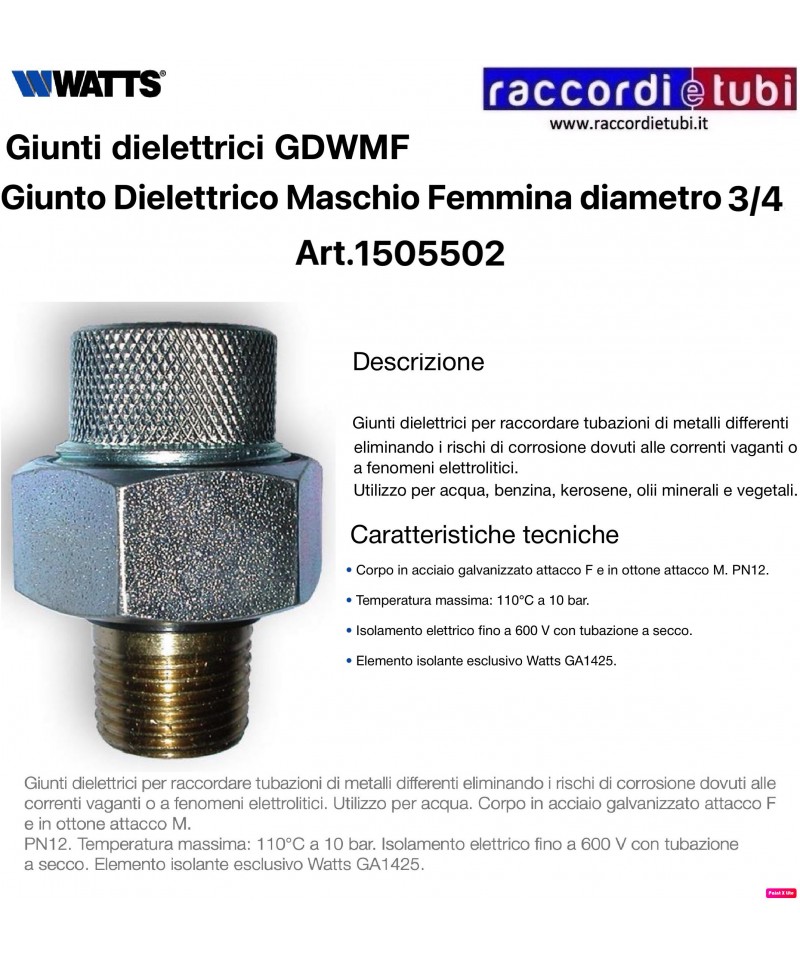

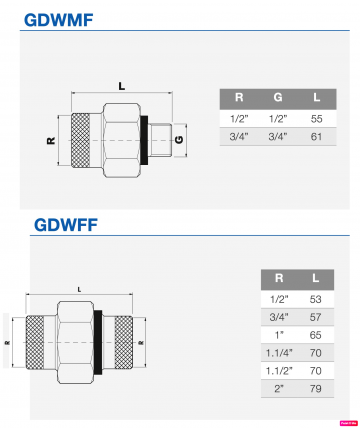

DIELEKTRISCHES VERBINDUNGSTÜCK WASSER MANN-FRAU 3/4

RECHTSANSLUSS ODER SCHIEBE ELEMENT AUS BRASS FÜR KASTEN MIT INNENGEWINDE

Komponierbarer, verchromter Flächenkollektor.

Jeder Kollektor wird mit einer M8 Schraube und einem O-Ring für

die Verbindung geliefert.

• Gehäuse aus Messing CB753S

• Wechselbare Anschlüsse für Kupfer-, Kunststoff- und Mehrschichtrohre

DRUCK- UND TEMPERATURGRÄNZEN
Maximaltemperatur: von 5°C bis 80°C
Maximaldruck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei Temperaturen über den für das Rohr zugelassenen Werten.
Gewinde UNI ISO 7/1

Fitting, das den Anschluss von Rohren aus Polyethylen hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist am einfachsten, leicht und sofort. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (kunststoff oder metall). Die spezielle Konfiguration des Gummirings wird durch die besonderen Eigenschaften des Polyethylens und seiner Produktionstechnologie bestimmt.
Der konische Teil passt sich an die Toleranzen des Rohres an, einschließlich Ovalisierung, und gewährleistet eine perfekte hydraulische Dichtheit dank seiner proportionalen Widerstandsfähigkeit und wird zu einer gültigen Stütze für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner besonderen Konfiguration an die Toleranzen des Rohres an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für Rohre aus PE 100 und in Gasleitungen ist ein internes Verstärkungselement (Buss) erhältlich, das das Rohr versteift. Das Fitting TOF PE mit entsprechender Verstärkungsmanschette ist für PE-X Rohre geeignet.

Das Fitting TOF wird als Kompressionsverbindung der Kategorie A eingestuft, gemäß der Norm EN1254-3. Die Gewinde entsprechen UNI ISO 7/1.

Pressfittings mit Messingdüse. Verwendbar für die Erstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen

Verwendbar für Kupferrohr und Stahlrohr • Verwendbar für Gasgebrauch • • Mutter direkt aus dem Stab gefertigt • Metallische Dichtungen

Die Pressfittings [Serie 1N00] sind für jede Art von Sanitärinstallation geeignet, sowohl für private, gewerbliche, industrielle als auch landwirtschaftliche Heizungs- und Sanitäranlagen und generell für jede Art von nicht korrosiven Fluiden.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur im solaren Heizsystem: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar

Die Fittings entsprechen der Norm UNI EN 1254-2 "Sanitärinstallationen für Kupferrohre mit Druckfittings" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewindeverbindungen für Dichtfugen" • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Entnahme, Behandlung, Zuführung und Verteilung von Wasser verwendet werden können, das für den menschlichen Gebrauch bestimmt ist] • Entspricht 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EG, 6C Anhang III (RhOS II)

Schwerer Messing-Messinganschluss

Verschraubungen zum Pressen mit einer messingenden Ovale. Verwendbar für die Errichtung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupferrohre und Stahlrohre • Verwendbar für Gasgebrauch • • Mutter direkt aus der Stange gefertigt • Metallische Dichtung.

Die Pressverschraubungen [Serie 1N00] sind für jede Art von häuslicher, gewerblicher, industrieller, landwirtschaftlicher Installation für Heizungs- und Sanitäranlagen sowie allgemein für jede Art von nicht korrosiven Flüssigkeiten anpassbar.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur thermische Solaranlage: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebstemperatur: 16 bar.

Die Verschraubungen entsprechen der Norm UNI EN 1254-2 „Hydraulische Armaturen für Kupferrohre mit Pressendstück“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde für Dichtverbindungen“ • Die verwendeten Materialien entsprechen dem Ministerialdekret Nr. 174 vom 06.04.2004 [Verordnung über Materialien und Gegenstände, die in festen Anlagen zur Entnahme, Behandlung, Zuleitung und Verteilung von Wasser verwendet werden dürfen, die für den menschlichen Gebrauch bestimmt sind] • Konform zu 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RhOS II).

Manueller Schalter für alle thermostatischen Ventile. • Inklusive Griff und Halterung

TE AUS MESSING WEIBLICH WEIBLICH KURZGEWINDE

Schraubenzubehör aus Messing - Zylindrisches Gewinde

Schraubenzubehör aus Messing

Erhältliche Größen von 1/8” bis 3”

Zylindrische Gewinde

Empfohlene Verwendung von anaeroben Dichtstoffen oder Teflon

Vermeiden Sie übermäßiges Anziehen während der Installation

Material der Fittings Messing CW617N-DW

Gewinde gemäß ISO 228-1

Teile aus Formteilen gemäß EN 12165

Teile aus Stangen gemäß EN 12164

Verfügbare Größen von 1/8” bis 3”

Wasser/Glykol-Mischung Maximale Konzentration 50% / 50%

Verbindungstück für dich, mit weiblichem Gewinde in der Mitte, aus Messing, mit Anschluss für Adapter für Kupfer-, Kunststoff- oder Verbundrohre.

MESSING WEIBLICH WEIBLICH KURZE GEWINDE

Schraubverbindungen aus Messing - Zylindrisches Gewinde

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wird,
• Kupferlegierungen;
• Kohlenstoffstahl, das gemäß EN10305 produziert wird;
• Edelstahl, das gemäß EN10312 hergestellt wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtigkeit: Die Oberfläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einkerbungen, Ablagerungen und Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle einer Verbindung mit weichem Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche kreisförmige Querschnittsform des Rohrs wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Flachscheibe bestätigt wird.

Für die Herstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heiz- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Fitting unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

Verschraubungen mit Messingkonus. Verwendbar bei der Herstellung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen

Verwendbar für Kupferrohr und Stahlrohr • Verwendbar für Gasgebrauch • • Mutter direkt aus Stangenmaterial hergestellt • Metallische Abdichtung

Die Verschraubungen [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller oder landwirtschaftlicher hydraulischer Installation für Heizungs- und sanitäre Anlagen und im Allgemeinen für jede Art von nicht korrosivem Fluid.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur im thermischen Solarsystem: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdrücke: 16 bar

Die Verschraubungen entsprechen den Normen UNI EN 1254-2 "Hydraulikverschraubungen für Kupferrohre mit Druckanschlüssen" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewinde von Rohren zur dichten Verbindung auf dem Gewinde" • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über die Materialien und Gegenstände, die in festen Anlagen zur Gewinnung, Behandlung, Zuführung und Verteilung von Wasser, das für den menschlichen Gebrauch bestimmt ist, verwendet werden können] • Entspricht 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/UE, 6C Anlage III (RhOS II)

FÜHRUNG MANN MANN MIT LANGEM GEWINDE

KONUS-VERBINDUNG AUS CHROM-PLATTIERTER MESSING 10x10mm

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:

• Kupfer, das gemäß der EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wurde,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß der EN10305;
• Edelstahl, hergestellt gemäß der EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Schmutz, Lackierungen sein und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Bei der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von innenliegenden Verstärkungsbuchsen (Artikel 8755) obligatorisch, um den tatsächlichen kreisförmigen Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Flachscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei maximal 95 °C oder von Heizungs- und/oder Kühlsystemen mit einem maximalen Betriebsdruck von 10 bar bei maximal 110 °C, muss der Anschluss unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.

Gerader Anschluss in drei Teilen, mit Innen- und Außengewinde für Stutzen

Gerader Anschluss in drei Teilen, mit Innen- und Außengewinde für Stutzen. Aus Messing. Geeignet für den Einsatz in hydraulischen Anlagen, Gasverteilungsanlagen und thermischen Solaranlagen.

Temperaturbereich in hydraulischen Anlagen 5÷160 °C für die Größen 3/8”, 1/2”, 3/4”, 1”, 1-1/4”; 5÷110 °C für die Größen 1-1/2”, 2”.
Temperaturbereich in Gasverteilungsanlagen 5÷90 °C.

Maximaler Betriebsdruck in hydraulischen Anlagen 10 bar.
Maximaler Betriebsdruck in Gasverteilungsanlagen 5 bar (MOP 5).

Technische Mitteilung

0568IT
