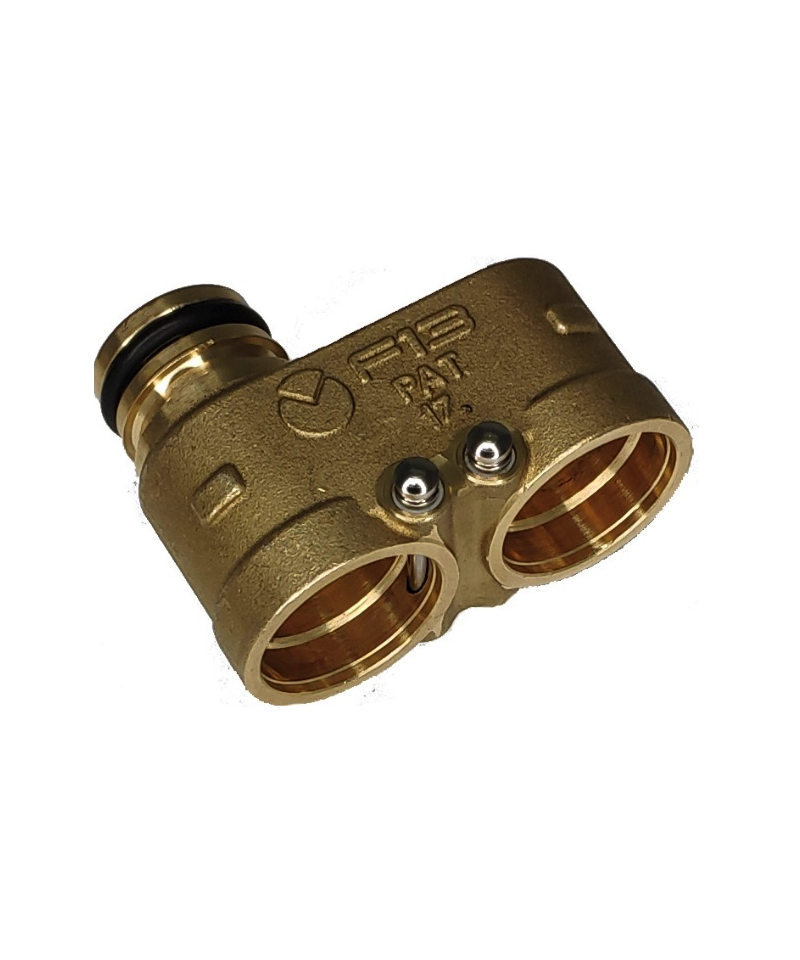

FASTEC F13 DOPPEL-VERBINDUNG TWIN 1 KA00F10001

VERZWEIGUNG

FASTEC F13 DOPPELTWEEG VERBINDUNG 2 KA00F10002

• K4.3 Verteilungskollektor kompakt
• Abschaltung der einzelnen Auslässe um Untertischarmaturen zu vermeiden
• Ausgestattet mit einbaubarem und inspizierbarem Sandwich-Box
• Die FASTEC®-Verbindung ermöglicht komfortables und sicheres Arbeiten ohne Wartung
• Die Abdeckplatten ermöglichen die vollständige Inspektion des Kollektors
• Das Design und die Oberflächen der Platten erlauben die sichtbare Installation
• Abschaltungen TOP-ENTRY® entnehmbar mit Soft Turn®-Blockierkugeln für vollständigen Durchgang

• ZERTIFIZIERUNGEN UND TECHNISCHE EIGENSCHAFTEN
  K4.3
  Zertifizierungsnorm	DIN EN 13828 DVGW W570-1
  Gehäuse	Messing CW617
  Kugeln	Technopolymer
  Sandwich-Box	PS
  Betriebsdruck	PN10 (10 bar)
  Temperatur	0°C 95 °C
  Anschlüsse	FASTEC®

FASTEC F13 VERBINDUNG MANN 1/2 KA00K00003

Beschreibung

Körper aus Messing.
Minimale und maximale Betriebstemperatur: -20°C, 120°C (Spitzen von 150°C sind zulässig).
Nennpressur:
Kupferrohr: 20 bar bei 25°C, 10 bar bei 90°C.
PEX-Rohre und Polybutylen: 12 bar bei 25°C, 5 bar bei 90°C.
Kann als PROBE VERSORGUNG CAP für Kupferrohr, PEX, Polybutylen und Mehrschichtrohr verwendet werden.
Die Verbindung kann mehrfach installiert und wieder entfernt werden.

FASTEC STOPFEN F14 KA00K00010

FASTEC F13 ECKENSTÜCK 1/2 M. RF122F0100

Beschreibung

Körper aus Messing.
Minimal- und Maximalbetriebstemperatur: -20°C, 120°C (Spitzen bis 150°C erlaubt).
Nennpressung:
Kupferrohr: 20 bar bei 25°C, 10 bar bei 90°C.
PEX- und Polybutylenrohre: 12 bar bei 25°C, 5 bar bei 90°C.
Kann als PRÜFKAPPE FÜR ANLAGEN für Kupferrohr, PEX, Polybutylen und Mehrschichtrohre verwendet werden.
Der Anschluss kann mehrmals installiert und wieder abgeholt werden.

Beschreibung

Körper aus Messing.
Minimale und maximale Betriebstemperaturen: -20°C, 120°C (Spitzen bis 150°C erlaubt).
Nennpressung:
Kupferrohr: 20 bar bei 25°C, 10 bar bei 90°C.
PEX- und Polybutylen-Rohre: 12 bar bei 25°C, 5 bar bei 90°C.
Weiblicher Bogen 1/2x12 für Kupfer-, PEX-, Polybutylen- und Mehrschichtrohre.
Die Verbindung kann mehrfach installiert und wiederverwendet werden.

FASTEC F.F. F13 MANICOTTO RF12110200

Beschreibung

Körper aus Messing.
Minimale und maximale Betriebstemperatur: -20°C, 120°C (Spitzen von 150°C erlaubt).
Nennpressung:
Kupferrohr: 20 bar bei 25°C, 10 bar bei 90°C.
PEX- und Polybutylenrohre: 12 bar bei 25°C, 5 bar bei 90°C.
Männlicher Bogen 1/2x12 für Kupfer-, PEX-, Polybutylen- und mehrschichtige Rohre.
Die Verbindung kann mehrfach installiert und entfernt werden.

FASTEC F14 MULTISTRATO 26X3

FASTEC F13 BIEGUNG FF RF12210200

Beschreibung

Körper aus Messing.
Minimale und maximale Betriebstemperatur: -20°C, 120°C (Spitzen von 150°C zulässig).
Nennpressung:
Kupferrohr: 20 bar bei 25°C, 10 bar bei 90°C.
PEX- und Polybutylenrohre: 12 bar bei 25°C, 5 bar bei 90°C.
Biegung 12x12 für Kupferrohre, PEX, Polybutylen und Mehrschichtrohre.
Der Anschluss kann mehrfach installiert und wiederverwendet werden.

Beschreibung

Messingkörper.
Minimale und maximale Betriebstemperaturen: -20°C, 120°C (Spitzen von 150°C erlaubt).
Nennpressung:
Kupferrohr: 20 bar bei 25°C, 10 bar bei 90°C.
PEX- und Polybutyle Rohe: 12 bar bei 25°C, 5 bar bei 90°C.
Geeignet für Kupferrohr, PEX, Polybutyl und Verbundrohr.
Die Verbindung kann mehrere Male installiert und entfernt werden.

• K4.3 Verteilungskollektor kompakt
• Abschirmung der einzelnen Ausgänge, um Untertischarmaturen zu vermeiden
• Ausgestattet mit einem einbaubaren und inspizierbaren Sandwich-Box
• Die FASTEC®-Verbindung ermöglicht ein bequemes und sicheres Arbeiten ohne Wartung
• Die Abdeckplatten ermöglichen eine vollständige Inspektion des Kollektors
• Das Design und die Oberflächenbearbeitung der Platten ermöglichen die Sichtinstallation
• TOP-ENTRY® abziehbare Absperrungen mit Soft Turn® Antiblockierkugeln im vollständigen Durchgang

• ZERTIFIKATE UND TECHNISCHE MERKMALE
  K4.3
  Norm Zertifizierung	DIN EN 13828 DVGW W570-1
  Gehäuse	Messing CW617
  Kugeln	Technopolymer
  Sandwich-Box	PS
  Betriebsdruck	PN10 (10 bar)
  Temperatur	0°C 95 °C
  Anschlüsse	FASTEC®

TECO ADAPTER VON KONISCH ZU FLACH TP G1" OR AP005001

mit Dichtung
