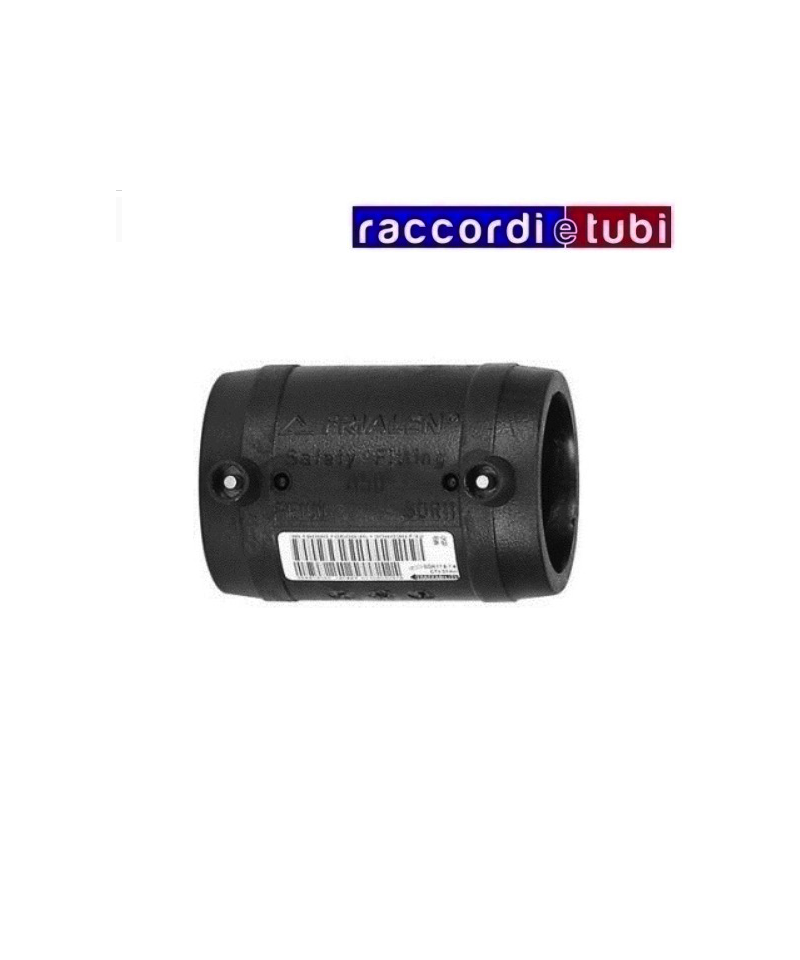

ELECTRO-VERBINDUNGSHÜLLE HOCHDRUCK Ø 50

ISOLIERSTÜCKE FÜR LEITUNGEN PN25 (ANSI 150)

Im Bereich der elektroschweißbaren Verbindungselemente aus Polyethylen steht die Marke FRIALEN® für höchste Erfahrung, Qualität und Zuverlässigkeit über die Zeit.

FIP ist offizieller Händler der Produktlinie der Tochtergesellschaft FRIATEC, sowohl für die Verbindungselemente als auch für die Reihe von Schweißmaschinen und Zubehör.

Die Reihe der sicherheitsgeprüften elektroschweißbaren Fittings aus PE für Wasser- und Gasverteilungsleitungen umfasst das FRIALEN®-System, die FRIAFIT®-Linie von sicherheitsgeprüften elektroschweißbaren Fittings für Abwasser, die ergänzende Zubehörlinie FRIATOOLS und die Reihe von FRIAMAT-Elektro-Schweißmaschinen.

Die Sicherheitsfittings FRIALEN® sind für die Verwendung im Wasser- und Gasbereich zugelassen; sie sind vom DVGW GW335-B2 mit den Zertifikaten DV-8601AU2248, DV-8606AU2249 und DV-8611AU2250 registriert und werden regelmäßig extern überprüft.
In Italien sind die sicherheitsgeprüften elektroschweißbaren Fittings FRIALEN® vom Italienischen Institut für Kunststoffe zertifiziert, das auf der Grundlage der erzielten Ergebnisse die FRIATEC AG autorisiert hat, auf diesen das Zeichen der Konformität zu den Anforderungen der UNI-Normen.

• Sie entsprechen den Anforderungen der DM 174/04 und können daher für Leitungen verwendet werden, die für den Transport von Wasser für den menschlichen Verzehr bestimmt sind.
• Schweißbar mit Rohren mit SDR von 17,6 (Smin = 3 mm) bis SDR 11 gemäß UNI EN 1555 und UNI EN 12201. Schweißbarkeit mit anderen SDR auf Anfrage.
• Schweißbar an Rohren aus PE-LD, PE50, PE63, PE100, PE-Xa und PE-RC, deren Schmelzindex MFR 190/5 zwischen 0,2 und 1,7 g/10’ liegt.
• Sie erfüllen die Anforderungen gemäß DIN 16963, Teil 5 und Teil 7 sowie UNI EN 1555-3 und UNI EN 12201-3.
• Das Schweißen ist bei einer Umgebungstemperatur gemäß den Normen UNI10566 und UNI10521 möglich.

Die Fittings für Abwasser FRIAFIT® sind gemäß UNI 19.537 zugelassen und entsprechen den Vorschriften im Bausektor, sie bestehen aus PE100 für einen maximalen Betriebsdruck von 10 bar (für die Manschetten AM).

• Die Fittings FRIAFIT® (außer der Manschette AM) sind mit Rohren von SDR 33 bis SDR 11 gemäß UNI 8074, DIN 8075, ISO 4437, UNI EN12666, EN12201, EN1555 und EN13244 schweißbar.
• Es können Rohre aus PE63, PE80 und PE100 geschweißt werden, deren Schmelzindex zwischen 0,2 und 1,7 gr/10’ liegt.
• Das Schweißen der Fittings FRIAFIT® ist bei Umgebungstemperaturen von -10°C bis 45°C möglich.

Schweiß-T-Stück in Linie

Schweiß-T-Stück in Linie, freiliegende Windungen für optimale Wärmeverteilung,

große Einführtiefe, hohe Schweißbreite, mit kalten Zonen

sowohl seitlich als auch zentral vorhanden. Die verlängerte Länge des Abzweigs

ermöglicht eine zusätzliche Schweißung im Falle eines Fehlers.

PE100 SDR 11 - Maximaler Betriebsdruck 16 bar (Wasser)/5 bar (Gas)

Reduziertes Hochdruckmuffe female-female für PE100 Elektroschweißen SDR 11 - Maximale zulässige Betriebsdruck 16 bar (Wasser)/5 bar (Gas)

Mit freiliegendem Widerstand für eine optimale Wärmeverteilung, mit großer Einführtiefe, mit sehr breiter Schweißnaht sowie ohne Tropfenbildung in den kalten Zonen sowohl an den Seiten als auch in der Mitte

ÜBERGANGSVERBINDUNG PE/MESSING mit männlichem Gewinde

Die ÜBERGANGSVERBINDUNG PE/MESSING mit männlichem Gewinde wird in Rohrleitungssystemen zur Verteilung von Wasser, Gas und in industriellen Anwendungen verwendet.

Haupteigenschaften: Familie der Übergangsverbindungen; PE100 schwarz und Messing; SDR 11; Ausführung gegossen.

Verwendet für: Rohrleitungssysteme zur Verteilung von Wasser (UNI EN 12201); Rohrleitungssysteme für industrielle Anwendungen (UNI EN ISO 15494); Rohrleitungssysteme zur Verteilung von brennbaren Gasen (UNI EN 1555).

ÜBERGANGSVERBINDUNG PE/BRASS mit Außengewinde

Die Übergangsverbindung PE/BRASS mit Außengewinde wird in Rohrleitungssystemen zur Verteilung von Wasser, Gas und für industrielle Anwendungen verwendet.

Hauptmerkmale: Familie der Übergangsverbindungen; PE100 schwarz und Messing; SDR 11; druckgegossen.

Verwendet für: Rohrleitungssysteme zur Verteilung von Wasser (UNI EN 12201); Rohrleitungssysteme für industrielle Anwendungen (UNI EN ISO 15494); Rohrleitungssysteme zur Verteilung von brennbaren Gasen (UNI EN 1555).

GERADE ÜBERGANGSSTÜCK PE/STAHL verzinkt mit Gewinde

Das gerade Übergangsstück PE/STAHL, das mit Polyethylen beschichtet und verzinkt ist (Gewinde geeignet für Gas und Wasser), wird in Rohrleitungssystemen zur Verteilung von Wasser, Gas und in industriellen Anwendungen verwendet.

Hauptmerkmale: Kategorie der Übergangsgelenke; PE100 schwarz und Stahl; SDR 11; mit Polyethylen beschichteter und verzinkter Stahl; gewinded; druckgeformte Ausführung.

Verwendet für: Rohrleitungssysteme zur Wasserverteilung (UNI EN 12201); Rohrleitungssysteme für industrielle Anwendungen (UNI EN ISO 15494); Rohrleitungssysteme zur Verteilung von brennbaren Gasen (UNI EN 1555).

Im Bereich der elektroschweißbaren Verbindungselemente aus Polyethylen steht die Marke FRIALEN® für höchste Erfahrung, Qualität und Zuverlässigkeit im Laufe der Zeit.

FIP ist offizieller Händler der Produktlinie des verbundenen Unternehmens FRIATEC, sowohl für die Verbindungstechnik als auch für das Sortiment an Schweißgeräten und Zubehör.

Die Linie der elektroschweißbaren Sicherheitsverbindungen aus PE für Wasser- und Gasverteilung umfasst das FRIALEN®-System, die FRIAFIT®-Linie von elektroschweißbaren Sicherheitsverbindungen aus PE für Abwasser, die ergänzende Zubehörlinie FRIATOOLS sowie die FRIAMAT Schmelzgeräte.

Die FRIALEN® Sicherheitsverbindungen sind zugelassen für die Anwendung im Wasser- und Gasbereich; sie sind vom DVGW GW335-B2 registriert mit den Zertifikaten DV-8601AU2248, DV-8606AU2249 und DV-8611AU2250 und unterliegen regelmäßig einer externen Überprüfung.
In Italien sind die elektroschweißbaren FRIALEN® Sicherheitsverbindungen vom Italienischen Institut für Kunststoffe zertifiziert, das auf Grundlage der erzielten Ergebnisse der FRIATEC AG die Verwendung des Konformitätszeichens gemäß den UNI-Normen. autorisiert hat.

• Entsprechen den Anforderungen des DM 174/04 und dürfen daher in Leitungen verwendet werden, die für den Transport von Trinkwasser bestimmt sind.
• Schweißbar mit Rohren mit SDR von 17,6 (Smin = 3 mm) bis SDR 11 gemäß UNI EN 1555 und UNI EN 12201. Schweißbarkeit mit anderen SDR auf Anfrage.
• Schweißbar an Rohren aus PE-LD, PE50, PE63, PE100, PE-Xa und PE-RC, dessen Schmelzindex MFR 190/5 zwischen 0,2 und 1,7 g/10’ liegt.
• Erfüllen die Anforderungen gemäß DIN 16963, Teil 5 und Teil 7 sowie UNI EN 1555-3 und UNI EN 12201-3.
• Das Schweißen ist bei einer Raumtemperatur gemäß den Normen UNI10566 und UNI10521 möglich.

Die FRIAFIT® Abwasserverbindungen sind gemäß UNI 19.537 zugelassen und entsprechen den Vorschriften im Bausektor, sie bestehen aus PE100 für einen maximalen Betriebsdruck von 10 bar (für die Manikotten AM).

• Die FRIAFIT® Verbindungen (mit Ausnahme des Manikottens AM) sind schweißbar an Rohren von SDR 33 bis SDR 11 gemäß UNI 8074, DIN 8075, ISO 4437, UNI EN12666, EN12201, EN1555 und EN13244
• Rohre aus PE63, PE80 und PE100, deren Schmelzindex zwischen 0,2 und 1,7 gr/10’ liegt, können geschweißt werden
• Das Schweißen der FRIAFIT® Verbindungen ist bei Raumtemperaturen von -10C° bis 45C° möglich.

ÜBERGANGSVERBINDUNG GERAD PE/STAHL verzinkt mit Gewinde

Die ÜBERGANGSVERBINDUNG GERAD PE/STAHL, beschichtet mit Polyethylen und verzinkt (Gewinde geeignet für Gas und Wasser), wird für Rohrleitungssysteme zur Verteilung von Wasser, Gas und industriellen Anwendungen verwendet.

Hauptmerkmale: Kategorie der Übergangsverbindungen; PE100 schwarz und Stahl; SDR 11; Stahl beschichtet mit Polyethylen und verzinkt; gewindegedreht; ausdrucksvolle Ausführung.

Verwendet für: Rohrleitungssysteme zur Verteilung von Wasser (UNI EN 12201); Rohrleitungssysteme für industrielle Anwendungen (UNI EN ISO 15494); Rohrleitungssysteme zur Verteilung von brennbaren Gasen (UNI EN 1555).

T-Stück

Elektroschweißbar an drei Seiten, unbedeckte Widerstände für eine optimale Wärmeverteilung

an allen drei Seiten, große Einführtiefe, sehr breite Schweißnaht

neben dem Fehlen von Tropfen in den kalten Bereichen sowohl seitlich als auch zentral.

Der Durchgang wird in einer einzigen Lösung geschweißt.

PE100 SDR 11 - Maximale Betriebsdrücke 16 bar (Wasser)/5 bar (Gas)

ÜBERGANGSVERBINDUNG PE/BRASS mit weiblichem Gewinde

Das Gewinde-Übergangselement PE/BRASS mit weiblichem Gewinde wird für Rohrleitungssysteme zur Verteilung von Wasser, Gas und in industriellen Anwendungen verwendet.

Hauptmerkmale: Familie der Übergangsverbindungen; PE100 schwarz und Messing; SDR 11; gedruckte Ausführung.

Verwendet für: Rohrleitungssysteme zur Verteilung von Wasser (UNI EN 12201); Rohrleitungssysteme für industrielle Anwendungen (UNI EN ISO 15494); Rohrleitungssysteme zur Verteilung von brennbaren Gasen (UNI EN 1555).

GERADE ÜBERGANGSVERBINDUNG PE/STAHL verzinkt mit Gewinde

Die Gerade Übergangsverbindung PE/STAHL, mit Polyethylen beschichtet und verzinkt (Gewinde geeignet für Gas und Wasser), wird in Rohrleitungssystemen für die Verteilung von Wasser, Gas und industriellen Anwendungen verwendet.

Hauptmerkmale: Kategorie der Übergangsverbindungen; PE100 schwarz und Stahl; SDR 11; Stahl mit Polyethylen beschichtet und verzinkt; mit Gewinde; druckgegossen.

Verwendet für: Rohrleitungssysteme zur Wasserverteilung (UNI EN 12201); Rohrleitungssysteme für industrielle Anwendungen (UNI EN ISO 15494); Rohrleitungssysteme zur Verteilung von brennbaren Gasen (UNI EN 1555).

GEBEUGE ÜBERGANGSVERBINDUNG PE/STAHL verzinkt und mit Gewinde

Die GEBEUGE ÜBERGANGSVERBINDUNG PE/STAHL, die mit Polyethylen beschichtet und verzinkt ist (Gewinde geeignet für Gas), wird für Rohrleitungssysteme zur Verteilung von Wasser, Gas und in industriellen Anwendungen verwendet

Hauptmerkmale: Kategorie der Übergangsverbindungen; PE100 schwarz und Stahl; SDR 11; mit Polyethylen beschichteter und verzinkter Stahl; gewinde; gegossen.

Verwendet für: Rohrleitungssysteme zur Verteilung von Wasser (UNI EN 12201); Rohrleitungssysteme für industrielle Anwendungen (UNI EN ISO 15494); Rohrleitungssysteme zur Verteilung von brennbaren Gasen (UNI EN 1555).

GERADE ÜBERGANGSVERBINDUNG PE/STAL verzinkt mit Gewinde

Die gerade Übergangsverbindung PE/STAL, beschichtet mit Polyethylen und verzinkt (Gewinde geeignet für Gas und Wasser), wird für Rohrleitungssysteme zur Verteilung von Wasser, Gas und industriellen Anwendungen verwendet.

Hauptmerkmale: Kategorie der Übergangsfittings; PE100 schwarz und Stahl; SDR 11; mit Polyethylen beschichteter und verzinkter Stahl; gewinde; gegossene Ausführung.

Verwendet für: Rohrleitungssysteme zur Verteilung von Wasser (UNI EN 12201); Rohrleitungssysteme für industrielle Anwendungen (UNI EN ISO 15494); Rohrleitungssysteme zur Verteilung brennbarer Gase (UNI EN 1555).

T-Stück

Elektroschweißbar von drei Seiten, freiliegender Widerstand für eine optimale Wärmeverteilung

von allen drei Seiten, große Einstecktiefe, sehr breite Schweißnaht

zusätzlich zum Fehlen von Tropfenbildung in den kalten Zonen sowohl seitlich als auch zentral.

Der Durchgang wird in einer einzigen Lösung geschweißt.

PE100 SDR 11 - Maximale Betriebsdruck 16 bar (Wasser)/5 bar (Gas)

ÜBERGANGSVERBINDUNG PE/MESSING mit männlichem Gewinde

Der Übergangsverbinder PE/MESSING mit männlichem Gewinde wird für Rohrleitungssysteme zur Verteilung von Wasser, Gas und in der Industrie verwendet.

Hauptmerkmale: Familie der Übergangsverbindungen; PE100 schwarz und Messing; SDR 11; gefertigte Ausführung.

Verwendet für: Rohrleitungssysteme zur Verteilung von Wasser (UNI EN 12201); Rohrleitungssysteme für industrielle Anwendungen (UNI EN ISO 15494); Rohrleitungssysteme zur Verteilung von brennbaren Gasen (UNI EN 1555).
