ELECTRIC COUPLING FOR HIGH PRESSURE Ø 110/90

Im Bereich der elektroschweißbaren Verbindungselemente aus Polyethylen steht die Marke FRIALEN® für höchste Erfahrung, Qualität und Zuverlässigkeit über die Zeit.

FIP ist offizieller Händler der Produktlinie der Tochtergesellschaft FRIATEC, sowohl für die Verbindungselemente als auch für die Reihe von Schweißmaschinen und Zubehör.

Die Reihe der sicherheitsgeprüften elektroschweißbaren Fittings aus PE für Wasser- und Gasverteilungsleitungen umfasst das FRIALEN®-System, die FRIAFIT®-Linie von sicherheitsgeprüften elektroschweißbaren Fittings für Abwasser, die ergänzende Zubehörlinie FRIATOOLS und die Reihe von FRIAMAT-Elektro-Schweißmaschinen.

Die Sicherheitsfittings FRIALEN® sind für die Verwendung im Wasser- und Gasbereich zugelassen; sie sind vom DVGW GW335-B2 mit den Zertifikaten DV-8601AU2248, DV-8606AU2249 und DV-8611AU2250 registriert und werden regelmäßig extern überprüft.
In Italien sind die sicherheitsgeprüften elektroschweißbaren Fittings FRIALEN® vom Italienischen Institut für Kunststoffe zertifiziert, das auf der Grundlage der erzielten Ergebnisse die FRIATEC AG autorisiert hat, auf diesen das Zeichen der Konformität zu den Anforderungen der UNI-Normen.

• Sie entsprechen den Anforderungen der DM 174/04 und können daher für Leitungen verwendet werden, die für den Transport von Wasser für den menschlichen Verzehr bestimmt sind.
• Schweißbar mit Rohren mit SDR von 17,6 (Smin = 3 mm) bis SDR 11 gemäß UNI EN 1555 und UNI EN 12201. Schweißbarkeit mit anderen SDR auf Anfrage.
• Schweißbar an Rohren aus PE-LD, PE50, PE63, PE100, PE-Xa und PE-RC, deren Schmelzindex MFR 190/5 zwischen 0,2 und 1,7 g/10’ liegt.
• Sie erfüllen die Anforderungen gemäß DIN 16963, Teil 5 und Teil 7 sowie UNI EN 1555-3 und UNI EN 12201-3.
• Das Schweißen ist bei einer Umgebungstemperatur gemäß den Normen UNI10566 und UNI10521 möglich.

Die Fittings für Abwasser FRIAFIT® sind gemäß UNI 19.537 zugelassen und entsprechen den Vorschriften im Bausektor, sie bestehen aus PE100 für einen maximalen Betriebsdruck von 10 bar (für die Manschetten AM).

• Die Fittings FRIAFIT® (außer der Manschette AM) sind mit Rohren von SDR 33 bis SDR 11 gemäß UNI 8074, DIN 8075, ISO 4437, UNI EN12666, EN12201, EN1555 und EN13244 schweißbar.
• Es können Rohre aus PE63, PE80 und PE100 geschweißt werden, deren Schmelzindex zwischen 0,2 und 1,7 gr/10’ liegt.
• Das Schweißen der Fittings FRIAFIT® ist bei Umgebungstemperaturen von -10°C bis 45°C möglich.

Elektroschweiß-T-Stück in Linie

Elektroschweiß-T-Stück in Linie, freiliegende Spiralen für optimale Wärmeverteilung,

große Einführtiefe, hohe Schweißbreite, mit kalten Zonen

sowohl seitlich als auch zentral vorhanden. Die verlängerte Länge des Abzweigstutzens

ermöglicht die Durchführung einer zusätzlichen Schweißung im Falle eines Fehlers.

PE100 SDR 11 - Maximaler Betriebsdruck 16 bar (Wasser)/5 bar (Gas)

T-Stück

Elektroschweißbar an drei Seiten, unbedeckte Widerstände für eine optimale Wärmeverteilung

an allen drei Seiten, große Einführtiefe, sehr breite Schweißnaht

neben dem Fehlen von Tropfen in den kalten Bereichen sowohl seitlich als auch zentral.

Der Durchgang wird in einer einzigen Lösung geschweißt.

PE100 SDR 11 - Maximale Betriebsdrücke 16 bar (Wasser)/5 bar (Gas)

ÜBERGANGSVERBINDUNG PE/BRASS mit weiblichem Gewinde

Das Gewinde-Übergangselement PE/BRASS mit weiblichem Gewinde wird für Rohrleitungssysteme zur Verteilung von Wasser, Gas und in industriellen Anwendungen verwendet.

Hauptmerkmale: Familie der Übergangsverbindungen; PE100 schwarz und Messing; SDR 11; gedruckte Ausführung.

Verwendet für: Rohrleitungssysteme zur Verteilung von Wasser (UNI EN 12201); Rohrleitungssysteme für industrielle Anwendungen (UNI EN ISO 15494); Rohrleitungssysteme zur Verteilung von brennbaren Gasen (UNI EN 1555).

ISOLIERFÜHLER FÜR LEITUNGEN PN25 (ANSI 150)

90° Hochdruckbogen, weiblich-weiblich für PE100 SDR 11 Elektrofusion - Maximale zulässige Betriebsdruck 16 bar (Wasser)/5 bar (Gas)

Mit freiliegendem Widerstand für eine optimale Wärmeverteilung, mit großer Einstecktiefe, mit sehr breiter Schweißnaht in Verbindung mit der Abwesenheit von Tropfen in den kalten Zonen sowohl an den Seiten als auch in der Mitte

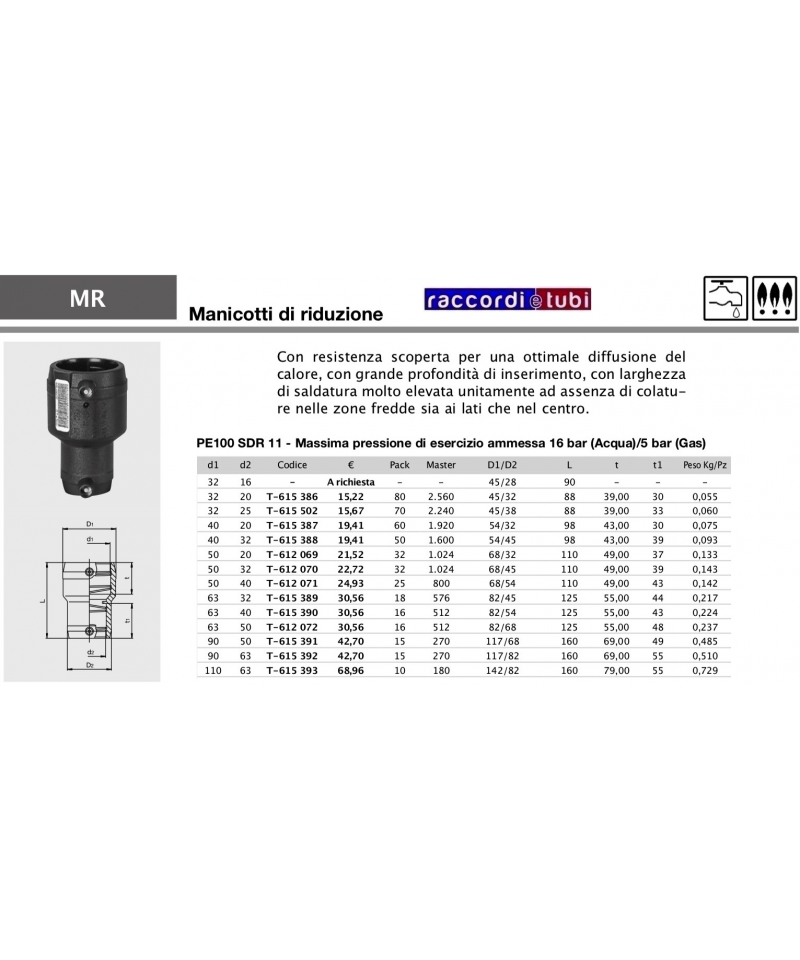

Reduziertes Hochdruckmuffe female-female für PE100 Elektroschweißen SDR 11 - Maximale zulässige Betriebsdruck 16 bar (Wasser)/5 bar (Gas)

Mit freiliegendem Widerstand für eine optimale Wärmeverteilung, mit großer Einführtiefe, mit sehr breiter Schweißnaht sowie ohne Tropfenbildung in den kalten Zonen sowohl an den Seiten als auch in der Mitte

90° Hochdruckbogen, weiblich-weiblich für PE100 SDR 11 Elektrofusion - Maximale zulässige Betriebsdruck 16 bar (Wasser)/5 bar (Gas)

Mit freiliegendem Widerstand für optimale Wärmeverteilung, mit großer Eindringtiefe, mit sehr breitem Schweißbereich sowie ohne Tropfenbildung in den kalten Zonen sowohl an den Seiten als auch in der Mitte

ISOLIERVERBINDUNGEN FÜR LEITUNGEN PN25 (ANSI 150)

GEBEUGE ÜBERGANGSVERBINDUNG PE/STAHL verzinkt und mit Gewinde

Die GEBEUGE ÜBERGANGSVERBINDUNG PE/STAHL, die mit Polyethylen beschichtet und verzinkt ist (Gewinde geeignet für Gas), wird für Rohrleitungssysteme zur Verteilung von Wasser, Gas und in industriellen Anwendungen verwendet

Hauptmerkmale: Kategorie der Übergangsverbindungen; PE100 schwarz und Stahl; SDR 11; mit Polyethylen beschichteter und verzinkter Stahl; gewinde; gegossen.

Verwendet für: Rohrleitungssysteme zur Verteilung von Wasser (UNI EN 12201); Rohrleitungssysteme für industrielle Anwendungen (UNI EN ISO 15494); Rohrleitungssysteme zur Verteilung von brennbaren Gasen (UNI EN 1555).

Schweiß-T-Stück in Linie

Schweiß-T-Stück in Linie, freiliegende Windungen für optimale Wärmeverteilung,

große Einführtiefe, hohe Schweißbreite, mit kalten Zonen

sowohl seitlich als auch zentral vorhanden. Die verlängerte Länge des Abzweigs

ermöglicht eine zusätzliche Schweißung im Falle eines Fehlers.

PE100 SDR 11 - Maximaler Betriebsdruck 16 bar (Wasser)/5 bar (Gas)

ÜBERGANGSVERBINDER PE/BRASS gewindeweise weiblich

Der Übergangsverbinder PE/BRASS gewindeweise weiblich wird für Rohrleitungssysteme zur Verteilung von Wasser, Gas und industriellen Anwendungen verwendet.

Hauptmerkmale: Familie der Übergangsverbinder; PE100 schwarz und Messing; SDR 11; druckgeformte Ausführung.

Verwendet für: Rohrleitungssysteme zur Verteilung von Wasser (UNI EN 12201); Rohrleitungssysteme für industrielle Anwendungen (UNI EN ISO 15494); Rohrleitungssysteme zur Verteilung von brennbaren Gasen (UNI EN 1555).

45° Hochdruckbogen, weiblich-weiblich für PE100 SDR 11 Elektrofusion - Maximale zulässige Betriebsdruck 16 bar (Wasser)/5 bar (Gas)

Mit freiliegendem Widerstand für optimale Wärmeverteilung, mit großer Einführtiefe, mit sehr breiter Schweißnaht sowie ohne Tropfenbildung in den kalten Zonen sowohl an den Seiten als auch in der Mitte

Reduziertes Hochdruckverbindungsstück weiblich-weiblich für Elektroschweißung PE100 SDR 11 - Maximale zulässige Betriebsdruck 16 bar (Wasser)/5 bar (Gas)

Mit freiliegendem Widerstand für eine optimale Wärmeverteilung, mit großer Einführtiefe, mit sehr breiter Schweißnaht und ohne Tropfenbildung in den kalten Bereichen sowohl an den Seiten als auch in der Mitte

90° Hochdruckbogen, weiblich-weiblich für PE100 SDR 11 Elektroschweißen - Maximale zulässige Betriebsdruck 16 bar (Wasser)/5 bar (Gas)

Mit freiliegendem Widerstand für optimale Wärmeverteilung, mit großer Einführtiefe, mit sehr breiter Schweißnaht und ohne Tropfenbildung in den kalten Zonen sowohl an den Seiten als auch in der Mitte

45° Hochdruckbogen, weiblich-weiblich für PE100 SDR 11 Elektroschweißen - Maximal zulässiger Betriebsdruck 16 bar (Wasser)/5 bar (Gas)

Mit freiliegendem Widerstand für eine optimale Wärmeverteilung, mit großer Eindringtiefe, mit sehr breiter Schweißnaht sowie ohne Tropfenbildung in den kalten Zonen sowohl an den Seiten als auch in der Mitte
