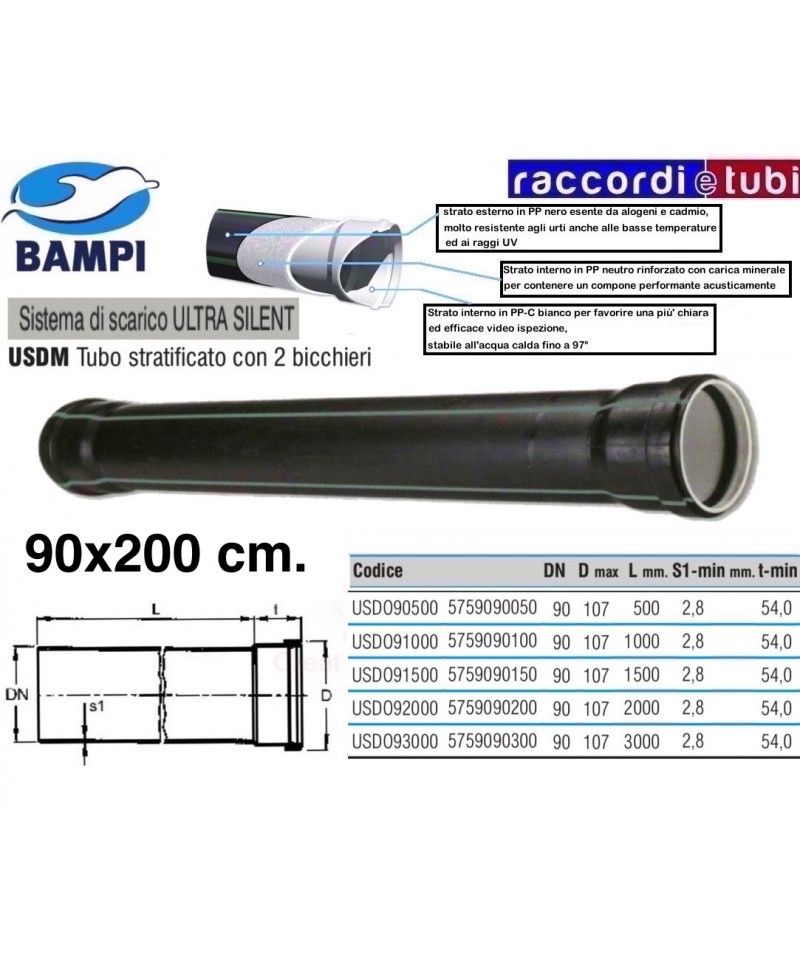

TUBO PP-ULTRA SILENT 2 BICCHIERI cm.90X200

ULTRA LEISE

Ein innovatives Ablaufsystem aus schwarzem RAL 9005 Polypropylen (PP), coextrudiert aus drei Schichten. Die Reihe, die Durchmesser von 32 bis 200 mm umfasst, besteht aus Rohren und Armaturen, die mit mineralischen Füllstoffen (MD) verstärkt sind, die dem System schalldämmende Eigenschaften sowie Widerstand gegen Stöße, Korrosion, Abrieb und die Aggression von chemisch gelösten Substanzen in kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

System zur Ableitung von Abflüssen, das der EN 1451-1 in Klasse BD (innerhalb des Gebäudes sowie außerhalb und im Erdreich) entspricht, geeignet für Anlagen in Gebäuden, in denen die Einhaltung akustischer Isolationsanforderungen für Wohn-, Industrie- und Gewerbenutzungen sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gottesdiensträume erforderlich ist. Das SYSTEM ULTRA SILENT eignet sich auch für die Durchführung von Belüftungs- und Luftaustauschsystemen, Staubabsaugung und -extration.

Planungsanweisungen

Das ULTRA SILENT Wasserablaufsystem kann gemäß den Vorgaben der relevanten Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Ablaufsystems Rohre und Armaturen des ULTRA SILENT Systems oder alternativ BAMVENT-Lüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen innerhalb von Gebäuden (Gesetz in Kraft in Italien) bietet das ULTRA SILENT Wasserablaufsystem bemerkenswerte, nach EN 14366, zertifizierte Schalldämmwerte, die am Fraunhofer-Institut in Stuttgart getestet wurden.

Installationsmethoden

Leichtes System, das einfach und schnell zu installieren ist, dank der Steckverbindung, die durch eine elastomere Dichtung gesichert ist. Die Verbindung mit dem Muffenanschluss gewährleistet ausreichenden Raum für mögliche Ausdehnungen des Systems bei zuverlässiger und beständiger Dichtheit im Laufe der Zeit. Das ULTRA SILENT Polypropylen-System ist mit anderen Kunststoffen in den Standarddurchmessern (PP/PE-HD/PVC) kompatibel.

Installationszubehör

Zum ULTRA SILENT Polypropylen-System gehören eine ganze Reihe von Zubehörteilen, die für die Realisierung der Ablaufsysteme nützlich sind, darunter:

• Ventile zur Belüftung des Abflusses
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Taschen)
• Trennende Monolagenhülsen
• Dreischicht-Schalldämmplatten
• Rohre Befestigungs- und Verankerungsringe
• Dichtungsringe gegen das Herausflutschen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine bemerkenswerte Robustheit, insbesondere in kalten Umgebungen mit einer Schockbeständigkeit (im Labor getestet) bis zu -20°C. Außerdem kann das System im Falle eines Stoßes oder eines versehentlichen Durchstoßens schnell durch thermische Schweißung von erfahrenem Personal mit der entsprechenden Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien sowie unterirdisch) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzvorschriften für Wohn-, Industrie- und Gewerbenutzung sowie für öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert wird. Das ULTRA SILENT System ist auch für die Ausführung von Belüftungs- und Luftaustauschsystemen, Abzug und Staubsaugen geeignet.

Eigenschaften und Leistungsmerkmale

• Rohre aus PP-C/MD/PP-C und Zubehör aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur der innerhalb des Systems abgeleiteten Flüssigkeit kann kurzfristig bis zu 98°C erreichen, während die langfristige Temperatur 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Temperaturausdehnungskoeffizient von 0,09 mm/mK
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor unter Prüfbedingungen mit 2 Fallhöhen und Schallpegelmesser am tiefsten Punkt, mit einem Abfluss von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülungen) und herkömmlichen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von Chemikalien, die in der abgeleiteten Flüssigkeit enthalten sind, beachten Sie bitte sorgfältig die entsprechenden VORSCHRIFTEN in der Bezugstabelle.
• 10 Jahre Garantie auf Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwässern, das der EN 1451-1 in Klasse BD entspricht (innerhalb und außerhalb des Gebäudes sowie im Erdreich), geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen für Wohn-, Industrie- und Gewerbebauten sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultusgemeinden erforderlich ist. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Abluftanlagen, Staubsauganlagen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien des ULTRA SILENT-Systems sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des im System abgeleiteten Mediums kann für kurze Zeit bis zu 98°C erreichen, während sie langfristig bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfsaal mit 2 Fallhöhen und einem Schallpegelmesser, der auf der tiefsten Ebene positioniert ist, mit einer Ablassleistung von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsärmeln, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit einer Länge von 1 Meter
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium sind die entsprechenden Angaben in der relevanten BEZUGSTABELLE genau zu beachten.
• 10 Jahre Garantie auf Herstellungsfehler.

ÜBER SILENT

Ein innovatives Abwassersystem aus schwarzem, dreischichtigem Polypropylen (PP) RAL 9005. Die Produktpalette ist mit Durchmessern von 32 bis 200 mm erhältlich und besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind, was dem System akustische Isolation, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemische Stoffe verleiht, die in kommunalen und industriellen Abflüssen gelöst sind.

Anwendungsbereich

System zur Entsorgung von Abwässern entsprechend der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Installationen in Gebäuden, in denen Vorschriften zur akustischen Isolierung für Wohn-, Industrie- und Gewerbebauten sowie für öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen und Orte der Anbetung erforderlich sind. Das ÜBER SILENT-System eignet sich auch für die Gestaltung von Belüftungs- und Luftzirkulationsanlagen, Abzugs- und Staubsauganlagen.

Planungsanweisungen

Das ÜBER SILENT Abwassersystem kann gemäß den Vorgaben der einschlägigen Planungsnorm, der UNI EN 12056-2, dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Verbindungsstücke des ÜBER SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM vom 05.12.1997 über die passiven akustischen Anforderungen in Gebäuden (Gesetzgebung in Italien) bietet das ÜBER SILENT-Abwassersystem bemerkenswerte Schallschutzleistungen, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethoden

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit einem Steckmechanismus, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Becher gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und langfristig garantierten Dichtigkeit. Das Polypropylen-System ÜBER SILENT ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Zum ÜBER SILENT Polypropylen-System gehört eine Reihe von Zubehörteilen, die für die Erstellung von Abwassersystemen nützlich sind, wie zum Beispiel:

• Belüftungsventile für das Abwasser
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Einschichtige Entkoppelungsrohre
• Dreischichtige Schallschutzplatten
• Befestigungs- und Verankerungsbandagen für Rohre
• Aushalteschutzbandagen

Besondere Bedingungen

Die spezielle Zusammensetzung des ÜBER SILENT-Systems verleiht außergewöhnliche Robustheit, insbesondere in extrem kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Darüber hinaus kann das System bei Schlag- oder Durchstoßschäden schnell durch Thermoschweißen mit speziell ausgebildetem Personal und geeigneter Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung der Schallschutzanforderungen für Wohn-, Industrie- und Gewerbegebäude, öffentliche und Beherbergungsstätten wie Krankenhäuser, Altersheime und RSA, Hotels, Schulen, Kultusstätten gefordert wird. Das ULTRA SILENT-System ist auch für die Erstellung von Lüftungs- und Belüftungsanlagen, Absaugungen, Staubsaugen geeignet.

Eigenschaften und Leistungsmerkmale

• Rohr in PP-C/MD/PP-C und Fittings in PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und ohne Halogene, Kadmium und Schwermetalle hergestellt.
• Die Temperatur der innerhalb des Systems abgeführten Fluid kann für kurze Zeit bis zu 98 °C erreichen, während sie über einen längeren Zeitraum bis zu 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk
• Feuerwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, Labor gemessen in einer Testumgebung mit 2 Fallhöhen und Schallpegelmesser am tiefsten Punkt, mit einer Abflussmenge von 4 Litern/Sekunde (entsprechend 2 gleichzeitig entleerten WC-Spülkästen) und allgemein verwendbaren Befestigungsringen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm von 1 Auslass mit einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von Chemikalien, die im abgeführten Fluid enthalten sind, beachten Sie sorgfältig die entsprechenden Angaben in der jeweiligen REFERENZTABELLE.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, in denen eine Konformität in Bezug auf den Schallschutz für Wohn-, Industrie- und Gewerbezwecke sowie für öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT-System ist auch für die Erstellung von Belüftungs- und Belüftungsanlagen, Extraktion, Staubabsaugung geeignet.

Eigenschaften und Betriebseigenschaften

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.

• Die Temperatur des im System abgeleiteten Mediums kann kurzzeitig 98 °C erreichen, während die Temperatur langfristig 95 °C erreichen kann.

• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).

• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mK.

• Brandbeständigkeit in Klasse D-s2, d2 (gemäß EN 13501-1).

• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallhöhe und Schallpegelmesser, der in der tiefsten Etage positioniert ist, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Kassetten) und üblichen Befestigungsringen, die normalerweise für Installateure vorgesehen sind (Typ Mupro gelb).

• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.

• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit 1 Becher und einer Länge von 1 Meter.

• Bei der Verwendung von Polypropylen in Anwesenheit chemischer Substanzen im abgeleiteten Medium ist auf die entsprechenden VORSCHRIFTEN in der entsprechenden TABELLE zu achten.

• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, co-extrudiertem Polypropylen (PP) in RAL 9005 mit 3 Schichten. Die verfügbaren Durchmesser von 32 bis 200 mm bestehen aus Rohren und Verbindungselementen, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch dem System Eigenschaften wie Schallschutz, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen Chemikalienverunreinigungen in kommunalen und industriellen Abwassersystemen verliehen werden.

Anwendungsbereich

System für die Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) entspricht und für Anlagen in Gebäuden geeignet ist, in denen eine Konformität bezüglich des Schallschutzes für Wohn-, Industrie- und Gewerbeanwendungen, sowie für öffentliche und Aufenthaltsräumen wie Krankenhäuser, Seniorenheime, Hotels, Schulen und Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System ist auch für die Umsetzung von Lüftungs-, Belüftungs-, Extraktions- und Staubsauganlagen geeignet.

Anwendungsbereich

System für die Ableitung von Abwässern, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) entspricht und für Anlagen in Gebäuden geeignet ist, in denen eine Konformität bezüglich des Schallschutzes für Wohn-, Industrie- und Gewerbeanwendungen, sowie für öffentliche und Aufenthaltsräumen wie Krankenhäuser, Seniorenheime, Hotels, Schulen und Gottesdiensträume erforderlich ist. Das ULTRA SILENT-System ist auch für die Umsetzung von Lüftungs-, Belüftungs-, Extraktions- und Staubsauganlagen geeignet.

Planungshinweise

Das ULTRA SILENT-Abwassersystem kann gemäß den Anforderungen der entsprechenden Planungsvorschrift, der UNI EN 12056-2, dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungselemente des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM vom 5.12.1997 über die passiven akustischen Anforderungen in Gebäuden (Gesetz in Italien) bietet das ULTRA SILENT-Abwassersystem nachweislich beachtliche Schallschutzeigenschaften, die gemäß der EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung mit einem Einstecksitz, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einem Muffenanschluss gewährleistet den entsprechenden Raum für mögliche thermische Ausdehnungen des Systems mit einer zuverlässigen und langanhaltenden Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Zum ULTRA SILENT-Polypropylen-System gehören eine Reihe von Zubehörteilen, die für die Realisierung von Abwassersystemen nützlich sind, darunter:

• Ventile zur Belüftung des Abwassers
• Rückstausicherungsventile
• Feuerdämme (Manschetten – Bänder – Beutel)
• Entkopplungsrohre in einlagiger Ausführung
• Schallschutzplatten in dreifacher Ausführung
• Befestigungs- und Verankerungsringe für Rohre
• Sicherungsspanner zur Verhinderung des Herausziehens

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine hohe Robustheit, insbesondere unter extremen Kältebedingungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu einer Temperatur von -20°C. Außerdem kann das System im Falle eines Aufpralls oder einer versehentlichen Bohrung schnell durch Wärmeversiegelung von erfahrenem Personal mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abflüssen gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außen, sowie im Erdboden) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzrichtlinien für Wohn-, Industrie- und Geschäftszwecke sowie öffentliche und touristische Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Gotteshäuser gefordert wird. Das System ULTRA SILENT ist auch für die Erstellung von Belüftungs- und Lüftungsanlagen, Absaugung, Staubabsaugung geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, die das ULTRA SILENT-System bilden, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann für kurze Zeit bis zu 98°C erreichen, während sie über längere Zeit hinweg bis zu 95°C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mk.
• Feuerbeständigkeit in Klasse D-s2, d2 (entsprechend EN 13501-1).
• Geräuschpegel von 23 dB/(A) Lin, gemessen im Labor in einer Testumgebung mit 2 Fallhöhen und Schallmessgerät auf der niedrigsten Ebene, mit einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen Befestigungsringen, die normalerweise Handwerkern zur Verfügung stehen (Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm mit einer Länge von 1 Meter.
• Für die Verwendung von Polypropylen in Anwesenheit von Chemikalien im abgeleiteten Medium sind die entsprechenden ANGABEN in der zugehörigen TABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus Polypropylen (PP) in der schwarz RAL 9005, coextrudiert mit 3 Schichten. Das verfügbare Sortiment mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Armaturen, die mit mineralischen Füllstoffen (MD) verstärkt sind, welche dem System akustische Isolation, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen Chemikalien, die in kommunalen und industriellen Abflüssen gelöst sind, verleihen.

Anwendungsbereich

Abwassersystem gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Untergrund), geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Anforderungen an die akustische Isolation für Wohn-, Industrie- und Handelsanwendungen, öffentliche und Unterbringungseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert wird. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftkanalsystemen, Abzugs- und Staubsauganlagen geeignet.

Anwendungsbereich

Abwassersystem gemäß EN 1451-1 der Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Untergrund), geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Anforderungen an die akustische Isolation für Wohn-, Industrie- und Handelsanwendungen, öffentliche und Unterbringungseinrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten gefordert wird. Das ULTRA SILENT-System ist auch für die Umsetzung von Belüftungs- und Luftkanalsystemen, Abzugs- und Staubsauganlagen geeignet.

Planungsanweisungen

Das ULTRA SILENT Abwassersystem kann gemäß der entsprechenden Planungsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Abwassersystems Rohre und Armaturen des ULTRA SILENT-Systems verwendet werden oder alternativ BAMVENT-Belüftungsventile. Unter Beachtung des DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (gesetzlich in Italien), bietet das ULTRA SILENT Abwassersystem hervorragende Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethoden

Leichtes, einfaches und schnelles System zur Installation dank der Steckverbindung, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einer Muffe gewährleistet den ausreichenden Raum für eventuelle Ausdehnungen des Systems mit einer zuverlässigen und zeitlich garantierten Dichtigkeit. Das ULTRA SILENT Polypropylen-System ist mit anderen Kunststoffverbindungen in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Dem ULTRA SILENT Polypropylen-System sind eine Reihe nützlicher Zubehörteile zur Umsetzung von Abwassersystemen zugeordnet, darunter:

• Ventile für die Abwasserbelüftung
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Entkopplende Monoschichthülsen
• Schallschutzplatten mit dreischichtiger Konstruktion
• Befestigungs- und Ankerklammern für Rohre
• Halteringe zur Sicherstellung der Auszugssicherheit

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT Systems verleiht Eigenschaften einer starken Robustheit, insbesondere in kalten Umgebungen mit Temperaturen bis zu -20 °C (im Labor getestet). Zudem kann das System im Falle eines Aufpralls oder eines zufälligen Lochs schnell durch eine Thermosiegelung von erfahrenem Personal mit geeigneter Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, die eine Konformität in Bezug auf Schallschutz für Wohn-, Industrie- und Gewerbeeinrichtungen, öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Pflegeheime und RSA, Hotels, Schulen, Orte des Glaubens erfordern. Das ULTRA SILENT-System ist auch für die Errichtung von Ventilations-, Belüftungs-, Extraktions- und Staubsauganlagen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeführten Fluids kann für kurze Zeit bis zu 98 °C erreichen, während sie langfristig 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandwiderstandsklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit 2 Fallhöhen und Schallpegelmesser am tiefsten Punkt, bei einer Abflussrate von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und gängigen Befestigungsringen, die normalerweise den Installateuren zur Verfügung stehen (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von kg 1,480 für ein Rohr Ø 110 mm. aus 1 Becher mit einer Länge von 1 Meter
• Für den Einsatz von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Fluid, die entsprechenden Tabellenvorgaben sorgfältig beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem, dreilagigem Polypropylen (PP) gemäß RAL 9005. Die Palette umfasst Größen von 32 bis 200 mm und besteht aus Rohren und Verbindungen, die mit mineralischen Füllstoffen (MD) verstärkt sind, wodurch das System hervorragende Eigenschaften in akustischer Isolierung, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegen chemisch gelöste Stoffe in kommunalen und industriellen Abwässern bietet.

Anwendungsbereich

System zur Ableitung von Abwässern gemäß EN 1451-1, Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, die eine Übereinstimmung mit akustischen Isolierungsanforderungen für Wohn-, Industrie- und Gewerbeobjekte verlangen, öffentlich zugängliche und gewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und Seniorenresidenzen, Hotels, Schulen, und Orte der Anbetung. Das ULTRA SILENT-System eignet sich auch für die Errichtung von Lüftungs- und Belüftungsanlagen, Abluft, und Staubsaugeranlagen.

Gestaltungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß der normativen Projektreferenz UNI EN 12056-2 dimensioniert werden. Nach diesen Vorschriften können zur Belüftung des Abwassersystems Rohre und Verbindungen des ULTRA SILENT-Systems oder alternativ die BAMVENT-Lüftungsventile verwendet werden. Im Einklang mit dem DPCM 5/12/1997 zu den passiven Schallschutzanforderungen in Gebäuden (geltendes Recht in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich hervorragende Schalldämmleistungen, die gemäß EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnell zu installierendes System dank der Steckverbindung, die durch eine elastomerische Dichtung gewährleistet ist. Die Verbindung mit einem Muffenanschluss gewährleistet ausreichend Platz für mögliche Ausdehnungen des Systems mit einer zuverlässigen und dauerhaften Abdichtung. Das ULTRA SILENT-System aus Polypropylen ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Zubehör für die Installation

Das ULTRA SILENT Polypropylen-System ist mit einer Reihe nützlicher Zubehörteile zur Realisierung von Abwassersystemen ausgestattet, darunter:

• Ventile zur Belüftung des Abflusses
• Rückstauklappen
• Brandschutzsysteme (Muffen – Bänder – Beutel)
• Entkopplende Einzellagen
• Geräuschdämmplatten mit dreilagiger Konstruktion
• Befestigungs- und Ankerschalen für Rohre
• Sicherungsschellen gegen Herausziehen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT-Systems sorgt für robuste Eigenschaften, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20 °C. Zudem kann das System im Falle von Stößen oder versehentlichen Löchern schnell durch Heißsiegelung von erfahrenem Fachpersonal mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abflüssen gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und im Freien, sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzvorschriften für Wohn-, Industrie- und Geschäftszwecke, öffentliche Einrichtungen und Unterkünfte wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Kultstätten erforderlich ist. Das ULTRA SILENT System eignet sich auch für die Umsetzung von Belüftungs- und Luftaustauschsystemen, Abluft, Staubsaugung.

Eigenschaften und Betriebsleistungen

• Rohrsysteme in PP-C/MD/PP-C und Fittings in PP-C/MD. Die Materialien, die das ULTRA SILENT System bilden, sind vollständig recycelbar und werden frei von Halogenen, Cadmium und Schwermetallen hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann kurzfristig bis zu 98°C erreichen, während die Langzeittemperatur bis zu 95°C betragen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mK
• Brandschutzklasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallhöhen und einem Schallpegelmesser auf der niedrigsten Ebene, bei einem Abfluss von 4 Litern/Sekunde (entspricht dem gleichzeitigen Abfluss von 2 WC-Spülkästen) und Montageklammern üblicher Art, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm mit einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Fluid sind die Anforderungen in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Abführung von Abwasser, das der EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch) entspricht und für Anlagen in Gebäuden geeignet ist, in denen die Einhaltung der Anforderungen an den Schallschutz für Wohn-, Gewerbe- und Industriebauten sowie öffentliche und Beherbergungsbetriebe wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen und Kultstätten gefordert ist. Das ULTRA SILENT-System ist auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Abluft, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Mediums kann für kurze Zeit 98 °C erreichen, während die Temperatur über längere Zeit 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK
• Brandbeständigkeit in Klasse D-s2, d2 (gemäß EN 13501-1)
• Schallpegel von 23 dB/(A) Lin, ermittelt im Labor unter Prüfbedingungen mit 2 Fallhöhen und Schallpegelmesser am niedrigsten Punkt, mit einem Ablassstrom von 4 Litern/Sekunde (entspricht 2 gleichzeitig geleerten WC-Spülkästen) und gängigen Montageschellen, die normalerweise von Installateuren verwendet werden (Typ Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr mit Ø 110 mm und einer Länge von 1 Meter mit 1 Schale.
• Für den Einsatz von Polypropylen in Anwesenheit von chemischen Substanzen im abgeleiteten Medium ist genau darauf zu achten, was in der entsprechenden REFERENZTABELLE vorgeschrieben ist.
• 10 Jahre Garantie gegen Herstellungsfehler.

ULTRA SILENT

Ein innovatives Abwassersystem aus Polypropylen (PP) in schwarzer RAL 9005 Farbe, coextrudiert in 3 Schichten. Die verfügbare Produktpalette mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungselementen, die mit mineralischen Füllstoffen (MD) verstärkt sind, die dem System schalldämmende Eigenschaften, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemische Substanzen in kommunalen und industriellen Abwassersystemen verleihen.

Anwendungsbereich

System zur Entsorgung von Abwässern, das gemäß EN 1451-1 in Klasse BD (innerhalb des Gebäudes und außerhalb sowie im Erdreich) geeignet für Anlagen in Gebäuden ist, die Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbebauten sowie öffentliche und gewerbliche Einrichtungen wie Krankenhäuser, Altenheime, Pflegeeinrichtungen, Hotels, Schulen und Gotteshäuser erfüllen müssen. Das ULTRA SILENT System ist auch für die Realisierung von Belüftungs- und Entlüftungsanlagen sowie zur Staubabsaugung geeignet.

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der Entwurfsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können zur Belüftung des Abwassersystems Rohre und Verbindungselemente des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 zu den passiven akustischen Anforderungen in Gebäuden (gültiges Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem zertifizierte gute Schalldämmwerte gemäß EN 14366, bestätigt durch das Fraunhofer-Institut in Stuttgart.

Installationsanleitung

Leichtes, einfaches und schnelles Installationssystem dank der Verbindung durch Steckelemente, gesichert durch eine elastomerische Dichtung. Die Verbindung mit einer Muffe gewährleistet den passenden Raum für eventuelle Ausdehnungen des Systems mit einer zuverlässigen und langfristigen Abdichtung. Das ULTRA SILENT Polypropylen-System ist mit der Verbindung zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Installationszubehör

Das ULTRA SILENT Polypropylen-System umfasst eine Reihe von Zubehörteilen, die für die Realisierung von Abwassersystemen nützlich sind, darunter:

• Belüftungsventile für Abflüsse
• Rückflussverhinderer
• Brandschutzsysteme (Muffen – Bänder – Säcke)
• Entkopplungshülsen aus einlagigem Material
• Schalldämmplatten aus dreischichtigem Material
• Befestigungs- und Verankerungsringe für Rohre
• Abdichtungsringe gegen Rausch und Saugdruck

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm eine ausgesprochen robuste Festigkeit, insbesondere in kalten Umgebungen, mit einer Schlagfestigkeit (im Labor getestet) bis zu Temperaturen von -20°C. Zudem kann das System im Falle eines Stoßes oder einer versehentlichen Beschädigung schnell durch Wärmeschweißen von versiertem Handwerk mit entsprechender Ausrüstung repariert werden.

Anwendungsbereich

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, bei denen die Einhaltung der akustischen Isolierung für Wohn-, Industrie- und Geschäftsnutzung, öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdienste erforderlich ist. Das ULTRA SILENT-System ist auch für die Realisierung von Lüftungs- und Belüftungsanlagen, Abluft, Staubsaugen geeignet.

Eigenschaften und Betriebsleistungen

• Rohrleitungen aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und werden in Abwesenheit von Halogenen, Cadmium und Schwermetallen hergestellt.
• Die Temperatur des innerhalb des Systems abgeleiteten Fluids kann kurzfristig bis zu 98 °C erreichen, während die langfristige Temperatur bis zu 95 °C betragen kann.
• Baugliedersteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401)
• Linearer Wärmeausdehnungskoeffizient von 0,09 mm/mK
• Feuerwiderstandsklasse D-s2, d2 (entsprechend EN 13501-1)
• Schalldruckpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfkammer mit 2 Fallebenen und einem Schallmessgerät auf der niedrigsten Ebene, mit einer Abflussmenge von 4 Litern/Sekunde (entspricht 2 gleichzeitig entleerten WC-Spülkästen) und üblichen, normalerweise von Installateuren verwendeten Befestigungsringen (Typ Mupro Gelb).

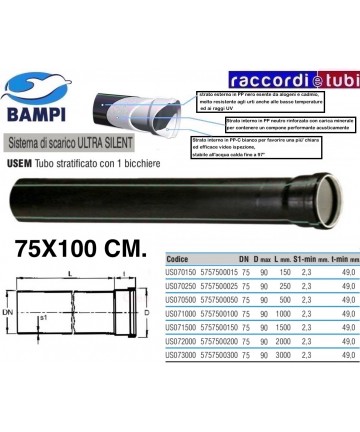

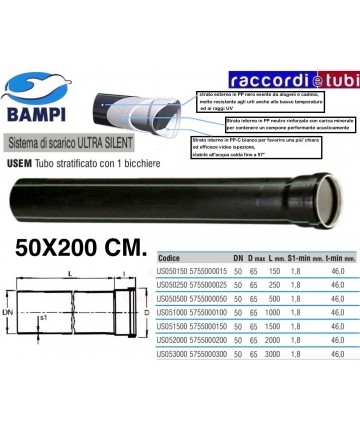

• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.

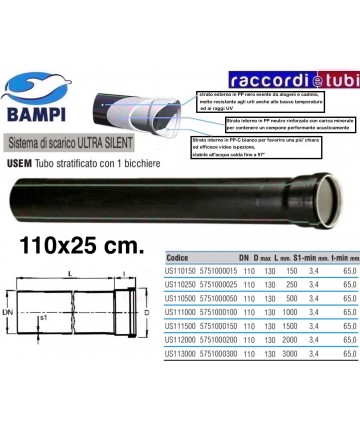

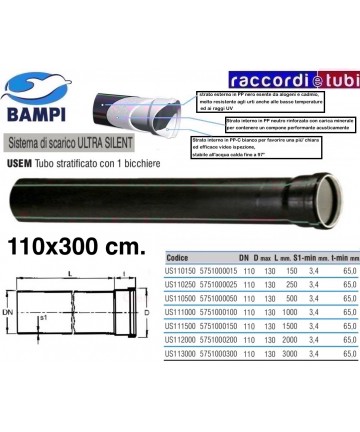

• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Becher einer Länge von 1 Meter
• Für die Verwendung von Polypropylen in Gegenwart chemischer Substanzen im abgeleiteten Fluid sind unbedingt die entsprechenden Angaben in der Referenztabelle zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.

Anwendungsbereich

System zur Entsorgung von Abwässern gemäß EN 1451-1 in Klasse BD (innen und außen sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Vorschriften zur Schallisolierung für Wohn-, Industrie- und Gewerbenutzung sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und RSA, Hotels, Schulen, Gottesdienste erforderlich sind. Das ULTRA SILENT-System eignet sich auch für die Realisierung von Belüftungs- und Luftaustauschsystemen, Entlüftung, Staubsaugen.

Eigenschaften und Betriebsleistung

• Rohre aus PP-C/MD/PP-C und Fittings aus PP-C/MD. Die Materialien, aus denen das ULTRA SILENT-System besteht, sind vollständig recycelbar und wurden ohne Halogene, Cadmium und Schwermetalle hergestellt.
• Die Temperatur des abgeleiteten Fluids im System kann kurzfristig bis zu 98 °C erreichen, während die Temperatur über längere Zeiträume bis zu 95 °C erreichen kann.
• Ringsteifigkeit von 4,0 kN/m² (SN4 gemäß EN 1401).
• Linearer Ausdehnungskoeffizient von 0,09 mm/mK.
• Feuerwiderstand der Klasse D-s2, d2 (gemäß EN 13501-1).
• Geräuschpegel von 23 dB/(A) Lin, gemessen im Labor in einer Prüfumgebung mit zwei Sturzebenen und einem Schallpegelmesser, der im niedrigsten Stockwerk positioniert wurde, mit einem Abfluss von 4 Litern/Sekunde (entspricht zwei gleichzeitig entleerten WC-Spülkästen) und handelsüblichen Montageschellen, die normalerweise von Installateuren verwendet werden (z.B. Mupro gelb).
• Durchmesser von 32-40-50-75-90-110-125-160-200 mm.
• Gewicht von 1,480 kg für ein Rohr Ø 110 mm. mit 1 Glas in einer Länge von 1 Meter.
• Bei der Verwendung von Polypropylen in Gegenwart von chemischen Substanzen im abgeleiteten Fluid sind die Vorschriften in der entsprechenden REFERENZTABELLE sorgfältig zu beachten.
• 10 Jahre Garantie gegen Herstellungsfehler.
