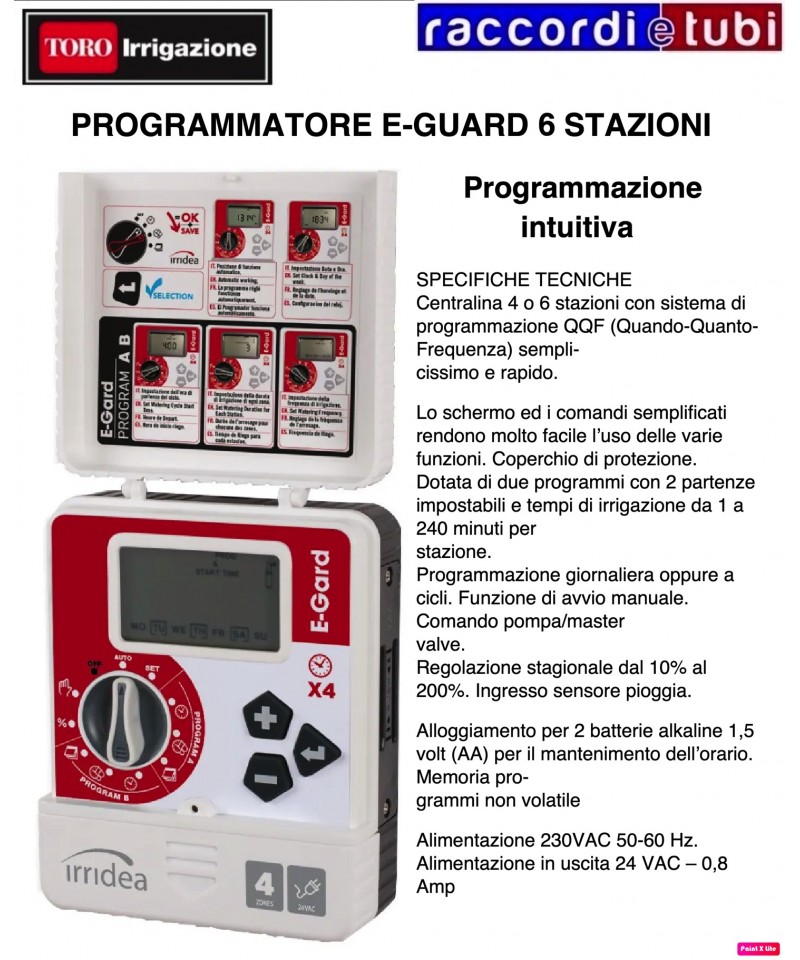

Zentrale mit 4 oder 6 Stationen und super einfachem und schnellem QQF-Programmierungssystem (Wann-Wie-Häufigkeit). Das Display und die vereinfachten Bedienelemente machen die Verwendung der verschiedenen Funktionen sehr einfach. Schutzdeckel.
Ausgestattet mit zwei Programmen mit 2 einstellbaren Startzeiten und Bewässerungszeiten von 1 bis 240 Minuten pro Station. Tägliche Programmierung oder Zyklen. Manuelle Startfunktion. Steuerung für Pumpe/Hauptventil.
Saisonale Einstellung von 10% bis 200%. Eingang für RegenSensor. Unterbringung für 2 Alkalibatterien 1,5 Volt (AA) zur Zeitbeibehaltung. Nichtflüchtiger Programmspeicher. Stromversorgung 230VAC 50-60 Hz. Ausgangsversorgung 24 VAC - 0,8 AmpTECHNISCHE SPEZIFIKATIONEN

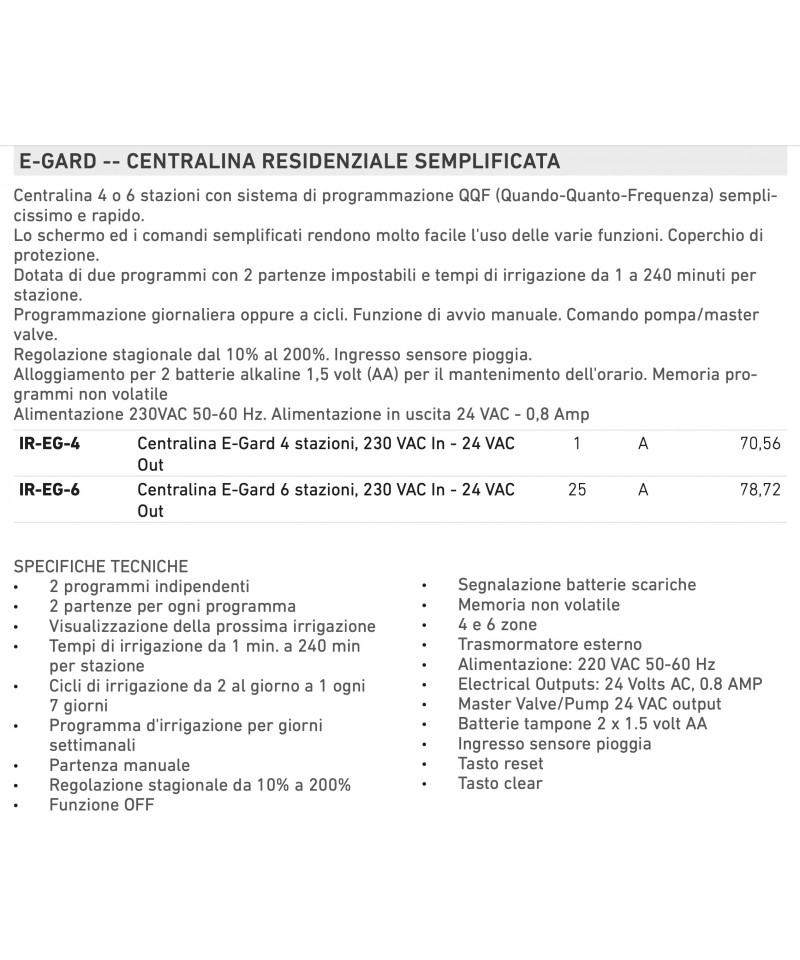

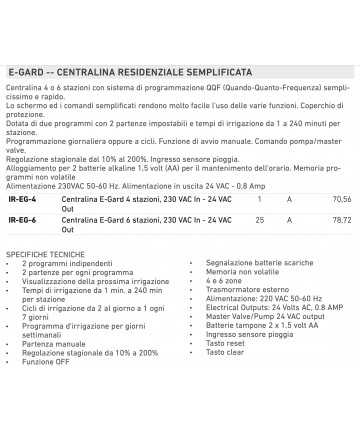

• 2 unabhängige Programme • 2 Startzeiten pro Programm • Anzeige der nächsten Bewässerung• Bewässerungszeiten von 1 Min. bis 240 Min.
pro Station • Bewässerungszyklen von 2 pro Tag bis 1 alle
7 Tage • Bewässerungsprogramm für wöchentliche Tage
• Manueller Start • Saisonale Einstellung von 10% bis 200% • Funktion OFF
• Anzeige für schwache Batterien • Nichtflüchtiger Speicher • 4 und 6 Zonen • Externes Transformator
• Stromversorgung: 220 VAC 50-60 Hz • Elektrische Ausgänge: 24 Volt AC, 0,8 AMP • Masterventil/Pumpe 24 VAC Ausgang • Pufferbatterie 2 x 1.5 Volt AA • Eingang für RegenSensor • Zurücksetzen-Taste • Löschen-Taste
