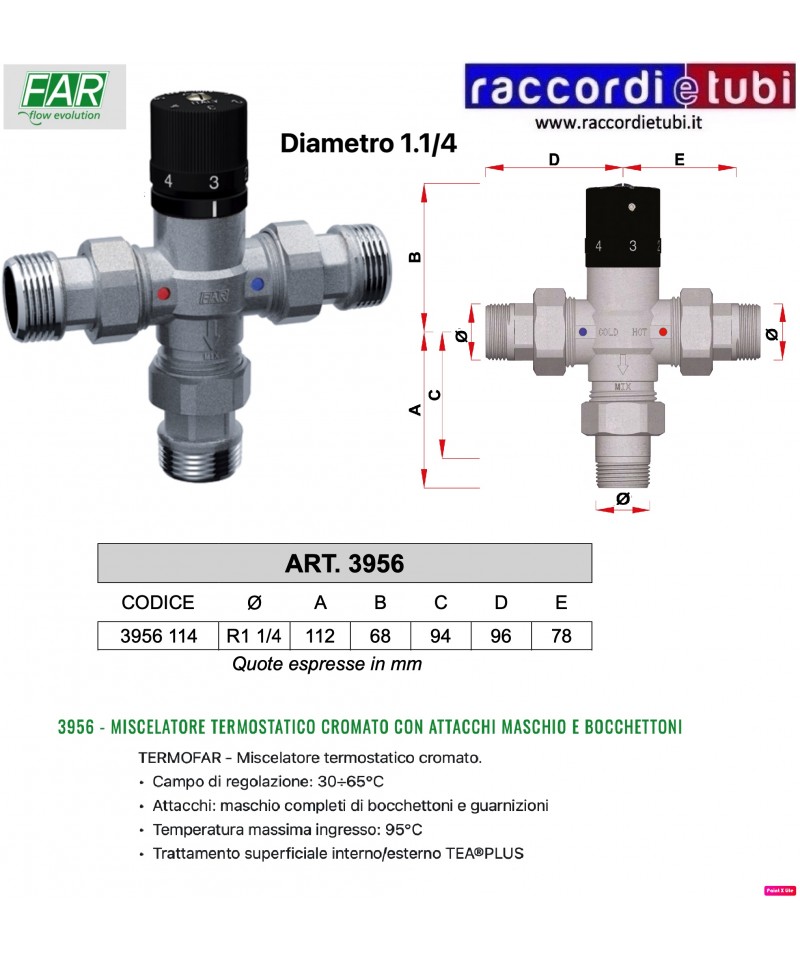

Artikel-Nr.: 462806
TERMOFAR - Thermostatmischer für Sanitäranlagen. • Regelbereich: 30÷65°C
• Anschlüsse: männlich mit Anschlussstücken und Dichtungen • Maximale Eintrittstemperatur: 95°C
• Oberflächenbehandlung innen/aussen TEA®PLUS
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
TERMOFAR - Thermostatmischer für Sanitäranlagen. • Regelbereich: 30÷65°C
• Anschlüsse: männlich mit Anschlussstücken und Dichtungen • Maximale Eintrittstemperatur: 95°C
• Oberflächenbehandlung innen/aussen TEA®PLUS
ABNEHMBARE TEILE FÜR NEUEN MISCHBATTERSTELLER STELLA ISOMIX
CP25-138
Thermostatischer Mischventil mit Regelung
des Zirkulationsrings und mit 2 Absperrhähnen
für den gesamten Durchfluss mit Rückflussverhinderern,
Edelstahlfiltern und Eintauchthermometern.
Kartusche mit Antiscottereinrichtung
Anschlüsse Durchmesser 3/4 Eingang Zirkulation Durchmesser 1/2
Beschreibung
Die thermostatischen Mischventile der Serie MMV-S werden in Solaranlagen zur Produktion von Warmwasser eingesetzt. Die Wassertemperatur im Speicherbehälter kann je nach Saison, Sonneneinstrahlung sowie dem Bedarf, dieses Fluid über längere Zeiträume bei hohen Temperaturen bereitzustellen, erheblich variieren. Insbesondere im Sommer oder bei kleinen Entnahmen kann die Temperatur des gespeicherten Wassers bis zu 95°C erreichen, bevor das Sicherheitsventil eingreift, und bei diesen Temperaturen kann heißes Wasser nicht für sanitäre Zwecke verwendet werden. Daher ist der Einsatz des Mischventils notwendig, um die maximale Versorgungstemperatur des Warmwassers für die verschiedenen Entnahmen zu senken.
MMV-S
Thermostatisches Mischventil für solarbetriebene Systeme.
Körper aus vernickeltem Messing. PN10. Dank der 5 Einstellungsmöglichkeiten ermöglicht das Ventil eine präzise Mischung des Wassers aus dem Solartank (/-2°C). Betriebsdruck: 0,2÷5 bar. Betriebstemperatur für Warmwasser: 52÷110°C. Betriebstemperatur für Kaltwasser: 5÷25°C. Einstellbereich: 30÷65°C. Durchfluss bei 3 bar: 63 l/min. Minimaler Durchfluss: 5 l/min.
Installation
Installieren Sie die thermostatischen Mischventile der Serie MMV-S gemäß dem untenstehenden Schema. Diese Ventile können sowohl horizontal als auch vertikal installiert werden. Der Mischer wird mit einer voreingestellten Temperatur von 50°C geliefert, dennoch erfordern die Besonderheiten jeder Installation eine Anpassung des Produkts vor Ort. Um die Austrittstemperatur des Wassers auf den gewünschten Wert korrekt einzustellen, müssen die Wasserzufuhrhähne für kaltes und heißes Wasser sowie für die Entnahme vollständig geöffnet sein. Um die Zufuhrt_PID Temperatur anzupassen, lösen Sie die Sicherungsschraube an der Oberseite der Kappe, heben Sie die Kappe leicht an und drehen Sie sie zur Temperaturregelung. Nachdem die gewünschte Temperatur erreicht ist, senken Sie die Kappe wieder ab und sichern Sie sie mit der entsprechenden Schraube. Die Temperaturen und Drücke müssen stabilisiert und überprüft werden, bevor die Inbetriebnahme erfolgt (lassen Sie das gemischte Wasser 1 Minute lang laufen, bevor Sie die endgültige Anpassung vornehmen.
Thermostatischer Mischer, der für die direkte Montage unter dem Warmwasserbereiter vorgesehen ist – poliert und verchromt – komplett mit verstellbaren Anschlüssen von 45 bis 120 mm.
Für die Montage die 2 verchromten Rohre bis zum Anschlag hinein drücken.
intern
Eine neue thermostatische Kartusche macht diesen Mischer besonders zuverlässig und wirtschaftlich. Er wird komplett mit verstellbaren Anschlüssen von 45 bis 120 mm geliefert.
Antiskal Thermostatmischer für Eingangstemperaturen bis zu 110°C mit direkter Anzeige der Mischtemperatur am Griff. Ohne Rückschlagventile und ohne Übergangsstücke – männliches Gewinde Anschlüsse Durchmesser 3/4 Zoll
Der thermostat "COOL BODY" hat einen kalten Körper, der in der Lage ist
die äußere Oberfläche des Thermostats zu isolieren und sie kühl zu halten,
was eine höhere Sicherheit gegen Verbrennungen ermöglicht.
1/2’’ Anschlüsse mit integriertem Umsteller, IDEAL für Duschsäulen.
Metallgriffe.
Vorgeregeltes Thermostat-System auf etwa
45°C zur Verteilung von gemischtem Wasser
vollständige Montage mit elektrischen Ventilen
und digitalem Zeitschalter zur
Programmierung der thermischen Desinfektion gegen
Legionellen
TERMOFAR - Thermostatmischer für Sanitäranlagen. • Regelbereich: 30÷65°C
• Rückschlagventile an seitlichen Anschlüssen
• Anschlüsse: männlich, komplett mit Anschlussstücken und Dichtungen • Maximale Eingangstemperatur: 95°C
• Oberflächenbehandlung innen/aussen TEA®PLUS
Temperaturmischer für Solaranlagen.
• Flanschanschluss komplett mit Anschlüssen und EPDM-Dichtungen
• Regelbereich: 30÷65°C
• Rückschlagventile an den seitlichen Anschlüssen
• Anschlüsse: männlich, komplett mit Anschlüssen und Dichtungen• Maximaltemperatur Eingang: 110°C
• Oberflächenbehandlung innen/außen TEA®PLUS
Thermostatische Kartusche mit hoher Sensibilität.
Elegante Linie und praktische Montage.
Der große Durchfluss von 30 l/min bei 2 bar garantiert die Versorgung für einen Haushalt. Gemäß den Vorgaben der Norm EN 1111 blockiert ein Gerät die Ausgabe, wenn plötzlich kaltes Wasser ausbleibt, um das Risiko von Verbrühungen zu vermeiden.
Es wird vollständig mit verstellbaren Anschlüssen von 50 bis 140 mm geliefert.
Solar Kit 1 von BRV 103685-1.2 DURCHMESSER 1" DURCHFLUSS 35 LITER PRO MINUTE
Thermostatisches Verbindungskit für solarbetriebene Heizkessel. Abweichungstemperatur 48°C.
Verstellbare Mischtemperatur von 30°C bis 65°C. Dauerbetriebstemperatur 100°C (120°C für 20 Sek.).
DREHSTÜCK AUS MESSING 3/4X1/2 WEIBLICH MÄNNLICH MIT EINGEBAUTEM RÜCKSCHLAGVENTIL
R00383 Ø 1" OHNE ABSCHLÜSSE UND VENTILE
Thermostatisches Mischventil zum Schutz vor Verbrühungen für
Eingangstemperaturen bis zu 110°C mit direkter Anzeige
der Mischtemperatur am Griff. Ohne
Rückflussventile und ohne Stutzen – Gewindeverbindung
männlich
Leitet automatisch das warme Wasser vom Kollektor zum Kessel, nur wenn es notwendig ist, die Temperatur zu erhöhen.
Durchfluss bei 3 bar 45 Liter/Minute. Maximaltemperatur für heißes Wasser 110°C und feste Auslaufkalibrierung. Antikalk-thermostatisches Element mit ultratepider Reaktion.
Gewinde Durchmesser 3/4 männlich
Thermostatgruppe zur thermischen Integration zwischen Solaranlage und Heizkessel, bestehend aus Mischventil Serie MMV-S, T-Stück, Umstellventil. Gehäuse aus rostfreiem Messing DZR CW602N. Einstellpositionen: 5. Mischwassertemperatur: 30-65 ± 2°C.
Durchfluss bei 3 bar: 63 l/min - Mindestdurchfluss: 5 l/min. PN 10. Betriebsdruck: 0,2÷5 bar. Betriebstemperatur heißes Wasser Seite Mischventil: 52÷110°C. Betriebstemperatur kaltes Wasser Seite Mischventil: 5÷20°C. Öffnungstemperatur des Umstellventils: 45°C.
HAUPTMERKMALE Die Mischventile TM 3000 finden Anwendung in Heizungsanlagen (Systeme mit einem Festbrennstoffkessel kombiniert mit einem Speicher), wo es grundlegend wichtig ist, stets die Rückführung von ausreichend warmem Wasser zum Kessel sicherzustellen und damit einen ausreichend hohen Betriebstemperaturbereich zu gewährleisten, um die Kondensation der Dämpfe im Schornstein zu vermeiden. Diese Dämpfe können in Kombination mit den Verbrennungsprodukten zu korrosiven Verbindungen führen, die die Lebensdauer des Kessels beeinträchtigen und einschränken. Mit dem Einsatz der TM 3000-Ventile ergeben sich folgende Vorteile: - Steigerung des Wirkungsgrads der thermischen Erzeugung. - Beseitigung des Risikos einer zerstörerischen thermischen Schockwirkung. - Deutliche Verlängerung der Betriebslebensdauer des Kessels. Das thermostatgesteuerte Mischventil TM 3000 weist keine elektrischen/electronischen Bauteile auf, was sich positiv auf die Zuverlässigkeit und die Einfachheit der Installation auswirkt. Der monoblockartige Deckel der thermostatischen Patrone ermöglicht einen schnellen und einfachen Austausch des Thermostats. Um eine genaue Präzision zu gewährleisten, ist der thermostatische Sensor direkt in der Wärmeträgerflüssigkeit eingetaucht. Anwendungsbereich: 5 – 110 °C. Maximaler Betriebsdruck: 10 bar. Die Mischventile TM 3000 sind in 3 Größen erhältlich (G ¾”, G 1”, G 1 ¼”)
