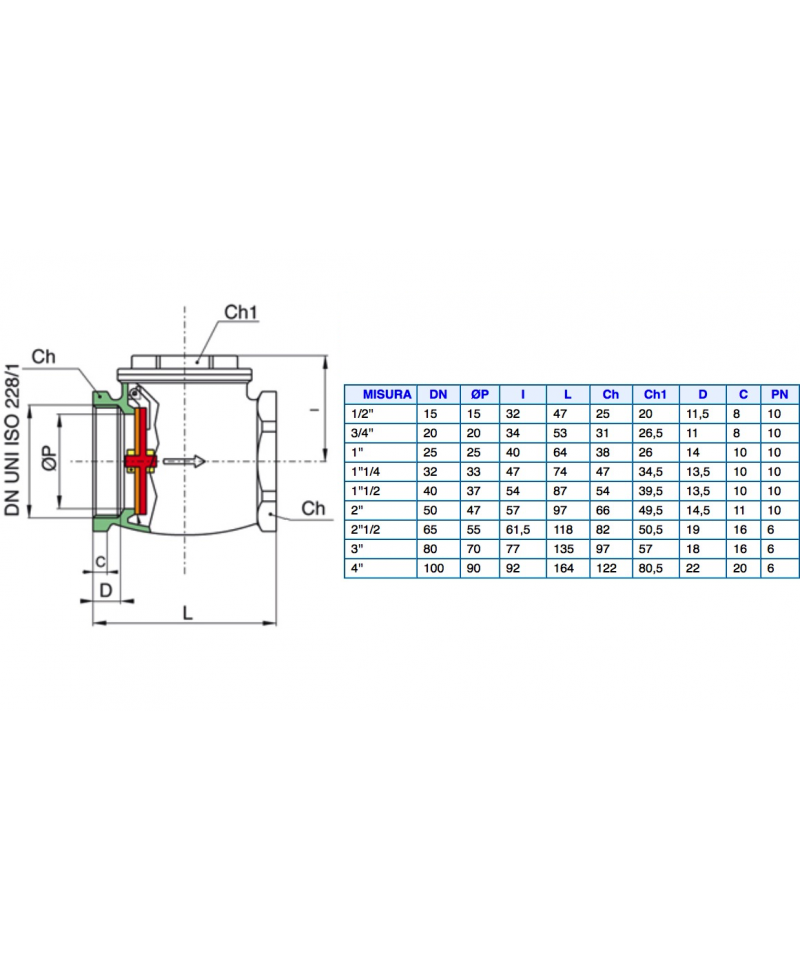

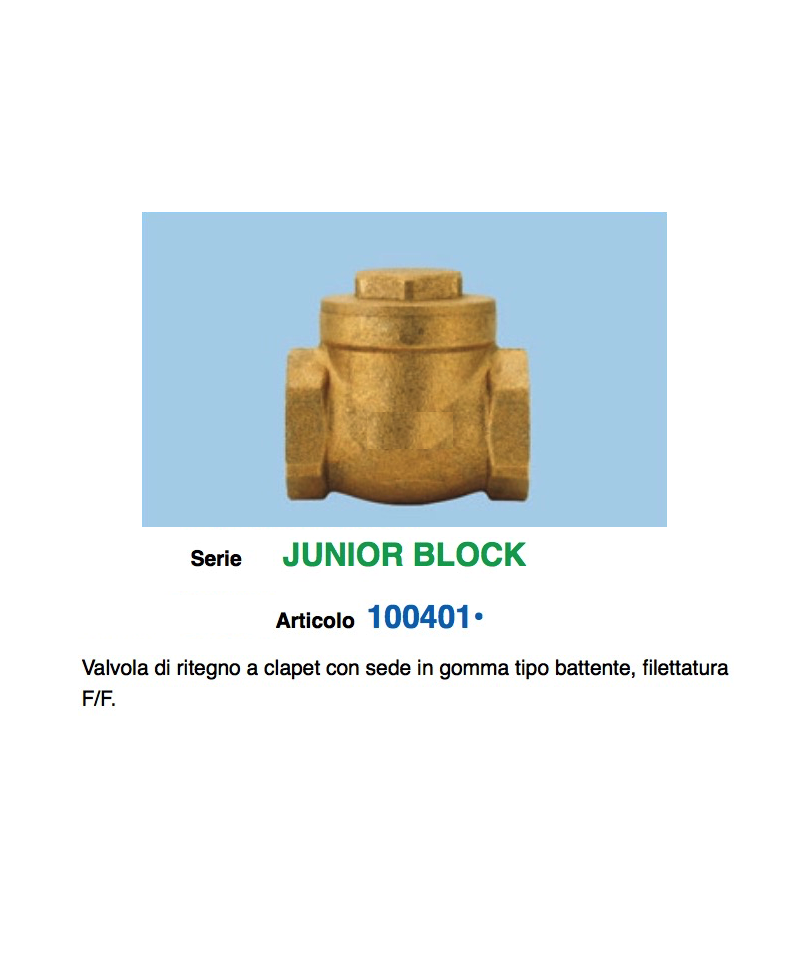

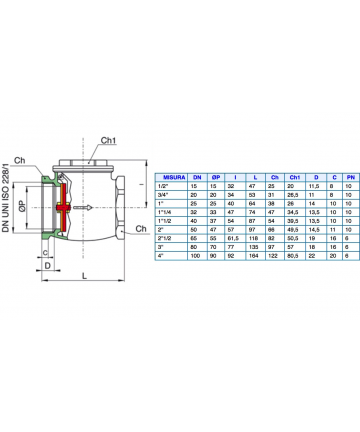

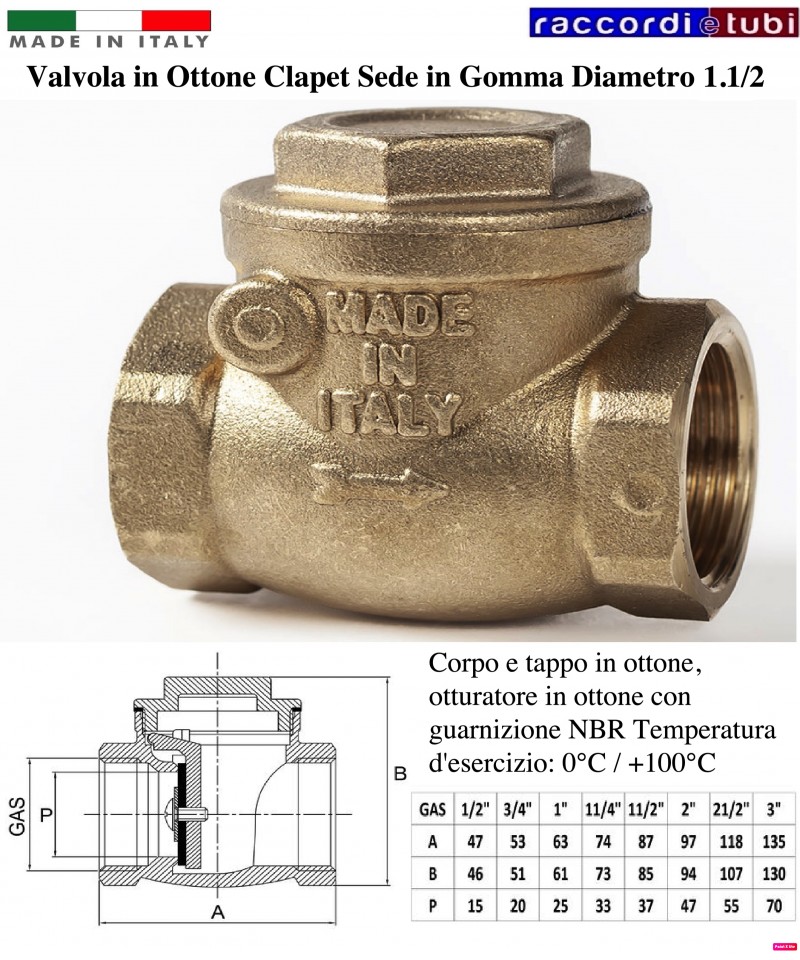

KLAPPEVENTIL D.11/2'' GUMMISITZ

Rückschlagventile mit transparentem Gehäuse

Rückschlagventil mit klarem Sichtfenster

*NETVITC SYSTEM*

Technische Merkmale

• Feder aus Edelstahl und auf Anfrage mit Beschichtung

in PTFE

• Zulässiger Betriebsdruck (PN): 16 bar – 232 psi

• Möglichkeit der Installation sowohl horizontal

als auch vertikal

• Verbindung durch Klemmstücke zum Verkleben oder Gewinde

• Material des Ventils (PVC-u) geeignet für den Kontakt mit

Trinkwasser gemäß den geltenden Vorschriften in Italien,

Frankreich, Deutschland, Niederlande, U.K. und skandinavischen Ländern.

LUFTBELÜFTUNGSVENTIL

SCHRÄGVENTIL MIT INNENRÜCKSCHLAGVENTIL MIT FEDER

BODENVENTIL

Gehäuse und Filter aus Messing, Stopfen aus

Messing mit SBR-Dichtung

Betriebstemperatur: 0°C / 90°C

RÜCKFLUSSVENTIL MANN-FRAU AUS MESSING

FÜR DIE RICHTUNG DES WASSERS SIEHE FOTO

BODENVENTIL

Körper und Filter aus Messing, Verschluss aus

Messing mit SBR-Dichtung

Belastungstemperatur: 0°C / 90°C

207

Überdrücke, Druckluftkreisläufe, Vakuumpumpen...

weiblich/weiblich

Beschreibung :

• DREHDRUCK PFA/PS in bar θ 60°
• KÖRPER : Gusseisen GJL mit Epoxidbeschichtung
• Sitz aus Edelstahl
• DICHTUNG : EPDM
• MEMBRAN : NR (Naturkautschuk)

SO

3037VC - VERCHROMTES ABSCHALTVENTIL MIT BEWEGLICHEN KAPPEN UND RÜCKFLUSSVENTIL

Verchromtes ABSCHALTVENTIL mit beweglichen Kappen.
• Gehäuse und Kugel aus CW617N Messing
• Verchromte Kugel
• Internes Rückflussventil
• Dichtungen aus EPDM
• Nenn Druck: 16bar
• Maximale Betriebstemperatur: 95°C
• Anschlüsse: weiblich-weiblich

EA291NF

klare Flüssigkeiten, Wasser, Gas, Schutz von Trinkwasserleitungen

weiblich/weiblich

Beschreibung :

• Druck PFA/PS in bar θ 80°
• Körper: Messing
• 2 gebohrte Anschlüsse 1/4, POM-Stopfen (Polyacetal)
• Führungssicherheitssystem: POM
• Dichtung: NBR
• Feder: Edelstahl

NEIGUNGSVENTIL MIT INTERNEM FEDERRÜCKSCHLAGVENTIL

RÜCKSCHLAGVENTIL MIT VOLLG Durchgang, F/F

Feder aus Edelstahl AISI 302. Dichtung aus NBR, Verschluss aus

amorpher Technopolimer (Polyetherimid-PEI).

Betriebstemperatur: -20°C / 100°C

3034VC - CHROMIERTES ABSCHNEIDVENTIL MIT BEWEGLICHEM KAPPE UND RÜCKSCHLAGVENTIL

Chromiertes ABSCHNEIDVENTIL mit beweglichem Kappe.
• Gehäuse und Kugel aus CW617N Messing
• Chromierte Kugel
• Internes Rückschlagventil
• Dichtungen aus EPDM
• Nenndruck: 16bar
• Maximale Betriebstemperatur: 95°C
• Anschlüsse: männlich-weiblich

TROPFVENTIL

Körper und Filter aus Messing, Dichtung aus

Messing mit SBR-Dichtung und Unterlegscheibe

aus Edelstahl AISI 304

Betriebstemperatur: 0°C / 90°C

VOLLSTÄNDIGES DURCHGANGS-RÜCKSCHLAGVENTIL, W/W

Feder aus AISI 302 Edelstahl. Dichtung aus NBR, Verschluss aus

amorphischem Technopolymer (Polyetherimid-PEI).

Betriebstemperatur: -20°C / 100°C

RÜCKSCHLAGVENTIL MIT VOLLEM DURCHGANG, W/W

Feder aus Edelstahl AISI 302, Dichtung aus NBR, Ventilteller aus

amorphem Technopolymer (Polyetherimid-PEI).

Betriebstemperatur: -20°C / 100°C
