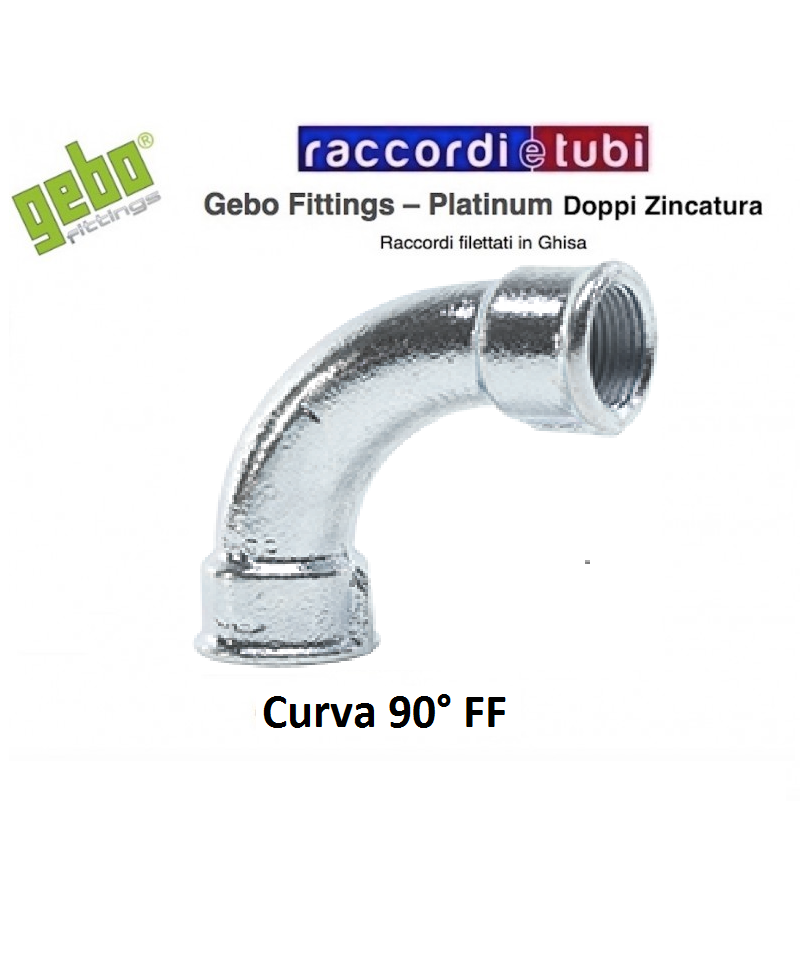

ZINKBLECH BOGEN FF.90ø Ø 3"

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Zeichensymbol A, die die Eigenschaften von gewindefurchenden Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw. geeignet, gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Sonderanwendungen:

Für Sonderanwendungen und Temperaturen unter –20 °C oder andere Abweichungen wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Gewindeverbindungen aus Guss

Produktnorm und Anwendungsbereich:

Die Gewindeverbindungen entsprechen der Norm EN 10242:1994 mit dem Symbol des Entwurfs A, das die Eigenschaften von gewindebereiten Gussverbindungen beschreibt.
Wie die genannte Norm vorschreibt, sind die Verbindungen geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings von GEBO entsprechen der Norm EN 10242:1994 mit dem Zeichensymbol A, das die Eigenschaften der gewindedichtenden Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbares Gas, Kohlenwasserstoffe usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere Abweichungen konsultieren Sie bitte das technische Büro von GEBO ITALIA Srl.

Gewindefittings aus Gusseisen

Produktnormen und Anwendungsbereich:

Die Gewindefittings entsprechen der Norm EN 10242:1994 Symbol A, die die Eigenschaften von gewindefertigen Gusseisen-Armaturen definiert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, brennbaren Gasen, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck bei Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (werte durch Interpolation erhalten)

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings entsprechen der Norm EN 10242:1994, Symbol A, welches die Eigenschaften von gegossenen, gewindebeschichteten Fittings spezifiziert.
Gemäß der genannten Norm sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngasen, Kohlenwasserstoffen usw., entsprechend den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Mindestdiensttemperatur: –20 °C
Druck bei Mindestdiensttemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte, die durch Interpolation erhalten wurden)

1. NORMEN UND IDENTIFIKATION

– Produktions- und Gebrauchsnorm EN 10242 : 1994

– Identifikation: Gemäß dem gewählten Material für die Produktion und der Art des Gewindes sind die Fittings der Klasse „A“ zugeordnet, was bedeutet:

• Sie werden in der Regel aus hochwertigem weißem Gussstahl EN-GJMW 400 - 5 hergestellt.

• Sie sind nach ISO 7/1 mit zylindrischem Innengewinde (Rp) und konischem Außengewinde (R) gewindet.

2. VERZINKUNG

Die BMF Fittings haben eine feuerverzinkte Oberfläche.

Wie in der Norm EN 10242 : 1994 vorgeschrieben, beträgt die Zinküberzugsmasse mehr als 500 g/m2, was eine minimale durchschnittliche Dicke von 70 μm impliziert.

Die Oberfläche ist mit einem rostschutzmittel versehen.

Die Oberflächen der Fittings sind frei von polycyclischen aromatischen Kohlenwasserstoffen.

Gewindeanschlüsse aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindeanschlüsse entsprechen der Norm EN 10242:1994, Symbol des Zeichens A, die die Eigenschaften von gewindegestellten, duktilen Gusseisenanschlüssen festlegt.
Wie in der genannten Norm vorgeschrieben, sind die Anschlüsse geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbaren Gasen, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: -20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen -20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Entwurfs A, die die Eigenschaften der gewindefertigen Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (werte durch Interpolation erhalten)

Gebo Fittings – Platinum

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Symbol von Zeichnung A, die die Eigenschaften von gewindegeschmiedeten Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw., gemäß den Grenzwerten für Druck und Temperatur.

1) Normale Anwendungen:

Minimaler Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte, die durch Interpolation erhalten wurden)

2) Spezielle Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder abweichende andere Bedingungen kontaktieren Sie bitte die technische Abteilung von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Gewindeanschlüsse aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindeanschlüsse entsprechen der Norm EN 10242:1994 Symbol A, die die Eigenschaften von gewindegängigen, einkernigen Gusseisenverbindungen festlegt.
Wie in der genannten Norm vorgeschrieben, sind die Anschlüsse geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbaren Gasen, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Spezialanwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere Abweichungen wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

1. NORMEN UND IDENTIFIKATION

– Produktions- und Gebrauchsnorm EN 10242 : 1994

– Identifizierung: Entsprechend dem gewählten Material für die Produktion und der Art des Gewindes sind die Verbindungen der Klasse „A“ zugeordnet, das bedeutet:

• Sie werden in der Regel aus hochwertigem EN-GJMW 400 - 5 gussfähigem, weißem Hartguss hergestellt.

• Sie sind nach ISO 7/1 mit zylindrischem Innengewinde (Rp) und konischem Außengewinde (R) gewindeverarbeitet.

2. VERZINKUNG

Die BMF-Verbindungen haben eine heiß verzinkte Oberfläche.

Wie in der Norm EN 10242 : 1994 vorgeschrieben, beträgt die Schichtdicke des Zinküberzugs mehr als 500 g/m2, was eine durchschnittliche Mindestdicke von 70 μm voraussetzt.

Die Oberfläche ist durch einen antioxidativen Lack geschützt.

Die Oberflächen der Verbindungen sind frei von polyzyklischen aromatischen Kohlenwasserstoffen.

Gewindedichtungen aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindedichtungen entsprechen der Norm EN 10242:1994, Symbol der Zeichnung A, die die Merkmale von gewindedichtungen aus gusseisen beschreibt.
Wie in der genannten Norm vorgeschrieben, sind die Dichtungen geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: -20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen -20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte erhalten durch Interpolation)

Gewindedetails aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindedetails entsprechen der Norm EN 10242:1994, Symbol Zeichnung A, die die Eigenschaften von gewindestück aus duktilem Gusseisen spezifiziert.
Gemäß der genannten Norm sind die Details geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw. innerhalb der Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: 20 bis 25 bar (Werte durch Interpolation erhalten)

GEBO Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Symbol A, die die Eigenschaften der gewindefurchenden Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, brennbaren Gasen, Kohlenwasserstoffen usw. geeignet, gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei der minimalen Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für besondere Anwendungen und Temperaturen unter –20 °C oder andere verschiedene wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings entsprechen der Norm EN 10242:1994, Symbol A, die die Eigenschaften von gewindelosen Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgesehen, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck bei Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings entsprechen der Norm EN 10242:1994, Symbol A, die die Eigenschaften von gewindefertigen Gusseisenfittings für das Transportwesen spezifiziert.
Wie von der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: 20 bis 25 bar (Werte, die durch Interpolation erhalten wurden)
