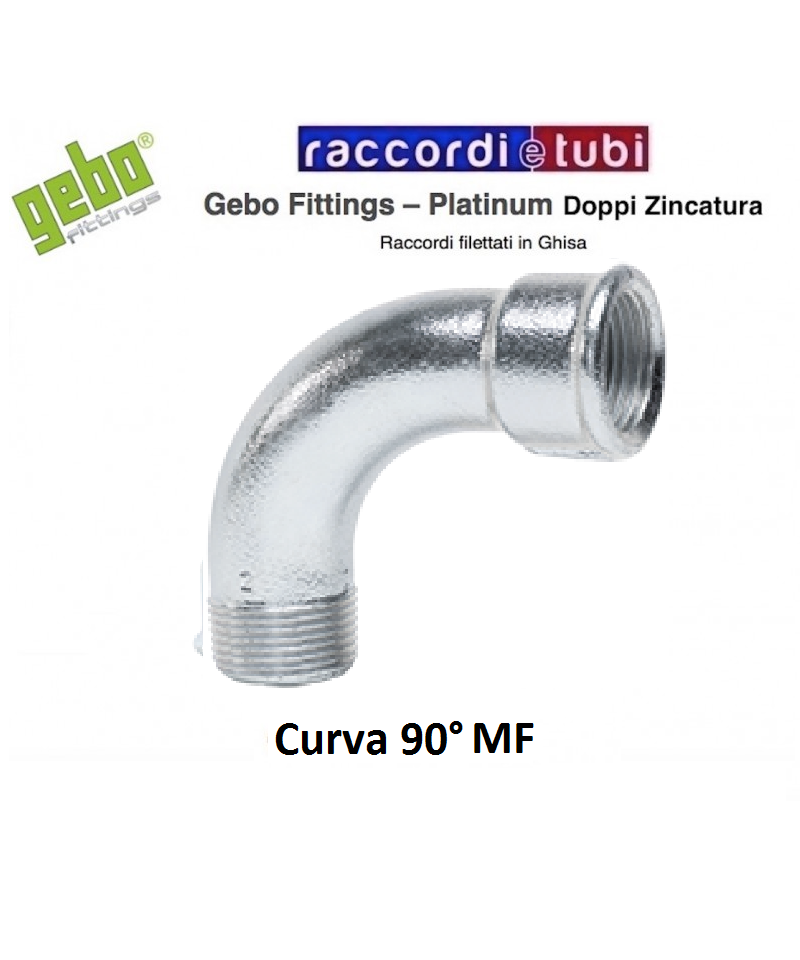

ZINKEISENBIEGUNG MF 90ø Ø 1.1/2

1. NORMATIV UND IDENTIFIZIERUNG

– Produktions- und Gebrauchsnormen EN 10242 : 1994

– Identifizierung: Entsprechend dem für die Produktion gewählten Material und der Art des Gewindes sind die Fittings der Klasse „A“ zugeordnet, das bedeutet:

• Sie werden in der Regel aus hochwertigem, weißem Gusseisen (EN-GJMW 400 - 5) hergestellt.

• Sie sind gemäß ISO 7/1 mit einem zylindrischen Innengewinde (Rp) und einem konischen Außengewinde (R) gewindegewaltet.

2. VERZINKUNG

Die BMF-Fittings haben eine feuerverzinkte Oberfläche.

Wie in der Norm EN 10242 : 1994 vorgeschrieben, beträgt die Zinküberzugsmasse mehr als 500 gr/m2, was eine minimale mittlere Dicke von 70 μm voraussetzt.

Die Oberfläche ist durch einen antioxidantiven Lack geschützt.

Die Oberflächen der Fittings sind frei von polycyclischen aromatischen Kohlenwasserstoffen.

Gewindeverbindungsstücke aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindeverbindungsstücke entsprechen der Norm EN 10242:1994, Symbol des Zeichens A, die die Eigenschaften der gewindefitting aus schmiedbarem Gusseisen spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Verbindungen geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei der minimalen Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte erhalten durch Interpolation)

Gebo Fittings – Platinum

Produktnorm und Anwendungsbereich:

Die GEBO Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Zeichens A, die die Eigenschaften von gewundenen Gussfittings spezifiziert.
Wie in der genannten Norm vorgesehen, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Sonderanwendungen:

Für Sonderanwendungen und Temperaturen unter –20 °C oder andere Abweichungen wenden Sie sich bitte an das technische Büro von GEBO ITALIA Srl.

1. NORMEN UND IDENTIFIKATION

– Produktions- und Gebrauchsnorm EN 10242 : 1994

– Identifizierung: Entsprechend dem gewählten Material für die Produktion und der Art des Gewindes sind die Verbindungen der Klasse „A“ zugeordnet, das bedeutet:

• Sie werden in der Regel aus hochwertigem EN-GJMW 400 - 5 gussfähigem, weißem Hartguss hergestellt.

• Sie sind nach ISO 7/1 mit zylindrischem Innengewinde (Rp) und konischem Außengewinde (R) gewindeverarbeitet.

2. VERZINKUNG

Die BMF-Verbindungen haben eine heiß verzinkte Oberfläche.

Wie in der Norm EN 10242 : 1994 vorgeschrieben, beträgt die Schichtdicke des Zinküberzugs mehr als 500 g/m2, was eine durchschnittliche Mindestdicke von 70 μm voraussetzt.

Die Oberfläche ist durch einen antioxidativen Lack geschützt.

Die Oberflächen der Verbindungen sind frei von polyzyklischen aromatischen Kohlenwasserstoffen.

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings entsprechen der Norm EN 10242:1994, Symbol A, die die Eigenschaften von gewindelosen Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgesehen, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck bei Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings entsprechen der Norm EN 10242:1994, Symbol der Zeichnung A, die die Eigenschaften von gewindebehälter Gusseisen beschreibt.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

1. NORMATIV UND IDENTIFIZIERUNG

– Produktions- und Gebrauchsnorm EN 10242 : 1994

– Identifikation: In Übereinstimmung mit dem gewählten Material für die Produktion und der Art des Gewindes sind die Fittings der Klasse "A" zugeordnet, das bedeutet:

• Sie werden im Allgemeinen aus hochwertigem, weißem Gusseisen nach EN-GJMW 400 - 5 hergestellt.

• Sie sind nach ISO 7/1 mit zylindrischem Innengewinde (Rp) und konischem Außengewinde (R) gewinde.

2. VERZINKUNG

Die BMF-Fittings haben eine feuerverzinkte Oberfläche.

Wie es die Norm EN 10242 : 1994 vorschreibt, beträgt die Schichtdicke der Zinkbeschichtung mehr als 500 g/m2, was eine durchschnittliche Mindestdicke von 70 μm voraussetzt.

Die Oberfläche ist durch einen Antioxidanslack geschützt.

Die Oberflächen der Fittings sind frei von polycyclischen aromatischen Kohlenwasserstoffen.

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings entsprechen der Norm EN 10242:1994, Zeichen A, die die Eigenschaften von gewindefertig bearbeiteten Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

GEBO Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Symbol für die Zeichnung A, die die Eigenschaften von gewindegestandenen Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw., entsprechend den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: 20 bis 25 bar (Werte, die durch Interpolation ermittelt wurden)

2) Besondere Anwendungen:

Für besondere Anwendungen und Temperaturen unter –20 °C oder anderen Anfragen kontaktieren Sie bitte das technische Büro von GEBO ITALIA Srl.

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings entsprechen der Norm EN 10242:1994, Zeichen A, die die Eigenschaften von gewindefittings aus duktiler Gusseisen spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, brennbaren Gasen, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: -20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen -20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO Gewindefittings entsprechen der Norm EN 10242:1994, Symbol A, die die Eigenschaften von gewindefreiem, gusseisenem Fittings spezifiziert.
Wie in der zitierten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck bei Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere abweichende bitte das technische Büro von GEBO ITALIA Srl konsultieren.

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Zeichens A, die die Eigenschaften von gewindefreien Gusseisenfittings spezifiziert.
Gemäß der genannten Norm sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte, die durch Interpolation erhalten wurden)

GEBO Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Symbol A, die die Eigenschaften der gewindefurchenden Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, brennbaren Gasen, Kohlenwasserstoffen usw. geeignet, gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei der minimalen Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für besondere Anwendungen und Temperaturen unter –20 °C oder andere verschiedene wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

ELASTISCHER ANTI-VIBRATIONSGELENK MIT GEWINDE AUS GUMMI

mit Gusseisenflanschen FÜR WASSER

- Körper aus Neopren-Gummi

- Muffe und Ring aus verzinktem Gusseisen

- Bewegungen von Kompression, Biegung, Dehnung, minimaler Versatz

- antivibrationsfunktion

- spezielle Version mit Zertifizierung für Trinkwasser

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Designs A, die die Eigenschaften von gewindefitter Gusseisen beschreibt.
Wie in der genannten Norm vorgeschrieben, sind die Fittings für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw. geeignet, gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (durch Interpolation erhaltene Werte)
