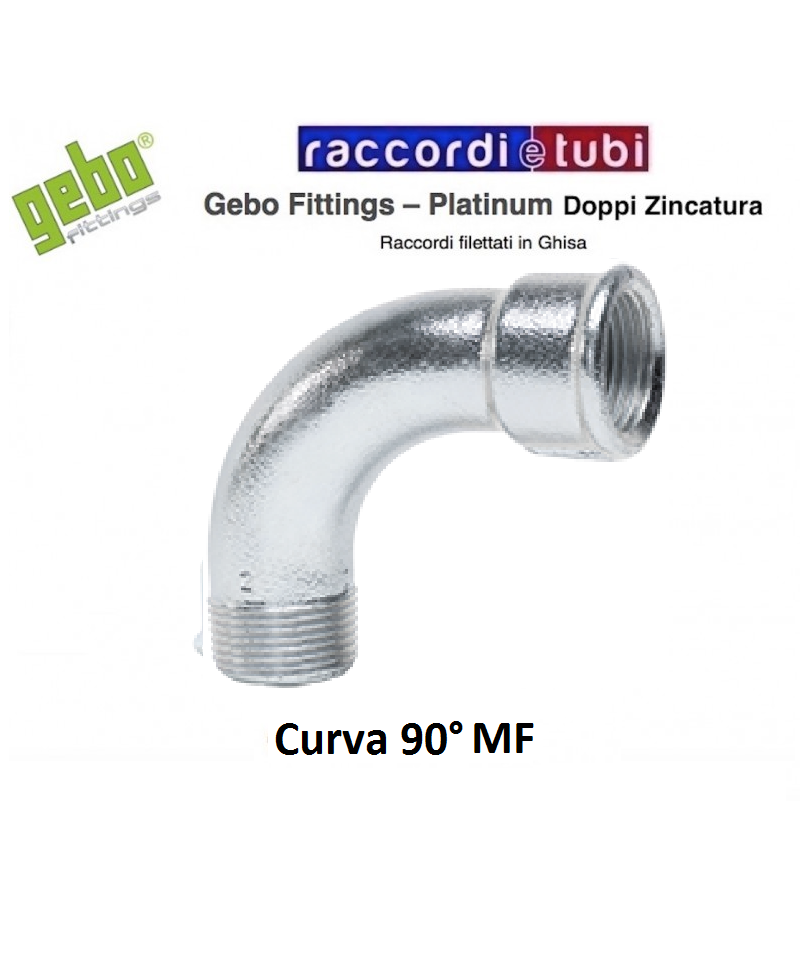

EISENZINK-BIEGUNG MF 90ø Ø 2"

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings entsprechen der Norm EN 10242:1994, Zeichensymbol A, die die Eigenschaften der gewindefertigen Gusseisenfittings spezifiziert.
Wie in der genannten Norm gefordert, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbaren Gasen, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte, die durch Interpolation erhalten wurden)

Gebo Fittings – Platin

Produktnorm und Anwendungsbereich:

Die Gewindefittings von GEBO entsprechen der Norm EN 10242:1994, Symbol A, die die Eigenschaften von gewundenen Gusseisenfittings festlegt.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw. gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation ermittelt)

2) Sonderanwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Produktnorm und Anwendungsbereich:

Die GEBO-Gewinderohre entsprechen der Norm EN 10242:1994, Zeichensymbol A, das die Eigenschaften von gewälztem Gusseisen-Gewinderohren spezifiziert.
So wie es die genannte Norm vorschreibt, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffe usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Mindestbetriebstemperatur: –20 °C
Druck bei der Mindestbetriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation ermittelt)

2) Sonderanwendungen:

Für Sonderanwendungen und Temperaturen unter –20 °C oder andere abweichende Temperaturen wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

1. NORMUNG UND IDENTIFIZIERUNG

– Produktions- und Verwendungsnorm EN 10242: 1994

– Identifizierung: Je nach dem gewählten Material für die Produktion und der Art des Gewindes sind die Fittings der Klasse „A“ zugeordnet, was bedeutet:

• Sie werden in der Regel aus hochqualitativem weißem Guss EN-GJMW 400 - 5 hergestellt.

• Sie sind nach ISO 7/1 mit zylindrischem Innengewinde (Rp) und konischem Außengewinde (R) gewinde.

2. VERZINKUNG

Die BMF-Fittings sind heiß verzinkt.

Wie von der Norm EN 10242: 1994 vorgeschrieben, liegt die Masse der Zinkbeschichtung über 500 g/m2, was eine durchschnittliche minimale Dicke von 70 μm voraussetzt.

Die Oberfläche ist mit einem antioxidativen Lack geschützt.

Die Oberflächen der Fittings sind frei von polycyclischen aromatischen Kohlenwasserstoffen.

1. NORMEN UND IDENTIFIKATION

– Produktions- und Gebrauchsnorm EN 10242 : 1994

– Identifikation: Gemäß dem gewählten Material für die Produktion und der Art des Gewindes sind die Fittings der Klasse „A“ zugeordnet, was bedeutet:

• Sie werden in der Regel aus hochwertigem weißem Gussstahl EN-GJMW 400 - 5 hergestellt.

• Sie sind nach ISO 7/1 mit zylindrischem Innengewinde (Rp) und konischem Außengewinde (R) gewindet.

2. VERZINKUNG

Die BMF Fittings haben eine feuerverzinkte Oberfläche.

Wie in der Norm EN 10242 : 1994 vorgeschrieben, beträgt die Zinküberzugsmasse mehr als 500 g/m2, was eine minimale durchschnittliche Dicke von 70 μm impliziert.

Die Oberfläche ist mit einem rostschutzmittel versehen.

Die Oberflächen der Fittings sind frei von polycyclischen aromatischen Kohlenwasserstoffen.

1. NORMEN UND IDENTIFIZIERUNG

– Produktions- und Gebrauchsnorm EN 10242 : 1994

– Identifikation: In Übereinstimmung mit dem gewählten Material für die Herstellung und der Art des Gewindes sind die Fittings als Klasse „A“ identifiziert, das bedeutet:

• Sie werden im Allgemeinen aus hochwertigem, weißhergebranntem Gusseisen EN-GJMW 400 - 5 hergestellt.

• Sie sind gemäß ISO 7/1 mit einem zylindrischen Innengewinde (Rp) und einem konischen Außengewinde (R) gewinde.

2. VERZINKUNG

Die BMF-Fittings haben eine heißverzinkte Oberfläche.

Wie in der Norm EN 10242 : 1994 vorgeschrieben, beträgt die Masse der Zinkbeschichtung mehr als 500 g/m2, was eine durchschnittliche Mindestdicke von 70 μm voraussetzt.

Die Oberfläche ist mit einer antioxidativen Farbe geschützt.

Die Oberflächen der Fittings sind frei von polycyclischen aromatischen Kohlenwasserstoffen.

Gebo Fittings – Platinum

Produktnorm und Anwendungsbereich:

Die Gewindeverbindungen GEBO entsprechen der Norm EN 10242:1994 Zeichen A, die die Eigenschaften von verzinkten Gusseisen-Gewindeverbindungen spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Verbindungen geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, brennbaren Gasen, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Arbeitsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Arbeitsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte ermittelt durch Interpolation)

2) Sonderanwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere unterschiedliche wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings entsprechen der Norm EN 10242:1994, Zeichen A, die die Eigenschaften der gewindegewalzten Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Mindestbetriebstemperatur: –20 °C
Druck bei der Mindestbetriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings entsprechen der Norm EN 10242:1994 Symbol des Entwurfs A, die die Eigenschaften der gewindelosen Gusseisenfittings angibt.
Wie in der zitierten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

Gewindefittings aus Gusseisen

Produktvorschriften und Anwendungsbereich:

Die Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Entwurfs A, die die Eigenschaften der gewindefertigen Gusseisenfittings festlegt.
Wie in der zitierten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, brennbarem Gas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte, die durch Interpolation erhalten wurden)

Gewindeverbindungen aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindeverbindungen entsprechen der Norm EN 10242:1994 Symbol der Zeichnung A, die die Eigenschaften von gewindeeingedrückten Gusseisenleitungen spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Verbindungen geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

Gebo Fittings – Platin

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Designs A, die die Eigenschaften der gewindeflächen Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte, die durch Interpolation erhalten wurden)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere Unterschiede wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Produktnorm und Anwendungsbereich:

Die GEBO Gewindefittings entsprechen der Norm EN 10242:1994, Symbol A, die die Eigenschaften von gewindedelbaren Gusseisenfittings spezifiziert.
Gemäß der genannten Norm sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, brennbaren Gasen, Kohlenwasserstoffen usw., innerhalb der Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere abweichende Bedingungen konsultieren Sie bitte die technische Abteilung von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Zeichen A, die die Eigenschaften der gewindegeschneideten, schmiedbaren Gussfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw. geeignet, gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Sonderanwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere unterschiedliche wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Gewindefittings aus Gusseisen

Produktnormen und Anwendungsbereich:

Die Gewindefittings entsprechen der Norm EN 10242:1994 Symbol A, die die Eigenschaften von gewindefertigen Gusseisen-Armaturen definiert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, brennbaren Gasen, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck bei Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (werte durch Interpolation erhalten)

1. NORMATIVEN UND IDENTIFIZIERUNG

– Produktions- und Gebrauchsnorm EN 10242 : 1994

– Identifizierung: In Übereinstimmung mit dem gewählten Material für die Produktion und der Art des Gewindes sind die Verbindungen der Klasse „A“ zugeordnet, was folgendes bedeutet:

• Sie werden allgemein in hochqualitativem weißem Gusseisen EN-GJMW 400 - 5 hergestellt.

• Sie sind nach ISO 7/1 mit innerem zylindrischen Gewinde (Rp) und äußerm kegelförmigem Gewinde (R) gewunden.

2. VERZINKUNG

Die BMF-Verbindungen haben eine Feuerverzinkung.

Wie in der Norm EN 10242 : 1994 vorgeschrieben, liegt die Masse der Zinkbeschichtung über 500 g/m2, was eine durchschnittliche Mindestdicke von 70 μm voraussetzt.

Die Oberfläche ist mit einer antioxidativen Beschichtung geschützt.

Die Oberflächen der Verbindungen sind frei von polyzyklischen aromatischen Kohlenwasserstoffen.
