Artikel-Nr.: 059223
Gebo Fittings – Platinum

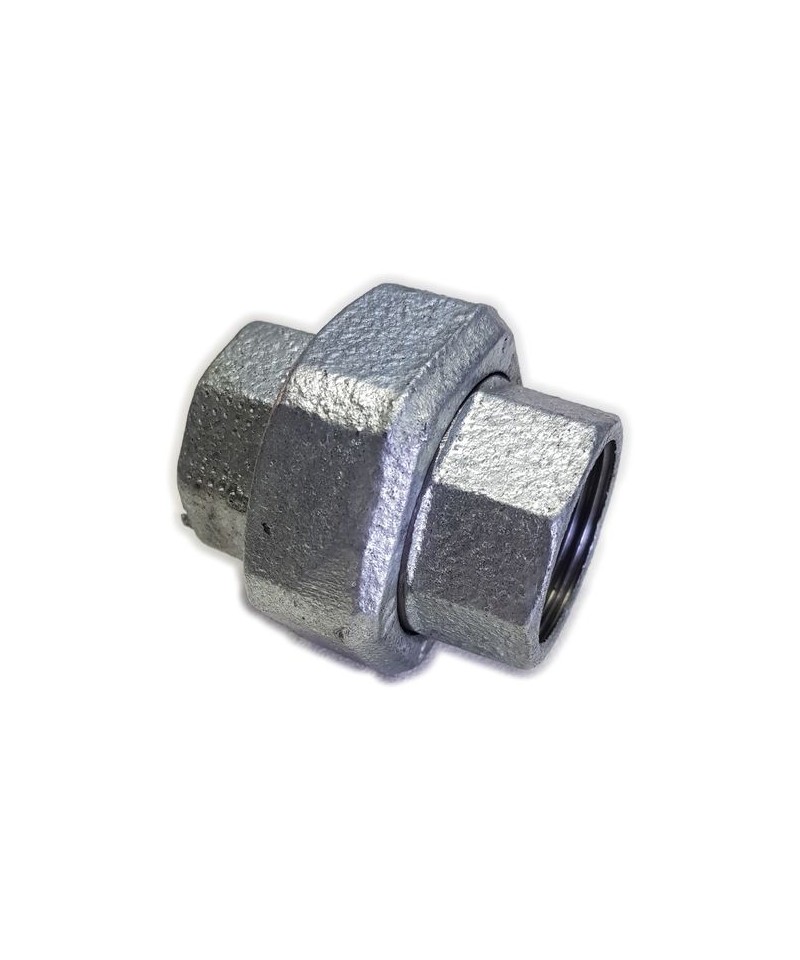

Gewindefittings aus Gusseisen
Produktnorm und Anwendungsbereich:
Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Zeichnungssymbol A, welche die Eigenschaften von gewindefreien Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, brennbare Gase, Kohlenwasserstoffe usw. gemäß den Druck- und Temperaturgrenzwerten geeignet.
1) Normale Anwendungen:
Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen von –20 °C bis 120 °C: 25 bar
Betriebsdruck für Temperaturen von 120 °C bis 300 °C: 20 bis 25 bar (Werte durch Interpolation erhalten)
2) Besondere Anwendungen:
Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere abweichende Aussprache kontaktieren Sie bitte die technische Abteilung von GEBO ITALIA Srl.
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Gebo Fittings – Platinum
Gewindefittings aus Gusseisen
Produktnorm und Anwendungsbereich:
Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Zeichnungssymbol A, welche die Eigenschaften von gewindefreien Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, brennbare Gase, Kohlenwasserstoffe usw. gemäß den Druck- und Temperaturgrenzwerten geeignet.
1) Normale Anwendungen:
Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen von –20 °C bis 120 °C: 25 bar
Betriebsdruck für Temperaturen von 120 °C bis 300 °C: 20 bis 25 bar (Werte durch Interpolation erhalten)
2) Besondere Anwendungen:
Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere abweichende Aussprache kontaktieren Sie bitte die technische Abteilung von GEBO ITALIA Srl.
Verlängerungsschraube aus verzinktem Stahl
Beschreibung:
Eigenschaften: entsprechend DIN EN 10241
Material: Rohr aus Stahl gemäß DIN EN 10255
Gewinde: entsprechend der Norm ISO 7/1
Gebo Fittings – Platinum
Gewindeverbindungen aus Gusseisen
Produktnorm und Anwendungsbereich:
Die GEBO-Gewindeverbindungen entsprechen der Norm EN 10242:1994, Symbol Zeichnung A, die die Eigenschaften von gewindeverletztem Gusseisen festlegt.
Wie in der genannten Norm vorgeschrieben, sind die Verbindungen geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw. gemäß den Druck- und Temperaturgrenzen.
1) Normale Anwendungen:
Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Arbeitsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Arbeitsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)
2) Besondere Anwendungen:
Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.
Gebo Fittings – Platinum
Gewindefittings aus Gusseisen
Produktnorm und Anwendungsbereich:
Die Gewindefittings von GEBO entsprechen der Norm EN 10242:1994 Symbol des Entwurfs A, die die Eigenschaften von gewindefertigen Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.
1) Normale Anwendungen:
Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)
2) Besondere Anwendungen:
Für spezielle Anwendungen und Temperaturen unter –20 °C oder anderen abweichenden Bedingungen wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.
Verlängerungsschraube aus verzinktem Stahl
Beschreibung:
Eigenschaften: entspricht der DIN EN 10241
Material: Rohr aus Stahl entsprechend der DIN EN 10255
Gewinde: entspricht der Norm ISO 7/1
Verlängerungsschraube aus verzinktem Stahl
Beschreibung:
Eigenschaften: entsprechend der DIN EN 10241
Material: Rohr aus Stahl gemäß DIN EN 10255
Gewinde: entsprechend der Norm ISO 7/1
Produktnorm und Anwendungsbereich:
Die GEBO Gewindefittings entsprechen der Norm EN 10242:1994, Symbolzeichnung A, die die Eigenschaften von gegossenen Gusseisen-Gewindefittings festlegt.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.
1) Normale Anwendungen:
Mindestbetriebstemperatur: –20 °C
Druck bei der minimalen Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)
2) Sonderanwendungen:
Für Sonderanwendungen und Temperaturen unter –20 °C oder anderen abweichenden Bedingungen wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.
Produktnorm und Anwendungsbereich:
Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Symbol A, die die Eigenschaften von gewalzten Gusseisen-Gewindefittings festlegt.
Entsprechend der genannten Norm sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw., gemäß den Druck- und Temperaturgrenzen.
1) Normale Anwendungen:
Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)
2) Besondere Anwendungen:
Für besondere Anwendungen und Temperaturen unter –20 °C oder andere abweichende Anfragen kontaktieren Sie bitte die technische Abteilung von GEBO ITALIA Srl.
Gebo Fittings – Platinum
Gewindefittings aus Gusseisen
Produktnorm und Anwendungsbereich:
Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Symbol der Zeichnung A, die die Eigenschaften von gewindegeschältem Gusseisen beschreibt.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, brennbarem Gas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.
1) Normale Anwendungen:
Mindestbetriebstemperatur: –20 °C
Druck bei der minimalen Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen von –20 °C bis 120 °C: 25 bar
Betriebsdruck für Temperaturen von 120 °C bis 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)
2) Besondere Anwendungen:
Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere, wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.
1. NORMATIV UND IDENTIFIZIERUNG
– Produktions- und Anwendungsnorm EN 10242 : 1994
– Identifizierung: Entsprechend dem für die Herstellung gewählten Material und der Art des Gewindes sind die Fittings der Klasse ”A” zugeordnet, was bedeutet:
• Sie werden in der Regel aus hochqualitativem, weißherbigem Guss EN-GJMW 400 - 5 hergestellt.
• Sie sind gemäß ISO 7/1 mit innerem zylindrischem Gewinde (Rp) und äußerem konischem Gewinde (R) gewalzt.
2. VERZINKUNG
Die BMF-Fittings haben eine feuerverzinkte Oberfläche.
Wie in der Norm EN 10242 : 1994 vorgeschrieben, ist die Zinküberzugsmasse größer als 500 g/m2, was eine minimale durchschnittliche Dicke von 70 μm impliziert.
Die Oberfläche ist mit einem antioxidativen Lack geschützt.
Die Oberflächen der Fittings sind frei von polyzyklischen aromatischen Kohlenwasserstoffen.
Gebo Fittings – Platinum
Gewindefittings aus Gusseisen
Produktnorm und Anwendungsbereich:
Die GEBO Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Entwurfs A, die die Eigenschaften von gewindefertigen Gusseisen-Fittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.
1) Normale Anwendungen:
Minimalbetriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)
2) Besondere Anwendungen:
Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere abweichende Bedingungen wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.
GEBO Fittings – Platinum
Produktnorm und Anwendungsbereich:
Die GEBO Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Entwurfs A, die die Eigenschaften von gewindeeisierten, gussierten Fittings festlegt.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, brennbarem Gas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.
1) Normale Anwendungen:
Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)
2) Spezielle Anwendungen:
Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere, konsultieren Sie bitte die technische Abteilung von GEBO ITALIA Srl.
Verlängerungsschraube aus verzinktem Stahl
Beschreibung:
Eigenschaften: entsprechend DIN EN 10241
Material: Rohr aus Stahl entsprechend DIN EN 10255
Gewinde: entsprechend ISO 7/1
Gewindefittings aus Gusseisen
Produktnorm und Anwendungsbereich:
Die Gewindefittings entsprechen der Norm EN 10242:1994, Symbol A, die die Eigenschaften von gewindefertigen Gusseisenfittings für das Transportwesen spezifiziert.
Wie von der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw., gemäß den Druck- und Temperaturgrenzen.
1) Normale Anwendungen:
Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: 20 bis 25 bar (Werte, die durch Interpolation erhalten wurden)
Gewindedetails aus Gusseisen
Produktnorm und Anwendungsbereich:
Die Gewindedetails entsprechen der Norm EN 10242:1994, Symbol Zeichnung A, die die Eigenschaften von gewindestück aus duktilem Gusseisen spezifiziert.
Gemäß der genannten Norm sind die Details geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw. innerhalb der Druck- und Temperaturgrenzen.
1) Normale Anwendungen:
Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: 20 bis 25 bar (Werte durch Interpolation erhalten)
TYPE DSK
zur Reparatur von Löchern, Rissen und porösen Stellen
Für PE-Rohre 20 mm – 110 mm:
