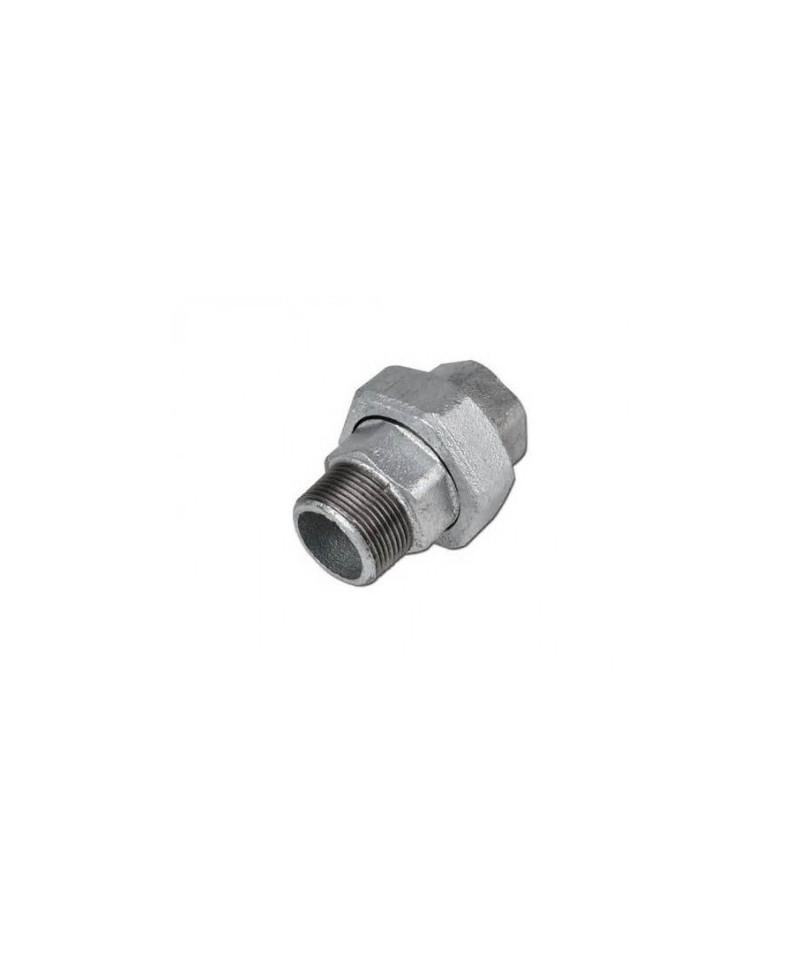

BOCCHETTONE EISEN VERZINKT 4" KONISCH GERAD MF

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings von GEBO entsprechen der Norm EN 10242:1994, Symbol Zeichnung A, die die Eigenschaften der gewindefertigen Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbaren Gasen, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck bei Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere abweichende Bedingungen wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Produktnorm und Anwendungsbereich:

Die GEBO Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Zeichens A, die die Eigenschaften von gewinded Gussfittings festlegt.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturlimits.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für besondere Anwendungen und Temperaturen unter –20 °C oder andere Richtungen, wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994 Symbolzeichnung A, die die Eigenschaften von gewindefertigen Gusseisen beschreibt.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für besondere Anwendungen und Temperaturen unter –20 °C oder andere wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

1. NORMEN UND IDENTIFIZIERUNG

– Produktions- und Gebrauchsnorm EN 10242 : 1994

– Identifikation: In Übereinstimmung mit dem gewählten Material für die Herstellung und der Art des Gewindes sind die Fittings als Klasse „A“ identifiziert, das bedeutet:

• Sie werden im Allgemeinen aus hochwertigem, weißhergebranntem Gusseisen EN-GJMW 400 - 5 hergestellt.

• Sie sind gemäß ISO 7/1 mit einem zylindrischen Innengewinde (Rp) und einem konischen Außengewinde (R) gewinde.

2. VERZINKUNG

Die BMF-Fittings haben eine heißverzinkte Oberfläche.

Wie in der Norm EN 10242 : 1994 vorgeschrieben, beträgt die Masse der Zinkbeschichtung mehr als 500 g/m2, was eine durchschnittliche Mindestdicke von 70 μm voraussetzt.

Die Oberfläche ist mit einer antioxidativen Farbe geschützt.

Die Oberflächen der Fittings sind frei von polycyclischen aromatischen Kohlenwasserstoffen.

Verlängerungsschraube aus verzinktem Stahl

Beschreibung:

Eigenschaften: entsprechend der DIN EN 10241

Material: Rohr aus Stahl entsprechend der DIN EN 10255

Gewinde: entsprechend der Norm ISO 7/1

Produktnorm und Anwendungsbereich:

Die GEBO-Gewinderohre entsprechen der Norm EN 10242:1994, Symbolzeichnung A, die die Eigenschaften von gegossenen, gewindeeingeschraubten Verbindungen aus Gusseisen festlegt.
Wie in der genannten Norm vorgeschrieben, sind die Verbindungen geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, Brenngasen, Kohlenwasserstoffen usw., innerhalb der Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere konsultieren Sie bitte die technische Abteilung von GEBO ITALIA Srl.

Verlängerungsschraube aus verzinktem Stahl

Beschreibung:

Merkmale: entsprechend DIN EN 10241

Material: Rohr aus Stahl gemäß DIN EN 10255

Gewinde: gemäß Norm ISO 7/1

Gebo Fittings – Platinum

Produktnorm und Anwendungsbereich:

Die Gewindefittings von GEBO entsprechen der Norm EN 10242:1994, Symbol des Zeichens A, die die Eigenschaften von gewindefittenden Rohrleitungen aus ductilem Gusseisen spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Spezielle Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere verschiedene konsultieren Sie bitte das technische Büro von GEBO ITALIA Srl.

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindeverbindungen entsprechen der Norm EN 10242:1994, Zeichnungssymbol A, die die Eigenschaften von gewindegemachten Gusseisenverbindungen definiert.
Wie in der genannten Norm vorgeschrieben, sind die Verbindungen geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere abweichende Temperaturen wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Verlängerungsschraube aus verzinktem Stahl

Beschreibung:

Eigenschaften: entsprechend DIN EN 10241

Material: Rohr aus Stahl entsprechend DIN EN 10255

Gewinde: entsprechend ISO 7/1

Verlängerungsschraube aus verzinktem Stahl

Beschreibung:

Eigenschaften: entsprechend der DIN EN 10241

Material: Rohr aus Stahl entsprechend der DIN EN 10255

Gewindetyp: entsprechend der Norm ISO 7/1

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Zeichens A, welche die Eigenschaften von gewindegeschneiderte Gusseisernormen definiert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, Brenngas, Kohlenwasserstoffen usw. innerhalb der Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Verlängerungsschraube aus verzinktem Stahl

Beschreibung:

Merkmale: entspricht der DIN EN 10241

Material: Rohr aus Stahl gemäß DIN EN 10255

Gewinde: entspricht dem Standard ISO 7/1

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Entwurfs A, die die Eigenschaften von gewindegeschlossenen Gusseisenfittings festlegt.
Wie die genannte Norm vorschreibt, sind die Fittings zum Transport von Flüssigkeiten, Luft, Gasen, Wasser, Brenngas, Kohlenwasserstoffen usw. geeignet, gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Betriebstemperatur min: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Entwurfs A, die die Merkmale von gewindefurchenden Gusseisenfittings definiert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffe usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte interpoliert)

2) Besondere Anwendungen:

Für besondere Anwendungen und Temperaturen unter –20 °C oder andere verschiedene Konsultieren Sie bitte die technische Abteilung von GEBO ITALIA Srl.

Produktnorm und Anwendungsbereich:

Die GEBO-Rohre sind gemäß der Norm EN 10242:1994 mit dem Symbol A konform, die die Eigenschaften von gewindegeschützten Gussrohren spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Rohre geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte erhalten durch Interpolation)

2) Spezialanwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere Abweichungen wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.
