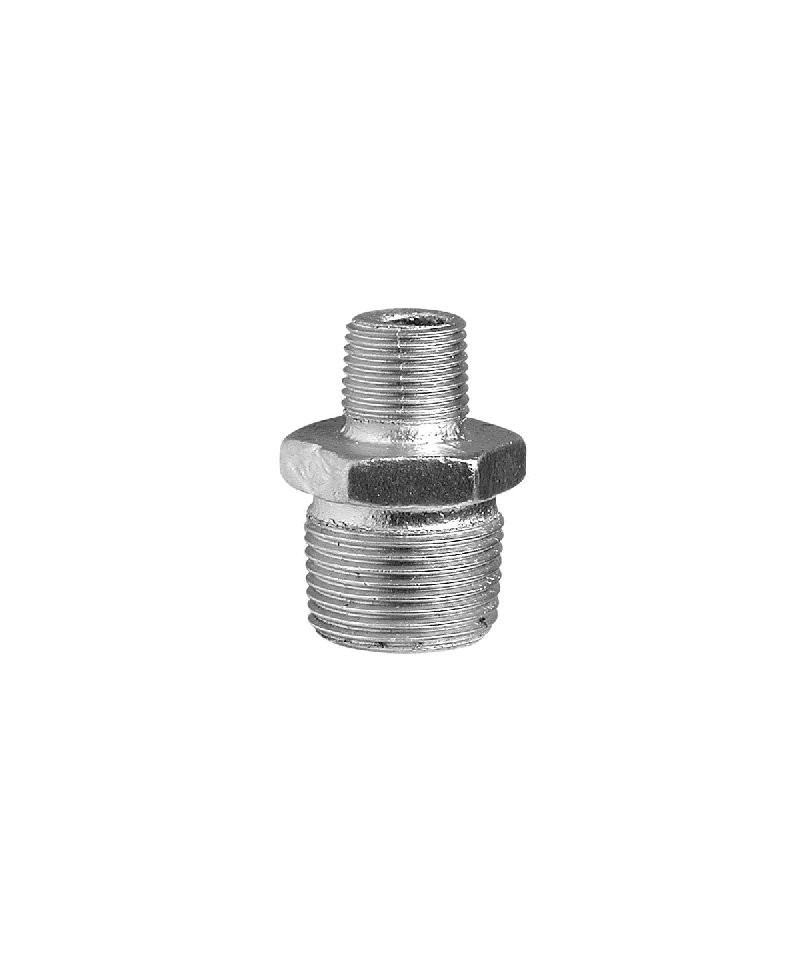

REDUZIERTE VERZINKTE METALLNIPPLES 2"X1.1/4

GEBO Fittings – Platinum

Produktnorm und Anwendungsbereich:

Die GEBO Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Entwurfs A, die die Merkmale von gewundenen Gussfittings beschreibt.
Wie in der oben genannten Norm vorgeschrieben, sind die Fittings für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw. geeignet, gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei der minimalen Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Beschreibung:

Eigenschaften: entsprechend DIN EN 10241

Material: Rohr aus Stahl entsprechend DIN EN 10255

Gewinde: entsprechend der Norm ISO 7/1

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindeverbindungen entsprechen der Norm EN 10242:1994 Symbol des Entwurfs A, die die Eigenschaften von gewindeverbundenen Gusseisenfittings beschreibt.
Wie in der genannten Norm vorgeschrieben, sind die Verbindungen geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Spezielle Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere abweichende, wenden Sie sich bitte an das technische Büro von GEBO ITALIA Srl.

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Entwurfs A, die die Eigenschaften von gewindegeschlossenen, ductilen Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbaren Gasen, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

Gebo Fittings – Platine

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994 Symbolzeichnung A, die die Eigenschaften von gewindefräsen Gusseisen fittings spezifiziert.
Wie von der genannten Norm vorgesehen, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen von –20 °C bis 120 °C: 25 bar
Betriebsdruck für Temperaturen von 120 °C bis 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für besondere Anwendungen und Temperaturen unter –20 °C oder andere Rücksprache mit der technischen Abteilung von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Produktspezifikation und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Symbol A, die die Merkmale von gewundenen Gusseisenfittings vorschreibt.
Wie in der oben genannten Norm vorgesehen, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw. innerhalb der Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck bei Temperaturen von –20 °C bis 120 °C: 25 bar
Betriebsdruck bei Temperaturen von 120 °C bis 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Sonderanwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder anderen abweichenden Bedingungen kontaktieren Sie bitte die technische Abteilung von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Symbol Zeichnung A, die die Eigenschaften der gewindeverzogenen Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere kontaktieren Sie bitte die technische Abteilung von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnormung und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Zeichensymbol A, die die Eigenschaften der gewundenen Gussfittings spezifiziert.
Wie in der zitierten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw., gemäß den Druck- und Temperaturlimits.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Bei speziellen Anwendungen und Temperaturen unter –20 °C oder anderen abweichenden Temperaturen kontaktieren Sie bitte das technische Büro von GEBO ITALIA Srl.

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994 Symbolzeichnung A, die die Eigenschaften von gewindefertigen Gusseisenfittings specifies.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimalste Betriebstemperatur: –20 °C
Druck bei minimalster Betriebstemperatur: 25 bar
Betriebsdruck bei Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere konsultieren Sie bitte die technische Abteilung von GEBO ITALIA Srl.

1. NORMATIV UND IDENTIFIZIERUNG

– Produktions- und Gebrauchsnormen EN 10242 : 1994

– Identifizierung: Entsprechend dem für die Produktion gewählten Material und der Art des Gewindes sind die Fittings der Klasse „A“ zugeordnet, das bedeutet:

• Sie werden in der Regel aus hochwertigem, weißem Gusseisen (EN-GJMW 400 - 5) hergestellt.

• Sie sind gemäß ISO 7/1 mit einem zylindrischen Innengewinde (Rp) und einem konischen Außengewinde (R) gewindegewaltet.

2. VERZINKUNG

Die BMF-Fittings haben eine feuerverzinkte Oberfläche.

Wie in der Norm EN 10242 : 1994 vorgeschrieben, beträgt die Zinküberzugsmasse mehr als 500 gr/m2, was eine minimale mittlere Dicke von 70 μm voraussetzt.

Die Oberfläche ist durch einen antioxidantiven Lack geschützt.

Die Oberflächen der Fittings sind frei von polycyclischen aromatischen Kohlenwasserstoffen.

Produktnorm und Anwendungsbereich:

Die GEBO Gewindefittings entsprechen der Norm EN 10242:1994, Symbol A, die die Eigenschaften von gewindeeingedrehten Gusseisenfittings festlegt.
Gemäß der zitierten Norm sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, brennbaren Gasen, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für besondere Anwendungen und Temperaturen unter –20 °C oder andere Abweichungen konsultieren Sie bitte das technische Büro von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Produktnorm und Anwendungsbereich:

Die GEBO-gewindefittings entsprechen der Norm EN 10242:1994 Symbol der Zeichnung A, die die Eigenschaften von gewindebolzen aus duktiler Gusseisen festlegt.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte, die durch Interpolation erhalten wurden)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere, wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Gewindeanschlüsse aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindeanschlüsse entsprechen der Norm EN 10242:1994 Symbol des Entwurfs A, die die Eigenschaften der gewindeformbaren Gusseisenanschlüsse festlegt.
Wie in der genannten Norm vorgeschrieben, sind die Anschlussstücke geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte, die durch Interpolation erzielt wurden)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere verschiedene Anfragen kontaktieren Sie bitte das technische Büro von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Gewindeverbindungen aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindeverbindungen entsprechen der Norm EN 10242:1994, Symbol des Zeichens A, die die Eigenschaften von gewinded Gusseisenverbindungen angibt.
Gemäß der angegebenen Norm sind die Verbindungen geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere abweichende Bedingungen wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Beschreibung:

Eigenschaften: entsprechend DIN EN 10241

Material: Rohr aus Stahl gemäß DIN EN 10255

Gewinde: entsprechend der Norm ISO 7/1

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings von GEBO entsprechen der Norm EN 10242:1994, Symbol Zeichnung A, die die Merkmale der gewindebearbeiteten Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere abweichende Bedingungen konsultieren Sie bitte das Technikbüro von GEBO ITALIA Srl.
