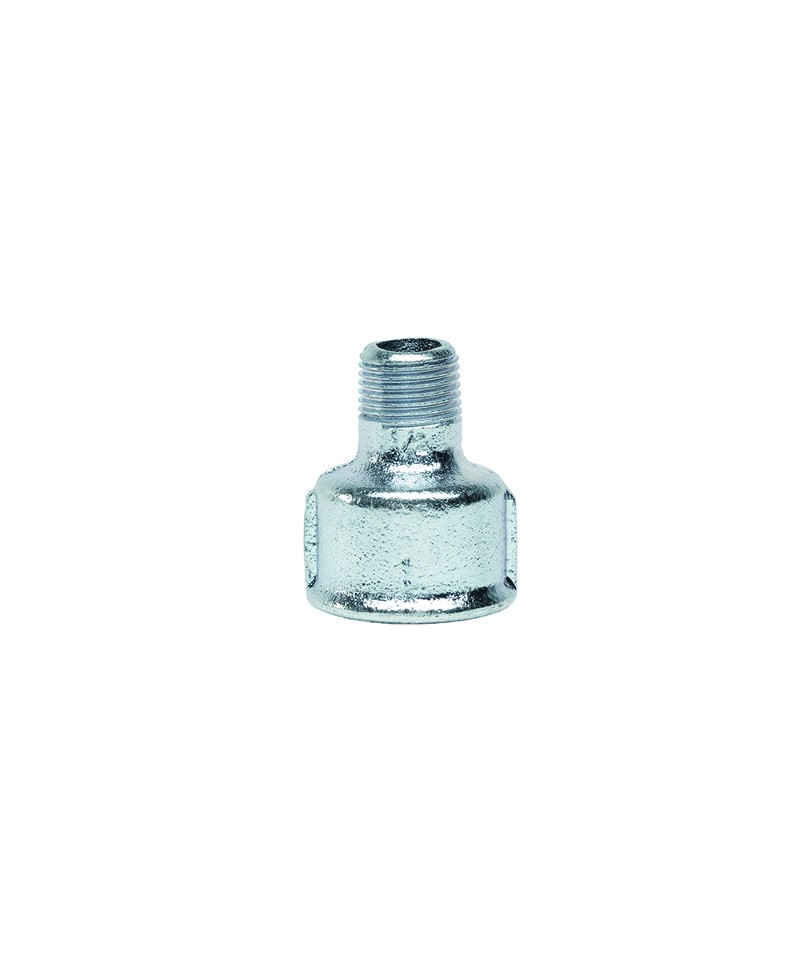

ZINKEISENREDUZIERSTÜCK MF 1.1/4X1.1/2

Verlängerungsschraube aus verzinktem Stahl

Beschreibung:

Eigenschaften: entsprechend der DIN EN 10241

Material: Rohr aus Stahl, das der DIN EN 10255 entspricht

Gewinde: entspricht der Norm ISO 7/1

Gebo Fittings – Platinum

Produktnorm und Anwendungsbereich:

Die Gewindefittings von GEBO entsprechen der Norm EN 10242:1994 Symbol der Zeichnung A, die die Eigenschaften von gewindeeisenrohren für Gussgüsse festlegt.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw. gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Mindestbetriebstemperatur: –20 °C
Druck bei Mindestbetriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte basierend auf Interpolation)

2) Spezielle Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere abweichende wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Gebo-Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Symbol der Zeichnung A, die die Eigenschaften der gewindebearbeiteten Gusseisenfittings beschreibt.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei der minimalen Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Spezielle Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere abweichende Bedingungen wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

GEBO Fittings – Platinum

Produktnorm und Anwendungsbereich:

Die GEBO Gewindefittings entsprechen der Norm EN 10242:1994, Symbol der Zeichnung A, die die Eigenschaften der gewundenen Gusseisenfittings angibt.
Gemäß der zitierten Norm sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere Abweichungen wenden Sie sich bitte an das technische Büro von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994 Kennzeichen A, die die Eigenschaften von gewindegeschneiderte Gusseisenfittings beschreibt.
Wie in der zitierten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte, die durch Interpolation erhalten wurden)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere abweichende Bedingungen konsultieren Sie bitte die technische Abteilung von GEBO ITALIA Srl.

Gebo-Fittings – Platin

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO Gewindefittings entsprechen der Norm EN 10242:1994, Symbol A, die die Eigenschaften von gewindefertigen Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgesehen, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbaren Gasen, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen von –20 °C bis 120 °C: 25 bar
Betriebsdruck für Temperaturen von 120 °C bis 300 °C: von 20 bis 25 bar (Werte basierend auf Interpolation)

2) Spezielle Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere abweichende Werte konsultieren Sie bitte die technische Abteilung von GEBO ITALIA Srl.

Produktnorm und Anwendungsbereich:

Die GEBO Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Zeichens A, die die Eigenschaften von gewundenen Gussfittings spezifiziert.
Gemäß der genannten Norm sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Mindestbetriebstemperatur: –20 °C
Druck bei der Mindestbetriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte, die durch Interpolation erzielt wurden)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere abweichende wenden Sie sich bitte an das technische Büro von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994 Symbol des Zeichens A, die die Eigenschaften der gewindefertigen, duktile Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte wurden interpoliert)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere Konsultationen, wenden Sie sich bitte an das technische Büro von GEBO ITALIA Srl.

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Zeichen A, die die Eigenschaften von gegossenen, gewindegeregelten Fittings beschreibt.
Wie in der angegebenen Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Spezielle Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere abweichende Bedingungen kontaktieren Sie bitte die technische Abteilung von GEBO ITALIA Srl.

Erweiterungsschraube aus verzinktem Stahl

Beschreibung:

Eigenschaften: entsprechend DIN EN 10241

Material: Rohr aus Stahl gemäß DIN EN 10255

Gewinde: entspricht der Norm ISO 7/1

Produktnorm und Anwendungsbereich:

Die GEBO Gewindefittings entsprechen der Norm EN 10242:1994, Symbol Zeichnung A, die die Eigenschaften der gewindeferrne Gusseisenfittings spezifiziert.
Wie die genannte Norm vorschreibt, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Spezielle Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere abweichende Temperaturbedingungen wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Beschreibung:

Eigenschaften: entsprechend DIN EN 10241

Material: Rohr aus Stahl entsprechend DIN EN 10255

Gewinde: entsprechend der Norm ISO 7/1

Verlängerungsschraube aus verzinktem Stahl

Beschreibung:

Merkmale: entsprechend der DIN EN 10241

Material: Rohr aus Stahl gemäß der DIN EN 10255

Gewinde: entsprechend der Norm ISO 7/1

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindeanschlüsse entsprechen der Norm EN 10242:1994, Symbol A, die die Eigenschaften der gewindeeingesetzten, schmiedbaren Gusseisenstücke festlegt.
Wie in der genannten Norm vorgeschrieben, sind die Anschlüsse für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, brennbaren Gasen, Kohlenwasserstoffen usw. geeignet, gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation gewonnen)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere abweichende Bedingungen konsultieren Sie bitte das technische Büro von GEBO ITALIA Srl.

1. NORMEN UND IDENTIFIKATION

– Produktions- und Gebrauchsnorm EN 10242 : 1994

– Identifikation: In Übereinstimmung mit dem gewählten Material zur Produktion und der Art des Gewindes sind die Fittings der Klasse "A" zugeordnet, das bedeutet:

• Sie werden allgemein aus hochwertigem, weißem Guss (EN-GJMW 400 - 5) hergestellt.

• Sie sind gemäß der ISO 7/1 mit einem inneren zylindrischen Gewinde (Rp) und einem äußeren konischen Gewinde (R) gewinde.

2. VERZINKUNG

Die BMF-Fittings haben eine heißverzinkte Oberfläche.

Wie in der Norm EN 10242 : 1994 vorgeschrieben, beträgt die Masse der Zinkbeschichtung mehr als 500 g/m2, was eine durchschnittliche Mindestdicke von 70 μm voraussetzt.

Die Oberfläche ist mit einer antioxidantischen Beschichtung geschützt.

Die Oberflächen der Fittings sind frei von polyzyklischen aromatischen Kohlenwasserstoffen.

GEBO Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Symbol für die Zeichnung A, die die Eigenschaften von gewindegestandenen Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw., entsprechend den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: 20 bis 25 bar (Werte, die durch Interpolation ermittelt wurden)

2) Besondere Anwendungen:

Für besondere Anwendungen und Temperaturen unter –20 °C oder anderen Anfragen kontaktieren Sie bitte das technische Büro von GEBO ITALIA Srl.
