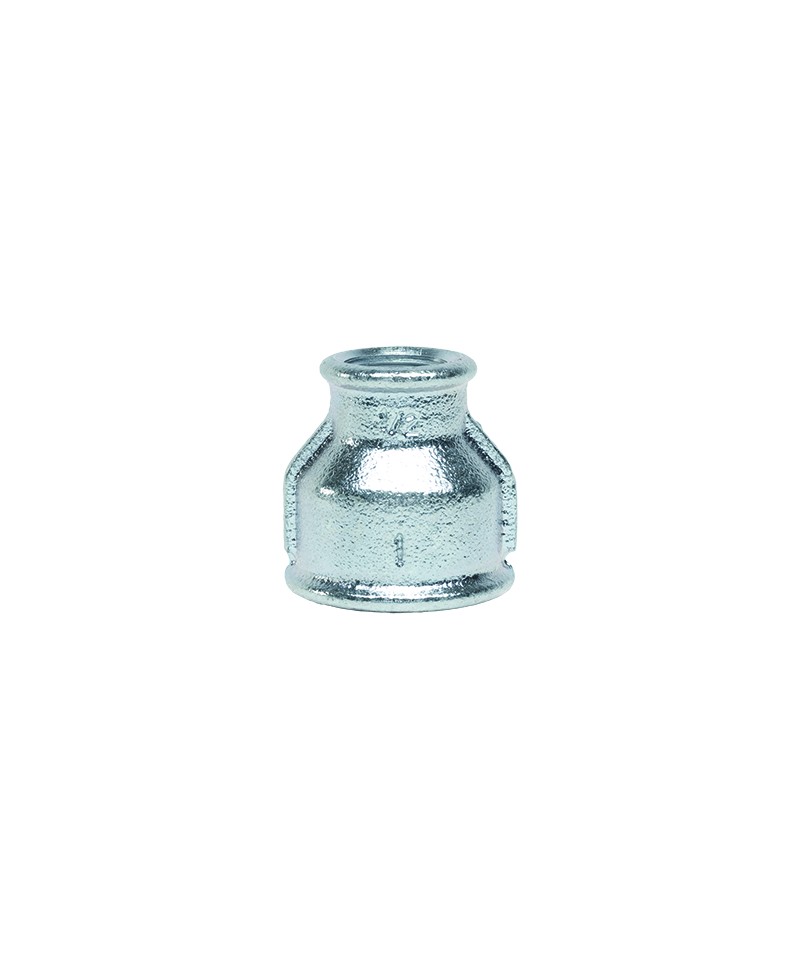

ZINKBESCHICHTETE EISENMANSCHETTE FF REDUZIERT 1.1/4X1

Produktnorm und Anwendungsbereich:

Die GEBO Gewindefittings entsprechen der Norm EN 10242:1994, Symbol Zeichnung A, die die Eigenschaften der gewindeferrne Gusseisenfittings spezifiziert.
Wie die genannte Norm vorschreibt, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Spezielle Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere abweichende Temperaturbedingungen wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

1. NORMEN UND IDENTIFIZIERUNG

– Produktions- und Gebrauchsnorm EN 10242 : 1994

– Identifikation: In Übereinstimmung mit dem gewählten Material für die Herstellung und der Art des Gewindes sind die Fittings als Klasse „A“ identifiziert, das bedeutet:

• Sie werden im Allgemeinen aus hochwertigem, weißhergebranntem Gusseisen EN-GJMW 400 - 5 hergestellt.

• Sie sind gemäß ISO 7/1 mit einem zylindrischen Innengewinde (Rp) und einem konischen Außengewinde (R) gewinde.

2. VERZINKUNG

Die BMF-Fittings haben eine heißverzinkte Oberfläche.

Wie in der Norm EN 10242 : 1994 vorgeschrieben, beträgt die Masse der Zinkbeschichtung mehr als 500 g/m2, was eine durchschnittliche Mindestdicke von 70 μm voraussetzt.

Die Oberfläche ist mit einer antioxidativen Farbe geschützt.

Die Oberflächen der Fittings sind frei von polycyclischen aromatischen Kohlenwasserstoffen.

1. NORMATIV UND IDENTIFIZIERUNG

– Produktions- und Gebrauchsnorm EN 10242 : 1994

– Identifikation: In Übereinstimmung mit dem gewählten Material für die Produktion und der Art des Gewindes sind die Fittings der Klasse "A" zugeordnet, das bedeutet:

• Sie werden im Allgemeinen aus hochwertigem, weißem Gusseisen nach EN-GJMW 400 - 5 hergestellt.

• Sie sind nach ISO 7/1 mit zylindrischem Innengewinde (Rp) und konischem Außengewinde (R) gewinde.

2. VERZINKUNG

Die BMF-Fittings haben eine feuerverzinkte Oberfläche.

Wie es die Norm EN 10242 : 1994 vorschreibt, beträgt die Schichtdicke der Zinkbeschichtung mehr als 500 g/m2, was eine durchschnittliche Mindestdicke von 70 μm voraussetzt.

Die Oberfläche ist durch einen Antioxidanslack geschützt.

Die Oberflächen der Fittings sind frei von polycyclischen aromatischen Kohlenwasserstoffen.

Produktnorm und Anwendungsbereich:

Die GEBO Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Entwurfs A, die die Eigenschaften von gewickelten Gusseisen-Fittings definiert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw. geeignet, je nach den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte erhalten durch Interpolation)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere Abweichungen konsultieren Sie bitte die technische Abteilung von GEBO ITALIA Srl.

Verlängerungsschraube aus verzinktem Stahl

Beschreibung:

Eigenschaften: entsprechend der DIN EN 10241

Material: Rohr aus Stahl gemäß DIN EN 10255

Gewinde: entsprechend der Norm ISO 7/1

Verlängerungsschraube aus verzinktem Stahl

Beschreibung:

Merkmale: entsprechend der DIN EN 10241

Material: Rohr aus Stahl gemäß DIN EN 10255

Gewinde: gemäß ISO 7/1

Produktnorm und Anwendungsbereich:

Die gewindegeformten GEBO-Fittings entsprechen der Norm EN 10242:1994, Symbol A, die die Eigenschaften der gewindegeformten Feingussfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere abweichende Bedingungen konsultieren Sie bitte das technische Büro von GEBO ITALIA Srl.

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Zeichens A, die die Eigenschaften der gewalzten Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw. geeignet, gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnormung und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994 mit dem Symbol der Zeichnung A, die die Eigenschaften der gewindefurchenden Gusseisenfittings spezifiziert.
Wie die genannte Norm vorschreibt, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte, die durch Interpolation erhalten wurden)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere Abweichungen wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Produktnorm und Anwendungsbereich:

Die Gewindefittings von GEBO entsprechen der Norm EN 10242:1994 Symbol der Zeichnung A, die die Eigenschaften von gewindeeisenrohren für Gussgüsse festlegt.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw. gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Mindestbetriebstemperatur: –20 °C
Druck bei Mindestbetriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte basierend auf Interpolation)

2) Spezielle Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere abweichende wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Verlängerungsschraube aus verzinktem Stahl

Beschreibung:

Eigenschaften: entsprechend DIN EN 10241

Material: Röhren aus Stahl gemäß DIN EN 10255

Gewinde: konform zur Norm ISO 7/1

Beschreibung:

Eigenschaften: entsprechend der DIN EN 10241

Material: Rohr aus Stahl nach DIN EN 10255

Gewinde: entspricht der Norm ISO 7/1

Gebo Fittings – Platinum

Produktnorm und Anwendungsbereich:

Die GEBO Gewindeanschlüsse entsprechen der Norm EN 10242:1994, Symbol A, die die Eigenschaften von gewalzten, malleablen Gusseisenanschlüssen spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Anschlüsse geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbaren Gasen, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: -20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen -20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter -20 °C oder bei anderen Abweichungen konsultieren Sie bitte die technische Abteilung von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings von GEBO entsprechen der Norm EN 10242:1994, Symbol der Zeichnung A, die die Eigenschaften der gewindeeingegossenen Gusseisenfittings definiert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw., entsprechend den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Sonderanwendungen:

Für Sonderanwendungen und Temperaturen unter –20 °C oder andere Abweichungen wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO Gewindefittings entsprechen der Norm EN 10242:1994, Zeichensymbol A, die die Eigenschaften von gewindegehäuften, duktilen Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck bei Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Sonderanwendungen:

Für Sonderanwendungen und Temperaturen unter –20 °C oder andere wenden Sie sich bitte an das technische Büro von GEBO ITALIA Srl.

Verlängerungsschraube aus verzinktem Stahl

Beschreibung:

Eigenschaften: entsprechend der DIN EN 10241

Material: Rohr aus Stahl, das der DIN EN 10255 entspricht

Gewinde: entsprechend der Norm ISO 7/1
