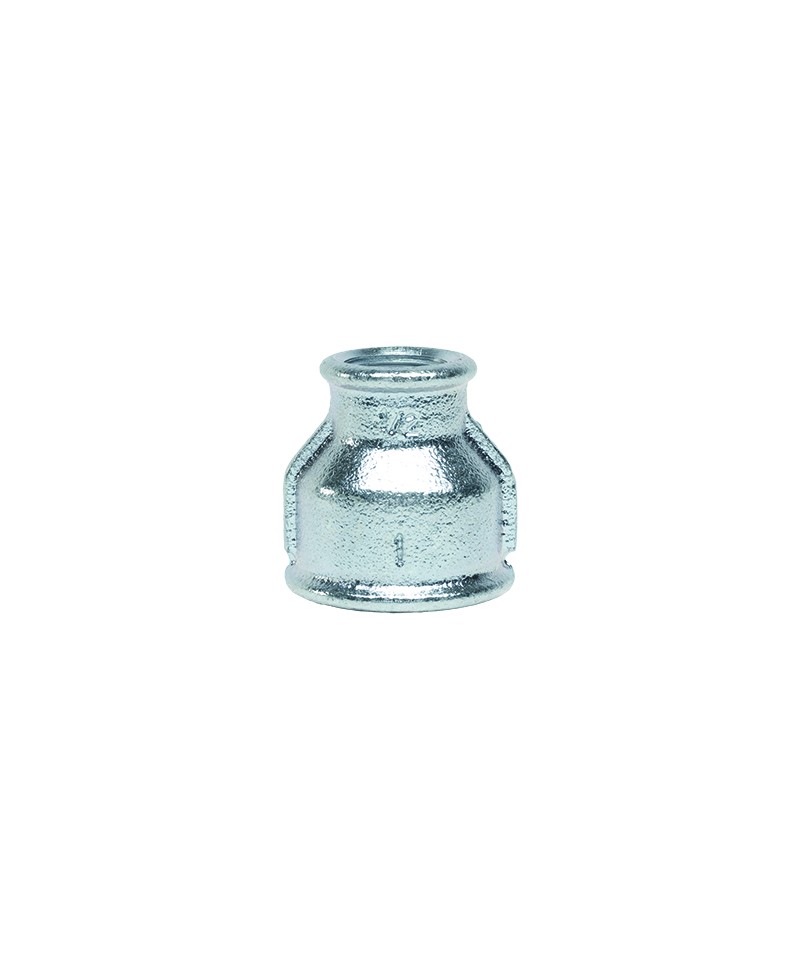

ZINKBESCHICHTETE METALLHÜLSE FF GEBER 2.1/2X1.1/4

Beschreibung:

Eigenschaften: entsprechend DIN EN 10241

Material: Rohr aus Stahl entsprechend DIN EN 10255

Gewinde: entsprechend der Norm ISO 7/1

1. NORMEN UND IDENTIFIKATION

– Produktions- und Gebrauchsnorm EN 10242 : 1994

– Identifikation: In Übereinstimmung mit dem gewählten Material zur Produktion und der Art des Gewindes sind die Fittings der Klasse "A" zugeordnet, das bedeutet:

• Sie werden allgemein aus hochwertigem, weißem Guss (EN-GJMW 400 - 5) hergestellt.

• Sie sind gemäß der ISO 7/1 mit einem inneren zylindrischen Gewinde (Rp) und einem äußeren konischen Gewinde (R) gewinde.

2. VERZINKUNG

Die BMF-Fittings haben eine heißverzinkte Oberfläche.

Wie in der Norm EN 10242 : 1994 vorgeschrieben, beträgt die Masse der Zinkbeschichtung mehr als 500 g/m2, was eine durchschnittliche Mindestdicke von 70 μm voraussetzt.

Die Oberfläche ist mit einer antioxidantischen Beschichtung geschützt.

Die Oberflächen der Fittings sind frei von polyzyklischen aromatischen Kohlenwasserstoffen.

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Zeichens A, die die Eigenschaften von gewindefertigen, schmiedbaren Gusseisen-Fittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, brennbare Gase, Kohlenwasserstoffe usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck bei Temperaturen von –20 °C bis 120 °C: 25 bar
Betriebsdruck bei Temperaturen von 120 °C bis 300 °C: 20 bis 25 bar (Werte erhalten durch Interpolation)

2) Besondere Anwendungen:

Für besondere Anwendungen und Temperaturen unter –20 °C oder andere Abweichungen wenden Sie sich an die technische Abteilung von GEBO ITALIA Srl.

TYPE DSK

zur Reparatur von Löchern, Rissen und porösen Stellen

Für PE-Rohre 20 mm – 110 mm:

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings von GEBO entsprechen der Norm EN 10242:1994, Zeichen A, die die Eigenschaften von gewindeforcierten Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere Abweichungen wenden Sie sich bitte an das technische Büro von GEBO ITALIA Srl.

Produktnorm und Anwendungsbereich:

Die GEBO gewindeanschlüsse entsprechen der Norm EN 10242:1994 Zeichnung A, die die Eigenschaften von gewundenen Gusseisenverbindern spezifiziert.
Wie in der zitierten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw. gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Mindestbetriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Spezialanwendungen:

Bei speziellen Anwendungen und Temperaturen unter –20 °C oder anderen abweichenden Bedingungen wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktstandard und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994 Symbol A, die die Eigenschaften der gewalzten Gusseisenfittings beschreibt.
Gemäß der genannten Norm sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Sonderanwendungen:

Für Sonderanwendungen und Temperaturen unter –20 °C oder andere unterschiedliche konsultieren Sie bitte das technische Büro von GEBO ITALIA Srl.

Verlängerungsschraube aus verzinktem Stahl

Beschreibung:

Eigenschaften: entsprechend der DIN EN 10241

Material: Rohr aus Stahl gemäß der DIN EN 10255

Gewinde: gemäß der Norm ISO 7/1

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendung:

Die GEBO-gemufften Fittings entsprechen der Norm EN 10242:1994 Zeichen A, die die Eigenschaften der gewindefertigen Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbaren Gasen, Kohlenwasserstoffen usw. geeignet, jeweils gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte erzielt durch Interpolation)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder anderen abweichenden Bedingungen wenden Sie sich bitte an das technische Büro von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994 Symbol des Zeichens A, die die Eigenschaften von gewindeverzinkten Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: zwischen 20 und 25 bar (Werte, die durch Interpolation erzielt werden)

2) Sonderanwendungen:

Für Sonderanwendungen und Temperaturen unter –20 °C oder anderen unterschiedlichen Temperaturen kontaktieren Sie bitte das technische Büro von GEBO ITALIA Srl.

Produktnorm und Anwendungsbereich:

Die GEBO Gewindefittings entsprechen der Norm EN 10242:1994, Symbolzeichnung A, die die Eigenschaften von gegossenen Gusseisen-Gewindefittings festlegt.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Mindestbetriebstemperatur: –20 °C
Druck bei der minimalen Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Sonderanwendungen:

Für Sonderanwendungen und Temperaturen unter –20 °C oder anderen abweichenden Bedingungen wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindeverbindungen entsprechen der Norm EN 10242:1994 Symbol des Zeichens A, die die Eigenschaften der gewählten Gussverbindungen beschreibt.
Wie in der genannten Norm vorgeschrieben, sind die Verbindungen geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte erhalten durch Interpolation)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere Rücksprache halten mit dem technischen Büro von GEBO ITALIA Srl.

Verlängerungsschraube aus verzinktem Stahl

Beschreibung:

Eigenschaften: entsprechend DIN EN 10241

Material: Röhren aus Stahl gemäß DIN EN 10255

Gewinde: konform zur Norm ISO 7/1

1. NORMATIV UND IDENTIFIZIERUNG

– Produktions- und Gebrauchsnormen EN 10242 : 1994

– Identifizierung: Entsprechend dem für die Produktion gewählten Material und der Art des Gewindes sind die Fittings der Klasse „A“ zugeordnet, das bedeutet:

• Sie werden in der Regel aus hochwertigem, weißem Gusseisen (EN-GJMW 400 - 5) hergestellt.

• Sie sind gemäß ISO 7/1 mit einem zylindrischen Innengewinde (Rp) und einem konischen Außengewinde (R) gewindegewaltet.

2. VERZINKUNG

Die BMF-Fittings haben eine feuerverzinkte Oberfläche.

Wie in der Norm EN 10242 : 1994 vorgeschrieben, beträgt die Zinküberzugsmasse mehr als 500 gr/m2, was eine minimale mittlere Dicke von 70 μm voraussetzt.

Die Oberfläche ist durch einen antioxidantiven Lack geschützt.

Die Oberflächen der Fittings sind frei von polycyclischen aromatischen Kohlenwasserstoffen.

Verlängerungsschraube aus verzinktem Stahl

Beschreibung:

Eigenschaften: entsprechend DIN EN 10241

Material: Rohr aus Stahl gemäß DIN EN 10255

Gewinde: entsprechend der Norm ISO 7/1

Verlängerungsschraube aus verzinktem Stahl

Beschreibung:

Merkmale: entsprechend der DIN EN 10241

Material: Rohr aus Stahl nach DIN EN 10255

Gewinde: entsprechend der Norm ISO 7/1
