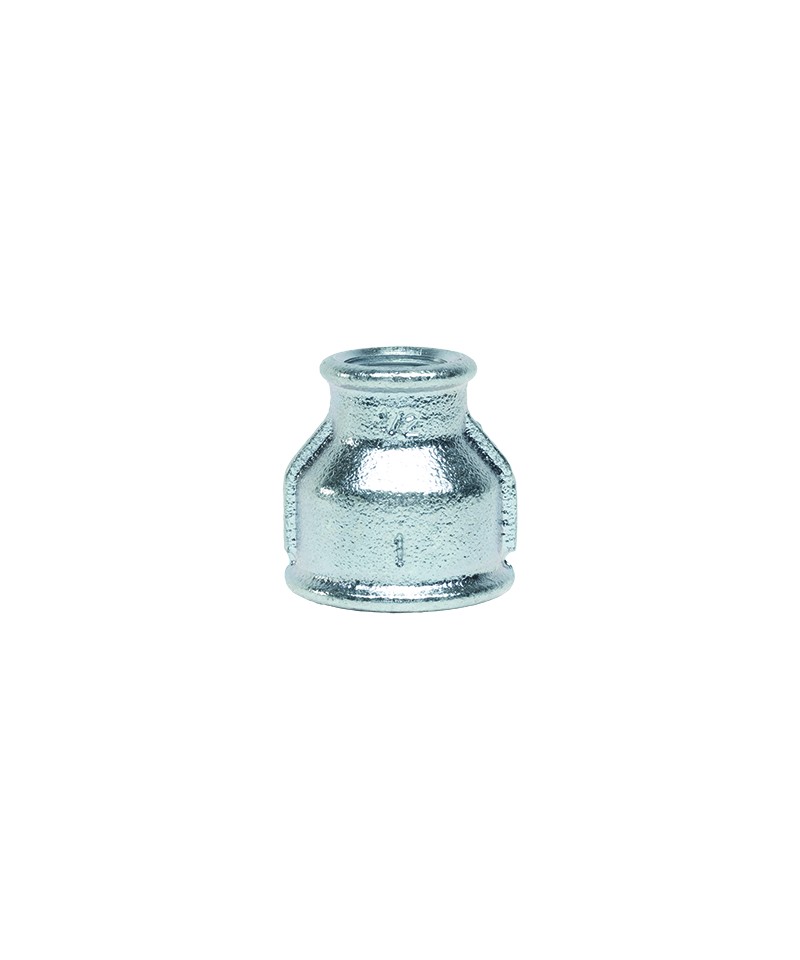

REDUZIERTER GALVANISIERTER STÜCK 4"X3"

Gebo Fittings – Platinum

Produktstandard und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994 Symbol A, die die Eigenschaften von gewindeeingestellten Gussfittings angibt.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimalbetriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: 20 bis 25 bar (Werte durch Interpolation gewonnen)

2) Sonderanwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere unterschiedliche konsultieren Sie bitte das technische Büro von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Produktnorm und Anwendungsbereich:

Die Gewinderohrelemente von GEBO entsprechen der Norm EN 10242:1994, Symbol des Zeichens A, die die Eigenschaften von gewundenen Gussrohren definiert.
Gemäß der genannten Norm sind die Armaturen geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: -20 °C
Druck bei Minimalbetriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen -20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte ermittelt durch Interpolation)

2) Sonderanwendungen:

Für Sonderanwendungen und Temperaturen unter -20 °C oder andere Differenzen wenden Sie sich bitte an das technische Büro von GEBO ITALIA Srl.

Verlängerungsschraube aus verzinktem Stahl

Beschreibung:

Eigenschaften: entsprechend der DIN EN 10241

Material: Rohr aus Stahl entsprechend der DIN EN 10255

Gewinde: entsprechend der Norm ISO 7/1

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindeverbindungen entsprechen der Norm EN 10242:1994 Symbol des Zeichens A, die die Eigenschaften der gewählten Gussverbindungen beschreibt.
Wie in der genannten Norm vorgeschrieben, sind die Verbindungen geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte erhalten durch Interpolation)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere Rücksprache halten mit dem technischen Büro von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Zeichen A, die die Eigenschaften der gewindefertigen Gusseisenfittings festlegt.
Nach den Vorschriften der genannten Norm sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, brennbarem Gas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck bei Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte wurden durch Interpolation ermittelt)

2) Besondere Anwendungen:

Für besondere Anwendungen und Temperaturen unter –20 °C oder andere abweichende Bedingungen konsultieren Sie bitte die technische Abteilung von GEBO ITALIA Srl.

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Entwurfs A, die die Eigenschaften der gewindegeschneideten Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gasen, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

Gewindedichtungen aus Gusseisen

Produktnorm und Anwendungsbereich:

Die Gewindedichtungen entsprechen der Norm EN 10242:1994, Symbol der Zeichnung A, die die Merkmale von gewindedichtungen aus gusseisen beschreibt.
Wie in der genannten Norm vorgeschrieben, sind die Dichtungen geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: -20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen -20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte erhalten durch Interpolation)

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994 Symbol A, die die Eigenschaften der gewindefriß Malleable-Gusseisen-Fittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw. gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Mindestbetriebstemperatur: –20 °C
Druck bei der Mindestbetriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere Unterschiede wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Produktnorm und Anwendungsbereich:

Die GEBO Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Zeichens A, das die Eigenschaften der gewalzten Gusseisen-Gewindefittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw. gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere verschiedene konsultieren Sie bitte das technische Büro von GEBO ITALIA Srl.

Verlängerungsschraube aus verzinktem Stahl

Beschreibung:

Eigenschaften: entspricht DIN EN 10241

Material: Rohr aus Stahl gemäß DIN EN 10255

Gewinde: entspricht ISO 7/1

1. NORMATIV UND IDENTIFIZIERUNG

– Produktions- und Gebrauchsnorm EN 10242 : 1994

– Identifikation: In Übereinstimmung mit dem gewählten Material für die Produktion und der Art des Gewindes sind die Fittings der Klasse "A" zugeordnet, das bedeutet:

• Sie werden im Allgemeinen aus hochwertigem, weißem Gusseisen nach EN-GJMW 400 - 5 hergestellt.

• Sie sind nach ISO 7/1 mit zylindrischem Innengewinde (Rp) und konischem Außengewinde (R) gewinde.

2. VERZINKUNG

Die BMF-Fittings haben eine feuerverzinkte Oberfläche.

Wie es die Norm EN 10242 : 1994 vorschreibt, beträgt die Schichtdicke der Zinkbeschichtung mehr als 500 g/m2, was eine durchschnittliche Mindestdicke von 70 μm voraussetzt.

Die Oberfläche ist durch einen Antioxidanslack geschützt.

Die Oberflächen der Fittings sind frei von polycyclischen aromatischen Kohlenwasserstoffen.

Gebo Fittings – Platinum

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Zeichens A, die die Eigenschaften der gewalzten Gusseisenfittings spezifiziert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Mindestbetriebstemperatur: –20 °C
Druck bei Mindestbetriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere, konsultieren Sie bitte das technische Büro von GEBO ITALIA Srl.

Verlängerungsschraube aus verzinktem Stahl

Beschreibung:

Eigenschaften: entsprechend DIN EN 10241

Material: Röhren aus Stahl gemäß DIN EN 10255

Gewinde: konform zur Norm ISO 7/1

Gebo Fittings – Platinum

Produktnorm und Anwendungsbereich:

Die GEBO gewindefittings entsprechen der Norm EN 10242:1994, Symbol des Zeichens A, das die Eigenschaften der gewindefrettierten Gussfittings angibt.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbare Gase, Kohlenwasserstoffe usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere bitte das technische Büro von GEBO ITALIA Srl konsultieren.

Produktnorm und Anwendungsbereich:

Die GEBO gewindeanschlüsse entsprechen der Norm EN 10242:1994 Zeichnung A, die die Eigenschaften von gewundenen Gusseisenverbindern spezifiziert.
Wie in der zitierten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, Brenngas, Kohlenwasserstoffen usw. gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Mindestbetriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Spezialanwendungen:

Bei speziellen Anwendungen und Temperaturen unter –20 °C oder anderen abweichenden Bedingungen wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.

Gebo Fittings – Platinum

Gewindefittings aus Gusseisen

Produktnorm und Anwendungsbereich:

Die GEBO-Gewindefittings entsprechen der Norm EN 10242:1994, Zeichensymbol A, die die Eigenschaften von gewindegeschneideten Gusseisefittings definiert.
Wie in der genannten Norm vorgeschrieben, sind die Fittings geeignet für den Transport von Flüssigkeiten, Luft, Gas, Wasser, brennbaren Gasen, Kohlenwasserstoffen usw., gemäß den Druck- und Temperaturgrenzen.

1) Normale Anwendungen:

Minimale Betriebstemperatur: –20 °C
Druck bei minimaler Betriebstemperatur: 25 bar
Betriebsdruck für Temperaturen zwischen –20 °C und 120 °C: 25 bar
Betriebsdruck für Temperaturen zwischen 120 °C und 300 °C: von 20 bis 25 bar (Werte durch Interpolation erhalten)

2) Besondere Anwendungen:

Für spezielle Anwendungen und Temperaturen unter –20 °C oder andere Abweichungen wenden Sie sich bitte an die technische Abteilung von GEBO ITALIA Srl.
