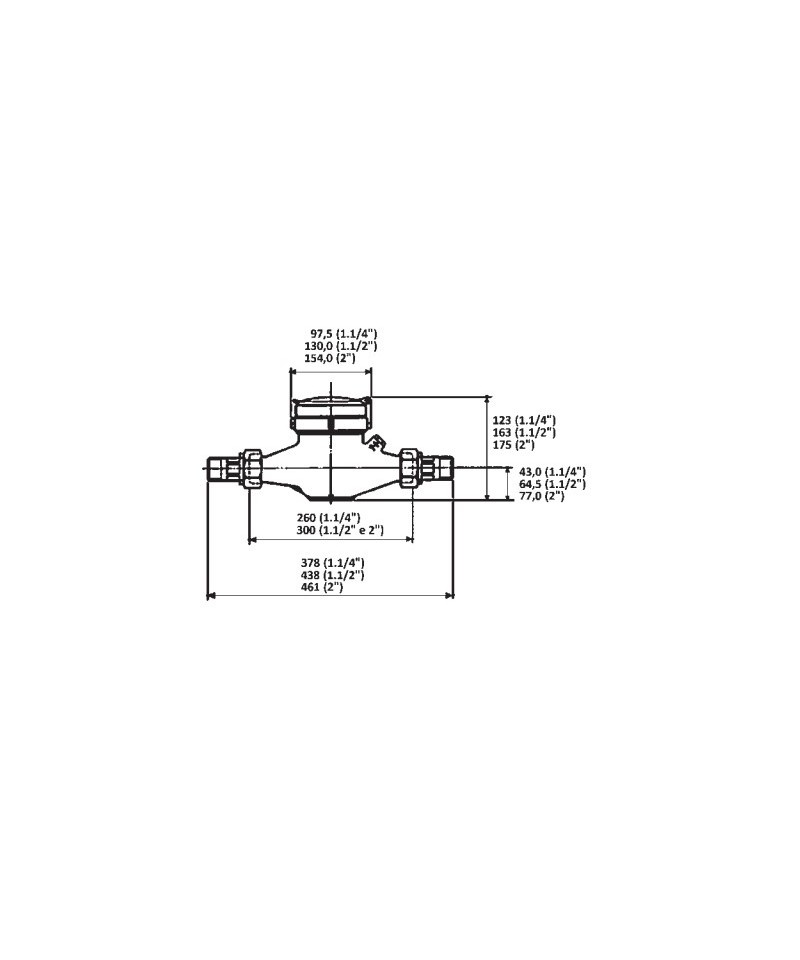

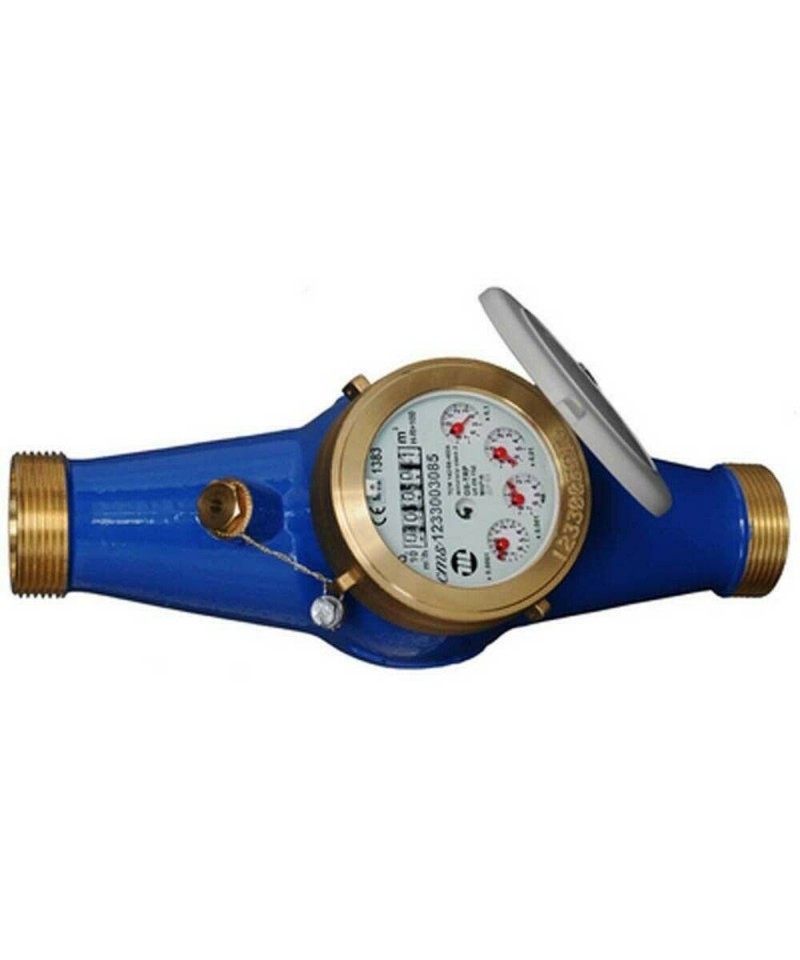

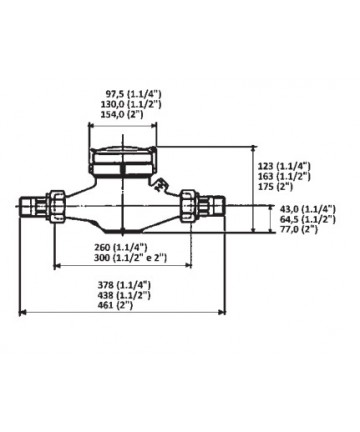

WASSERZÄHLER KALT 2'' LÄNGE 300mm

BESCHREIBUNG

ART.143 WEIBLICHE GEWINDE WEIBLICHE GEWINDE

Funktionsweise mit Kolben und komprimierter Sitz.
Weibliche/weibliche Gewindeanschlüsse.
Gehäuse aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximale Eingangsdrücke: 25 bar.
Ausgangsdrücke:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werksvorgabe auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Kontrolle des Ausgangsdrucks.
ISO 228-Gewindeanschlüsse (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit American NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″

Druckregulator mit Membran PN40 und Druckausgleichskammer, Edelstahl-Sitz.
Gehäuse aus Messing, Dichtung aus NBR-Gummi, EPDM-Peroxidmembran mit verstärktem Polyamidgewebe, Einstellspring in verzinktem Stahl. Geeignet für Klimaanlagen, Sanitärinstallationen, Bewässerung, Druckluft. Kompatible Flüssigkeiten: Wasser, Glykol max 50%, Druckluft (ohne vernebelte Öle), Lebensmittel und Trinkwasser. Weibliche Anschlüsse mit Gewinde gemäß Norm ISO 228/1. Manometeranschluss 1/4”.

Für weitere Informationen siehe das angehängte PDF

Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungsübertragung durch magnetische Kupplung. Nennüberdruck 10/16 bar. Maximale Betriebstemperatur 50°C. Vorbereitet für 2 Impuls-Ausgänge (einen induktiven, einen Reed-Schalter), zur Installation des Impulsgebers ohne die Dichtung zu verändern. Impulsbereitstellung: 1 Impuls=100 Liter (ab DN 50:125), 1 Impuls=1.000 Liter (ab DN 150:200). gemäß Europäischer Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.

Für weitere Informationen siehe das angehängte PDF

11 BIS

Wasserversorgung für individuelle Wohnungen und Villen

Beschreibung :

• GARANTIERTER DRUCK AM EINLAUF 25 bar θ 80°C
• Einstellbereich am Ausgang : von 1 bis 5,5 bar (Richtwert gemäß der Norm EN 1567)
• Mit Montage einer Druckausgleichs feder (RC) sind Ausgänge ab 0,5 bar möglich.
• Mit 1/4'' Schraubverschluss auf jeder Seite, der die Montage eines Manometers ermöglicht
• Einstellung : werkseitig auf 3 bar voreingestellt
• GEHÄUSE : bronze
• SITZ : edelstahl DN 15 und 20
• Doppelt gefl ansen

Die Druckminderer Desbordes 11BIS und 11BIS RC sind mit bronzenem Gehäuse ausgestattet, unempfi ndlich gegenüber Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckminderer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu diesen Anwendungen. Druckminderer Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) stellen keine Garantie für die Nutzung dar. Daher ist es notwendig, den Einsatz des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Handbuch bei unseren Vertriebsbüros an.

Horizontale, vertikale oder schräge Installation. Ausziehbar. Bewegungübertragung durch magnetische Kupplung. Nennpressung 10/16 bar. Maximale Betriebstemperatur 50°C. Vorbereitet für 2 Impulsausgänge (einer induktiv, einer Reed-Schalter), für die Installation des Impulsgebers ohne die Dichtung zu beeinträchtigen. Voreinstellung Impulsgeber: 1 Impuls=100 Liter (von DN 50:125), 1 Impuls=1.000 Liter (von DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Nutzung mit Trinkwasser DM 6/4/2004 Nr.174.

Für weitere Informationen siehe das angehängte PDF

Unverzichtbar für die richtige Installation des Turbinezählers mit konzentrischem Hahn (1207171).

Das Gehäuse aus Bronze bietet eine höhere Genauigkeit und Stabilität im Laufe der Zeit, da es weniger korrosionsanfällig ist. Zylindrischer Schieber und Sitz aus rostfreiem Stahl, Membran und Dichtung des Ventils aus EPDM, Anschluss für das Manometer an beiden Seiten. Druckminderer, der für seine Genauigkeit im Nachlauf bekannt ist, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Filter aus Edelstahl mit grober Maschenweite von 1000 μm, Filtertasse aus Bronze. In horizontaler Position ermöglicht eine schnelle Reinigung, ohne das Mechanismus zu betreten. Komplett mit Messinganschlüssen. In jeder Position installierbar.

Temperatur: max. 70°C

Werkseinstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenndruck: 2500 kPa (25 bar)

Automatische Ventil, das den Druck eines Fluides innerhalb einer Verteilungstrasse entsprechend dem voreingestellten Wert reduziert und stabilisiert; der Einsatz dieses hydraulischen Geräts ist notwendig, wenn der maximal mögliche Druck an irgendeinem Punkt des Wasserversorgungssystems den entsprechenden maximal zulässigen Betriebsdruck erreichen oder überschreiten kann.

Produkteigenschaften

• geeignet für Wasserversorgungssysteme sowohl im Freien als auch innerhalb von Gebäuden
• die interne Kolbenstruktur aus thermoplastischem, verstärktem Material gewährleistet Steifigkeit, Widerstandsfähigkeit und hohe Regelgenauigkeit, dank des ausgeglichenen Sitzes
• seine Dichtungen mit niedrigem statischen Reibungskoeffizienten garantieren Langlebigkeit und minimale Wartungsarbeiten
• die innere Oberfläche des Gehäuses und die vergrößerten Durchmesser der Durchlässe ermöglichen hohe Durchflussraten auch bei geringem Wasserentnahme
• kann in sanitären Anlagen für die Wasserversorgung, Bewässerungsanlagen, Druckluftverteilungen (keine zerstäubten Öle) und auf Rohren für Brandschutzdienste installiert werden
• geeignet für den Transport von Lebensmittelstoffen und Trinkwasser (entspricht den spezifischen Vorschriften des Gesundheitsministeriums)
• Anschluss mit weiblichem Anschlussstück enthalten
• FÜR WEITERE INFORMATIONEN PDF ANHANG ANSEHEN

Der Bronzekörper bietet eine höhere Präzision und Stabilität über die Zeit, da er weniger korrosionsanfällig ist. Zylindrischer Schieber und Sitz aus rostfreiem Stahl, Membran und Dichtungsring des Ventils aus EPDM, Anschluss für das Manometer auf beiden Seiten. Bekannt für seine Präzision im absteigenden Druck, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Edelstahlfilter mit grober Maschenweite von 1000 μm, Filtertasse aus Bronze. In horizontaler Position ermöglicht eine schnelle Reinigung, ohne auf den Mechanismus einwirken zu müssen. Komplett mit Messinganschlüssen. Kann in jeder Position installiert werden.

Temperatur: max. 70°C

Werkseinstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenn Druck: 2500 kPa (25 bar)

ART.143MM MIT ANSCHLÜSSEN

Pistonbetrieb mit kompensierter Sitz.
Gewindeverbindungen weiblich/weiblich.
Körper aus vernickeltem Messing.
Minimal- und Maximalbetriebstemperatur: 0°C, 80°C.
Maximaler Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseitige Voreinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Überwachung des Ausgangsdrucks.
Gewindeverbindungen ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″

BESCHREIBUNG

ART.143MM MIT ANSCHLÜSSEN

Funktionsweise mit kolbenkompensierter Sitz.
Gewindeverbindungen weiblich/weiblich.
Gehäuse aus vernickeltem Messing.
Minimal- und Maximalbetriebstemperatur: 0°C, 80°C.
Maximaler Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Kontrolle des Ausgangsdrucks.
Gewindeverbindungen nach ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch verfügbar mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
Zertifiziert nach NF in den Größen 1/2″ und 3/4″

Installation sowohl horizontal als auch vertikal. Trockene Ziffernblatt mit magnetischer Übertragung, 8 Rollen. Nenndruck 16 bar. Maximale Betriebstemperatur: 50°C. Verpackung komplett mit Anschlüssen. Nicht vorbereitet für Impulsgeber. Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zulassung zur Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Version mit Impulsgeber P = 10 lt. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.

Für weitere Infos siehe das angehängte PDF

Druckminderer mit Membran PN40 und Ausgleichskammer, Sitz aus Edelstahl.
Gehäuse aus Messing, Dichtung aus NBR-Gummi, Membran aus Perox-EPDM mit Verstärkung aus Polyamidgewebe, Einstellungfeder aus verzinktem Stahl. Geeignet für Klimaanlagen, sanitäre Anlagen, Bewässerung, Druckluft. Kompatible Medien: Wasser, Glykol max 50%, Druckluft (ausgenommen vernebelte Öle), Lebensmittel und Trinkwasser. Innengewinde nach Norm ISO 228/1. Manometeranschluss 1/4”.

Für weitere Informationen siehe das angehängte PDF

Unverzichtbar für die korrekte Installation des Turbinenzählers mit konzentrischem Ventil (1207171).

11 BIS RC

Wasserversorgung für individuelle Wohnungen und Villen

Beschreibung:

• GARANTIERTER DRUCK ZULETZT 25 bar θ 80°C
• Regulierbereich nach dem Druck: von 1 bis 5,5 bar (Wert indikativ gemäß der Norm EN 1567)
• Mit der Montage einer Kompensationsfeder (RC) sind Regelungen ab 0,5 bar möglich.
• Mit 1/4''-Verschluss an jeder Seite, der die Montage eines Manometers ermöglicht
• Einstellung: vorkonfiguriert auf 3 bar geliefert
• KÖRPER: Bronze
• SITZ: Edelstahl DN 15 und 20
• Doppelt genäht

Die Druckreduzierventile Desbordes 11BIS und 11BIS RC sind mit einem Gehäuse aus Bronze ausgestattet, unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Wenn sie mit inerten Gasen (Druckluft, neutrale Gase) verwendet werden, können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu diesen Anwendungen. Druckreduzierventile Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) stellen keine Garantie für die Verwendung dar. Daher ist es erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Benutzerhandbuch bei unseren Vertriebsbüros an.

IMPULSGEBER für WASSERZÄHLER 1/2-3/4
