Artikel-Nr.: 328330

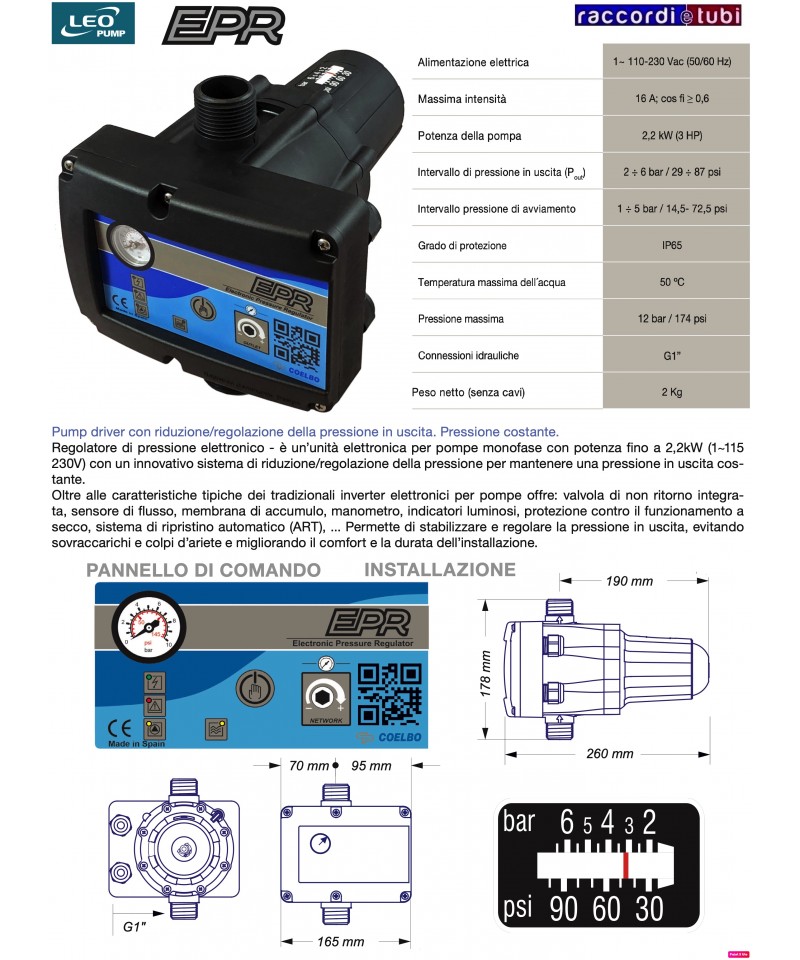

Elektronischer Druckregler - ist eine elektronische Einheit für einphasige Pumpen mit einer Leistung von bis zu 2,2 kW (1~115 230V) mit einem innovativen Druckreduzierungs-/regelungssystem zur Aufrechterhaltung eines gleichmäßigen Ausgangsdrucks.
Neben den typischen Eigenschaften traditioneller elektronischer Inverter für Pumpen bietet es: integrierten Rückschlagventil, Durchflusssensor, Speichermembran, Manometer, Leuchtdiodenanzeigen, Schutz gegen Trockenlauf, automatisches Wiederherstellungssystem (ART), ... Er ermöglicht die Stabilisierung und Regulierung des Ausgangsdrucks, vermeidet Überlastungen und Wasserschläge und verbessert den Komfort und die Lebensdauer der Installation.
FUNKTIONALE MERKMALE
- Leistungsschütz zur Steuerung von Pumpen bis 2,2 kW (3PS).
- Elektrische Versorgung 110-230 Vac - Multispannung.
- Manuelle Einstellung des Ausgangsdrucks mit enthaltenem Einstellwerkzeug.
- Ausgangsdruckanzeige.
- Automatische Einstellung des Anlaufdrucks in Abhängigkeit vom Ausgangsdruck.
- Integriertes Manometer (bar und psi).
- Schutzsystem, das die Pumpe im Falle von Wassermangel stoppt.
- APR-Funktion (periodisches Anti-Blockier-Routine). Nach 3 Tagen ohne Pumpenbetrieb startet das Gerät für 10 Sekunden, um ein Blockieren des Rotors zu verhindern.
- ART-Funktion (Automatischer Rücksetztest). Wenn das Gerät aufgrund des Schutzsystems wegen Wassermangel getrennt wird, versucht das ART in einem programmierten Intervall, das Gerät wieder zu verbinden, bis die Wasserversorgung wiederhergestellt ist.
- Bedientafel:
- Gelbes POWER LED (Linie)
- Grünes ON LED (Betrieb)
- Rotes FAILURE LED (Anomalie)
- Berührungstaste für manuelles Starten.
Speichermembran und integriertes Rückschlagventil.
- Anschlüsse für hydraulische Netz: G1", G1
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Elektronischer Druckregler - ist eine elektronische Einheit für einphasige Pumpen mit einer Leistung von bis zu 2,2 kW (1~115 230V) mit einem innovativen Druckreduzierungs-/regelungssystem zur Aufrechterhaltung eines gleichmäßigen Ausgangsdrucks.
Neben den typischen Eigenschaften traditioneller elektronischer Inverter für Pumpen bietet es: integrierten Rückschlagventil, Durchflusssensor, Speichermembran, Manometer, Leuchtdiodenanzeigen, Schutz gegen Trockenlauf, automatisches Wiederherstellungssystem (ART), ... Er ermöglicht die Stabilisierung und Regulierung des Ausgangsdrucks, vermeidet Überlastungen und Wasserschläge und verbessert den Komfort und die Lebensdauer der Installation.
FUNKTIONALE MERKMALE
- Leistungsschütz zur Steuerung von Pumpen bis 2,2 kW (3PS).
- Elektrische Versorgung 110-230 Vac - Multispannung.
- Manuelle Einstellung des Ausgangsdrucks mit enthaltenem Einstellwerkzeug.
- Ausgangsdruckanzeige.
- Automatische Einstellung des Anlaufdrucks in Abhängigkeit vom Ausgangsdruck.
- Integriertes Manometer (bar und psi).
- Schutzsystem, das die Pumpe im Falle von Wassermangel stoppt.
- APR-Funktion (periodisches Anti-Blockier-Routine). Nach 3 Tagen ohne Pumpenbetrieb startet das Gerät für 10 Sekunden, um ein Blockieren des Rotors zu verhindern.
- ART-Funktion (Automatischer Rücksetztest). Wenn das Gerät aufgrund des Schutzsystems wegen Wassermangel getrennt wird, versucht das ART in einem programmierten Intervall, das Gerät wieder zu verbinden, bis die Wasserversorgung wiederhergestellt ist.
- Bedientafel:
- Gelbes POWER LED (Linie)
- Grünes ON LED (Betrieb)
- Rotes FAILURE LED (Anomalie)
- Berührungstaste für manuelles Starten.
Speichermembran und integriertes Rückschlagventil.
- Anschlüsse für hydraulische Netz: G1", G1
LEVELREGULATOR FÜR ABWASSER
Hängeregler mit VERTIKALER Betätigung
Maximal Betriebsspannung: 50 V
Maximaler Widerstandslast: 0,5 A 10W 10 VA
IP:68
Maximal Wassertemperatur:55°C
Maximaler Druck:10 Bar
Elektrischer Kontakt: SPST com + N.O.
Maximaler Unterschied : 2 cm +
Steuert automatisch den Start und Stopp von einphasigen Elektropumpen (oberflächen-, vertikale und Tauchpumpen).
• Ersetzt vollständig das traditionelle System bestehend aus Druckschalter und Ausdehnungsbehälter.
• Startet die Elektropumpe nach Druckabfall (Öffnen von Wasserhähnen) und stoppt sie, wenn der Flüssigkeitsfluss bei maximalem Pumpendruck unterbrochen wird (Schließen der Wasserhähne).
• Schutz gegen Trockenlauf.
• Integrierte und überprüfbare Rückflussverhinderungsventile
• Integriertes Smart-Autoreset. Nach einer Blockade aufgrund von Wassermangel versucht sie in längeren Zeitabständen insgesamt 10 Mal wieder zu starten.
• Standardmäßiger Blockierschutz. Alle 24 Stunden der Nichtbenutzung läuft die Pumpe für 10 Sekunden, um ein Feststecken des Rotors zu vermeiden.
• Einstellbarer Aktivierungsdruck.
• Installation in jeder Position – vertikal oder horizontal.
• Elektronikplatine einfach auszutauschen.
• Wartungsfrei.
• Installation im Bypass-Modus.
• Minimale Durchflussmenge für den kontinuierlichen Betrieb der Pumpe auf 2,5 l/min
• Neu gestalteter interner Wasserdurchgang ermöglicht einen Druckverlust von nur 0,45 bar bei 100 l/min
PRESSOFLUSSOSTATO AUTOMATISCHER RÜCKSTELLUNG
Elektronischer Druckschalter zur direkten Steuerung von Elektropumpen bis 2HP und zur Kontrolle gegen Trockenlauf.
EINSTELLBARER STARTDRUCK
VERTIKALE und HORIZONTALE Montage mit und ohne AUSDEHNUNGSBEHÄLTER (optional, nicht enthalten)
Gewinde 1” 1/4 zum Anschluss von Pumpe/Anlage - Gewinde 1” für optionalen Ausdehnungsbehälter.
HYDROSTART 2HP sieht N° 9 Zyklen der AUTOMATISCHEN RÜCKSTELLUNG nach einem Eingriff gegen Trockenlauf vor.
LOGICPRESS PLUS
GERÄT FÜR DIE STEUERUNG UND DEN SCHUTZ DER PUMPE
Es kann sowohl mit 115 Vac als auch mit 230 Vac betrieben werden.
Es startet und stoppt die Pumpe abhängig von der Öffnung oder Schließung der Entnahmen.
Es ist mit 1"1/4-Männliches Anschlüsse ausgestattet, um einen höheren Durchfluss zu gewährleisten.
Es stoppt die Pumpe bei Wassermangel und schützt sie vor Trockenlauf.
Es verfügt über automatische Rückstellung im Falle einer Blockade und eine Antiblockierfunktion.
Es benötigt keinen Ausdehnungsbehälter, Rückschlagventil, Filter und Verbindungsstücke.
Es kann an Oberflächenpumpen und Tauchpumpen bis zu 3 PS montiert werden.
Es benötigt keine Wartung.
INSTALLATION UND INBETRIEBNAHME
Das Gerät kann direkt an der Pumpe oder zwischen dieser und der ersten Entnahme montiert werden.
Führen Sie die elektrischen Anschlüsse durch, überprüfen Sie, ob die Pumpe korrekt gestartet ist, öffnen Sie eine Entnahme und schalten Sie die Spannung ein.
Von nun an startet und stoppt das Gerät die Pumpe abhängig von der Öffnung und Schließung der Entnahme.
Im Falle von Wassermangel stoppt das Gerät die Pumpe und schützt sie vor Trockenlauf (rotes LED-Flackern Fehler). Bei Unterbrechung der Stromversorgung stellt sich das Gerät automatisch wieder ein, wenn die Stromversorgung zurückkehrt.
Technische Merkmale:
Druckschalter werden in fast allen Systemen verwendet, in denen Druckflüssigkeiten vorhanden sind. Sie übernehmen die Funktion der automatischen Steuerung der Druckenergieniveaus, indem sie die Versorgung der Elektropumpe steuern. Praktisch schalten sie die Elektropumpe entsprechend dem Druck ein und aus. Sie sind im Voraus auf Standardöffnung und -schließdruck kalibriert, können aber dank ihres Regelgeräts auf unterschiedliche Drücke kalibriert werden.
Pressostat zur Kontrolle und zum Schutz von einphasigen Pumpen bis zu 1,5 HP für den häuslichen Gebrauch. Der Druckschalter startet die Elektropumpe, auf der er installiert ist, wenn der Druck im System abfällt (z.B. beim Öffnen eines Wasserhahns) und stoppt sie, wenn der Durchfluss unter 2 Liter pro Minute sinkt.
Flüssigkeitstyp: Reines Wasser
Verwendung: haushaltsüblich
Einsätze: Wasserversorgung, Druckanlagensysteme, Bewässerung
Typ: Zubehör
Familie: easysmall-easypress-easypro
Einsatzgrenzen:
• Berstdrücke 40 bar
• Schutz: IP 65
• Spannung: 230 V - Frequenz: 50/60 Hz
• Maximale Stromstärke: – 12 A EASYSMALL-1
– 16 A EASYSMALL-2
Eigenschaften
• Automatische Kontrolle des Starts der Elektropumpe bei Druckabfall (Wasserhahnöffnung) und deren Stopp, wenn der Flüssigkeitsfluss bei maximalem Druck stoppt (Wasserhahnverschluss).
• Vollständiger Ersatz des traditionellen Systems aus Druckschalter und Ausdehnungsbehälter.
• Integriert einen kleinen Ausdehnungsbehälter von 0,4 l, der kontinuierliche Starts und Stops der Elektropumpe bei Leckagen im System oder kleinen Wasseranforderungen verhindert.
• Membran des Ausdehnungsbehälters aus BUTYL ist austauschbar.
• Einstellbarer Vordruck des Ausdehnungsbehälters (Werkseinstellung 1,5 bar).
• Druckanzeige im System über LED.
• Schützt vor Trockenlauf und Wasserschläge.
• Einstellbarer Arbeitsdruck von 1 bis 4 Bar in 0,5 Bar Schritten.
• Installation in jeder Position - vertikal oder horizontal
• Automatischer Reset bis zu 10 Versuchen.
• Blockierschutz 24h.
• Durchsetzbare Ventil.
• Druckverluste: 1,2 bar bei 150 l/min.
PRESSOFLUSSOSTATO AUTOMATISCHER RÜCKSETZUNG
Elektronischer Druckschalter für den direkten Betrieb von Elektropumpen bis zu 2HP und zur Kontrolle gegen Trockenlauf.
Die elektronische Platine, vollständig in einem speziellen GEL eingetaucht, ist vor Feuchtigkeit, Korrosion, Dampf und versehentlichem Wassereintritt durch fehlerhafte Installation geschützt.
HYDROGEL wird mit einem 3 Meter langen Kabel und einem SCHUKO-Stecker für die Stromversorgung sowie einem 0,50 Meter langen Kabel mit SCHUKO-Steckdose geliefert. Hydraulische Anschlüsse: 1″
Motorleistung: 2HP 250V AC.
Reset 1: Automatisch mit 9 programmierten Rücksetzversuchen, der letzte davon alle 24 Stunden.
Reset 2: Manuell.
Startdruck: Einstellbar 1-3 Bar.
Flüssigkeitstyp: Sauberes Wasser.
LOGICONTROL
GERÄT ZUR KONTROLLE UND SCHUTZ DER PUMPE
Kann sowohl mit 115 Vac als auch mit 230 Vac betrieben werden.
Startet und stoppt die Pumpe je nach Öffnung oder Schließung der Entnahme.
Erlaubt es, den maximalen Druck der Pumpe zu reduzieren und den Betriebsdruck einzustellen.
Stoppt die Pumpe im Falle von Wasserknappheit und schützt sie vor Trockenlauf.
Verfügt über automatische Rücksetzer im Falle einer Blockade und über eine Antiblockierfunktion.
Benötigt keinen Ausdehnungsbehälter, Rückschlagventil, Filter und Anschlussstücke.
Kann an Oberflächenpumpen und Tauchpumpen bis zu 3 HP montiert werden.
Benötigt keine Wartung
INSTALLATION UND INBETRIEBNAHME
Das Gerät kann direkt an der Pumpe oder zwischen der Pumpe und der ersten Entnahme montiert werden.
Die elektrischen Anschlüsse herstellen, sicherstellen, dass die Pumpe korrekt entlüftet ist, eine Entnahme öffnen und Spannung anlegen.
Von nun an startet und stoppt das Gerät die Pumpe je nach Öffnung und Schließung der Entnahme.
Im Falle von Wasserknappheit stoppt das Gerät die Pumpe und schützt sie vor Trockenlauf (rotes LED-Licht intermittent). Bei einer Unterbrechung der Stromversorgung wird das Gerät automatisch beim Wiederherstellen der Stromversorgung zurückgesetzt.
Elektronischer Druckschalter zur direkten Steuerung von Elektropumpen und zur Überwachung gegen Trockenlauf.
Das Gerät führt 9 automatische Rückstellzyklen durch, falls es zu einem Eingriff wegen Trockenlauf kommt. Der letzte vorgesehene Rückstellzyklus erfolgt alle 24 Stunden.
Dank des internen Sensors "RE-START 2HP" wird ein konstanter Durchfluss für den Einsatz bereitgestellt, um Schwankungen des Drucks zu vermeiden. Der interne Druckschalter, auf einen Druck von 1,5 bar (einstellbar) kalibriert, löst die automatische Inbetriebnahme der Elektropumpe aus und hält die Anlage unter Druck.
„RE-START 2HP“ erkennt zudem, wenn Wasser in der Ansaugung der Elektropumpe fehlt, um den Trockenlauf zu verhindern, und signalisiert die Störung durch eine rote LED (Fehler). Dank der speziellen Luftkammer zwischen dem Hydraulikgehäuse und dem Steuergehäuse ist „RE-START 2HP“ immun gegen die Bildung von Kondensat, das durch den Temperaturunterschied zwischen Umgebung und gefördertem Wasser entsteht.
Zur Kontrolle und Regelung von nicht explosiven Flüssigkeiten und Gasen. Geeignet für Kompressionsanlagen, in Kesseln, Behältern, Autoklaven, in Belüftungs-, und Schmieranlagen. Empfindliches Element aus AISI 304L.
Einstellbarer Differenzialbereich 0,6 ÷ 3.
DM 174/2004
Für weitere Informationen siehe das angehängte PDF
Beschreibung
PEGELREGULATOR FÜR ABWASSER
OHNE QUECKSILBER
Tauchpegelregulator (patentiert).
Wasserdicht bis zu 100 m Tiefe, unempfindlich gegen Feuchtigkeit und Kondensat.
Hergestellt mit neu konzipierten elektrischen Kontakten, die aus bestehen:
• Schalter 10 A 250 V mit selbstreinigenden Kontakten bei jeder Betätigung und großer Öffnungsafstand.
EINSATZ
Regelung von industriellen Abwässern, die besonders turbulent mit schwebenden Restagglomeraten sind, oder von Abwasser.
Der Pegelregulator vom Typ MERCURY/MC besteht aus:
• Äußeres Gehäuse aus Polyethylen, druckgegossen aus einem einzigen Stück.
• Innengewicht zur Verschiebung des Schwerpunktes in Richtung Kabelanschluss und zur Bestimmung des Drehpunkts.
• Schalter für elektrischen Betrieb 10A 250V Wechselstrom mit selbstreinigenden Kontakten und großer Öffnungsafstand.
Innerhalb des Reglers wird eine Injektion von geschlossenzelligen, nicht hygroskopischen Polyurethan durchgeführt.
Diese Injektion entfernt jede Luftblase und versiegelt alles, wobei auch der elektrische Betriebsschalter geschützt wird.
Druckschalter Alco für Elektropumpen mit einem maximalen Einstelldruck von 8 Bar
Regelbares Differenzial von 0,5 bis 5 Bar
Besondere Eigenschaften
Nach der Einstellung des maximalen Drucks, zum Beispiel 4 Bar, wird das Differenzial eingestellt, zum Beispiel 0,5 Bar
Somit haben wir die Elektropumpe, die bei 4 Bar abschaltet und bei 3,5 Bar wieder startet.
Fazit: Im Gegensatz zu anderen Druckschaltern behält dieser Druckschalter die einmal eingestellten Parameter über die Zeit stabil.
LOGICPRESS SET M
GERÄT ZUR ÜBERWACHUNG UND SCHUTZ DER PUMPE
Ermöglicht die Einstellung des Drucks zum Wiederanlauf der Pumpe.
Es ist mit Manometer ausgestattet.
Startet und stoppt die Pumpe abhängig von der Öffnung oder Schließung der Entnahmen.
Stoppt die Pumpe bei Wassermangel und schützt sie vor Trockenlauf.
Es ist mit automatischen Rückstellungen bei Blockierung und einer Anti-Blockierfunktion ausgestattet.
Kann sowohl an Oberflächenpumpen als auch an Tauchpumpen montiert werden.
Benötigt keinen Ausdehnungsbehälter, Rückschlagventil, Filter und Anschlüsse.
Benötigt keine Wartung.
TECHNISCHE DATEN
| Stromversorgung | 230 Vac |
|---|---|
| Frequenz | 50/60 Hz |
| Max. Motorleistung | 10A/2HP |
| Männliche Anschlüsse | 1" |
| Einstellbarer Wiederanlaufdruck | |
| Trockenlaufschutz | |
| Automatische Rückstellungen | |
| Anti-Blockierfunktion |
LOGICPRESS 3PHASEN
GERÄT ZUR STEUERUNG UND SCHUTZ DER DREIPHASENPUMPE
Dreiphasige Versorgung 400 Vac.
Startet und stoppt die Pumpe in Abhängigkeit von der Öffnung oder Schließung der Entnahmen.
Es ist mit 1"1/4 Anschlussgewinden ausgestattet, um eine höhere Durchflussmenge zu gewährleisten.
Stoppt die Pumpe bei Wassermangel und schützt sie vor Trockenlauf.
Es verfügt über automatische Rückstellmechanismen im Falle einer Blockade und über eine Antiblockierfunktion.
Benötigt keinen Ausdehnungsbehälter, Rückschlagventil, Filter und Anschlüsse.
Kann an Oberflächenpumpen und an Tauchpumpen bis zu 3 HP montiert werden.
Benötigt keine Wartung
INSTALLATION UND INBETRIEBNAHME
Das Gerät kann direkt an der Pumpe oder zwischen dieser und der ersten Entnahme montiert werden.
Führen Sie die elektrischen Verbindungen durch, überprüfen Sie, ob die Pumpe korrekt angestoßen ist, öffnen Sie eine Entnahme und geben Sie Spannung.
Von jetzt an startet und stoppt das Gerät die Pumpe in Abhängigkeit von der Öffnung und Schließung der Entnahme.
Bei Wassermangel stoppt das Gerät die Pumpe und schützt sie vor Trockenlauf (rotes LED-Licht blinkt bei Fehler). Bei Stromausfall wird das Gerät automatisch beim Wiederherstellen der Energie zurückgesetzt.
