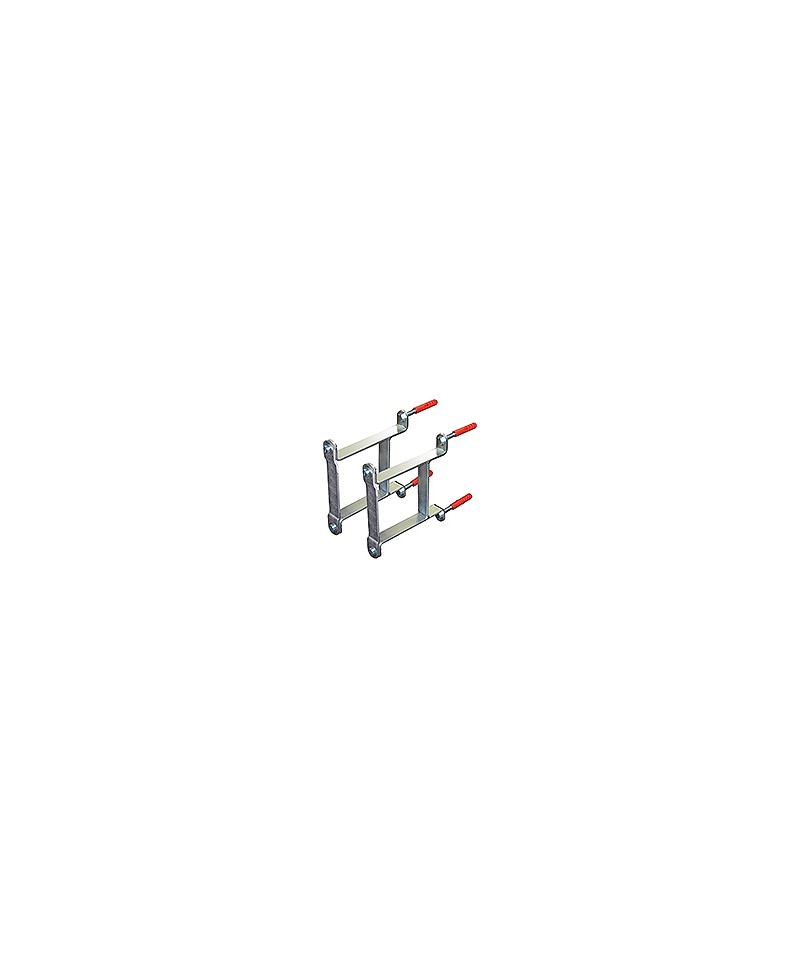

STAFFA DI FISSAGGIO PER COMP.1"

Honeywell E125S Valvola Sfogo Aria Ottone d.1/2 Per Impianti Solari

Gusci termoformati in polietilene espanso reticolato a cellule chiuse con certificazione CL1, M1. Chiusura con velcro

M2 MIX33

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per impianti

di riscaldamento e raffrescamento, per circolatori DN32 1”1/4 (180 mm).

• box di isolamento in EPP (250x400x170 mm);

• valvola miscelatrice a 3 vie con by-pass regolabile integrato;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 76 kW (con !t 15 K).

Portata massima di 4400 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 16,0.

Connessioni: 1”1/4 Femmina

M2

Modulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,

per circolatori DN32 1”1/4 (180 mm).

• box di isolamento in EPP (250x400x170 mm);

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 111 kW (con !t 20 K).

Portata massima di 4800 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 21,0.

Connessioni: 1”1/4 Femmina

M2

odulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,

per circolatori DN25 1” (180 mm).

• box di isolamento in EPP (250x380x170 mm);

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 50 kW (con !t 20 K).

Portata massima di 2150 l/h (con un circolatore di prevalenza 6 m).

Valore Kvs: 8,0.

Connessioni: 1” Femmina

Controlla il flusso di liquidi in tubazione per impianti di refrigerazione e riscaldamento. Negli impianti di riscaldamento con vaso di espansione chiuso in cui la circolazione è assicurata mediante elettropompe, l’apporto di calore deve essere automaticamente interrotto nel caso di arresto delle pompe di circolazione. Attacco 1” Normativa

SERPENTINA PORTAMANOMETRO PN30 CON DADO  Girevole in rame nichelato

Serie HW

VOLANO TERMICO PER INSTALLAZIONI

CALDO-!FREDDO CON POMPA DI CALORE

Volano termico predisposto per moduli idraulici

Il volano termico BRV ModvlvS HW è pensato per le installazioni di climatizzazione.

Nelle installazioni con pompa di calore, funge da interfaccia

idraulica e svolge la funzione di accumulo. Consente di limitare il numero di

avvii e arresti dell’unità esterna della pompa di calore.

Il volano termico BRV ModvlvS HW è predisposto per l’installazione di

due gruppi BRV ModvlvS. Può essere installato in orizzontale, per consentire

una rapida connessione del primario alla la pompa di calore e del secondario

verso l’utenza finale come ad esempio ventil-convettori o pannelli

radianti, per mezzo di moduli idraulici.

Se necessario, il volano termico può essere installato anche in verticale,

come esecuzione più frequente. Con questo tipo di installazione, sul lato

secondario è necessario montare un collettore, nel caso si vogliano gestire

due o più zone per mezzo di moduli idraulici. Sarà quindi necessario tappare

le due connessioni non utilizzate.

L’installazione verticale del volano termico risulta più complessa in termini

di tubazioni e necessita l’impiego di un collettore.

Questo comporta quindi un costo di installazione più elevato e un numero

maggiore di connessioni, rispetto all’installazione orizzontale

Staffe di fissaggio a muro per collettori

HV 80. La distanza fra il muro ed il centro

del collettore è 160 mm.

Cavo di connessione CAN2-9 m Bus per collegare

più centraline climatiche.

Lunghezza di 1 metro, compresi 2 resistori terminali di

chiusura circuito.

M2 MIX33

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per impianti

di riscaldamento e raffrescamento, per circolatori DN32 1”1/4 (180 mm).

• box di isolamento in EPP (250x400x170 mm);

• valvola miscelatrice a 3 vie con by-pass regolabile integrato;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 76 kW (con !t 15 K).

Portata massima di 4400 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 16,0.

Connessioni: 1”1/4 Femmina

Collettore HV 60/90

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in PPE;

• attacco laterale 1/2” femmina per accessori;

• interasse moduli: 90 mm;

• interasse connessione al primario: 125 mm.

Fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.

M2 Energy

Il modulo idraulico M2 Energy è analogo al

modello M2 con l’aggiunta della predisposizione

per l’inserimento di un contabilizzatore

di energia Qn 2,5 (3/4”) DN20

Art. 652

Funzione

Il defangatore è un dispositivo che consente di raccogliere morchie

e particelle ferrose nei circuiti idraulici, residui che possono

compromettere il funzionamento di molti componenti quali caldaie,

circolatori sincroni, contatori e contabilizzatori magnetici ecc.

La sua particolare conformazione interna, sviluppata da BRV nei suoi laboratori,

sfrutta alcuni semplici principi della fisica che consentono di creare,

per differenza di pressione, una zona di calma della vena fluida dove

si depositano morchie e particelle ferrose poiché attratte da un potente

magnete al neodimio. Queste poi possono essere rimosse semplicemente

dall’impianto agendo sul rubinetto di scarico, operazione che suggeriamo

di ripetere ad ogni avvio impianto soprattutto in quelli datati che sono più

soggetti alla corrosione e quindi dove è più alta la concentrazione di fanghi

e particelle ferrose.

Caratteristiche

• Dimensioni compatte abbinate a bassissime perdite di carico;

• Nessuna operazione di manutenzione o pulizia del dispositivo è richiesta,

se non lo scarico periodico delle morchie raccolte attraverso la valvola

di scarico;

• Magnete al neodimio con forza di attrazione di 4,5 Kg e 13.000 Gauss di

campo magnetico;

• Semplice installazione nei gruppi di rilancio o direttamente in linea nel

circuito (montaggio verticale);

• Ampia gamma disponibile per portate fino a 5.000 l/h;

• Compatibile con fluidi anticongelanti (glicole $ 50%).

PN 10. Temperatura massima 110°C

Connessioni esterne e Kvs disponibili:

DN20: 1” x 130 mm - Kvs 15

DN25: 1”1/2 x 180 mm - Kvs 21

DN32: 2” x 180 mm - Kvs 21

Kit di trasformazione per l’installazione del

defangatore sui moduli diretti. Composto

da defangatore, set calotta e guarnizione,

valvola a sfera. Il kit deve essere installato

sul ramo di ritorno del gruppo diretto, come

visibile nell’immagine.

Collettore combinato HV 60/90W

Collettore di distribuzione isolato con separatore idraulico integrato:

• isolamento in PPE;

• attacco laterale 1/2” femmina per accessori;

• attacco inferiore 1/2” femmina per sonda di temperatura;

• connessione 1” Maschio tenuta piana per gruppo di sicurezza;

• interasse moduli: 90 mm;

• interasse connessione al primario: 380 mm.

Fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.

Gusci termoformati in polietilene espanso reticolato a cellule chiuse con certificazione CL1, M1. Chiusura con velcro
