Riferimento: *1050260

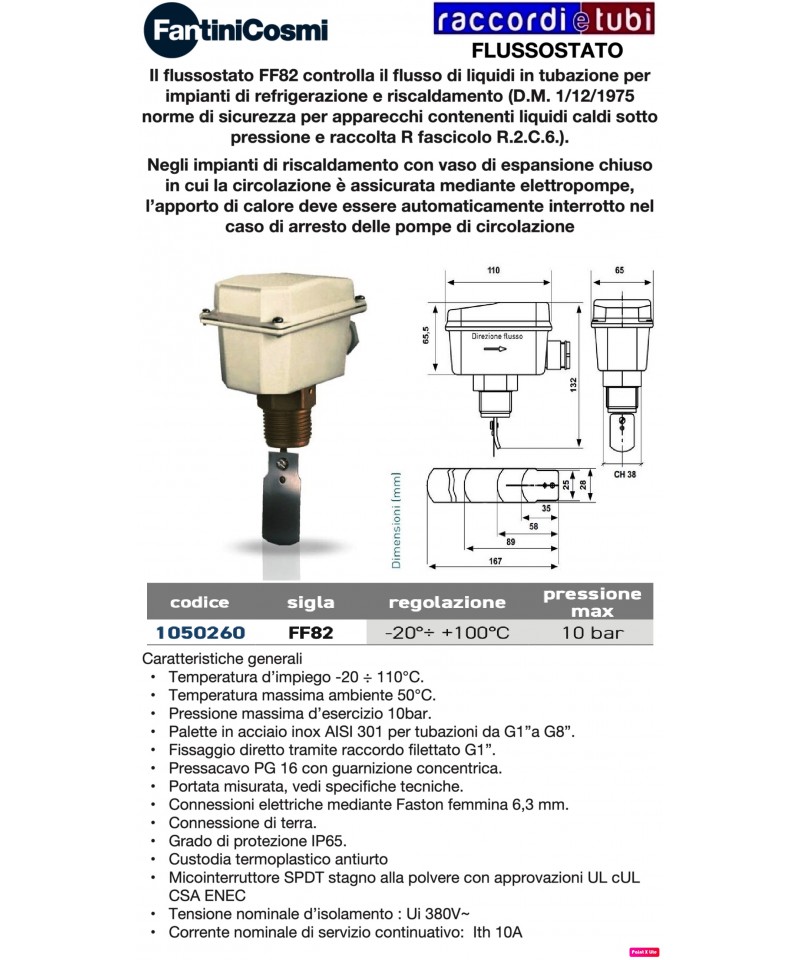

Controlla il flusso di liquidi in tubazione per impianti di refrigerazione e riscaldamento. Negli impianti di riscaldamento con vaso di espansione chiuso in cui la circolazione è assicurata mediante elettropompe, l’apporto di calore deve essere automaticamente interrotto nel caso di arresto delle pompe di circolazione. Attacco 1” Normativa
Installazione e funzionamento
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Controlla il flusso di liquidi in tubazione per impianti di refrigerazione e riscaldamento. Negli impianti di riscaldamento con vaso di espansione chiuso in cui la circolazione è assicurata mediante elettropompe, l’apporto di calore deve essere automaticamente interrotto nel caso di arresto delle pompe di circolazione. Attacco 1” Normativa
Installazione e funzionamento
M2 Energy
Il modulo idraulico M2 Energy è analogo al
modello M2 con l’aggiunta della predisposizione
per l’inserimento di un contabilizzatore
di energia Qn 2,5 (3/4”) DN20
M2 FIX3
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a punto fisso
per impianti di riscaldamento, per circolatori DN20 3/4” (130 mm).
• box di isolamento in EPP (180x302x142 mm);
• valvola miscelatrice termostatica regolabile, 20-45°C o 45-70°C;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• interasse 90 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 9 kW (con !t 8 K).
Portata massima di 1000 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 1,9.
Connessione al collettore: codolo girevole 3/4” Maschio.
Connessione verso l’utenza: 3/4” Femmina.
Collettore HV 60/90
Collettore di distribuzione isolato per moduli idraulici:
• isolamento in PPE;
• attacco laterale 1/2” femmina per accessori;
• interasse moduli: 90 mm;
• interasse connessione al primario: 125 mm.
Fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.
M2 MIX33 Energy
Il modulo idraulico M2 MIX33 Energy è
analogo al modello M2 MIX33 con l’aggiunta
della predisposizione per l’inserimento di un
contabilizzatore di energia Qn 2,5 (3/4”) DN20
Collettori HV80
Collettore di distribuzione isolato per moduli idraulici:
• isolamento in EPS;
• interasse 125 mm.
Fino a 165 kW (con !t 20 K). Fino a 7,25 m3/h - Max. 6 bar.
Collettori di distribuzione per impianti termici in tubolare elettrosaldato e zincato. La gamma di articoli si divide in tre diverse misure:
DN20: Isolamento termico in EPP. Collaudo idraulico 12 bar. Interasse di collegamento ModvlvS: 90 mm.
DN25 e DN32: Isolamento termico in EPS secondo DIN 4102-B2 (DN25: spessore 25 mm; DN32: spessore 35mm) e box di protezione in lamiera zincata (DN25: spessore di 0,55 mm; DN32: spessore di 0,8 mm). Collaudo idraulico 12 bar.
Interasse di collegamento ModvlvS: 125 mm.
La gamma di collettori DN20 prevede l’utilizzo dei gruppi ModvlvS DN20 da 3/4”.
La gamma di collettori DN25 prevede l'abbinamento ai gruppi ModvlvS da 1”, mentre la gamma DN32 è destinata ai moduli da 1"1/4. Tramite specifici adattatori è inoltre possibile installare gruppi da 1" su collettori DN32 e viceversa, qualora sia necessario soddisfare eventuali esigenze di ottimizzazione impiantistica.
M2
Modulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,
per circolatori DN20 3/4” (130 mm).
• box di isolamento in EPP (180x302x142 mm);
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• interasse 90 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 35 kW (con !t 20 K).
Portata massima di 1500 l/h (con un circolatore di prevalenza 6 m).
Valore Kvs: 6,0.
Connessione al collettore: codolo girevole 3/4” Maschio.
Connessione verso l’utenza: 3/4” Femmina.
Per INFO vedi PDF Allegato
SERPENTINA PORTAMANOMETRO PN30 CON DADO Girevole in rame nichelato
Serie HW
VOLANO TERMICO PER INSTALLAZIONI
CALDO-!FREDDO CON POMPA DI CALORE
Volano termico predisposto per moduli idraulici
Il volano termico BRV ModvlvS HW è pensato per le installazioni di climatizzazione.
Nelle installazioni con pompa di calore, funge da interfaccia
idraulica e svolge la funzione di accumulo. Consente di limitare il numero di
avvii e arresti dell’unità esterna della pompa di calore.
Il volano termico BRV ModvlvS HW è predisposto per l’installazione di
due gruppi BRV ModvlvS. Può essere installato in orizzontale, per consentire
una rapida connessione del primario alla la pompa di calore e del secondario
verso l’utenza finale come ad esempio ventil-convettori o pannelli
radianti, per mezzo di moduli idraulici.
Se necessario, il volano termico può essere installato anche in verticale,
come esecuzione più frequente. Con questo tipo di installazione, sul lato
secondario è necessario montare un collettore, nel caso si vogliano gestire
due o più zone per mezzo di moduli idraulici. Sarà quindi necessario tappare
le due connessioni non utilizzate.
L’installazione verticale del volano termico risulta più complessa in termini
di tubazioni e necessita l’impiego di un collettore.
Questo comporta quindi un costo di installazione più elevato e un numero
maggiore di connessioni, rispetto all’installazione orizzontale
Honeywell E125S Valvola Sfogo Aria Ottone d.1/2 Per Impianti Solari
Valvola di sicurezza ordinaria gialla per impianti termici e sanitari.
• Pressione di taratura: 3 - 6 - 7 bar
• Misura entrata: 1/2” maschio
• Misura uscita: 1/2” femmina
• Temperatura massima: 115°C
Conforme alla direttiva 2014/68/UE “PED”
categoria IV e al D.Lgs.15.02.2016 n.26.
Clima L
Il modulo idraulico CLIMA L è analogo al modello
CLIMA M con in aggiunta la possibilità di gestire anche
un sistema di raffrescamento.
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per
impianti di riscaldamento, con circolatore ad alta efficienza. Centralina
climatica 24 VDC integrata con gestione contatto caldaia, per un circuito
di riscaldamento integrato.
• box di isolamento in EPP (250x466x215 mm);
• valvola miscelatrice a 3 vie con by-pass integrato;
• servomotore M21;
• 2 sonde;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• circolatore Wilo Para 25/8 SC;
• interasse 125 mm.
PN 6. temperatura massima 110°C.
Per potenze fino a 38 kW (con !t 15 K).
Portata massima di 2200 l/h.
Valore Kvs: 7,0.
Connessioni: 1” Femmina
SERPENTINA PORTAMANOMETRO PN30 CON DADO Girevole in rame nichelato
Serie HW
VOLANO TERMICO PER INSTALLAZIONI
CALDO-!FREDDO CON POMPA DI CALORE
Volano termico predisposto per moduli idraulici
Il volano termico BRV ModvlvS HW è pensato per le installazioni di climatizzazione.
Nelle installazioni con pompa di calore, funge da interfaccia
idraulica e svolge la funzione di accumulo. Consente di limitare il numero di
avvii e arresti dell’unità esterna della pompa di calore.
Il volano termico BRV ModvlvS HW è predisposto per l’installazione di
due gruppi BRV ModvlvS. Può essere installato in orizzontale, per consentire
una rapida connessione del primario alla la pompa di calore e del secondario
verso l’utenza finale come ad esempio ventil-convettori o pannelli
radianti, per mezzo di moduli idraulici.
Se necessario, il volano termico può essere installato anche in verticale,
come esecuzione più frequente. Con questo tipo di installazione, sul lato
secondario è necessario montare un collettore, nel caso si vogliano gestire
due o più zone per mezzo di moduli idraulici. Sarà quindi necessario tappare
le due connessioni non utilizzate.
L’installazione verticale del volano termico risulta più complessa in termini
di tubazioni e necessita l’impiego di un collettore.
Questo comporta quindi un costo di installazione più elevato e un numero
maggiore di connessioni, rispetto all’installazione orizzontale
Valvola di sicurezza ordinaria gialla per impianti termici e sanitari.
• Pressione di taratura: 3 - 6 - 7 bar
• Misura entrata: 1/2” maschio
• Misura uscita: 1/2” femmina
• Temperatura massima: 115°C
Conforme alla direttiva 2014/68/UE “PED”
categoria IV e al D.Lgs.15.02.2016 n.26.
M2 MIX33 Energy
Il modulo idraulico M2 MIX33 Energy è
analogo al modello M2 MIX33 con l’aggiunta
della predisposizione per l’inserimento di un
contabilizzatore di energia Qn 2,5 (3/4”) DN20
TERMOCOPPIA UNIVERSALE STANDARD MM.400
