TERMOCOPPIA UNIVERSALE MM.600
TERMOCOPPIA UNIVERSALE STANDARD MM.600
info@raccordietubi.it
Riferimento: *1203003

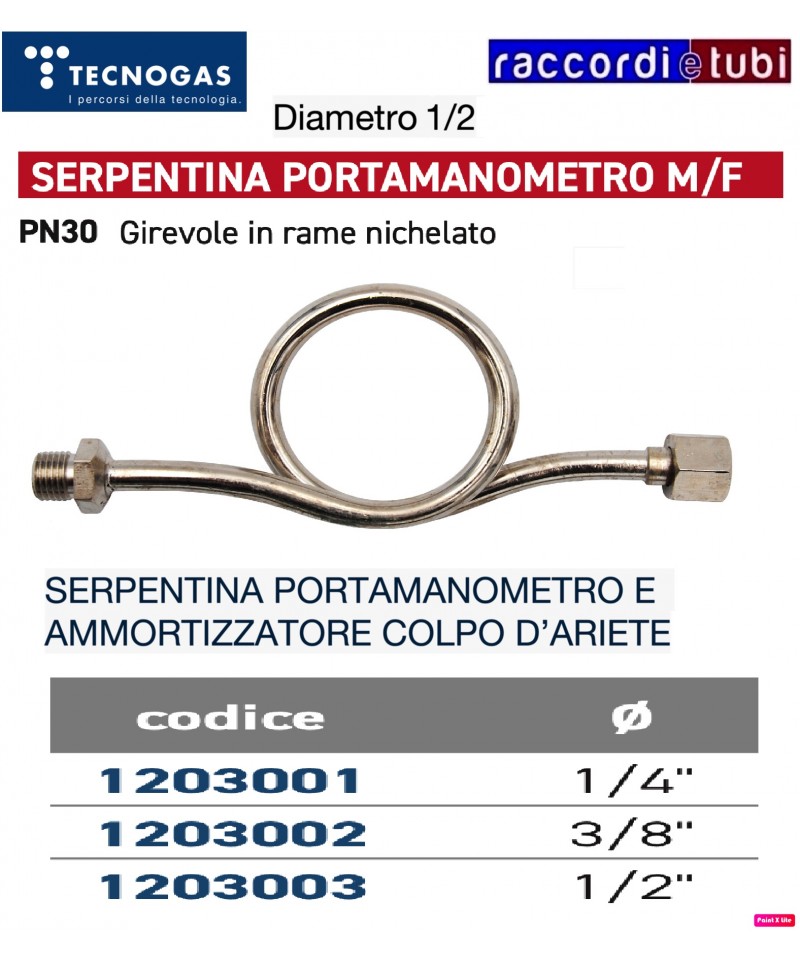

SERPENTINA PORTAMANOMETRO PN30 CON DADO Girevole in rame nichelato
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
SERPENTINA PORTAMANOMETRO PN30 CON DADO Girevole in rame nichelato
TERMOCOPPIA UNIVERSALE STANDARD MM.600
M2 MIX33
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per impianti
di riscaldamento e raffrescamento, per circolatori DN25 1” (180 mm).
• box di isolamento in EPP (250x380x170 mm);
• valvola miscelatrice a 3 vie con by-pass regolabile integrato;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 38 kW (con !t 15 K).
Portata massima di 2200 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 7,0.
Connessioni: 1” Femmina
Collettori HV60 e HV70
Collettore di distribuzione isolato per moduli idraulici:
• isolamento in EPS;
• interasse 125 mm.
Modelli HV 60: fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.
Modelli HV 70: fino a 70 kW (con !t 20 K). Fino a 3 m3/h - Max. 6 bar.
Serie HW
VOLANO TERMICO PER INSTALLAZIONI
CALDO-!FREDDO CON POMPA DI CALORE
Volano termico predisposto per moduli idraulici
Il volano termico BRV ModvlvS HW è pensato per le installazioni di climatizzazione.
Nelle installazioni con pompa di calore, funge da interfaccia
idraulica e svolge la funzione di accumulo. Consente di limitare il numero di
avvii e arresti dell’unità esterna della pompa di calore.
Il volano termico BRV ModvlvS HW è predisposto per l’installazione di
due gruppi BRV ModvlvS. Può essere installato in orizzontale, per consentire
una rapida connessione del primario alla la pompa di calore e del secondario
verso l’utenza finale come ad esempio ventil-convettori o pannelli
radianti, per mezzo di moduli idraulici.
Se necessario, il volano termico può essere installato anche in verticale,
come esecuzione più frequente. Con questo tipo di installazione, sul lato
secondario è necessario montare un collettore, nel caso si vogliano gestire
due o più zone per mezzo di moduli idraulici. Sarà quindi necessario tappare
le due connessioni non utilizzate.
L’installazione verticale del volano termico risulta più complessa in termini
di tubazioni e necessita l’impiego di un collettore.
Questo comporta quindi un costo di installazione più elevato e un numero
maggiore di connessioni, rispetto all’installazione orizzontale
M3 FIX3
Il modulo idraulico M3 FIX3 è analogo al modello M2 FIX3 con in aggiunta
una valvola by-pass di bilanciamento della sovrapressione (0-0,5 bar).
Separatore idraulico HW 80/125
Separatore idraulico isolato per potenze fino a 165 kW, da collegare prima del collettore di distribuzione HV 80. Questo dispositivo consente di separare idraulicamente il circuito primario dal secondario e permette una maggiore circolazione volumetrica sul collettore rispetto a quanto circola in caldaia. Particolarmente consigliato in abbinamento con caldaie a condensazione. Infatti con una corretta regolazione del circolatore caldaia garantisce una temperatura di ritorno bassa (sempre inferiore a 57°C, temperatura di condensazione del vapore acqueo nel gas metano) aumentando il rendimento dell’impianto.
Portata massima fino a 7,25 m3/h - Max 6 bar.
Sezione box isolante: 152x152 mm.
Attacco superiore 1”1/4 maschio per gruppo di sicurezza.
Attacchi 1/2” femmina per scarico (inferiore) e sonda di temperatura (laterale).
Elettrovalvola automatica ON-OFF AD AZIONE DIRETTA per gas normalmente chiusa in classe A con attacchi filettati. Apertura e chiusura rapida.Pressione Max 0,5 bar
Apertura e chiusura rapida con regolazione di portata. Corpo in alluminio. Bobina con connettore IP65 (1/2"-3/4"-1"). Bobina con scatola elettrica IP54 (1 1/4"- 1 1/2"-2"). Idonea per gas manifatturati, gas naturali, gas di petrolio liquefatto (gpl), per gas non aggressivi e aria. Temperatura di esercizio: -20÷60°C.
Dichiarazione di conformita' vedi PDF allegato
M2 Energy
Il modulo idraulico M2 Energy è analogo al
modello M2 con l’aggiunta della predisposizione
per l’inserimento di un contabilizzatore
di energia Qn 2,5 (3/4”) DN20
Staffe di fissaggio a muro per separatore HW 60
Coppia di staffe per sostenere il separatore idraulico con box isolante 110 x 110 mm.
Dimensioni disponibili: 100 e 150 mm (distanza fra il muro ed il centro del separatore).
100 mm : Codice: DAOA100
150 mm : Codice: DAOA150
BRV Bonetti Rubinetterie Valduggia S.r.l.
Collettore HV 60/125 (2 m3/h - 50 kW). Per 2 e 3 moduli DN25.
Collettore di distribuzione isolato per potenze fino a 50 kW (con salto termico ΔT = 20 K nel circuito primario).
Portata massima fino a 2 m3/h - Max. 6 bar.
Dimensioni della sezione del box isolante: 110 x 110 mm.
Connessioni ai moduli: 1” maschio, interasse 125 mm (passo 250 mm).
Connessione al separatore idraulico cod. HW60/125-04 con estremità filettata 1” maschio (interasse 125 mm); per il collegamento utilizzare n. 2 set cod. 04629SET (1”).
| HV 60/125-2 | Per il collegamento di 2 moduli DN25 | 508 mm | HV60/125-2 |
M2
odulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,
per circolatori DN25 1” (180 mm).
• box di isolamento in EPP (250x380x170 mm);
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 50 kW (con !t 20 K).
Portata massima di 2150 l/h (con un circolatore di prevalenza 6 m).
Valore Kvs: 8,0.
Connessioni: 1” Femmina
Collettori HV80
Collettore di distribuzione isolato per moduli idraulici:
• isolamento in EPS;
• interasse 125 mm.
Fino a 165 kW (con !t 20 K). Fino a 7,25 m3/h - Max. 6 bar.
Collettori di distribuzione per impianti termici in tubolare elettrosaldato e zincato. La gamma di articoli si divide in tre diverse misure:
DN20: Isolamento termico in EPP. Collaudo idraulico 12 bar. Interasse di collegamento ModvlvS: 90 mm.
DN25 e DN32: Isolamento termico in EPS secondo DIN 4102-B2 (DN25: spessore 25 mm; DN32: spessore 35mm) e box di protezione in lamiera zincata (DN25: spessore di 0,55 mm; DN32: spessore di 0,8 mm). Collaudo idraulico 12 bar.
Interasse di collegamento ModvlvS: 125 mm.
La gamma di collettori DN20 prevede l’utilizzo dei gruppi ModvlvS DN20 da 3/4”.
La gamma di collettori DN25 prevede l'abbinamento ai gruppi ModvlvS da 1”, mentre la gamma DN32 è destinata ai moduli da 1"1/4. Tramite specifici adattatori è inoltre possibile installare gruppi da 1" su collettori DN32 e viceversa, qualora sia necessario soddisfare eventuali esigenze di ottimizzazione impiantistica.
Valvola di sicurezza ordinaria gialla per impianti termici e sanitari.
• Pressione di taratura: 3 - 6 - 7 bar
• Misura entrata: 1/2” femmina
• Misura uscita: 1/2” femmina
• Temperatura massima: 115°C
Conforme alla direttiva 2014/68/UE “PED”
categoria IV e al D.Lgs.15.02.2016 n.26.
Art. 652
Funzione
Il defangatore è un dispositivo che consente di raccogliere morchie
e particelle ferrose nei circuiti idraulici, residui che possono
compromettere il funzionamento di molti componenti quali caldaie,
circolatori sincroni, contatori e contabilizzatori magnetici ecc.
La sua particolare conformazione interna, sviluppata da BRV nei suoi laboratori,
sfrutta alcuni semplici principi della fisica che consentono di creare,
per differenza di pressione, una zona di calma della vena fluida dove
si depositano morchie e particelle ferrose poiché attratte da un potente
magnete al neodimio. Queste poi possono essere rimosse semplicemente
dall’impianto agendo sul rubinetto di scarico, operazione che suggeriamo
di ripetere ad ogni avvio impianto soprattutto in quelli datati che sono più
soggetti alla corrosione e quindi dove è più alta la concentrazione di fanghi
e particelle ferrose.
Caratteristiche
• Dimensioni compatte abbinate a bassissime perdite di carico;
• Nessuna operazione di manutenzione o pulizia del dispositivo è richiesta,
se non lo scarico periodico delle morchie raccolte attraverso la valvola
di scarico;
• Magnete al neodimio con forza di attrazione di 4,5 Kg e 13.000 Gauss di
campo magnetico;
• Semplice installazione nei gruppi di rilancio o direttamente in linea nel
circuito (montaggio verticale);
• Ampia gamma disponibile per portate fino a 5.000 l/h;
• Compatibile con fluidi anticongelanti (glicole $ 50%).
PN 10. Temperatura massima 110°C
Connessioni esterne e Kvs disponibili:
DN20: 1” x 130 mm - Kvs 15
DN25: 1”1/2 x 180 mm - Kvs 21
DN32: 2” x 180 mm - Kvs 21
Kit di trasformazione per l’installazione del
defangatore sui moduli diretti. Composto
da defangatore, set calotta e guarnizione,
valvola a sfera. Il kit deve essere installato
sul ramo di ritorno del gruppo diretto, come
visibile nell’immagine.
M2 MIX33
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per impianti
di riscaldamento e raffrescamento, per circolatori DN20 3/4” (130 mm).
• box di isolamento in EPP (180x302x142 mm);
• valvola miscelatrice a 3 vie con by-pass regolabile integrato;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• interasse 90 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 33 kW (con !t 15 K).
Portata massima di 1900 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 5,5.
Connessione al collettore: codolo girevole 3/4” Maschio.
Connessione verso l’utenza: 3/4” Femmina.
Per INFO vedi PDF Allegato
Art. 652
Funzione
Il defangatore è un dispositivo che consente di raccogliere morchie
e particelle ferrose nei circuiti idraulici, residui che possono
compromettere il funzionamento di molti componenti quali caldaie,
circolatori sincroni, contatori e contabilizzatori magnetici ecc.
La sua particolare conformazione interna, sviluppata da BRV nei suoi laboratori,
sfrutta alcuni semplici principi della fisica che consentono di creare,
per differenza di pressione, una zona di calma della vena fluida dove
si depositano morchie e particelle ferrose poiché attratte da un potente
magnete al neodimio. Queste poi possono essere rimosse semplicemente
dall’impianto agendo sul rubinetto di scarico, operazione che suggeriamo
di ripetere ad ogni avvio impianto soprattutto in quelli datati che sono più
soggetti alla corrosione e quindi dove è più alta la concentrazione di fanghi
e particelle ferrose.
Caratteristiche
• Dimensioni compatte abbinate a bassissime perdite di carico;
• Nessuna operazione di manutenzione o pulizia del dispositivo è richiesta,
se non lo scarico periodico delle morchie raccolte attraverso la valvola
di scarico;
• Magnete al neodimio con forza di attrazione di 4,5 Kg e 13.000 Gauss di
campo magnetico;
• Semplice installazione nei gruppi di rilancio o direttamente in linea nel
circuito (montaggio verticale);
• Ampia gamma disponibile per portate fino a 5.000 l/h;
• Compatibile con fluidi anticongelanti (glicole $ 50%).
PN 10. Temperatura massima 110°C
Connessioni esterne e Kvs disponibili:
DN20: 1” x 130 mm - Kvs 15
DN25: 1”1/2 x 180 mm - Kvs 21
DN32: 2” x 180 mm - Kvs 21
Kit di trasformazione per l’installazione del
defangatore sui moduli diretti. Composto
da defangatore, set calotta e guarnizione,
valvola a sfera. Il kit deve essere installato
sul ramo di ritorno del gruppo diretto, come
visibile nell’immagine.
