Riferimento: 022723

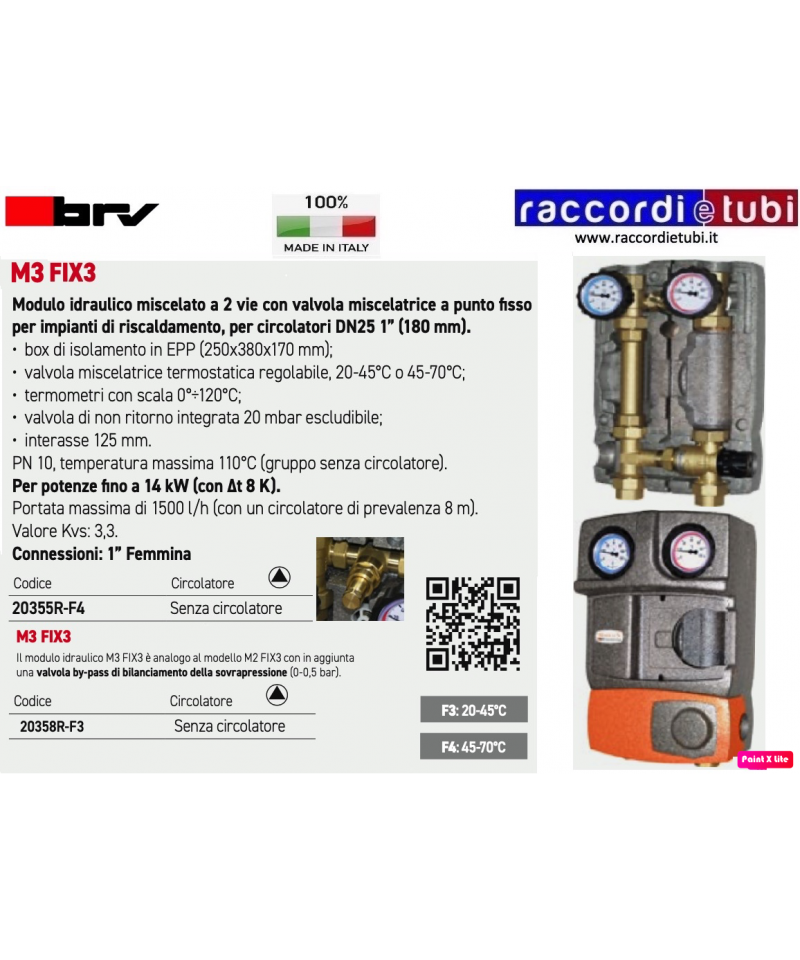

M3 FIX3
Il modulo idraulico M3 FIX3 è analogo al modello M2 FIX3 con in aggiunta
una valvola by-pass di bilanciamento della sovrapressione (0-0,5 bar).
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
M3 FIX3
Il modulo idraulico M3 FIX3 è analogo al modello M2 FIX3 con in aggiunta
una valvola by-pass di bilanciamento della sovrapressione (0-0,5 bar).
Cavo di connessione CAN2-9 m Bus per collegare
più centraline climatiche.
Lunghezza di 1 metro, compresi 2 resistori terminali di
chiusura circuito.
M2
Modulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,
per circolatori DN32 1”1/4 (180 mm).
• box di isolamento in EPP (250x400x170 mm);
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 111 kW (con !t 20 K).
Portata massima di 4800 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 21,0.
Connessioni: 1”1/4 Femmina
Art. 652
Funzione
Il defangatore è un dispositivo che consente di raccogliere morchie
e particelle ferrose nei circuiti idraulici, residui che possono
compromettere il funzionamento di molti componenti quali caldaie,
circolatori sincroni, contatori e contabilizzatori magnetici ecc.
La sua particolare conformazione interna, sviluppata da BRV nei suoi laboratori,
sfrutta alcuni semplici principi della fisica che consentono di creare,
per differenza di pressione, una zona di calma della vena fluida dove
si depositano morchie e particelle ferrose poiché attratte da un potente
magnete al neodimio. Queste poi possono essere rimosse semplicemente
dall’impianto agendo sul rubinetto di scarico, operazione che suggeriamo
di ripetere ad ogni avvio impianto soprattutto in quelli datati che sono più
soggetti alla corrosione e quindi dove è più alta la concentrazione di fanghi
e particelle ferrose.
Caratteristiche
• Dimensioni compatte abbinate a bassissime perdite di carico;
• Nessuna operazione di manutenzione o pulizia del dispositivo è richiesta,
se non lo scarico periodico delle morchie raccolte attraverso la valvola
di scarico;
• Magnete al neodimio con forza di attrazione di 4,5 Kg e 13.000 Gauss di
campo magnetico;
• Semplice installazione nei gruppi di rilancio o direttamente in linea nel
circuito (montaggio verticale);
• Ampia gamma disponibile per portate fino a 5.000 l/h;
• Compatibile con fluidi anticongelanti (glicole $ 50%).
PN 10. Temperatura massima 110°C
Connessioni esterne e Kvs disponibili:
DN20: 1” x 130 mm - Kvs 15
DN25: 1”1/2 x 180 mm - Kvs 21
DN32: 2” x 180 mm - Kvs 21
Kit di trasformazione per l’installazione del
defangatore sui moduli diretti. Composto
da defangatore, set calotta e guarnizione,
valvola a sfera. Il kit deve essere installato
sul ramo di ritorno del gruppo diretto, come
visibile nell’immagine.
I flussostati Serie FLU25PL sono dotati di una lamella metallica (7) che, immersa nel fluido, al sopraggiungere della portata di soglia aziona un interruttore (2) tramite opportuno leverismo. I flussostati sono corredati da un serie di lamelle da utilizzare in funzione dei diversi diametri delle tubazioni. Il soffietto metallico (3) garantisce la separazione della parte idraulica da quella elettrica che si trova all’interno di una custodia polimerica (1 e 4) avente grado di protezione IP64. Il valore della portata di intervento può essere regolato (tra un valore minimo ed uno massimo) agendo sulla apposita vite di taratura (8). I flussostati sono impiegati come dispositivi di protezione in tutte quelle applicazioni dove la circolazione del fluido in un circuito è necessaria a garantire il corretto funzionamento dei dispositivi installati o ad evitarne il danneggiamento. Negli impianti di riscaldamento con vaso di espansione chiuso i flussostati sono utilizzati per interrompere l’apporto di calore al circuito in caso di arresto delle pompe di circolazione (come previsto nella ISPESL Raccolta R capitolo R.3.B.).
M2 MIX33
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per impianti
di riscaldamento e raffrescamento, per circolatori DN32 1”1/4 (180 mm).
• box di isolamento in EPP (250x400x170 mm);
• valvola miscelatrice a 3 vie con by-pass regolabile integrato;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 76 kW (con !t 15 K).
Portata massima di 4400 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 16,0.
Connessioni: 1”1/4 Femmina
TERMOCOPPIA UNIVERSALE STANDARD MM.400
Collettori HV80
Collettore di distribuzione isolato per moduli idraulici:
• isolamento in EPS;
• interasse 125 mm.
Fino a 165 kW (con !t 20 K). Fino a 7,25 m3/h - Max. 6 bar.
Collettori di distribuzione per impianti termici in tubolare elettrosaldato e zincato. La gamma di articoli si divide in tre diverse misure:
DN20: Isolamento termico in EPP. Collaudo idraulico 12 bar. Interasse di collegamento ModvlvS: 90 mm.
DN25 e DN32: Isolamento termico in EPS secondo DIN 4102-B2 (DN25: spessore 25 mm; DN32: spessore 35mm) e box di protezione in lamiera zincata (DN25: spessore di 0,55 mm; DN32: spessore di 0,8 mm). Collaudo idraulico 12 bar.
Interasse di collegamento ModvlvS: 125 mm.
La gamma di collettori DN20 prevede l’utilizzo dei gruppi ModvlvS DN20 da 3/4”.
La gamma di collettori DN25 prevede l'abbinamento ai gruppi ModvlvS da 1”, mentre la gamma DN32 è destinata ai moduli da 1"1/4. Tramite specifici adattatori è inoltre possibile installare gruppi da 1" su collettori DN32 e viceversa, qualora sia necessario soddisfare eventuali esigenze di ottimizzazione impiantistica.
M2
Modulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,
per circolatori DN32 1”1/4 (180 mm).
• box di isolamento in EPP (250x400x170 mm);
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 111 kW (con !t 20 K).
Portata massima di 4800 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 21,0.
Connessioni: 1”1/4 Femmina
M2 MIX33
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per impianti
di riscaldamento e raffrescamento, per circolatori DN25 1” (180 mm).
• box di isolamento in EPP (250x380x170 mm);
• valvola miscelatrice a 3 vie con by-pass regolabile integrato;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 38 kW (con !t 15 K).
Portata massima di 2200 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 7,0.
Connessioni: 1” Femmina
Separatore idraulico serie HW 60
Separatore idraulico HW 60/125
Separatore idraulico isolato da collegare prima del collettore. Questo dispositivo consente di separare idraulicamente il circuito primario dal secondario e permette una maggiore circolazione volumetrica sul collettore rispetto a quanto circola in caldaia. Particolarmente consigliato in abbinamento con caldaie a condensazione. Infatti con una corretta regolazione del circolatore caldaia garantisce una temperatura di ritorno bassa (sempre inferiore a 57°C, temperatura di condensazione del vapore acqueo nel gas metano) aumentando il rendimento dell’impianto.
Attacco inferiore 1/2” femmina per sonda caldaia.
Dimensioni della sezione del box isolante: 110 x 110 mm.
HW 60/125 1” per portate fino a 2 m3/h - Codice: HW60/125-04
Connessione al collettore: 1” maschio, interasse 125 mm
Connessione alla caldaia: 1” femmina, interasse 250 mm
M2 MIX33 Energy
Il modulo idraulico M2 MIX33 Energy è
analogo al modello M2 MIX33 con l’aggiunta
della predisposizione per l’inserimento di un
contabilizzatore di energia Qn 2,5 (3/4”) DN20
Separatore idraulico serie HW 60
Separatore idraulico HW 60/125
Separatore idraulico isolato da collegare prima del collettore. Questo dispositivo consente di separare idraulicamente il circuito primario dal secondario e permette una maggiore circolazione volumetrica sul collettore rispetto a quanto circola in caldaia. Particolarmente consigliato in abbinamento con caldaie a condensazione. Infatti con una corretta regolazione del circolatore caldaia garantisce una temperatura di ritorno bassa (sempre inferiore a 57°C, temperatura di condensazione del vapore acqueo nel gas metano) aumentando il rendimento dell’impianto.
Attacco inferiore 1/2” femmina per sonda caldaia.
Dimensioni della sezione del box isolante: 110 x 110 mm.
HW 60/125 1”1/4 per portate fino a 3 m3/h - Codice: HW60/125-05
Connessione al collettore: 1”1/4 maschio, interasse 125 mm
Connessione alla caldaia: 1”1/4 femmina, interasse 250 mm
Valvola di sicurezza ordinaria gialla per impianti termici e sanitari.
• Pressione di taratura: 3 - 6 - 7 bar
• Misura entrata: 1/2” femmina
• Misura uscita: 1/2” femmina
• Temperatura massima: 115°C
Conforme alla direttiva 2014/68/UE “PED”
categoria IV e al D.Lgs.15.02.2016 n.26
M2 MIX33
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per impianti
di riscaldamento e raffrescamento, per circolatori DN32 1”1/4 (180 mm).
• box di isolamento in EPP (250x400x170 mm);
• valvola miscelatrice a 3 vie con by-pass regolabile integrato;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 76 kW (con !t 15 K).
Portata massima di 4400 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 16,0.
Connessioni: 1”1/4 Femmina
GIRELLO IN OTTONE 3/4X1/2 FEMMINA MASCHIO CON VALVOLA DI NON RITORNO INCORPORATA
M2 MIX33 Energy
Il modulo idraulico M2 MIX33 Energy è analogo al
modello M2 MIX33 con l’aggiunta della predisposizione
per l’inserimento di un contabilizzatore di
energia Qn 2,5 (3/4”) DN20.
