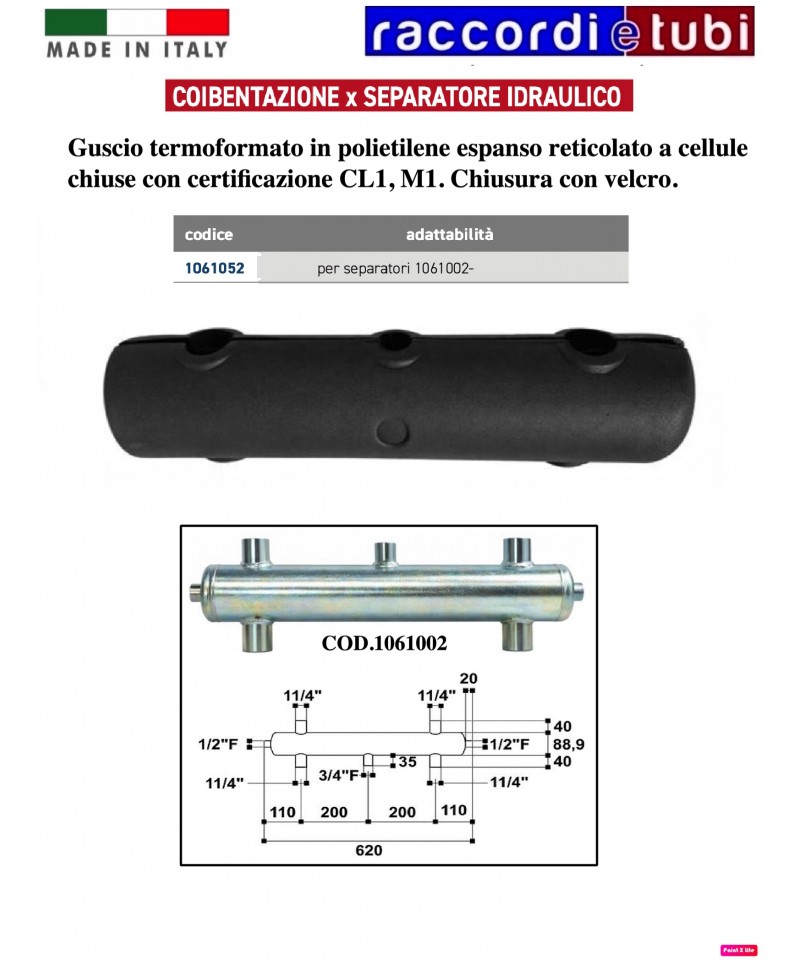

COIBENTAZIONE PER SEPARATORE IDRAULICO 1061052

SERPENTINA PORTAMANOMETRO PN30 CON DADO  Girevole in rame nichelato

Separatore idraulico HW 80/125

Separatore idraulico isolato per potenze fino a 165 kW, da collegare prima del collettore di distribuzione HV 80. Questo dispositivo consente di separare idraulicamente il circuito primario dal secondario e permette una maggiore circolazione volumetrica sul collettore rispetto a quanto circola in caldaia. Particolarmente consigliato in abbinamento con caldaie a condensazione. Infatti con una corretta regolazione del circolatore caldaia garantisce una temperatura di ritorno bassa (sempre inferiore a 57°C, temperatura di condensazione del vapore acqueo nel gas metano) aumentando il rendimento dell’impianto.

Portata massima fino a 7,25 m3/h - Max 6 bar.
Sezione box isolante: 152x152 mm.

Attacco superiore 1”1/4 maschio per gruppo di sicurezza.
Attacchi 1/2” femmina per scarico (inferiore) e sonda di temperatura (laterale).

M2 MIX33

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per impianti

di riscaldamento e raffrescamento, per circolatori DN25 1” (180 mm).

• box di isolamento in EPP (250x380x170 mm);

• valvola miscelatrice a 3 vie con by-pass regolabile integrato;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 38 kW (con !t 15 K).

Portata massima di 2200 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 7,0.

Connessioni: 1” Femmina

Collettori HV80

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in EPS;

• interasse 125 mm.

Fino a 165 kW (con !t 20 K). Fino a 7,25 m3/h - Max. 6 bar.

Collettori di distribuzione per impianti termici in tubolare elettrosaldato e zincato. La gamma di articoli si divide in tre diverse misure:

• DN20, per potenze fino a 50 kW;
• DN25, per potenze fino a 70 kW;
• DN32, per potenze fino a 165 kW;

DN20: Isolamento termico in EPP. Collaudo idraulico 12 bar. Interasse di collegamento ModvlvS: 90 mm.

DN25 e DN32: Isolamento termico in EPS secondo DIN 4102-B2 (DN25: spessore 25 mm; DN32: spessore 35mm) e box di protezione in lamiera zincata (DN25: spessore di 0,55 mm; DN32: spessore di 0,8 mm). Collaudo idraulico 12 bar.
Interasse di collegamento ModvlvS: 125 mm.

La gamma di collettori DN20 prevede l’utilizzo dei gruppi ModvlvS DN20 da 3/4”.
La gamma di collettori DN25 prevede l'abbinamento ai gruppi ModvlvS da 1”, mentre la gamma DN32 è destinata ai moduli da 1"1/4. Tramite specifici adattatori è inoltre possibile installare gruppi da 1" su collettori DN32 e viceversa, qualora sia necessario soddisfare eventuali esigenze di ottimizzazione impiantistica.

Modulo idraulico o gruppo di rilancio  BRV Fino a 50Kw senza circolatore   20355R senza by-pass

La serie MovlvS DN25 è una gamma completa che copre con modelli specifici tutte le esigenze impiantistiche: dai circuiti di riscaldamento a media e bassa temperatura, alle necessità di contabilizzazione dell’energia, ai sistemi di raffrescamento; tutto con la possibilità di un controllo di gestione attraverso centraline climatiche anche integrate nel gruppo pompa.
Possono essere connessi a circuiti termici con potenze fino a 50 kW, a fronte di un consumo energetico decisamente contenuto assicurato dai circolatori sincroni ad alta efficienza.
I collegamenti al circuito o al collettore sono realizzati con filettatura femmina da 1” oppure 1”1/4. I moduli della variante M3, inoltre, sono provvisti di una valvola by-pass di bilanciamento che permette una precisa regolazione della pressione differenziale del circuito. E’ disponibile un’ampia serie di accessori e componenti che completano la gamma: collettori, raccordi, gruppi di sicurezza, miscelatori e servomotori.

TERMOCOPPIA UNIVERSALE STANDARD MM.600

M2

Modulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,

per circolatori DN32 1”1/4 (180 mm).

• box di isolamento in EPP (250x400x170 mm);

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 111 kW (con !t 20 K).

Portata massima di 4800 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 21,0.

Connessioni: 1”1/4 Femmina

Collettori HV80

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in EPS;

• interasse 125 mm.

Fino a 165 kW (con !t 20 K). Fino a 7,25 m3/h - Max. 6 bar.

Collettori di distribuzione per impianti termici in tubolare elettrosaldato e zincato. La gamma di articoli si divide in tre diverse misure:

• DN20, per potenze fino a 50 kW;
• DN25, per potenze fino a 70 kW;
• DN32, per potenze fino a 165 kW;

DN20: Isolamento termico in EPP. Collaudo idraulico 12 bar. Interasse di collegamento ModvlvS: 90 mm.

DN25 e DN32: Isolamento termico in EPS secondo DIN 4102-B2 (DN25: spessore 25 mm; DN32: spessore 35mm) e box di protezione in lamiera zincata (DN25: spessore di 0,55 mm; DN32: spessore di 0,8 mm). Collaudo idraulico 12 bar.
Interasse di collegamento ModvlvS: 125 mm.

La gamma di collettori DN20 prevede l’utilizzo dei gruppi ModvlvS DN20 da 3/4”.
La gamma di collettori DN25 prevede l'abbinamento ai gruppi ModvlvS da 1”, mentre la gamma DN32 è destinata ai moduli da 1"1/4. Tramite specifici adattatori è inoltre possibile installare gruppi da 1" su collettori DN32 e viceversa, qualora sia necessario soddisfare eventuali esigenze di ottimizzazione impiantistica.

Valvola di sicurezza ordinaria gialla per impianti termici e sanitari.

• Pressione di taratura: 3 - 6 - 7 bar

• Misura entrata: 1/2” femmina

• Misura uscita: 1/2” femmina

• Temperatura massima: 115°C

Conforme alla direttiva 2014/68/UE “PED”

categoria IV e al D.Lgs.15.02.2016 n.26

Valvola di sicurezza ordinaria gialla per impianti termici e sanitari.

• Pressione di taratura: 3 - 6 - 7 bar

• Misura entrata: 1/2” femmina

• Misura uscita: 1/2” femmina

• Temperatura massima: 115°C

Conforme alla direttiva 2014/68/UE “PED”

categoria IV e al D.Lgs.15.02.2016 n.26.

Staffe di fissaggio a muro per separatore HW 60

Coppia di staffe per sostenere il separatore idraulico con box isolante 110 x 110 mm.

Dimensioni disponibili: 100 e 150 mm (distanza fra il muro ed il centro del separatore).

100 mm :   Codice: DAOA100
150 mm :   Codice: DAOA150

BRV Bonetti Rubinetterie Valduggia S.r.l.

Valvola di sicurezza ordinaria gialla per impianti termici e sanitari.

• Pressione di taratura: 3 - 6 - 7 bar

• Misura entrata: 1/2” maschio

• Misura uscita: 1/2” femmina

• Temperatura massima: 115°C

Conforme alla direttiva 2014/68/UE “PED”

categoria IV e al D.Lgs.15.02.2016 n.26.

Collettori HV60 e HV70

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in EPS;

• interasse 125 mm.

Modelli HV 60: fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.

Modelli HV 70: fino a 70 kW (con !t 20 K). Fino a 3 m3/h - Max. 6 bar.

SEPARATORE IDRAULICO IN ACCIAIO ZINCATO 2''1/2 x 1''F LARGHEZZA 620 mm

M2 FIX3

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a punto fisso

per impianti di riscaldamento, per circolatori DN20 3/4” (130 mm).

• box di isolamento in EPP (180x302x142 mm);

• valvola miscelatrice termostatica regolabile, 20-45°C o 45-70°C;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 90 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 9 kW (con !t 8 K).

Portata massima di 1000 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 1,9.

Connessione al collettore: codolo girevole 3/4” Maschio.

Connessione verso l’utenza: 3/4” Femmina.
