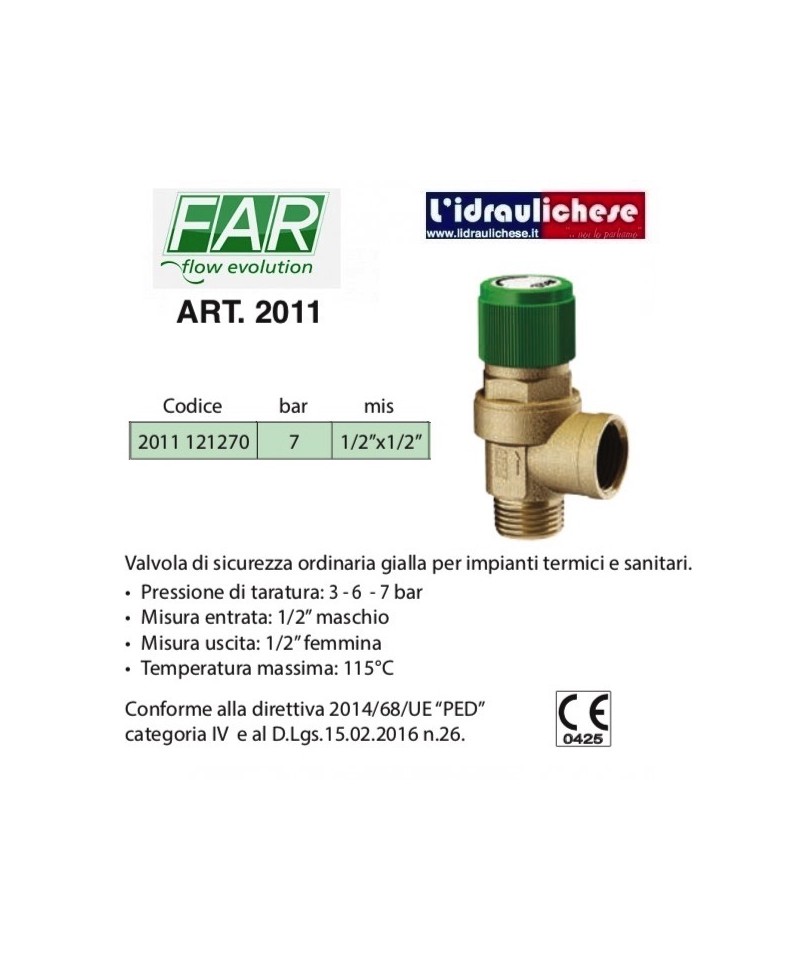

VALVOLA DI SICUREZZA 7 BAR MF 1/2 PER ACQUA CALDA E FREDDA

M3 FIX3

Il modulo idraulico M3 FIX3 è analogo al modello M2 FIX3 con in aggiunta

una valvola by-pass di bilanciamento della sovrapressione (0-0,5 bar).

M2

Modulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,

per circolatori DN32 1”1/4 (180 mm).

• box di isolamento in EPP (250x400x170 mm);

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 111 kW (con !t 20 K).

Portata massima di 4800 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 21,0.

Connessioni: 1”1/4 Femmina

M2 MIX33

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per impianti

di riscaldamento e raffrescamento, per circolatori DN20 3/4” (130 mm).

• box di isolamento in EPP (180x302x142 mm);

• valvola miscelatrice a 3 vie con by-pass regolabile integrato;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 90 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 33 kW (con !t 15 K).

Portata massima di 1900 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 5,5.

Connessione al collettore: codolo girevole 3/4” Maschio.

Connessione verso l’utenza: 3/4” Femmina.

Per INFO vedi PDF Allegato

Elettrovalvola automatica ON-OFF AD AZIONE DIRETTA  per gas normalmente chiusa in classe A con attacchi filettati. Apertura e chiusura rapida.Pressione Max 0,5 bar

Apertura e chiusura rapida con regolazione di portata. Corpo in alluminio. Bobina con connettore IP65 (1/2"-3/4"-1"). Bobina con scatola elettrica IP54 (1 1/4"- 1 1/2"-2"). Idonea per gas manifatturati, gas naturali, gas di petrolio liquefatto (gpl), per gas non aggressivi e aria. Temperatura di esercizio: -20÷60°C.

Dichiarazione di conformita' vedi PDF allegato

Staffe di fissaggio a muro per separatore HW 60

Coppia di staffe per sostenere il separatore idraulico con box isolante 110 x 110 mm.

Dimensioni disponibili: 100 e 150 mm (distanza fra il muro ed il centro del separatore).

100 mm :   Codice: DAOA100
150 mm :   Codice: DAOA150

BRV Bonetti Rubinetterie Valduggia S.r.l.

Collettori HV80

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in EPS;

• interasse 125 mm.

Fino a 165 kW (con !t 20 K). Fino a 7,25 m3/h - Max. 6 bar.

Collettori di distribuzione per impianti termici in tubolare elettrosaldato e zincato. La gamma di articoli si divide in tre diverse misure:

• DN20, per potenze fino a 50 kW;
• DN25, per potenze fino a 70 kW;
• DN32, per potenze fino a 165 kW;

DN20: Isolamento termico in EPP. Collaudo idraulico 12 bar. Interasse di collegamento ModvlvS: 90 mm.

DN25 e DN32: Isolamento termico in EPS secondo DIN 4102-B2 (DN25: spessore 25 mm; DN32: spessore 35mm) e box di protezione in lamiera zincata (DN25: spessore di 0,55 mm; DN32: spessore di 0,8 mm). Collaudo idraulico 12 bar.
Interasse di collegamento ModvlvS: 125 mm.

La gamma di collettori DN20 prevede l’utilizzo dei gruppi ModvlvS DN20 da 3/4”.
La gamma di collettori DN25 prevede l'abbinamento ai gruppi ModvlvS da 1”, mentre la gamma DN32 è destinata ai moduli da 1"1/4. Tramite specifici adattatori è inoltre possibile installare gruppi da 1" su collettori DN32 e viceversa, qualora sia necessario soddisfare eventuali esigenze di ottimizzazione impiantistica.

M2 Energy

Il modulo idraulico M2 Energy è analogo al

modello M2 con l’aggiunta della predisposizione

per l’inserimento di un contabilizzatore

di energia Qn 2,5 (3/4”) DN20

Modulo idraulico o gruppo di rilancio  BRV Fino a 50Kw senza circolatore   20355R senza by-pass

La serie MovlvS DN25 è una gamma completa che copre con modelli specifici tutte le esigenze impiantistiche: dai circuiti di riscaldamento a media e bassa temperatura, alle necessità di contabilizzazione dell’energia, ai sistemi di raffrescamento; tutto con la possibilità di un controllo di gestione attraverso centraline climatiche anche integrate nel gruppo pompa.
Possono essere connessi a circuiti termici con potenze fino a 50 kW, a fronte di un consumo energetico decisamente contenuto assicurato dai circolatori sincroni ad alta efficienza.
I collegamenti al circuito o al collettore sono realizzati con filettatura femmina da 1” oppure 1”1/4. I moduli della variante M3, inoltre, sono provvisti di una valvola by-pass di bilanciamento che permette una precisa regolazione della pressione differenziale del circuito. E’ disponibile un’ampia serie di accessori e componenti che completano la gamma: collettori, raccordi, gruppi di sicurezza, miscelatori e servomotori.

Staffa di fissaggio a muro. Grazie alla staffa di fissaggio a muro e alla piastra di supporto è possibile sostenere il modulo idraulico

ad una distanza di 100 oppure 150 mm fra il muro e l’asse delle tubazioni. é possibile riutilizzare i raccordi femmina del modulo

idraulico sui filetti inferiori dei due raccordi. Quota d’inserimento: 60 mm.

Interasse 125 mm. Raccordi filettati: 1”1/2 Maschio x 1”1/2 calotta girevole.

Collettori HV80

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in EPS;

• interasse 125 mm.

Fino a 165 kW (con !t 20 K). Fino a 7,25 m3/h - Max. 6 bar.

Collettori di distribuzione per impianti termici in tubolare elettrosaldato e zincato. La gamma di articoli si divide in tre diverse misure:

• DN20, per potenze fino a 50 kW;
• DN25, per potenze fino a 70 kW;
• DN32, per potenze fino a 165 kW;

DN20: Isolamento termico in EPP. Collaudo idraulico 12 bar. Interasse di collegamento ModvlvS: 90 mm.

DN25 e DN32: Isolamento termico in EPS secondo DIN 4102-B2 (DN25: spessore 25 mm; DN32: spessore 35mm) e box di protezione in lamiera zincata (DN25: spessore di 0,55 mm; DN32: spessore di 0,8 mm). Collaudo idraulico 12 bar.
Interasse di collegamento ModvlvS: 125 mm.

La gamma di collettori DN20 prevede l’utilizzo dei gruppi ModvlvS DN20 da 3/4”.
La gamma di collettori DN25 prevede l'abbinamento ai gruppi ModvlvS da 1”, mentre la gamma DN32 è destinata ai moduli da 1"1/4. Tramite specifici adattatori è inoltre possibile installare gruppi da 1" su collettori DN32 e viceversa, qualora sia necessario soddisfare eventuali esigenze di ottimizzazione impiantistica.

Separatore idraulico serie HW 60

Separatore idraulico HW 60/125

Separatore idraulico isolato da collegare prima del collettore. Questo dispositivo consente di separare idraulicamente il circuito primario dal secondario e permette una maggiore circolazione volumetrica sul collettore rispetto a quanto circola in caldaia. Particolarmente consigliato in abbinamento con caldaie a condensazione. Infatti con una corretta regolazione del circolatore caldaia garantisce una temperatura di ritorno bassa (sempre inferiore a 57°C, temperatura di condensazione del vapore acqueo nel gas metano) aumentando il rendimento dell’impianto.
Attacco inferiore 1/2” femmina per sonda caldaia.

Dimensioni della sezione del box isolante: 110 x 110 mm.

HW 60/125 1” per portate fino a 2 m3/h - Codice: HW60/125-04

Connessione al collettore: 1” maschio, interasse 125 mm
Connessione alla caldaia: 1” femmina, interasse 250 mm

M2

odulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,

per circolatori DN25 1” (180 mm).

• box di isolamento in EPP (250x380x170 mm);

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 50 kW (con !t 20 K).

Portata massima di 2150 l/h (con un circolatore di prevalenza 6 m).

Valore Kvs: 8,0.

Connessioni: 1” Femmina

M2

odulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,

per circolatori DN25 1” (180 mm).

• box di isolamento in EPP (250x380x170 mm);

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 50 kW (con !t 20 K).

Portata massima di 2150 l/h (con un circolatore di prevalenza 6 m).

Valore Kvs: 8,0.

Connessioni: 1” Femmina

Collettore HV 60/90

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in PPE;

• attacco laterale 1/2” femmina per accessori;

• interasse moduli: 90 mm;

• interasse connessione al primario: 125 mm.

Fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.

Elettrovalvola automatica ON-OFF AD AZIONE DIRETTA  per gas normalmente chiusa in classe A con attacchi filettati. Apertura e chiusura rapida.Pressione Max 0,5 bar

Apertura e chiusura rapida con regolazione di portata. Corpo in alluminio. Bobina con connettore IP65 (1/2"-3/4"-1"). Bobina con scatola elettrica IP54 (1 1/4"- 1 1/2"-2"). Idonea per gas manifatturati, gas naturali, gas di petrolio liquefatto (gpl), per gas non aggressivi e aria. Temperatura di esercizio: -20÷60°C.

Dichiarazione di conformita' vedi PDF allegato
