COLLETTORE BRV DN25 PER 6 MODULI HV70/125-6 1"X1.1/4

Gusci termoformati in polietilene espanso reticolato a cellule chiuse con certificazione CL1, M1. Chiusura con velcro

G21

Contabilizzatore di energia omologato MID per riscaldamento e raffrescamento. Portata nominale: 2,5 m3/h (Qn 2,5).

Sonda temperatura mandata inclusa.

Interfaccia di comunicazione ottica. Kvs 5,0.

Filettatura 1”. Lunghezza 130 mm.

Serie HW

VOLANO TERMICO PER INSTALLAZIONI

CALDO-!FREDDO CON POMPA DI CALORE

Volano termico predisposto per moduli idraulici

Il volano termico BRV ModvlvS HW è pensato per le installazioni di climatizzazione.

Nelle installazioni con pompa di calore, funge da interfaccia

idraulica e svolge la funzione di accumulo. Consente di limitare il numero di

avvii e arresti dell’unità esterna della pompa di calore.

Il volano termico BRV ModvlvS HW è predisposto per l’installazione di

due gruppi BRV ModvlvS. Può essere installato in orizzontale, per consentire

una rapida connessione del primario alla la pompa di calore e del secondario

verso l’utenza finale come ad esempio ventil-convettori o pannelli

radianti, per mezzo di moduli idraulici.

Se necessario, il volano termico può essere installato anche in verticale,

come esecuzione più frequente. Con questo tipo di installazione, sul lato

secondario è necessario montare un collettore, nel caso si vogliano gestire

due o più zone per mezzo di moduli idraulici. Sarà quindi necessario tappare

le due connessioni non utilizzate.

L’installazione verticale del volano termico risulta più complessa in termini

di tubazioni e necessita l’impiego di un collettore.

Questo comporta quindi un costo di installazione più elevato e un numero

maggiore di connessioni, rispetto all’installazione orizzontale

Collettore HV 60/90

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in PPE;

• attacco laterale 1/2” femmina per accessori;

• interasse moduli: 90 mm;

• interasse connessione al primario: 125 mm.

Fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.

M2 MIX33 Energy

Il modulo idraulico M2 MIX33 Energy è

analogo al modello M2 MIX33 con l’aggiunta

della predisposizione per l’inserimento di un

contabilizzatore di energia Qn 2,5 (3/4”) DN20

Controlla il flusso di liquidi in tubazione per impianti di refrigerazione e riscaldamento. Negli impianti di riscaldamento con vaso di espansione chiuso in cui la circolazione è assicurata mediante elettropompe, l’apporto di calore deve essere automaticamente interrotto nel caso di arresto delle pompe di circolazione. Attacco 1” Normativa

Collettore combinato HV 60/90W

Collettore di distribuzione isolato con separatore idraulico integrato:

• isolamento in PPE;

• attacco laterale 1/2” femmina per accessori;

• attacco inferiore 1/2” femmina per sonda di temperatura;

• connessione 1” Maschio tenuta piana per gruppo di sicurezza;

• interasse moduli: 90 mm;

• interasse connessione al primario: 380 mm.

Fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.

Separatore idraulico HW 80/125

Separatore idraulico isolato per potenze fino a 165 kW, da collegare prima del collettore di distribuzione HV 80. Questo dispositivo consente di separare idraulicamente il circuito primario dal secondario e permette una maggiore circolazione volumetrica sul collettore rispetto a quanto circola in caldaia. Particolarmente consigliato in abbinamento con caldaie a condensazione. Infatti con una corretta regolazione del circolatore caldaia garantisce una temperatura di ritorno bassa (sempre inferiore a 57°C, temperatura di condensazione del vapore acqueo nel gas metano) aumentando il rendimento dell’impianto.

Portata massima fino a 7,25 m3/h - Max 6 bar.
Sezione box isolante: 152x152 mm.

Attacco superiore 1”1/4 maschio per gruppo di sicurezza.
Attacchi 1/2” femmina per scarico (inferiore) e sonda di temperatura (laterale).

M2 Energy

lL modulo idraulico M2 Energy è analogo al modello

M2 con l’aggiunta della predisposizione per

l’inserimento di un contabilizzatore di energia

Qn 2,5 (3/4”) DN20.

M2 FIX3

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a punto fisso

per impianti di riscaldamento, per circolatori DN25 1” (180 mm).

• box di isolamento in EPP (250x380x170 mm);

• valvola miscelatrice termostatica regolabile, 20-45°C o 45-70°C;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 14 kW (con !t 8 K).

Portata massima di 1500 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 3,3.

Connessioni: 1” Femmina

Art. 652

Funzione

Il defangatore è un dispositivo che consente di raccogliere morchie

e particelle ferrose nei circuiti idraulici, residui che possono

compromettere il funzionamento di molti componenti quali caldaie,

circolatori sincroni, contatori e contabilizzatori magnetici ecc.

La sua particolare conformazione interna, sviluppata da BRV nei suoi laboratori,

sfrutta alcuni semplici principi della fisica che consentono di creare,

per differenza di pressione, una zona di calma della vena fluida dove

si depositano morchie e particelle ferrose poiché attratte da un potente

magnete al neodimio. Queste poi possono essere rimosse semplicemente

dall’impianto agendo sul rubinetto di scarico, operazione che suggeriamo

di ripetere ad ogni avvio impianto soprattutto in quelli datati che sono più

soggetti alla corrosione e quindi dove è più alta la concentrazione di fanghi

e particelle ferrose.

Caratteristiche

• Dimensioni compatte abbinate a bassissime perdite di carico;

• Nessuna operazione di manutenzione o pulizia del dispositivo è richiesta,

se non lo scarico periodico delle morchie raccolte attraverso la valvola

di scarico;

• Magnete al neodimio con forza di attrazione di 4,5 Kg e 13.000 Gauss di

campo magnetico;

• Semplice installazione nei gruppi di rilancio o direttamente in linea nel

circuito (montaggio verticale);

• Ampia gamma disponibile per portate fino a 5.000 l/h;

• Compatibile con fluidi anticongelanti (glicole $ 50%).

PN 10. Temperatura massima 110°C

Connessioni esterne e Kvs disponibili:

DN20: 1” x 130 mm - Kvs 15

DN25: 1”1/2 x 180 mm - Kvs 21

DN32: 2” x 180 mm - Kvs 21

Kit di trasformazione per l’installazione del

defangatore sui moduli diretti. Composto

da defangatore, set calotta e guarnizione,

valvola a sfera. Il kit deve essere installato

sul ramo di ritorno del gruppo diretto, come

visibile nell’immagine.

Collettore combinato HV 60/90W

Collettore di distribuzione isolato con separatore idraulico integrato:

• isolamento in PPE;

• attacco laterale 1/2” femmina per accessori;

• attacco inferiore 1/2” femmina per sonda di temperatura;

• connessione 1” Maschio tenuta piana per gruppo di sicurezza;

• interasse moduli: 90 mm;

• interasse connessione al primario: 380 mm.

Fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.

Staffa di fissaggio a muro. Grazie alla staffa di fissaggio a muro e alla piastra di supporto è possibile sostenere il modulo idraulico

ad una distanza di 100 oppure 150 mm fra il muro e l’asse delle tubazioni. é possibile riutilizzare i raccordi femmina del modulo

idraulico sui filetti inferiori dei due raccordi. Quota d’inserimento: 48

mm. Interasse 90 mm. Raccordi filettati: 1” Maschio x 1” calotta girevole

SEPARATORE IDRAULICO IN ACCIAIO ZINCATO ZINCATO 3'' x 1''1/4F LARGHEZZA 620 mm

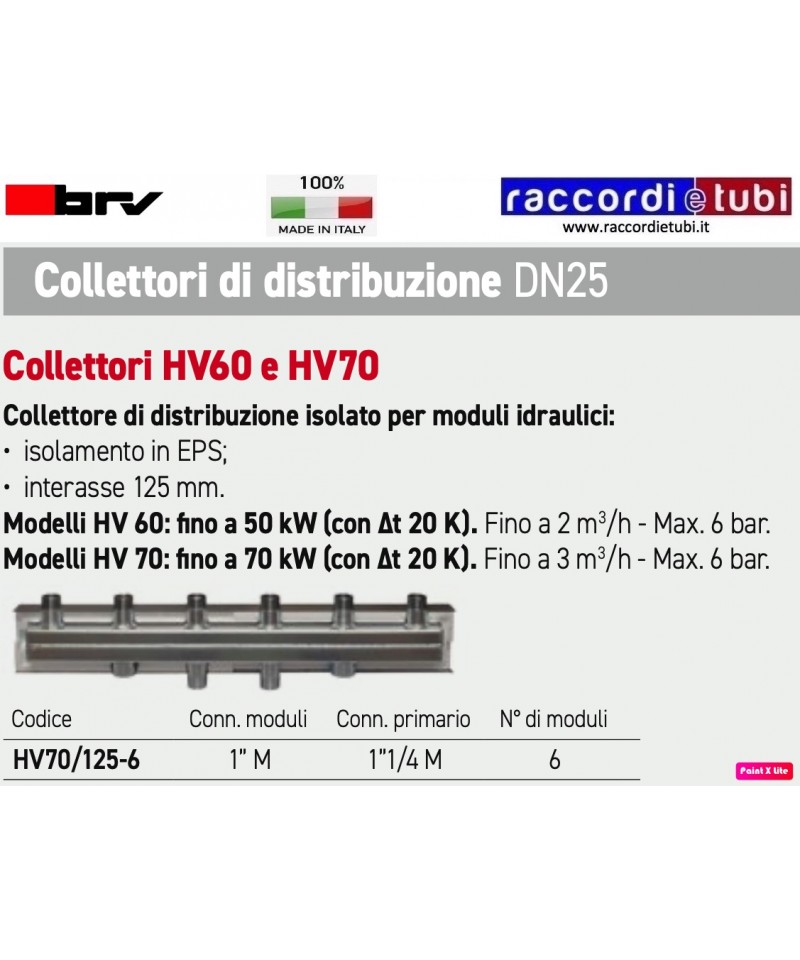

Collettori HV60 e HV70

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in EPS;

• interasse 125 mm.

Modelli HV 60: fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.

Modelli HV 70: fino a 70 kW (con !t 20 K). Fino a 3 m3/h - Max. 6 bar.

SERPENTINA PORTAMANOMETRO PN30 CON DADO  Girevole in rame nichelato
