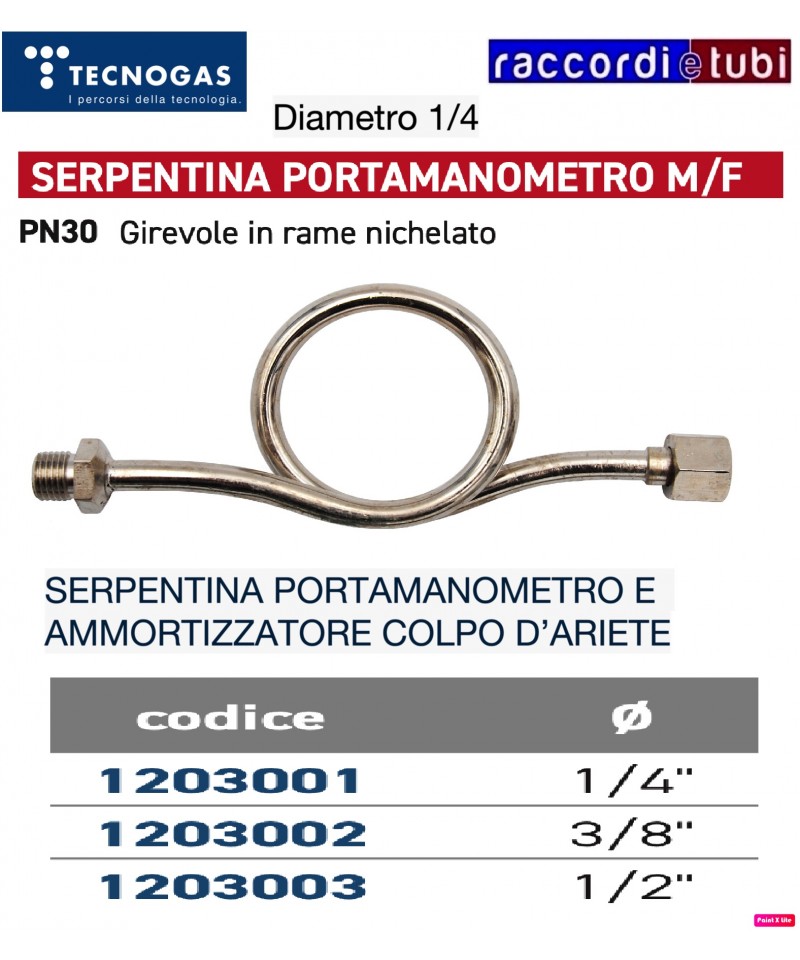

SERPENTINA PORTAMANOMETRO 1/4 M/F PN16

M3 FIX3

Il modulo idraulico M3 FIX3 è analogo al modello M2 FIX3 con in aggiunta

una valvola by-pass di bilanciamento della sovrapressione (0-0,5 bar).

TERMOCOPPIA UNIVERSALE STANDARD MM.600

Collettore HV 60/125 (2 m3/h - 50 kW). Per 2 e 3 moduli DN25.

Collettore di distribuzione isolato per potenze fino a 50 kW (con salto termico ΔT = 20 K nel circuito primario).

Portata massima fino a 2 m3/h - Max. 6 bar.
Dimensioni della sezione del box isolante: 110 x 110 mm.

Connessioni ai moduli: 1” maschio, interasse 125 mm (passo 250 mm).

Connessione al separatore idraulico cod. HW60/125-04 con estremità filettata 1” maschio (interasse 125 mm); per il collegamento utilizzare n. 2 set cod. 04629SET (1”).

M2 FIX3

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a punto fisso

per impianti di riscaldamento, per circolatori DN25 1” (180 mm).

• box di isolamento in EPP (250x380x170 mm);

• valvola miscelatrice termostatica regolabile, 20-45°C o 45-70°C;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 14 kW (con !t 8 K).

Portata massima di 1500 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 3,3.

Connessioni: 1” Femmina

Cavo di connessione CAN2-9 m Bus per collegare

più centraline climatiche.

Lunghezza di 1 metro, compresi 2 resistori terminali di

chiusura circuito.

Separatore idraulico serie HW 60

Separatore idraulico HW 60/125

Separatore idraulico isolato da collegare prima del collettore. Questo dispositivo consente di separare idraulicamente il circuito primario dal secondario e permette una maggiore circolazione volumetrica sul collettore rispetto a quanto circola in caldaia. Particolarmente consigliato in abbinamento con caldaie a condensazione. Infatti con una corretta regolazione del circolatore caldaia garantisce una temperatura di ritorno bassa (sempre inferiore a 57°C, temperatura di condensazione del vapore acqueo nel gas metano) aumentando il rendimento dell’impianto.
Attacco inferiore 1/2” femmina per sonda caldaia.

Dimensioni della sezione del box isolante: 110 x 110 mm.

HW 60/125 1” per portate fino a 2 m3/h - Codice: HW60/125-04

Connessione al collettore: 1” maschio, interasse 125 mm
Connessione alla caldaia: 1” femmina, interasse 250 mm

Collettore combinato HV 60/90W

Collettore di distribuzione isolato con separatore idraulico integrato:

• isolamento in PPE;

• attacco laterale 1/2” femmina per accessori;

• attacco inferiore 1/2” femmina per sonda di temperatura;

• connessione 1” Maschio tenuta piana per gruppo di sicurezza;

• interasse moduli: 90 mm;

• interasse connessione al primario: 380 mm.

Fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.

Honeywell E125S Valvola Sfogo Aria Ottone d.3/8 Per Impianti Solari

Collettori HV60 e HV70

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in EPS;

• interasse 125 mm.

Modelli HV 60: fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.

Modelli HV 70: fino a 70 kW (con !t 20 K). Fino a 3 m3/h - Max. 6 bar.

Valvola di sicurezza ordinaria gialla per impianti termici e sanitari.

• Pressione di taratura: 3 - 6 - 7 bar

• Misura entrata: 1/2” femmina

• Misura uscita: 1/2” femmina

• Temperatura massima: 115°C

Conforme alla direttiva 2014/68/UE “PED”

categoria IV e al D.Lgs.15.02.2016 n.26

Collettori HV80

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in EPS;

• interasse 125 mm.

Fino a 165 kW (con !t 20 K). Fino a 7,25 m3/h - Max. 6 bar.

Collettori di distribuzione per impianti termici in tubolare elettrosaldato e zincato. La gamma di articoli si divide in tre diverse misure:

• DN20, per potenze fino a 50 kW;
• DN25, per potenze fino a 70 kW;
• DN32, per potenze fino a 165 kW;

DN20: Isolamento termico in EPP. Collaudo idraulico 12 bar. Interasse di collegamento ModvlvS: 90 mm.

DN25 e DN32: Isolamento termico in EPS secondo DIN 4102-B2 (DN25: spessore 25 mm; DN32: spessore 35mm) e box di protezione in lamiera zincata (DN25: spessore di 0,55 mm; DN32: spessore di 0,8 mm). Collaudo idraulico 12 bar.
Interasse di collegamento ModvlvS: 125 mm.

La gamma di collettori DN20 prevede l’utilizzo dei gruppi ModvlvS DN20 da 3/4”.
La gamma di collettori DN25 prevede l'abbinamento ai gruppi ModvlvS da 1”, mentre la gamma DN32 è destinata ai moduli da 1"1/4. Tramite specifici adattatori è inoltre possibile installare gruppi da 1" su collettori DN32 e viceversa, qualora sia necessario soddisfare eventuali esigenze di ottimizzazione impiantistica.

CARATTERISTICHE: -Sensore elettrochimico a lunga durata per CO -Sensore catalitico per CH4 -Installazione semplice e veloce -Segnalazione della concentrazione di gas -Segnalazione malfunzionamento sensore -Funzione spegnimento temporaneo cicalino -Funzione TEST

FUNZIONAMENTO INIZIALIZZAZIONE: dura 60 secondi, il led verde lampeggia. NORMALE FUNZIONAMENTO: led verde acceso. ALLARME Ch4: indica presenza di CH4, nei primi 5 secondi il led rosso lampeggia, e dopo 5 secondi resta acceso. Il rivelatore produce un cicalino continuo e attiva l'uscita relè Ch4. ALLARME CO: indica la presenza di CO, nei primi 5 secondi lampeggia il Led CO e dopo 5 secondi resta acceso. Il rivelatore emette un cicalino intermittente e attiva l'uscita relè CO. ALLARME CH4 CO: indica la presenza di CH4 e CO, i led CH4 e CO si accendono e il rivelatore emette un cicalino intermittente e continuo e attiva entrambe le uscite relè CH4 e CO. DIFETTO SENSORE CH4: il led giallo e rosso si accendono, il rilevatore emette un breve segnale sonoro. DIFETTO SENSORE CO: il led giallo e rosso si accendono, il rilevatore emette un breve segnale sonoro. PAUSA: premere il tasto reset, il led verde lampeggia velocemente, cicalino e uscita relè si disattivano. Questa modalità termina dopo 5 minuti oppure premendo nuovamente il tasto reset TEST: tenere premuto il tasto test fino a all'emissione di un segnale acustico, il rivelatore esegue un auto test che dura 20 secondi e di seguito inizia il normale funzionamento. MANUTENZIONE Per assicurare una lunga durata al rivelatore, pulire con un panno il rivelatore ed eseguire la procedura TESTalmeno una volta al mese SINTOMI DI AVVELENAMENTO DAMONOSSIDO DI CARBONIO Esposizione limitata: mal di testa, nausea, vomito, senso di affaticamento Esposizione media: forte mal di testa, svenimento, attacco cardiaco Esposizione lunga: convulsioni, stato d'incoscienza, blocco della circolazione sanguigna e del cuore, morte

Per Info vedi PDF allegato

Staffe di fissaggio a muro per separatore HW 60

Coppia di staffe per sostenere il separatore idraulico con box isolante 110 x 110 mm.

Dimensioni disponibili: 100 e 150 mm (distanza fra il muro ed il centro del separatore).

100 mm :   Codice: DAOA100
150 mm :   Codice: DAOA150

BRV Bonetti Rubinetterie Valduggia S.r.l.

Relè esterno 1W6A. Completo di box di protezione, deve

essere usato quando l’uscita 0-10V della centralina deve

essere trasformata in comando pulito (Potential Free).

• Tensione della bobina 9-12 VDC;

• Massima tensione di commutazione: 250 VAC;

• Massima corrente di commutazione: 6A (AC1);

• Box di isolamento IP54

M2 DN32 | Separatore Idraulico HW80/570-07 – 7,26 m3/h - 165 kW
