COLLETTORE BRV DN32 PER 2 MODULI HV80/125-2

M2 Energy

Il modulo idraulico M2 Energy è analogo al

modello M2 con l’aggiunta della predisposizione

per l’inserimento di un contabilizzatore

di energia Qn 2,5 (3/4”) DN20

M2

Modulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,

per circolatori DN32 1”1/4 (180 mm).

• box di isolamento in EPP (250x400x170 mm);

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 111 kW (con !t 20 K).

Portata massima di 4800 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 21,0.

Connessioni: 1”1/4 Femmina

M2 FIX3

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a punto fisso

per impianti di riscaldamento, per circolatori DN25 1” (180 mm).

• box di isolamento in EPP (250x380x170 mm);

• valvola miscelatrice termostatica regolabile, 20-45°C o 45-70°C;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 14 kW (con !t 8 K).

Portata massima di 1500 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 3,3.

Connessioni: 1” Femmina

Staffa di fissaggio a muro. Grazie alla staffa di fissaggio a muro e alla piastra di supporto è possibile sostenere il modulo idraulico

ad una distanza di 100 oppure 150 mm fra il muro e l’asse delle tubazioni. é possibile riutilizzare i raccordi femmina del modulo

idraulico sui filetti inferiori dei due raccordi. Quota d’inserimento: 48

mm. Interasse 90 mm. Raccordi filettati: 1” Maschio x 1” calotta girevole

Collettore HV 60/90

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in PPE;

• attacco laterale 1/2” femmina per accessori;

• interasse moduli: 90 mm;

• interasse connessione al primario: 125 mm.

Fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.

M2 MIX33

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per impianti

di riscaldamento e raffrescamento, per circolatori DN25 1” (180 mm).

• box di isolamento in EPP (250x380x170 mm);

• valvola miscelatrice a 3 vie con by-pass regolabile integrato;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 38 kW (con !t 15 K).

Portata massima di 2200 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 7,0.

Connessioni: 1” Femmina

Staffe di fissaggio a muro per collettori

HV 80. La distanza fra il muro ed il centro

del collettore è 160 mm.

Staffe di fissaggio a muro per separatore HW 60

Coppia di staffe per sostenere il separatore idraulico con box isolante 110 x 110 mm.

Dimensioni disponibili: 100 e 150 mm (distanza fra il muro ed il centro del separatore).

100 mm :   Codice: DAOA100
150 mm :   Codice: DAOA150

BRV Bonetti Rubinetterie Valduggia S.r.l.

M2 MIX33

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per impianti

di riscaldamento e raffrescamento, per circolatori DN25 1” (180 mm).

• box di isolamento in EPP (250x380x170 mm);

• valvola miscelatrice a 3 vie con by-pass regolabile integrato;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 38 kW (con !t 15 K).

Portata massima di 2200 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 7,0.

Connessioni: 1” Femmina

Staff di Fissaggio a muro  DAOA-COL per Sostegno Collettori Serie HV 60/90

Coppia di staffe per sostenere il collettore MODVLVS Serie HV60 oppure MODVLVS HV70 con il relativo box isolante. La distanza fra il muro ed il centro del collettore può essere di 100 oppure 150 mm. Sempre disponibile in pronta consegna, se acquistato separatamente dal modulo idraulico

Elettrovalvola automatica ON-OFF AD AZIONE DIRETTA  per gas normalmente chiusa in classe A con attacchi filettati. Apertura e chiusura rapida.Pressione Max 0,5 bar

Apertura e chiusura rapida con regolazione di portata. Corpo in alluminio. Bobina con connettore IP65 (1/2"-3/4"-1"). Bobina con scatola elettrica IP54 (1 1/4"- 1 1/2"-2"). Idonea per gas manifatturati, gas naturali, gas di petrolio liquefatto (gpl), per gas non aggressivi e aria. Temperatura di esercizio: -20÷60°C.

Dichiarazione di conformita' vedi PDF allegato

Collettore HV 60/90

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in PPE;

• attacco laterale 1/2” femmina per accessori;

• interasse moduli: 90 mm;

• interasse connessione al primario: 125 mm.

Fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.

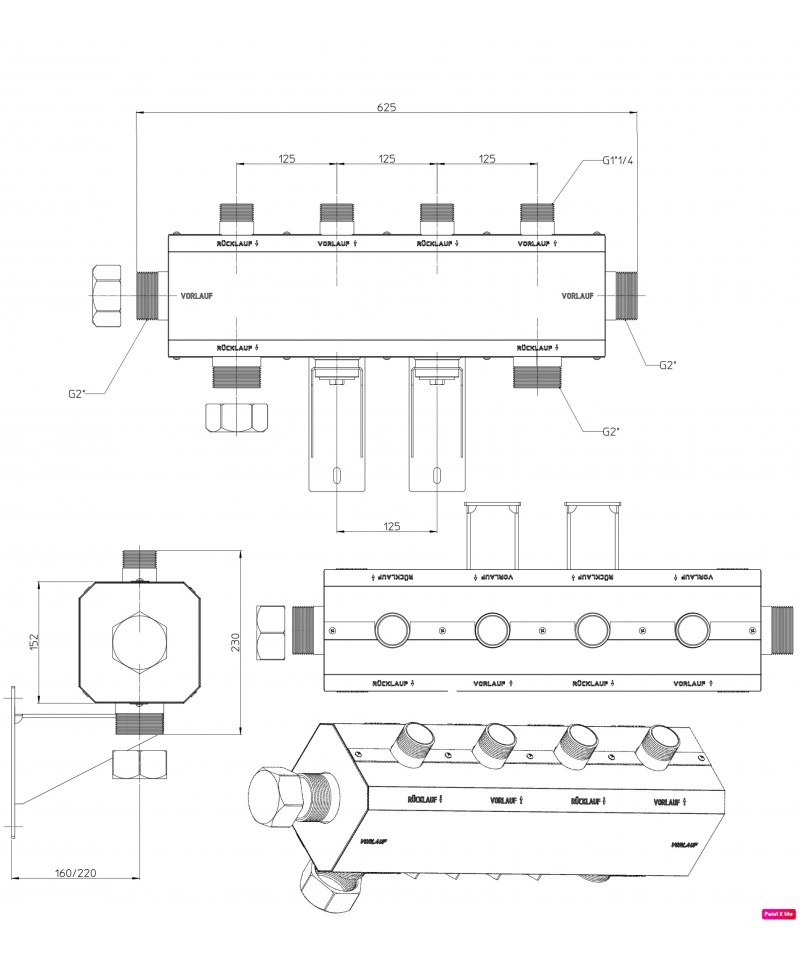

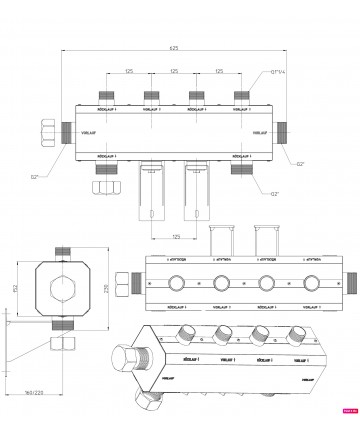

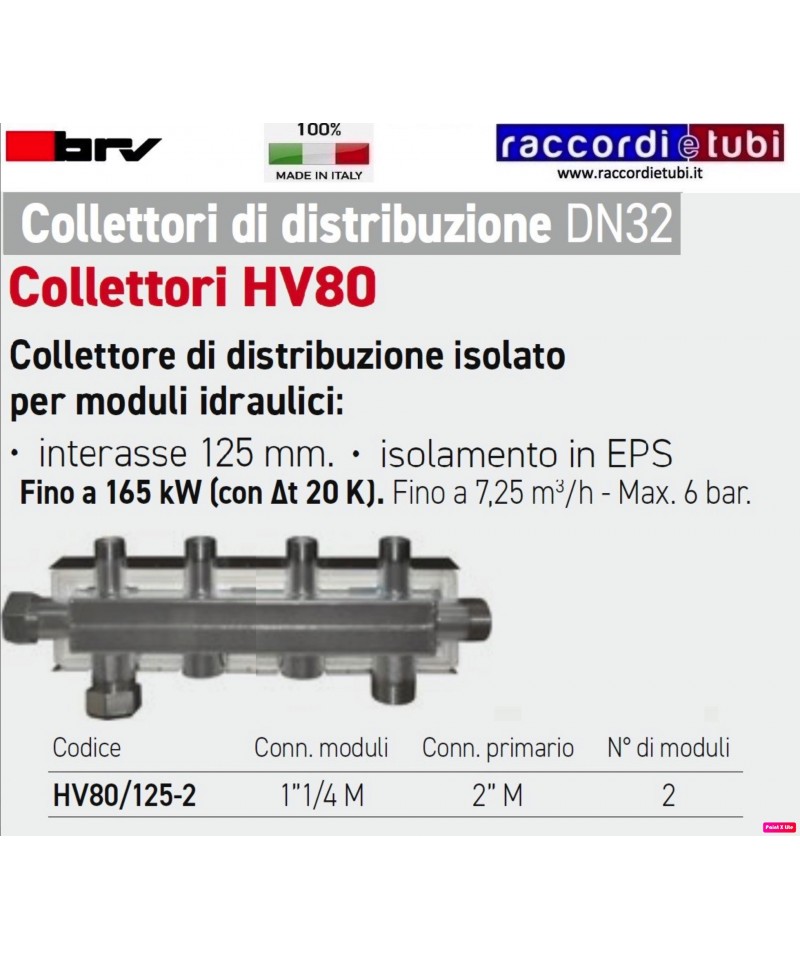

Collettori HV80

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in EPS;

• interasse 125 mm.

Fino a 165 kW (con !t 20 K). Fino a 7,25 m3/h - Max. 6 bar.

Collettori di distribuzione per impianti termici in tubolare elettrosaldato e zincato. La gamma di articoli si divide in tre diverse misure:

• DN20, per potenze fino a 50 kW;
• DN25, per potenze fino a 70 kW;
• DN32, per potenze fino a 165 kW;

DN20: Isolamento termico in EPP. Collaudo idraulico 12 bar. Interasse di collegamento ModvlvS: 90 mm.

DN25 e DN32: Isolamento termico in EPS secondo DIN 4102-B2 (DN25: spessore 25 mm; DN32: spessore 35mm) e box di protezione in lamiera zincata (DN25: spessore di 0,55 mm; DN32: spessore di 0,8 mm). Collaudo idraulico 12 bar.
Interasse di collegamento ModvlvS: 125 mm.

La gamma di collettori DN20 prevede l’utilizzo dei gruppi ModvlvS DN20 da 3/4”.
La gamma di collettori DN25 prevede l'abbinamento ai gruppi ModvlvS da 1”, mentre la gamma DN32 è destinata ai moduli da 1"1/4. Tramite specifici adattatori è inoltre possibile installare gruppi da 1" su collettori DN32 e viceversa, qualora sia necessario soddisfare eventuali esigenze di ottimizzazione impiantistica.

Separatore idraulico serie HW 60

Separatore idraulico HW 60/125

Separatore idraulico isolato da collegare prima del collettore. Questo dispositivo consente di separare idraulicamente il circuito primario dal secondario e permette una maggiore circolazione volumetrica sul collettore rispetto a quanto circola in caldaia. Particolarmente consigliato in abbinamento con caldaie a condensazione. Infatti con una corretta regolazione del circolatore caldaia garantisce una temperatura di ritorno bassa (sempre inferiore a 57°C, temperatura di condensazione del vapore acqueo nel gas metano) aumentando il rendimento dell’impianto.
Attacco inferiore 1/2” femmina per sonda caldaia.

Dimensioni della sezione del box isolante: 110 x 110 mm.

HW 60/125 1” per portate fino a 2 m3/h - Codice: HW60/125-04

Connessione al collettore: 1” maschio, interasse 125 mm
Connessione alla caldaia: 1” femmina, interasse 250 mm

M2 MIX33

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per impianti

di riscaldamento e raffrescamento, per circolatori DN20 3/4” (130 mm).

• box di isolamento in EPP (180x302x142 mm);

• valvola miscelatrice a 3 vie con by-pass regolabile integrato;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 90 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 33 kW (con !t 15 K).

Portata massima di 1900 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 5,5.

Connessione al collettore: codolo girevole 3/4” Maschio.

Connessione verso l’utenza: 3/4” Femmina.

Per INFO vedi PDF Allegato

Valvola di sicurezza ordinaria gialla per impianti termici e sanitari.

• Pressione di taratura: 3 - 6 - 7 bar

• Misura entrata: 1/2” femmina

• Misura uscita: 1/2” femmina

• Temperatura massima: 115°C

Conforme alla direttiva 2014/68/UE “PED”

categoria IV e al D.Lgs.15.02.2016 n.26.
