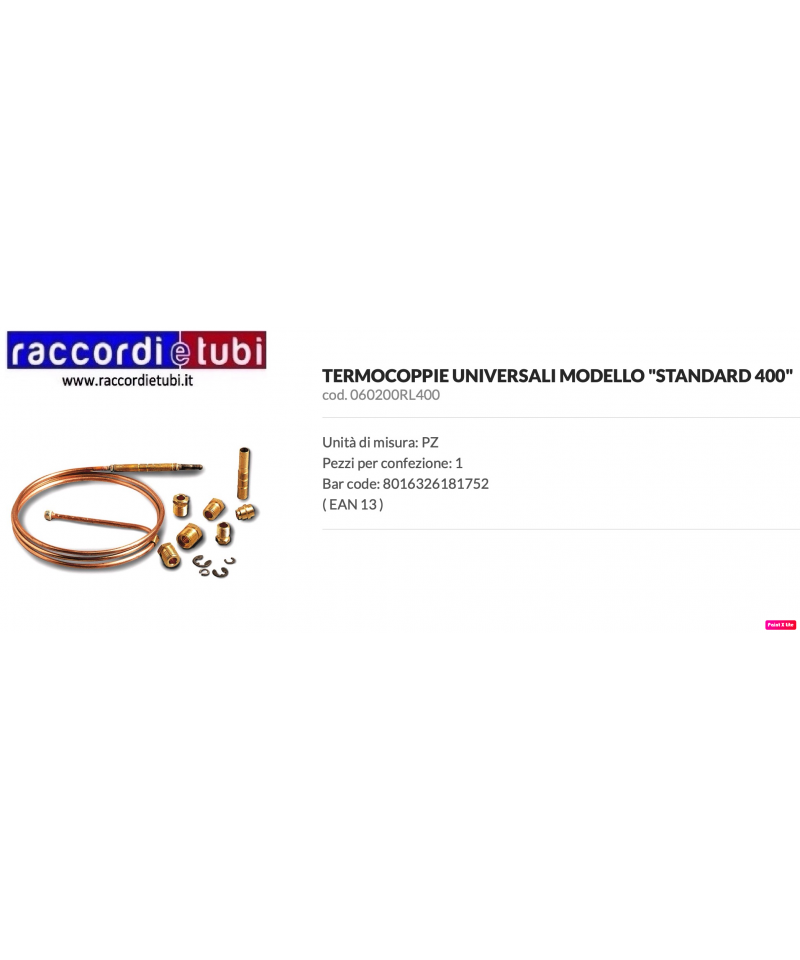

TERMOCOPPIA UNIVERSALE MM.400

SERPENTINA PORTAMANOMETRO PN30 CON DADO  Girevole in rame nichelato

Collettori HV60 e HV70

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in EPS;

• interasse 125 mm.

Modelli HV 60: fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.

Modelli HV 70: fino a 70 kW (con !t 20 K). Fino a 3 m3/h - Max. 6 bar.

M2

Modulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,

per circolatori DN20 3/4” (130 mm).

• box di isolamento in EPP (180x302x142 mm);

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 90 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 35 kW (con !t 20 K).

Portata massima di 1500 l/h (con un circolatore di prevalenza 6 m).

Valore Kvs: 6,0.

Connessione al collettore: codolo girevole 3/4” Maschio.

Connessione verso l’utenza: 3/4” Femmina.

Per INFO vedi PDF Allegato

M2 FIX3

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a punto fisso

per impianti di riscaldamento, per circolatori DN20 3/4” (130 mm).

• box di isolamento in EPP (180x302x142 mm);

• valvola miscelatrice termostatica regolabile, 20-45°C o 45-70°C;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 90 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 9 kW (con !t 8 K).

Portata massima di 1000 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 1,9.

Connessione al collettore: codolo girevole 3/4” Maschio.

Connessione verso l’utenza: 3/4” Femmina.

M2 FIX3

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a punto fisso

per impianti di riscaldamento, per circolatori DN25 1” (180 mm).

• box di isolamento in EPP (250x380x170 mm);

• valvola miscelatrice termostatica regolabile, 20-45°C o 45-70°C;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 14 kW (con !t 8 K).

Portata massima di 1500 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 3,3.

Connessioni: 1” Femmina

Serie HW

VOLANO TERMICO PER INSTALLAZIONI

CALDO-!FREDDO CON POMPA DI CALORE

Volano termico predisposto per moduli idraulici

Il volano termico BRV ModvlvS HW è pensato per le installazioni di climatizzazione.

Nelle installazioni con pompa di calore, funge da interfaccia

idraulica e svolge la funzione di accumulo. Consente di limitare il numero di

avvii e arresti dell’unità esterna della pompa di calore.

Il volano termico BRV ModvlvS HW è predisposto per l’installazione di

due gruppi BRV ModvlvS. Può essere installato in orizzontale, per consentire

una rapida connessione del primario alla la pompa di calore e del secondario

verso l’utenza finale come ad esempio ventil-convettori o pannelli

radianti, per mezzo di moduli idraulici.

Se necessario, il volano termico può essere installato anche in verticale,

come esecuzione più frequente. Con questo tipo di installazione, sul lato

secondario è necessario montare un collettore, nel caso si vogliano gestire

due o più zone per mezzo di moduli idraulici. Sarà quindi necessario tappare

le due connessioni non utilizzate.

L’installazione verticale del volano termico risulta più complessa in termini

di tubazioni e necessita l’impiego di un collettore.

Questo comporta quindi un costo di installazione più elevato e un numero

maggiore di connessioni, rispetto all’installazione orizzontale

M2

odulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,

per circolatori DN25 1” (180 mm).

• box di isolamento in EPP (250x380x170 mm);

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 50 kW (con !t 20 K).

Portata massima di 2150 l/h (con un circolatore di prevalenza 6 m).

Valore Kvs: 8,0.

Connessioni: 1” Femmina

M2

Modulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,

per circolatori DN32 1”1/4 (180 mm).

• box di isolamento in EPP (250x400x170 mm);

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 111 kW (con !t 20 K).

Portata massima di 4800 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 21,0.

Connessioni: 1”1/4 Femmina

Separatore idraulico HW 80/125

Separatore idraulico isolato per potenze fino a 165 kW, da collegare prima del collettore di distribuzione HV 80. Questo dispositivo consente di separare idraulicamente il circuito primario dal secondario e permette una maggiore circolazione volumetrica sul collettore rispetto a quanto circola in caldaia. Particolarmente consigliato in abbinamento con caldaie a condensazione. Infatti con una corretta regolazione del circolatore caldaia garantisce una temperatura di ritorno bassa (sempre inferiore a 57°C, temperatura di condensazione del vapore acqueo nel gas metano) aumentando il rendimento dell’impianto.

Portata massima fino a 7,25 m3/h - Max 6 bar.
Sezione box isolante: 152x152 mm.

Attacco superiore 1”1/4 maschio per gruppo di sicurezza.
Attacchi 1/2” femmina per scarico (inferiore) e sonda di temperatura (laterale).

Valvola di sicurezza ordinaria gialla per impianti termici e sanitari.

• Pressione di taratura: 3 - 6 - 7 bar

• Misura entrata: 1/2” femmina

• Misura uscita: 1/2” femmina

• Temperatura massima: 115°C

Conforme alla direttiva 2014/68/UE “PED”

categoria IV e al D.Lgs.15.02.2016 n.26

M2 MIX33 Energy

Il modulo idraulico M2 MIX33 Energy è

analogo al modello M2 MIX33 con l’aggiunta

della predisposizione per l’inserimento di un

contabilizzatore di energia Qn 2,5 (3/4”) DN20

M2 DN32 | Separatore Idraulico HW80/570-07 – 7,26 m3/h - 165 kW

Separatore idraulico MODVLVS HW80/570-07 isolato da collegare prima del collettore per separare idraulicamente il circuito primario dal secondario consentendo una maggiore circolazione volumetrica sul collettore rispetto a quanto circola in caldaia. Particolarmente consigliato in abbinamento con caldaie a condensazione poiché, grazie alla migliore regolazione del circolatore caldaia, garantisce una temperatura di ritorno bassa (sempre inferiore a 57°C, temperatura di condensazione del vapore acqueo nel gas metano) aumentando il rendimento dell’impianto. Il separatore deve essere installato in verticale ed ha connessioni laterali da 2” M per il collettore e per la caldaia, una connessione porta sonda da ½” F, una di scarico da ½” F, una superiore per il gruppo di sicurezza da 1” ¼ M ed è adatto a portate fino a 7,25 m3/h.

Serie HW

VOLANO TERMICO PER INSTALLAZIONI

CALDO-!FREDDO CON POMPA DI CALORE

Volano termico predisposto per moduli idraulici

Il volano termico BRV ModvlvS HW è pensato per le installazioni di climatizzazione.

Nelle installazioni con pompa di calore, funge da interfaccia

idraulica e svolge la funzione di accumulo. Consente di limitare il numero di

avvii e arresti dell’unità esterna della pompa di calore.

Il volano termico BRV ModvlvS HW è predisposto per l’installazione di

due gruppi BRV ModvlvS. Può essere installato in orizzontale, per consentire

una rapida connessione del primario alla la pompa di calore e del secondario

verso l’utenza finale come ad esempio ventil-convettori o pannelli

radianti, per mezzo di moduli idraulici.

Se necessario, il volano termico può essere installato anche in verticale,

come esecuzione più frequente. Con questo tipo di installazione, sul lato

secondario è necessario montare un collettore, nel caso si vogliano gestire

due o più zone per mezzo di moduli idraulici. Sarà quindi necessario tappare

le due connessioni non utilizzate.

L’installazione verticale del volano termico risulta più complessa in termini

di tubazioni e necessita l’impiego di un collettore.

Questo comporta quindi un costo di installazione più elevato e un numero

maggiore di connessioni, rispetto all’installazione orizzontale

Elettrovalvola automatica ON-OFF AD AZIONE DIRETTA  per gas normalmente chiusa in classe A con attacchi filettati. Apertura e chiusura rapida.Pressione Max 0,5 bar

Apertura e chiusura rapida con regolazione di portata. Corpo in alluminio. Bobina con connettore IP65 (1/2"-3/4"-1"). Bobina con scatola elettrica IP54 (1 1/4"- 1 1/2"-2"). Idonea per gas manifatturati, gas naturali, gas di petrolio liquefatto (gpl), per gas non aggressivi e aria. Temperatura di esercizio: -20÷60°C.

Dichiarazione di conformita' vedi PDF allegato

Staff di Fissaggio a muro  DAOA-COL per Sostegno Collettori Serie HV 60/90

Coppia di staffe per sostenere il collettore MODVLVS Serie HV60 oppure MODVLVS HV70 con il relativo box isolante. La distanza fra il muro ed il centro del collettore può essere di 100 oppure 150 mm. Sempre disponibile in pronta consegna, se acquistato separatamente dal modulo idraulico

Collettori HV80

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in EPS;

• interasse 125 mm.

Fino a 165 kW (con !t 20 K). Fino a 7,25 m3/h - Max. 6 bar.

Collettori di distribuzione per impianti termici in tubolare elettrosaldato e zincato. La gamma di articoli si divide in tre diverse misure:

• DN20, per potenze fino a 50 kW;
• DN25, per potenze fino a 70 kW;
• DN32, per potenze fino a 165 kW;

DN20: Isolamento termico in EPP. Collaudo idraulico 12 bar. Interasse di collegamento ModvlvS: 90 mm.

DN25 e DN32: Isolamento termico in EPS secondo DIN 4102-B2 (DN25: spessore 25 mm; DN32: spessore 35mm) e box di protezione in lamiera zincata (DN25: spessore di 0,55 mm; DN32: spessore di 0,8 mm). Collaudo idraulico 12 bar.
Interasse di collegamento ModvlvS: 125 mm.

La gamma di collettori DN20 prevede l’utilizzo dei gruppi ModvlvS DN20 da 3/4”.
La gamma di collettori DN25 prevede l'abbinamento ai gruppi ModvlvS da 1”, mentre la gamma DN32 è destinata ai moduli da 1"1/4. Tramite specifici adattatori è inoltre possibile installare gruppi da 1" su collettori DN32 e viceversa, qualora sia necessario soddisfare eventuali esigenze di ottimizzazione impiantistica.
