Riferimento: 022534
Serie HW
VOLANO TERMICO PER INSTALLAZIONI
CALDO-!FREDDO CON POMPA DI CALORE
Volano termico predisposto per moduli idraulici
Il volano termico BRV ModvlvS HW è pensato per le installazioni di climatizzazione.
Nelle installazioni con pompa di calore, funge da interfaccia
idraulica e svolge la funzione di accumulo. Consente di limitare il numero di
avvii e arresti dell’unità esterna della pompa di calore.

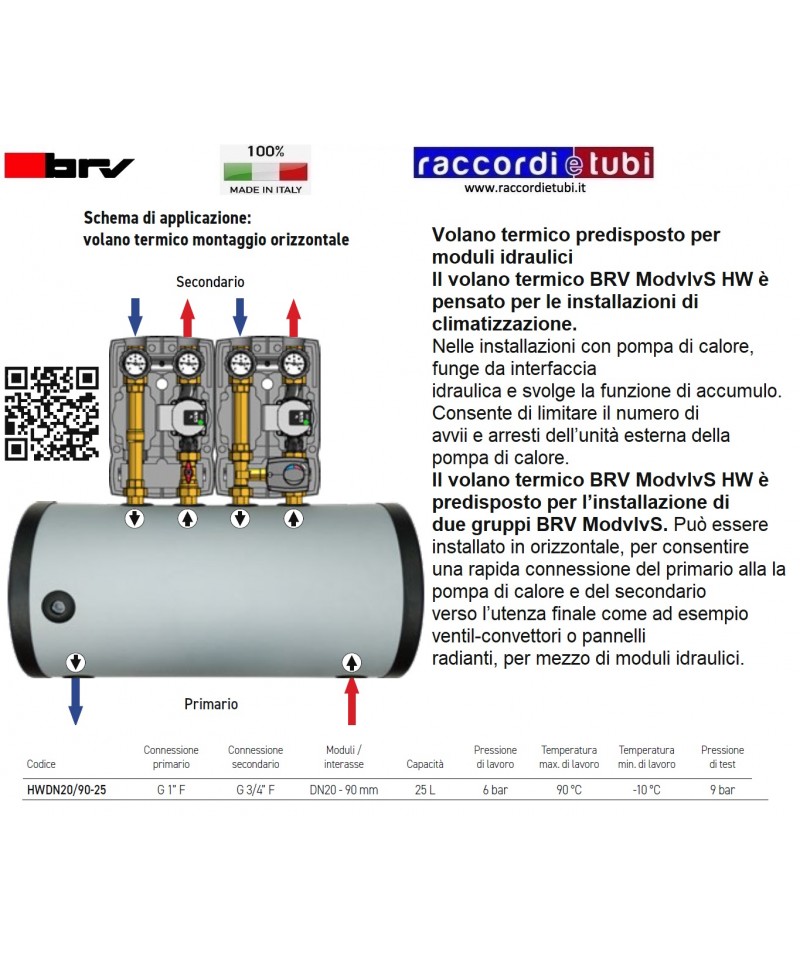

Il volano termico BRV ModvlvS HW è predisposto per l’installazione di
due gruppi BRV ModvlvS. Può essere installato in orizzontale, per consentire
una rapida connessione del primario alla la pompa di calore e del secondario
verso l’utenza finale come ad esempio ventil-convettori o pannelli
radianti, per mezzo di moduli idraulici.
Se necessario, il volano termico può essere installato anche in verticale,

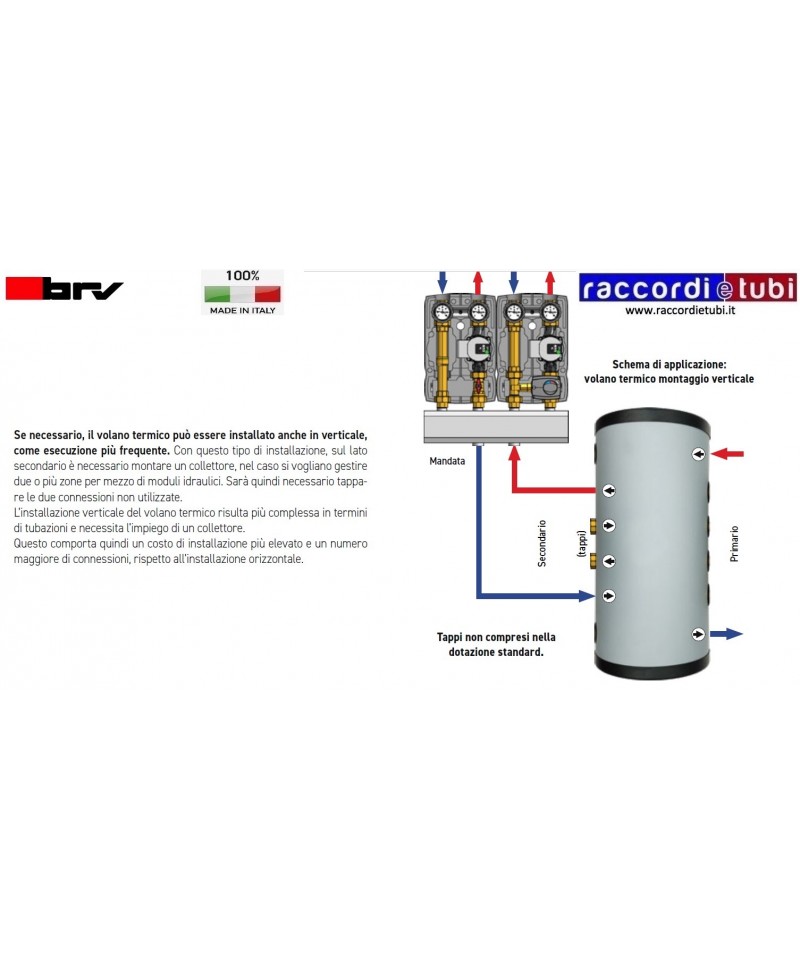

come esecuzione più frequente. Con questo tipo di installazione, sul lato
secondario è necessario montare un collettore, nel caso si vogliano gestire
due o più zone per mezzo di moduli idraulici. Sarà quindi necessario tappare
le due connessioni non utilizzate.
L’installazione verticale del volano termico risulta più complessa in termini
di tubazioni e necessita l’impiego di un collettore.
Questo comporta quindi un costo di installazione più elevato e un numero
maggiore di connessioni, rispetto all’installazione orizzontale
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Serie HW
VOLANO TERMICO PER INSTALLAZIONI
CALDO-!FREDDO CON POMPA DI CALORE
Volano termico predisposto per moduli idraulici
Il volano termico BRV ModvlvS HW è pensato per le installazioni di climatizzazione.
Nelle installazioni con pompa di calore, funge da interfaccia
idraulica e svolge la funzione di accumulo. Consente di limitare il numero di
avvii e arresti dell’unità esterna della pompa di calore.
Il volano termico BRV ModvlvS HW è predisposto per l’installazione di
due gruppi BRV ModvlvS. Può essere installato in orizzontale, per consentire
una rapida connessione del primario alla la pompa di calore e del secondario
verso l’utenza finale come ad esempio ventil-convettori o pannelli
radianti, per mezzo di moduli idraulici.
Se necessario, il volano termico può essere installato anche in verticale,
come esecuzione più frequente. Con questo tipo di installazione, sul lato
secondario è necessario montare un collettore, nel caso si vogliano gestire
due o più zone per mezzo di moduli idraulici. Sarà quindi necessario tappare
le due connessioni non utilizzate.
L’installazione verticale del volano termico risulta più complessa in termini
di tubazioni e necessita l’impiego di un collettore.
Questo comporta quindi un costo di installazione più elevato e un numero
maggiore di connessioni, rispetto all’installazione orizzontale
STAFFA ZINCATA PREMONTATA PER SEPARATORI MODELLI:1061000-1061001-1061002
Corpo in ottone Maniglia PVC Guarnizione in grafite Attacchi M/F PN16 Temperatura max 80 °C Conforme norme INAIL
GIRELLO IN OTTONE 3/4X1/2 FEMMINA MASCHIO CON VALVOLA DI NON RITORNO INCORPORATA
M2 MIX33 Energy
Il modulo idraulico M2 MIX33 Energy è
analogo al modello M2 MIX33 con l’aggiunta
della predisposizione per l’inserimento di un
contabilizzatore di energia Qn 2,5 (3/4”) DN20
M2 MIX33
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per impianti
di riscaldamento e raffrescamento, per circolatori DN32 1”1/4 (180 mm).
• box di isolamento in EPP (250x400x170 mm);
• valvola miscelatrice a 3 vie con by-pass regolabile integrato;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 76 kW (con !t 15 K).
Portata massima di 4400 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 16,0.
Connessioni: 1”1/4 Femmina
Separatore idraulico HW 80/125
Separatore idraulico isolato per potenze fino a 165 kW, da collegare prima del collettore di distribuzione HV 80. Questo dispositivo consente di separare idraulicamente il circuito primario dal secondario e permette una maggiore circolazione volumetrica sul collettore rispetto a quanto circola in caldaia. Particolarmente consigliato in abbinamento con caldaie a condensazione. Infatti con una corretta regolazione del circolatore caldaia garantisce una temperatura di ritorno bassa (sempre inferiore a 57°C, temperatura di condensazione del vapore acqueo nel gas metano) aumentando il rendimento dell’impianto.
Portata massima fino a 7,25 m3/h - Max 6 bar.
Sezione box isolante: 152x152 mm.
Attacco superiore 1”1/4 maschio per gruppo di sicurezza.
Attacchi 1/2” femmina per scarico (inferiore) e sonda di temperatura (laterale).
Staffe di fissaggio a muro per separatore HW 60
Coppia di staffe per sostenere il separatore idraulico con box isolante 110 x 110 mm.
Dimensioni disponibili: 100 e 150 mm (distanza fra il muro ed il centro del separatore).
100 mm : Codice: DAOA100
150 mm : Codice: DAOA150
BRV Bonetti Rubinetterie Valduggia S.r.l.
Staffe di fissaggio a muro per collettori
HV 80. La distanza fra il muro ed il centro
del collettore è 160 mm.
M3 FIX3
Il modulo idraulico M3 FIX3 è analogo al modello M2 FIX3 con in aggiunta
una valvola by-pass di bilanciamento della sovrapressione (0-0,5 bar).
Staffe di fissaggio a muro per separatore HW 60
Coppia di staffe per sostenere il separatore idraulico con box isolante 110 x 110 mm.
Dimensioni disponibili: 100 e 150 mm (distanza fra il muro ed il centro del separatore).
100 mm : Codice: DAOA100
150 mm : Codice: DAOA150
BRV Bonetti Rubinetterie Valduggia S.r.l.
M2
odulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,
per circolatori DN25 1” (180 mm).
• box di isolamento in EPP (250x380x170 mm);
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 50 kW (con !t 20 K).
Portata massima di 2150 l/h (con un circolatore di prevalenza 6 m).
Valore Kvs: 8,0.
Connessioni: 1” Femmina
Collettori HV80
Collettore di distribuzione isolato per moduli idraulici:
• isolamento in EPS;
• interasse 125 mm.
Fino a 165 kW (con !t 20 K). Fino a 7,25 m3/h - Max. 6 bar.
Collettori di distribuzione per impianti termici in tubolare elettrosaldato e zincato. La gamma di articoli si divide in tre diverse misure:
DN20: Isolamento termico in EPP. Collaudo idraulico 12 bar. Interasse di collegamento ModvlvS: 90 mm.
DN25 e DN32: Isolamento termico in EPS secondo DIN 4102-B2 (DN25: spessore 25 mm; DN32: spessore 35mm) e box di protezione in lamiera zincata (DN25: spessore di 0,55 mm; DN32: spessore di 0,8 mm). Collaudo idraulico 12 bar.
Interasse di collegamento ModvlvS: 125 mm.
La gamma di collettori DN20 prevede l’utilizzo dei gruppi ModvlvS DN20 da 3/4”.
La gamma di collettori DN25 prevede l'abbinamento ai gruppi ModvlvS da 1”, mentre la gamma DN32 è destinata ai moduli da 1"1/4. Tramite specifici adattatori è inoltre possibile installare gruppi da 1" su collettori DN32 e viceversa, qualora sia necessario soddisfare eventuali esigenze di ottimizzazione impiantistica.
M2
Modulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,
per circolatori DN32 1”1/4 (180 mm).
• box di isolamento in EPP (250x400x170 mm);
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 111 kW (con !t 20 K).
Portata massima di 4800 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 21,0.
Connessioni: 1”1/4 Femmina
M2 MIX33 Energy
Il modulo idraulico M2 MIX33 Energy è
analogo al modello M2 MIX33 con l’aggiunta
della predisposizione per l’inserimento di un
contabilizzatore di energia Qn 2,5 (3/4”) DN20
G21
Contabilizzatore di energia omologato MID per riscaldamento e raffrescamento. Portata nominale: 2,5 m3/h (Qn 2,5).
Sonda temperatura mandata inclusa.
Interfaccia di comunicazione ottica. Kvs 5,0.
Filettatura 1”. Lunghezza 130 mm.
M2 FIX3
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a punto fisso
per impianti di riscaldamento, per circolatori DN25 1” (180 mm).
• box di isolamento in EPP (250x380x170 mm);
• valvola miscelatrice termostatica regolabile, 20-45°C o 45-70°C;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 14 kW (con !t 8 K).
Portata massima di 1500 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 3,3.
Connessioni: 1” Femmina
