Riferimento: 022699

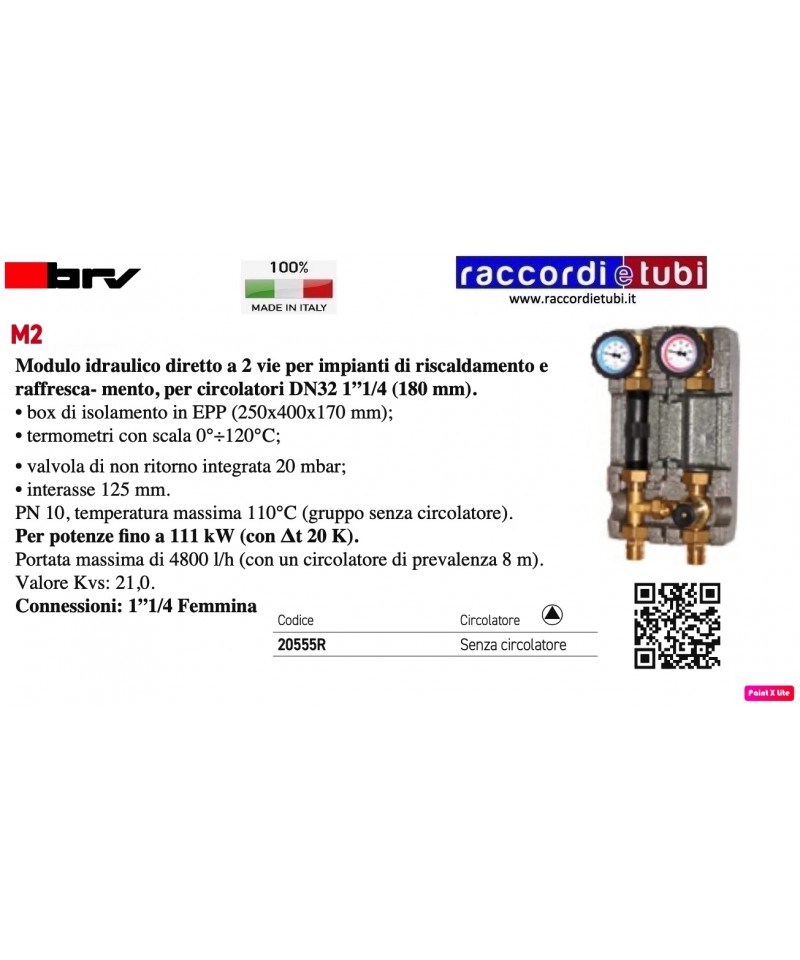

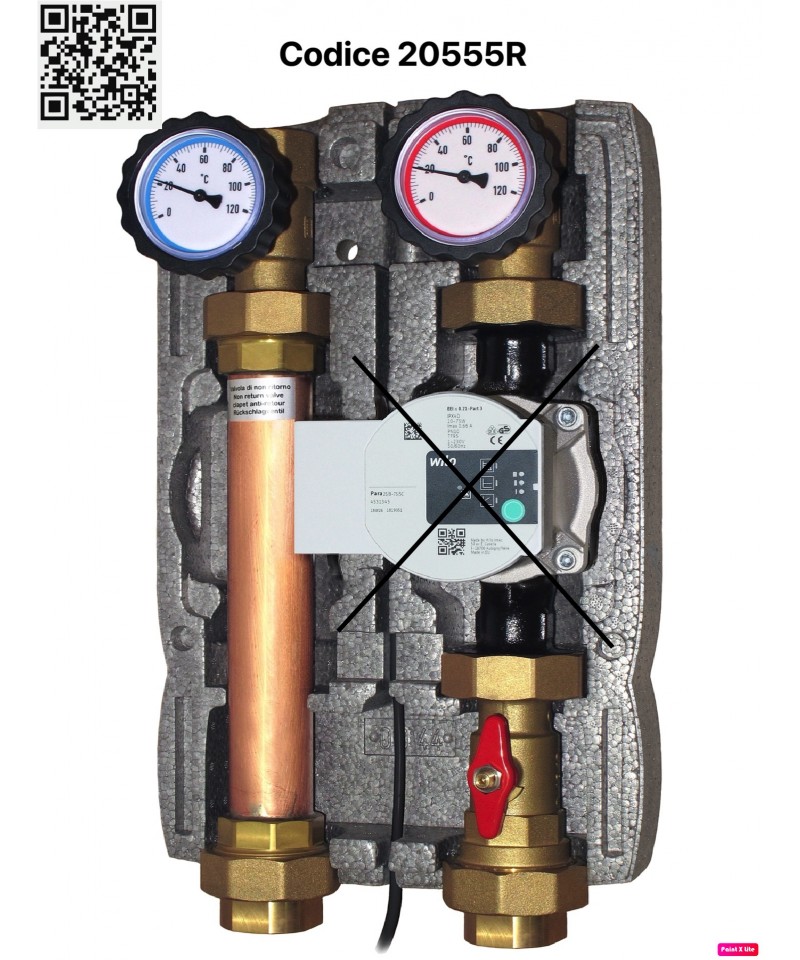

M2
Modulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,
per circolatori DN32 1”1/4 (180 mm).
• box di isolamento in EPP (250x400x170 mm);
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 111 kW (con !t 20 K).
Portata massima di 4800 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 21,0.
Connessioni: 1”1/4 Femmina
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
M2
Modulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,
per circolatori DN32 1”1/4 (180 mm).
• box di isolamento in EPP (250x400x170 mm);
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 111 kW (con !t 20 K).
Portata massima di 4800 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 21,0.
Connessioni: 1”1/4 Femmina
SERPENTINA PORTAMANOMETRO PN30 CON DADO Girevole in rame nichelato
I flussostati Serie FLU25PL sono dotati di una lamella metallica (7) che, immersa nel fluido, al sopraggiungere della portata di soglia aziona un interruttore (2) tramite opportuno leverismo. I flussostati sono corredati da un serie di lamelle da utilizzare in funzione dei diversi diametri delle tubazioni. Il soffietto metallico (3) garantisce la separazione della parte idraulica da quella elettrica che si trova all’interno di una custodia polimerica (1 e 4) avente grado di protezione IP64. Il valore della portata di intervento può essere regolato (tra un valore minimo ed uno massimo) agendo sulla apposita vite di taratura (8). I flussostati sono impiegati come dispositivi di protezione in tutte quelle applicazioni dove la circolazione del fluido in un circuito è necessaria a garantire il corretto funzionamento dei dispositivi installati o ad evitarne il danneggiamento. Negli impianti di riscaldamento con vaso di espansione chiuso i flussostati sono utilizzati per interrompere l’apporto di calore al circuito in caso di arresto delle pompe di circolazione (come previsto nella ISPESL Raccolta R capitolo R.3.B.).
SEPARATORE IDRAULICO IN ACCIAIO ZINCATO 2''1/2 x 1''F LARGHEZZA 620 mm
M2 MIX33 Energy
Il modulo idraulico M2 MIX33 Energy è
analogo al modello M2 MIX33 con l’aggiunta
della predisposizione per l’inserimento di un
contabilizzatore di energia Qn 2,5 (3/4”) DN20
SEPARATORE IDRAULICO IN ACCIAIO ZINCATO 2''1/2 x 1''F LARGHEZZA 363 mm
M2 MIX33
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per impianti
di riscaldamento e raffrescamento, per circolatori DN25 1” (180 mm).
• box di isolamento in EPP (250x380x170 mm);
• valvola miscelatrice a 3 vie con by-pass regolabile integrato;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 38 kW (con !t 15 K).
Portata massima di 2200 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 7,0.
Connessioni: 1” Femmina
M2 FIX3
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a punto fisso
per impianti di riscaldamento, per circolatori DN25 1” (180 mm).
• box di isolamento in EPP (250x380x170 mm);
• valvola miscelatrice termostatica regolabile, 20-45°C o 45-70°C;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 14 kW (con !t 8 K).
Portata massima di 1500 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 3,3.
Connessioni: 1” Femmina
Serie HW
VOLANO TERMICO PER INSTALLAZIONI
CALDO-!FREDDO CON POMPA DI CALORE
Volano termico predisposto per moduli idraulici
Il volano termico BRV ModvlvS HW è pensato per le installazioni di climatizzazione.
Nelle installazioni con pompa di calore, funge da interfaccia
idraulica e svolge la funzione di accumulo. Consente di limitare il numero di
avvii e arresti dell’unità esterna della pompa di calore.
Il volano termico BRV ModvlvS HW è predisposto per l’installazione di
due gruppi BRV ModvlvS. Può essere installato in orizzontale, per consentire
una rapida connessione del primario alla la pompa di calore e del secondario
verso l’utenza finale come ad esempio ventil-convettori o pannelli
radianti, per mezzo di moduli idraulici.
Se necessario, il volano termico può essere installato anche in verticale,
come esecuzione più frequente. Con questo tipo di installazione, sul lato
secondario è necessario montare un collettore, nel caso si vogliano gestire
due o più zone per mezzo di moduli idraulici. Sarà quindi necessario tappare
le due connessioni non utilizzate.
L’installazione verticale del volano termico risulta più complessa in termini
di tubazioni e necessita l’impiego di un collettore.
Questo comporta quindi un costo di installazione più elevato e un numero
maggiore di connessioni, rispetto all’installazione orizzontale
Elettrovalvola automatica ON-OFF AD AZIONE DIRETTA per gas normalmente chiusa in classe A con attacchi filettati. Apertura e chiusura rapida.Pressione Max 0,5 bar
Apertura e chiusura rapida con regolazione di portata. Corpo in alluminio. Bobina con connettore IP65 (1/2"-3/4"-1"). Bobina con scatola elettrica IP54 (1 1/4"- 1 1/2"-2"). Idonea per gas manifatturati, gas naturali, gas di petrolio liquefatto (gpl), per gas non aggressivi e aria. Temperatura di esercizio: -20÷60°C.
Dichiarazione di conformita' vedi PDF allegato
Art. 652
Funzione
Il defangatore è un dispositivo che consente di raccogliere morchie
e particelle ferrose nei circuiti idraulici, residui che possono
compromettere il funzionamento di molti componenti quali caldaie,
circolatori sincroni, contatori e contabilizzatori magnetici ecc.
La sua particolare conformazione interna, sviluppata da BRV nei suoi laboratori,
sfrutta alcuni semplici principi della fisica che consentono di creare,
per differenza di pressione, una zona di calma della vena fluida dove
si depositano morchie e particelle ferrose poiché attratte da un potente
magnete al neodimio. Queste poi possono essere rimosse semplicemente
dall’impianto agendo sul rubinetto di scarico, operazione che suggeriamo
di ripetere ad ogni avvio impianto soprattutto in quelli datati che sono più
soggetti alla corrosione e quindi dove è più alta la concentrazione di fanghi
e particelle ferrose.
Caratteristiche
• Dimensioni compatte abbinate a bassissime perdite di carico;
• Nessuna operazione di manutenzione o pulizia del dispositivo è richiesta,
se non lo scarico periodico delle morchie raccolte attraverso la valvola
di scarico;
• Magnete al neodimio con forza di attrazione di 4,5 Kg e 13.000 Gauss di
campo magnetico;
• Semplice installazione nei gruppi di rilancio o direttamente in linea nel
circuito (montaggio verticale);
• Ampia gamma disponibile per portate fino a 5.000 l/h;
• Compatibile con fluidi anticongelanti (glicole $ 50%).
PN 10. Temperatura massima 110°C
Connessioni esterne e Kvs disponibili:
DN20: 1” x 130 mm - Kvs 15
DN25: 1”1/2 x 180 mm - Kvs 21
DN32: 2” x 180 mm - Kvs 21
Kit di trasformazione per l’installazione del
defangatore sui moduli diretti. Composto
da defangatore, set calotta e guarnizione,
valvola a sfera. Il kit deve essere installato
sul ramo di ritorno del gruppo diretto, come
visibile nell’immagine.
Modulo idraulico o gruppo di rilancio BRV Fino a 50Kw senza circolatore 20355R senza by-pass
La serie MovlvS DN25 è una gamma completa che copre con modelli specifici tutte le esigenze impiantistiche: dai circuiti di riscaldamento a media e bassa temperatura, alle necessità di contabilizzazione dell’energia, ai sistemi di raffrescamento; tutto con la possibilità di un controllo di gestione attraverso centraline climatiche anche integrate nel gruppo pompa.
Possono essere connessi a circuiti termici con potenze fino a 50 kW, a fronte di un consumo energetico decisamente contenuto assicurato dai circolatori sincroni ad alta efficienza.
I collegamenti al circuito o al collettore sono realizzati con filettatura femmina da 1” oppure 1”1/4. I moduli della variante M3, inoltre, sono provvisti di una valvola by-pass di bilanciamento che permette una precisa regolazione della pressione differenziale del circuito. E’ disponibile un’ampia serie di accessori e componenti che completano la gamma: collettori, raccordi, gruppi di sicurezza, miscelatori e servomotori.
ANODO DI MAGNESIO SACRIFICALE GTL M6 mm.17,5X200
M2
Modulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,
per circolatori DN32 1”1/4 (180 mm).
• box di isolamento in EPP (250x400x170 mm);
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 111 kW (con !t 20 K).
Portata massima di 4800 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 21,0.
Connessioni: 1”1/4 Femmina
Collettore combinato HV 60/90W
Collettore di distribuzione isolato con separatore idraulico integrato:
• isolamento in PPE;
• attacco laterale 1/2” femmina per accessori;
• attacco inferiore 1/2” femmina per sonda di temperatura;
• connessione 1” Maschio tenuta piana per gruppo di sicurezza;
• interasse moduli: 90 mm;
• interasse connessione al primario: 380 mm.
Fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.
Gusci termoformati in polietilene espanso reticolato a cellule chiuse con certificazione CL1, M1. Chiusura con velcro
M2 FIX3
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a punto fisso
per impianti di riscaldamento, per circolatori DN20 3/4” (130 mm).
• box di isolamento in EPP (180x302x142 mm);
• valvola miscelatrice termostatica regolabile, 20-45°C o 45-70°C;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• interasse 90 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 9 kW (con !t 8 K).
Portata massima di 1000 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 1,9.
Connessione al collettore: codolo girevole 3/4” Maschio.
Connessione verso l’utenza: 3/4” Femmina.
