Riferimento: *1061000

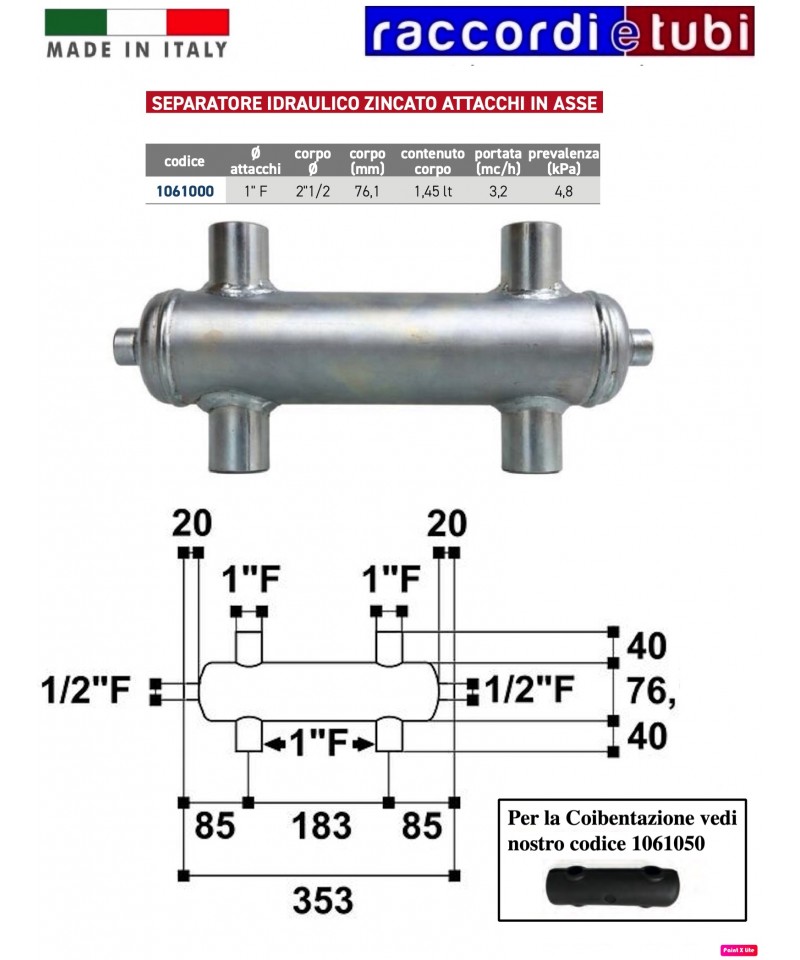

SEPARATORE IDRAULICO IN ACCIAIO ZINCATO 2''1/2 x 1''F LARGHEZZA 363 mm
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
SEPARATORE IDRAULICO IN ACCIAIO ZINCATO 2''1/2 x 1''F LARGHEZZA 363 mm
M3 FIX3
Il modulo idraulico M3 FIX3 è analogo al modello M2 FIX3 con in aggiunta
una valvola by-pass di bilanciamento della sovrapressione (0-0,5 bar).
Collettore HV 60/125 (2 m3/h - 50 kW). Per 2 e 3 moduli DN25.
Collettore di distribuzione isolato per potenze fino a 50 kW (con salto termico ΔT = 20 K nel circuito primario).
Portata massima fino a 2 m3/h - Max. 6 bar.
Dimensioni della sezione del box isolante: 110 x 110 mm.
Connessioni ai moduli: 1” maschio, interasse 125 mm (passo 250 mm).
Connessione al separatore idraulico cod. HW60/125-04 con estremità filettata 1” maschio (interasse 125 mm); per il collegamento utilizzare n. 2 set cod. 04629SET (1”).
| HV 60/125-2 | Per il collegamento di 2 moduli DN25 | 508 mm | HV60/125-2 |
Pompa a pistone per lo smaltimento delle acque acide di condensa di caldaie a gas murali e a terra fino a 50kw. I componenti resistono all'acidità della condensa pertanto non necessita di sali o di neutralizzatore di condensa.
A corredo: dispositivo antisifonaggio per evitare che la pompa lavori a secco; cavo di alimentazione da 1,5mt con connettore e blocco di sicurezza; 5mt di tubo di scarico condensa (6x9) con adattatore multidiametro per il collegamento in ingresso sulla pompa; kit di installazione.
Applicazioni: caldaia
Capacità di scarico verticale: 4 metri (portata 4,5 lt/h)
Staffe di fissaggio a muro per separatore HW 60
Coppia di staffe per sostenere il separatore idraulico con box isolante 110 x 110 mm.
Dimensioni disponibili: 100 e 150 mm (distanza fra il muro ed il centro del separatore).
100 mm : Codice: DAOA100
150 mm : Codice: DAOA150
BRV Bonetti Rubinetterie Valduggia S.r.l.
Collettori HV60 e HV70
Collettore di distribuzione isolato per moduli idraulici:
• isolamento in EPS;
• interasse 125 mm.
Modelli HV 60: fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.
Modelli HV 70: fino a 70 kW (con !t 20 K). Fino a 3 m3/h - Max. 6 bar.
Valvola di sicurezza ordinaria gialla per impianti termici e sanitari.
• Pressione di taratura: 3 - 6 - 7 bar
• Misura entrata: 1/2” maschio
• Misura uscita: 1/2” femmina
• Temperatura massima: 115°C
Conforme alla direttiva 2014/68/UE “PED”
categoria IV e al D.Lgs.15.02.2016 n.26.
SERPENTINA PORTAMANOMETRO PN30 CON DADO Girevole in rame nichelato
Staffe di fissaggio a muro per separatore HW 60
Coppia di staffe per sostenere il separatore idraulico con box isolante 110 x 110 mm.
Dimensioni disponibili: 100 e 150 mm (distanza fra il muro ed il centro del separatore).
100 mm : Codice: DAOA100
150 mm : Codice: DAOA150
BRV Bonetti Rubinetterie Valduggia S.r.l.
Controlla il flusso di liquidi in tubazione per impianti di refrigerazione e riscaldamento. Negli impianti di riscaldamento con vaso di espansione chiuso in cui la circolazione è assicurata mediante elettropompe, l’apporto di calore deve essere automaticamente interrotto nel caso di arresto delle pompe di circolazione. Attacco 1” Normativa
Installazione e funzionamento
Collettori HV80
Collettore di distribuzione isolato per moduli idraulici:
• isolamento in EPS;
• interasse 125 mm.
Fino a 165 kW (con !t 20 K). Fino a 7,25 m3/h - Max. 6 bar.
Collettori di distribuzione per impianti termici in tubolare elettrosaldato e zincato. La gamma di articoli si divide in tre diverse misure:
DN20: Isolamento termico in EPP. Collaudo idraulico 12 bar. Interasse di collegamento ModvlvS: 90 mm.
DN25 e DN32: Isolamento termico in EPS secondo DIN 4102-B2 (DN25: spessore 25 mm; DN32: spessore 35mm) e box di protezione in lamiera zincata (DN25: spessore di 0,55 mm; DN32: spessore di 0,8 mm). Collaudo idraulico 12 bar.
Interasse di collegamento ModvlvS: 125 mm.
La gamma di collettori DN20 prevede l’utilizzo dei gruppi ModvlvS DN20 da 3/4”.
La gamma di collettori DN25 prevede l'abbinamento ai gruppi ModvlvS da 1”, mentre la gamma DN32 è destinata ai moduli da 1"1/4. Tramite specifici adattatori è inoltre possibile installare gruppi da 1" su collettori DN32 e viceversa, qualora sia necessario soddisfare eventuali esigenze di ottimizzazione impiantistica.
M2 FIX3
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a punto fisso
per impianti di riscaldamento, per circolatori DN20 3/4” (130 mm).
• box di isolamento in EPP (180x302x142 mm);
• valvola miscelatrice termostatica regolabile, 20-45°C o 45-70°C;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• interasse 90 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 9 kW (con !t 8 K).
Portata massima di 1000 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 1,9.
Connessione al collettore: codolo girevole 3/4” Maschio.
Connessione verso l’utenza: 3/4” Femmina.
M2 MIX33
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per impianti
di riscaldamento e raffrescamento, per circolatori DN25 1” (180 mm).
• box di isolamento in EPP (250x380x170 mm);
• valvola miscelatrice a 3 vie con by-pass regolabile integrato;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 38 kW (con !t 15 K).
Portata massima di 2200 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 7,0.
Connessioni: 1” Femmina
Cavo di connessione CAN2-9 m Bus per collegare
più centraline climatiche.
Lunghezza di 1 metro, compresi 2 resistori terminali di
chiusura circuito.
M2
Modulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,
per circolatori DN32 1”1/4 (180 mm).
• box di isolamento in EPP (250x400x170 mm);
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 111 kW (con !t 20 K).
Portata massima di 4800 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 21,0.
Connessioni: 1”1/4 Femmina
M2 DN32 | Separatore Idraulico HW80/570-07 – 7,26 m3/h - 165 kW
Separatore idraulico MODVLVS HW80/570-07 isolato da collegare prima del collettore per separare idraulicamente il circuito primario dal secondario consentendo una maggiore circolazione volumetrica sul collettore rispetto a quanto circola in caldaia. Particolarmente consigliato in abbinamento con caldaie a condensazione poiché, grazie alla migliore regolazione del circolatore caldaia, garantisce una temperatura di ritorno bassa (sempre inferiore a 57°C, temperatura di condensazione del vapore acqueo nel gas metano) aumentando il rendimento dell’impianto. Il separatore deve essere installato in verticale ed ha connessioni laterali da 2” M per il collettore e per la caldaia, una connessione porta sonda da ½” F, una di scarico da ½” F, una superiore per il gruppo di sicurezza da 1” ¼ M ed è adatto a portate fino a 7,25 m3/h.
Separatore idraulico serie HW 60
Separatore idraulico HW 60/125
Separatore idraulico isolato da collegare prima del collettore. Questo dispositivo consente di separare idraulicamente il circuito primario dal secondario e permette una maggiore circolazione volumetrica sul collettore rispetto a quanto circola in caldaia. Particolarmente consigliato in abbinamento con caldaie a condensazione. Infatti con una corretta regolazione del circolatore caldaia garantisce una temperatura di ritorno bassa (sempre inferiore a 57°C, temperatura di condensazione del vapore acqueo nel gas metano) aumentando il rendimento dell’impianto.
Attacco inferiore 1/2” femmina per sonda caldaia.
Dimensioni della sezione del box isolante: 110 x 110 mm.
HW 60/125 1” per portate fino a 2 m3/h - Codice: HW60/125-04
Connessione al collettore: 1” maschio, interasse 125 mm
Connessione alla caldaia: 1” femmina, interasse 250 mm
