Riferimento: 022603
M2 DN32 | Separatore Idraulico HW80/570-07 – 7,26 m3/h - 165 kW

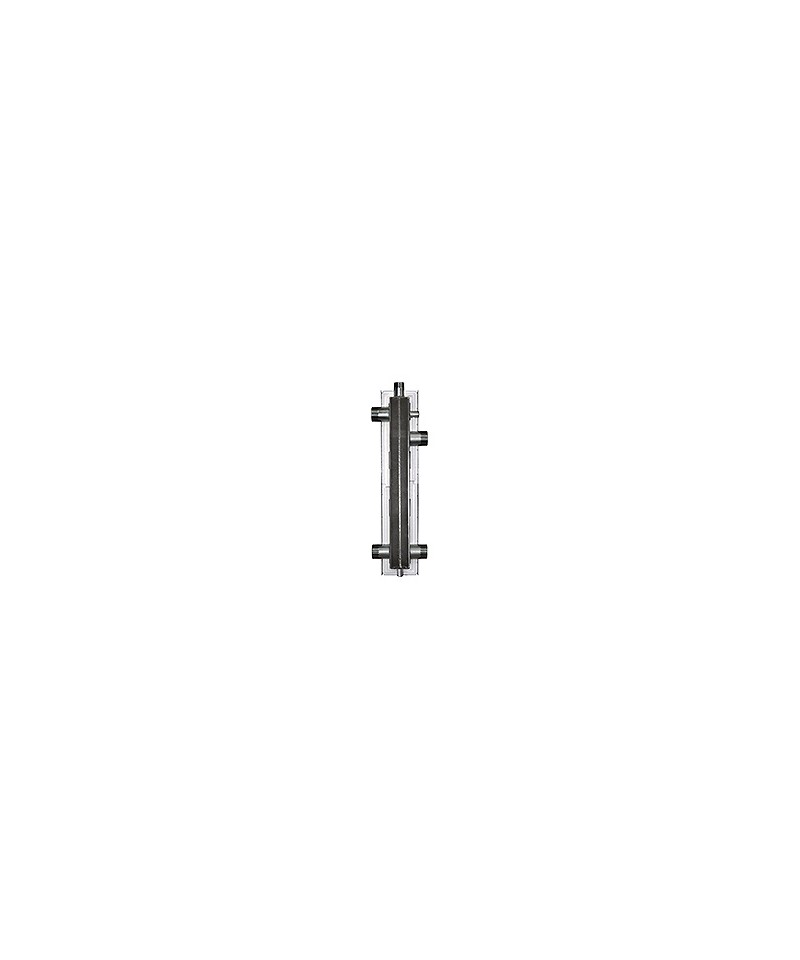

Separatore idraulico MODVLVS HW80/570-07 isolato da collegare prima del collettore per separare idraulicamente il circuito primario dal secondario consentendo una maggiore circolazione volumetrica sul collettore rispetto a quanto circola in caldaia. Particolarmente consigliato in abbinamento con caldaie a condensazione poiché, grazie alla migliore regolazione del circolatore caldaia, garantisce una temperatura di ritorno bassa (sempre inferiore a 57°C, temperatura di condensazione del vapore acqueo nel gas metano) aumentando il rendimento dell’impianto. Il separatore deve essere installato in verticale ed ha connessioni laterali da 2” M per il collettore e per la caldaia, una connessione porta sonda da ½” F, una di scarico da ½” F, una superiore per il gruppo di sicurezza da 1” ¼ M ed è adatto a portate fino a 7,25 m3/h.
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
M2 DN32 | Separatore Idraulico HW80/570-07 – 7,26 m3/h - 165 kW
Separatore idraulico MODVLVS HW80/570-07 isolato da collegare prima del collettore per separare idraulicamente il circuito primario dal secondario consentendo una maggiore circolazione volumetrica sul collettore rispetto a quanto circola in caldaia. Particolarmente consigliato in abbinamento con caldaie a condensazione poiché, grazie alla migliore regolazione del circolatore caldaia, garantisce una temperatura di ritorno bassa (sempre inferiore a 57°C, temperatura di condensazione del vapore acqueo nel gas metano) aumentando il rendimento dell’impianto. Il separatore deve essere installato in verticale ed ha connessioni laterali da 2” M per il collettore e per la caldaia, una connessione porta sonda da ½” F, una di scarico da ½” F, una superiore per il gruppo di sicurezza da 1” ¼ M ed è adatto a portate fino a 7,25 m3/h.
ANODO DI MAGNESIO SACRIFICALE GTL M6 mm.17,5X200
Collettori HV80
Collettore di distribuzione isolato per moduli idraulici:
• isolamento in EPS;
• interasse 125 mm.
Fino a 165 kW (con !t 20 K). Fino a 7,25 m3/h - Max. 6 bar.
Collettori di distribuzione per impianti termici in tubolare elettrosaldato e zincato. La gamma di articoli si divide in tre diverse misure:
DN20: Isolamento termico in EPP. Collaudo idraulico 12 bar. Interasse di collegamento ModvlvS: 90 mm.
DN25 e DN32: Isolamento termico in EPS secondo DIN 4102-B2 (DN25: spessore 25 mm; DN32: spessore 35mm) e box di protezione in lamiera zincata (DN25: spessore di 0,55 mm; DN32: spessore di 0,8 mm). Collaudo idraulico 12 bar.
Interasse di collegamento ModvlvS: 125 mm.
La gamma di collettori DN20 prevede l’utilizzo dei gruppi ModvlvS DN20 da 3/4”.
La gamma di collettori DN25 prevede l'abbinamento ai gruppi ModvlvS da 1”, mentre la gamma DN32 è destinata ai moduli da 1"1/4. Tramite specifici adattatori è inoltre possibile installare gruppi da 1" su collettori DN32 e viceversa, qualora sia necessario soddisfare eventuali esigenze di ottimizzazione impiantistica.
TERMOCOPPIA UNIVERSALE STANDARD MM.600
Art. 652
Funzione
Il defangatore è un dispositivo che consente di raccogliere morchie
e particelle ferrose nei circuiti idraulici, residui che possono
compromettere il funzionamento di molti componenti quali caldaie,
circolatori sincroni, contatori e contabilizzatori magnetici ecc.
La sua particolare conformazione interna, sviluppata da BRV nei suoi laboratori,
sfrutta alcuni semplici principi della fisica che consentono di creare,
per differenza di pressione, una zona di calma della vena fluida dove
si depositano morchie e particelle ferrose poiché attratte da un potente
magnete al neodimio. Queste poi possono essere rimosse semplicemente
dall’impianto agendo sul rubinetto di scarico, operazione che suggeriamo
di ripetere ad ogni avvio impianto soprattutto in quelli datati che sono più
soggetti alla corrosione e quindi dove è più alta la concentrazione di fanghi
e particelle ferrose.
Caratteristiche
• Dimensioni compatte abbinate a bassissime perdite di carico;
• Nessuna operazione di manutenzione o pulizia del dispositivo è richiesta,
se non lo scarico periodico delle morchie raccolte attraverso la valvola
di scarico;
• Magnete al neodimio con forza di attrazione di 4,5 Kg e 13.000 Gauss di
campo magnetico;
• Semplice installazione nei gruppi di rilancio o direttamente in linea nel
circuito (montaggio verticale);
• Ampia gamma disponibile per portate fino a 5.000 l/h;
• Compatibile con fluidi anticongelanti (glicole $ 50%).
PN 10. Temperatura massima 110°C
Connessioni esterne e Kvs disponibili:
DN20: 1” x 130 mm - Kvs 15
DN25: 1”1/2 x 180 mm - Kvs 21
DN32: 2” x 180 mm - Kvs 21
Kit di trasformazione per l’installazione del
defangatore sui moduli diretti. Composto
da defangatore, set calotta e guarnizione,
valvola a sfera. Il kit deve essere installato
sul ramo di ritorno del gruppo diretto, come
visibile nell’immagine.
SEPARATORE IDRAULICO IN ACCIAIO ZINCATO ZINCATO 3'' x 1''1/4F LARGHEZZA 620 mm
M2 MIX33 Energy
Il modulo idraulico M2 MIX33 Energy è
analogo al modello M2 MIX33 con l’aggiunta
della predisposizione per l’inserimento di un
contabilizzatore di energia Qn 2,5 (3/4”) DN20
M2 FIX3
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a punto fisso
per impianti di riscaldamento, per circolatori DN20 3/4” (130 mm).
• box di isolamento in EPP (180x302x142 mm);
• valvola miscelatrice termostatica regolabile, 20-45°C o 45-70°C;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• interasse 90 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 9 kW (con !t 8 K).
Portata massima di 1000 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 1,9.
Connessione al collettore: codolo girevole 3/4” Maschio.
Connessione verso l’utenza: 3/4” Femmina.
M2 MIX33
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per impianti
di riscaldamento e raffrescamento, per circolatori DN25 1” (180 mm).
• box di isolamento in EPP (250x380x170 mm);
• valvola miscelatrice a 3 vie con by-pass regolabile integrato;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 38 kW (con !t 15 K).
Portata massima di 2200 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 7,0.
Connessioni: 1” Femmina
M2
Modulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,
per circolatori DN32 1”1/4 (180 mm).
• box di isolamento in EPP (250x400x170 mm);
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 111 kW (con !t 20 K).
Portata massima di 4800 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 21,0.
Connessioni: 1”1/4 Femmina
Collettori HV80
Collettore di distribuzione isolato per moduli idraulici:
• isolamento in EPS;
• interasse 125 mm.
Fino a 165 kW (con !t 20 K). Fino a 7,25 m3/h - Max. 6 bar.
Collettori di distribuzione per impianti termici in tubolare elettrosaldato e zincato. La gamma di articoli si divide in tre diverse misure:
DN20: Isolamento termico in EPP. Collaudo idraulico 12 bar. Interasse di collegamento ModvlvS: 90 mm.
DN25 e DN32: Isolamento termico in EPS secondo DIN 4102-B2 (DN25: spessore 25 mm; DN32: spessore 35mm) e box di protezione in lamiera zincata (DN25: spessore di 0,55 mm; DN32: spessore di 0,8 mm). Collaudo idraulico 12 bar.
Interasse di collegamento ModvlvS: 125 mm.
La gamma di collettori DN20 prevede l’utilizzo dei gruppi ModvlvS DN20 da 3/4”.
La gamma di collettori DN25 prevede l'abbinamento ai gruppi ModvlvS da 1”, mentre la gamma DN32 è destinata ai moduli da 1"1/4. Tramite specifici adattatori è inoltre possibile installare gruppi da 1" su collettori DN32 e viceversa, qualora sia necessario soddisfare eventuali esigenze di ottimizzazione impiantistica.
Staffe di fissaggio a muro per collettori
HV 80. La distanza fra il muro ed il centro
del collettore è 160 mm.
M2 FIX3
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a punto fisso
per impianti di riscaldamento, per circolatori DN25 1” (180 mm).
• box di isolamento in EPP (250x380x170 mm);
• valvola miscelatrice termostatica regolabile, 20-45°C o 45-70°C;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 14 kW (con !t 8 K).
Portata massima di 1500 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 3,3.
Connessioni: 1” Femmina
TERMOCOPPIA UNIVERSALE STANDARD MM.400
Staffa di fissaggio a muro. Grazie alla staffa di fissaggio a muro e alla piastra di supporto è possibile sostenere il modulo idraulico
ad una distanza di 100 oppure 150 mm fra il muro e l’asse delle tubazioni. é possibile riutilizzare i raccordi femmina del modulo
idraulico sui filetti inferiori dei due raccordi. Quota d’inserimento: 60 mm.
Interasse 125 mm. Raccordi filettati: 1”1/2 Maschio x 1”1/2 calotta girevole.
Modulo idraulico o gruppo di rilancio BRV Fino a 50Kw senza circolatore 20355R senza by-pass
La serie MovlvS DN25 è una gamma completa che copre con modelli specifici tutte le esigenze impiantistiche: dai circuiti di riscaldamento a media e bassa temperatura, alle necessità di contabilizzazione dell’energia, ai sistemi di raffrescamento; tutto con la possibilità di un controllo di gestione attraverso centraline climatiche anche integrate nel gruppo pompa.
Possono essere connessi a circuiti termici con potenze fino a 50 kW, a fronte di un consumo energetico decisamente contenuto assicurato dai circolatori sincroni ad alta efficienza.
I collegamenti al circuito o al collettore sono realizzati con filettatura femmina da 1” oppure 1”1/4. I moduli della variante M3, inoltre, sono provvisti di una valvola by-pass di bilanciamento che permette una precisa regolazione della pressione differenziale del circuito. E’ disponibile un’ampia serie di accessori e componenti che completano la gamma: collettori, raccordi, gruppi di sicurezza, miscelatori e servomotori.
Valvola di sicurezza ordinaria gialla per impianti termici e sanitari.
• Pressione di taratura: 3 - 6 - 7 bar
• Misura entrata: 1/2” maschio
• Misura uscita: 1/2” femmina
• Temperatura massima: 115°C
Conforme alla direttiva 2014/68/UE “PED”
categoria IV e al D.Lgs.15.02.2016 n.26.
