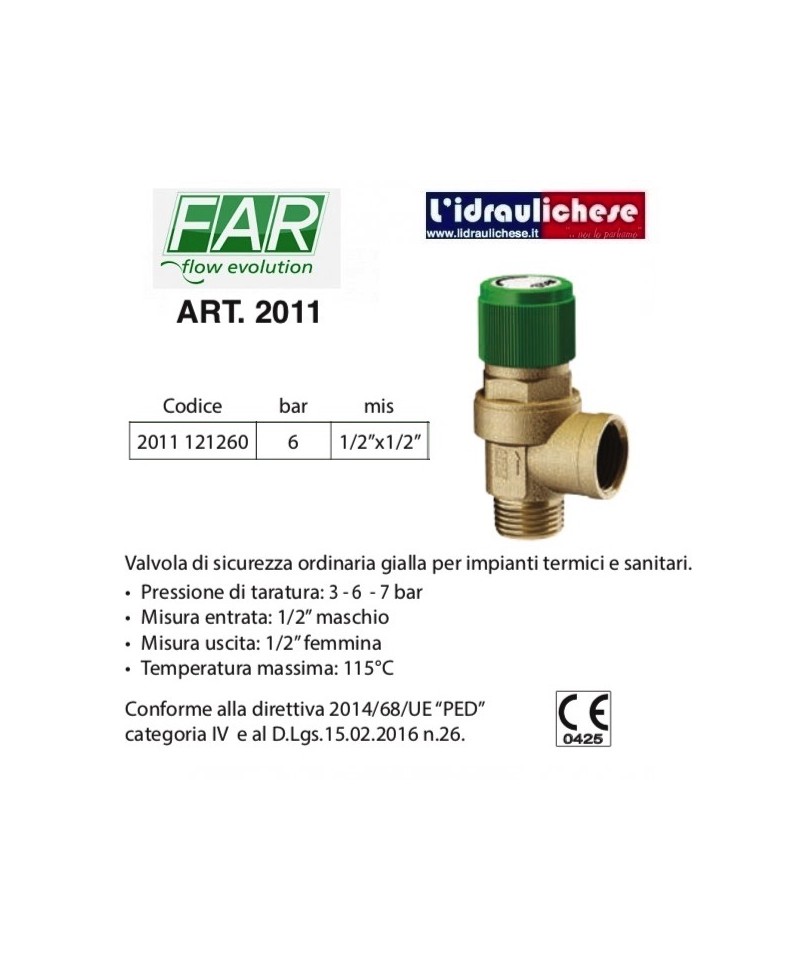

VALVOLA DI SICUREZZA 6 BAR MF 1/2 PER ACQUA CALDA E FREDDA

M2 MIX33

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per impianti

di riscaldamento e raffrescamento, per circolatori DN32 1”1/4 (180 mm).

• box di isolamento in EPP (250x400x170 mm);

• valvola miscelatrice a 3 vie con by-pass regolabile integrato;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 76 kW (con !t 15 K).

Portata massima di 4400 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 16,0.

Connessioni: 1”1/4 Femmina

Collettore combinato HV 60/90W

Collettore di distribuzione isolato con separatore idraulico integrato:

• isolamento in PPE;

• attacco laterale 1/2” femmina per accessori;

• attacco inferiore 1/2” femmina per sonda di temperatura;

• connessione 1” Maschio tenuta piana per gruppo di sicurezza;

• interasse moduli: 90 mm;

• interasse connessione al primario: 380 mm.

Fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.

M2 MIX33 Energy

Il modulo idraulico M2 MIX33 Energy è

analogo al modello M2 MIX33 con l’aggiunta

della predisposizione per l’inserimento di un

contabilizzatore di energia Qn 2,5 (3/4”) DN20

M2 Energy

Il modulo idraulico M2 Energy è analogo al

modello M2 con l’aggiunta della predisposizione

per l’inserimento di un contabilizzatore

di energia Qn 2,5 (3/4”) DN20

Staff di Fissaggio a muro  DAOA-COL per Sostegno Collettori Serie HV 60/90

Coppia di staffe per sostenere il collettore MODVLVS Serie HV60 oppure MODVLVS HV70 con il relativo box isolante. La distanza fra il muro ed il centro del collettore può essere di 100 oppure 150 mm. Sempre disponibile in pronta consegna, se acquistato separatamente dal modulo idraulico

TERMOCOPPIA UNIVERSALE STANDARD MM.900

M2 FIX3

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a punto fisso

per impianti di riscaldamento, per circolatori DN25 1” (180 mm).

• box di isolamento in EPP (250x380x170 mm);

• valvola miscelatrice termostatica regolabile, 20-45°C o 45-70°C;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 14 kW (con !t 8 K).

Portata massima di 1500 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 3,3.

Connessioni: 1” Femmina

Collettori HV80

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in EPS;

• interasse 125 mm.

Fino a 165 kW (con !t 20 K). Fino a 7,25 m3/h - Max. 6 bar.

Collettori di distribuzione per impianti termici in tubolare elettrosaldato e zincato. La gamma di articoli si divide in tre diverse misure:

• DN20, per potenze fino a 50 kW;
• DN25, per potenze fino a 70 kW;
• DN32, per potenze fino a 165 kW;

DN20: Isolamento termico in EPP. Collaudo idraulico 12 bar. Interasse di collegamento ModvlvS: 90 mm.

DN25 e DN32: Isolamento termico in EPS secondo DIN 4102-B2 (DN25: spessore 25 mm; DN32: spessore 35mm) e box di protezione in lamiera zincata (DN25: spessore di 0,55 mm; DN32: spessore di 0,8 mm). Collaudo idraulico 12 bar.
Interasse di collegamento ModvlvS: 125 mm.

La gamma di collettori DN20 prevede l’utilizzo dei gruppi ModvlvS DN20 da 3/4”.
La gamma di collettori DN25 prevede l'abbinamento ai gruppi ModvlvS da 1”, mentre la gamma DN32 è destinata ai moduli da 1"1/4. Tramite specifici adattatori è inoltre possibile installare gruppi da 1" su collettori DN32 e viceversa, qualora sia necessario soddisfare eventuali esigenze di ottimizzazione impiantistica.

Collettore combinato HV 60/90W

Collettore di distribuzione isolato con separatore idraulico integrato:

• isolamento in PPE;

• attacco laterale 1/2” femmina per accessori;

• attacco inferiore 1/2” femmina per sonda di temperatura;

• connessione 1” Maschio tenuta piana per gruppo di sicurezza;

• interasse moduli: 90 mm;

• interasse connessione al primario: 380 mm.

Fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.

M2 Energy

lL modulo idraulico M2 Energy è analogo al modello

M2 con l’aggiunta della predisposizione per

l’inserimento di un contabilizzatore di energia

Qn 2,5 (3/4”) DN20.

Staffe di fissaggio a muro per collettori

HV 80. La distanza fra il muro ed il centro

del collettore è 160 mm.

M2

odulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,

per circolatori DN25 1” (180 mm).

• box di isolamento in EPP (250x380x170 mm);

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 50 kW (con !t 20 K).

Portata massima di 2150 l/h (con un circolatore di prevalenza 6 m).

Valore Kvs: 8,0.

Connessioni: 1” Femmina

TERMOCOPPIA UNIVERSALE STANDARD MM.600

GIRELLO IN OTTONE 3/4X1/2 FEMMINA MASCHIO CON VALVOLA DI NON RITORNO INCORPORATA

M2 Energy

Il modulo idraulico M2 Energy è analogo al

modello M2 con l’aggiunta della predisposizione

per l’inserimento di un contabilizzatore

di energia Qn 2,5 (3/4”) DN20
