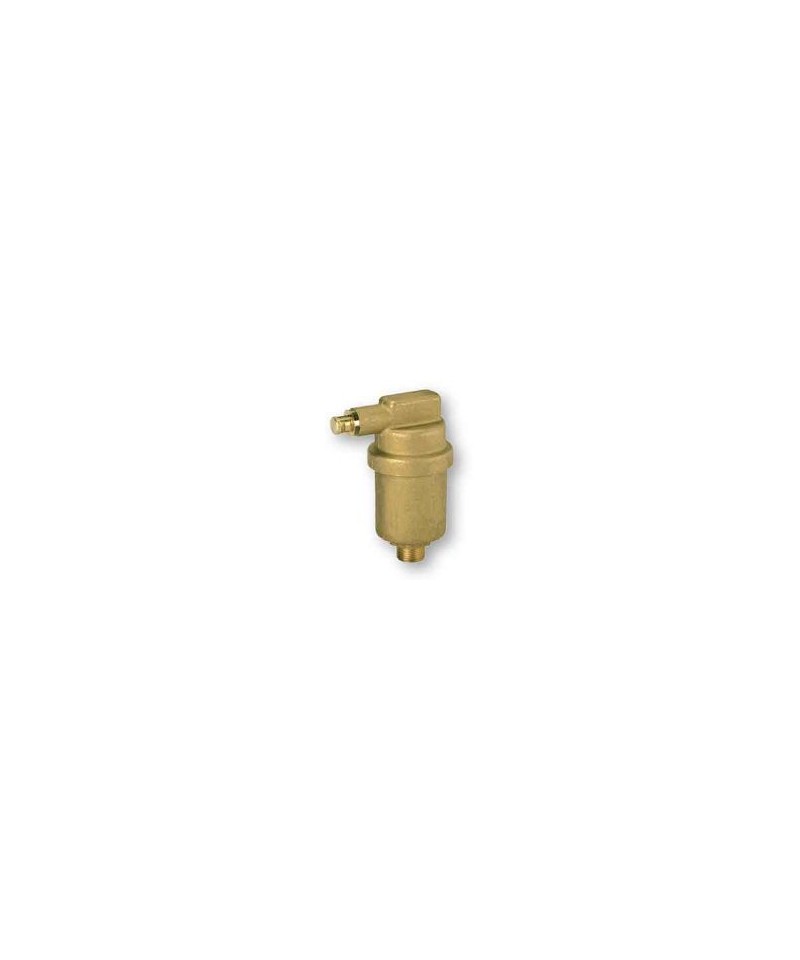

VALVOLA DI SFIATO 1/2 HONEYWELL PER SOLARE

Staffa di fissaggio a muro. Grazie alla staffa di fissaggio a muro e alla piastra di supporto è possibile sostenere il modulo idraulico

ad una distanza di 100 oppure 150 mm fra il muro e l’asse delle tubazioni. é possibile riutilizzare i raccordi femmina del modulo

idraulico sui filetti inferiori dei due raccordi. Quota d’inserimento: 60 mm.

Interasse 125 mm. Raccordi filettati: 1”1/2 Maschio x 1”1/2 calotta girevole.

M2 MIX33

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per impianti

di riscaldamento e raffrescamento, per circolatori DN25 1” (180 mm).

• box di isolamento in EPP (250x380x170 mm);

• valvola miscelatrice a 3 vie con by-pass regolabile integrato;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 38 kW (con !t 15 K).

Portata massima di 2200 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 7,0.

Connessioni: 1” Femmina

M2 FIX3

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a punto fisso

per impianti di riscaldamento, per circolatori DN20 3/4” (130 mm).

• box di isolamento in EPP (180x302x142 mm);

• valvola miscelatrice termostatica regolabile, 20-45°C o 45-70°C;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 90 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 9 kW (con !t 8 K).

Portata massima di 1000 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 1,9.

Connessione al collettore: codolo girevole 3/4” Maschio.

Connessione verso l’utenza: 3/4” Femmina.

Elettrovalvola automatica ON-OFF AD AZIONE DIRETTA  per gas normalmente chiusa in classe A con attacchi filettati. Apertura e chiusura rapida.Pressione Max 0,5 bar

Apertura e chiusura rapida con regolazione di portata. Corpo in alluminio. Bobina con connettore IP65 (1/2"-3/4"-1"). Bobina con scatola elettrica IP54 (1 1/4"- 1 1/2"-2"). Idonea per gas manifatturati, gas naturali, gas di petrolio liquefatto (gpl), per gas non aggressivi e aria. Temperatura di esercizio: -20÷60°C.

Dichiarazione di conformita' vedi PDF allegato

Collettori HV60 e HV70

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in EPS;

• interasse 125 mm.

Modelli HV 60: fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.

Modelli HV 70: fino a 70 kW (con !t 20 K). Fino a 3 m3/h - Max. 6 bar.

Separatore idraulico serie HW 60

Separatore idraulico HW 60/125

Separatore idraulico isolato da collegare prima del collettore. Questo dispositivo consente di separare idraulicamente il circuito primario dal secondario e permette una maggiore circolazione volumetrica sul collettore rispetto a quanto circola in caldaia. Particolarmente consigliato in abbinamento con caldaie a condensazione. Infatti con una corretta regolazione del circolatore caldaia garantisce una temperatura di ritorno bassa (sempre inferiore a 57°C, temperatura di condensazione del vapore acqueo nel gas metano) aumentando il rendimento dell’impianto.
Attacco inferiore 1/2” femmina per sonda caldaia.

Dimensioni della sezione del box isolante: 110 x 110 mm.

HW 60/125 1” per portate fino a 2 m3/h - Codice: HW60/125-04

Connessione al collettore: 1” maschio, interasse 125 mm
Connessione alla caldaia: 1” femmina, interasse 250 mm

M2 Energy

Il modulo idraulico M2 Energy è analogo al

modello M2 con l’aggiunta della predisposizione

per l’inserimento di un contabilizzatore

di energia Qn 2,5 (3/4”) DN20

Elettrovalvola automatica ON-OFF AD AZIONE DIRETTA  per gas normalmente chiusa in classe A con attacchi filettati. Apertura e chiusura rapida.Pressione Max 0,5 bar

Apertura e chiusura rapida con regolazione di portata. Corpo in alluminio. Bobina con connettore IP65 (1/2"-3/4"-1"). Bobina con scatola elettrica IP54 (1 1/4"- 1 1/2"-2"). Idonea per gas manifatturati, gas naturali, gas di petrolio liquefatto (gpl), per gas non aggressivi e aria. Temperatura di esercizio: -20÷60°C.

Dichiarazione di conformita' vedi PDF allegato

Collettori HV80

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in EPS;

• interasse 125 mm.

Fino a 165 kW (con !t 20 K). Fino a 7,25 m3/h - Max. 6 bar.

Collettori di distribuzione per impianti termici in tubolare elettrosaldato e zincato. La gamma di articoli si divide in tre diverse misure:

• DN20, per potenze fino a 50 kW;
• DN25, per potenze fino a 70 kW;
• DN32, per potenze fino a 165 kW;

DN20: Isolamento termico in EPP. Collaudo idraulico 12 bar. Interasse di collegamento ModvlvS: 90 mm.

DN25 e DN32: Isolamento termico in EPS secondo DIN 4102-B2 (DN25: spessore 25 mm; DN32: spessore 35mm) e box di protezione in lamiera zincata (DN25: spessore di 0,55 mm; DN32: spessore di 0,8 mm). Collaudo idraulico 12 bar.
Interasse di collegamento ModvlvS: 125 mm.

La gamma di collettori DN20 prevede l’utilizzo dei gruppi ModvlvS DN20 da 3/4”.
La gamma di collettori DN25 prevede l'abbinamento ai gruppi ModvlvS da 1”, mentre la gamma DN32 è destinata ai moduli da 1"1/4. Tramite specifici adattatori è inoltre possibile installare gruppi da 1" su collettori DN32 e viceversa, qualora sia necessario soddisfare eventuali esigenze di ottimizzazione impiantistica.

M2 Energy

Il modulo idraulico M2 Energy è analogo al

modello M2 con l’aggiunta della predisposizione

per l’inserimento di un contabilizzatore

di energia Qn 2,5 (3/4”) DN20

M2

Modulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,

per circolatori DN32 1”1/4 (180 mm).

• box di isolamento in EPP (250x400x170 mm);

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 111 kW (con !t 20 K).

Portata massima di 4800 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 21,0.

Connessioni: 1”1/4 Femmina

TERMOCOPPIA UNIVERSALE STANDARD MM.400

M2 MIX33 Energy

Il modulo idraulico M2 MIX33 Energy è

analogo al modello M2 MIX33 con l’aggiunta

della predisposizione per l’inserimento di un

contabilizzatore di energia Qn 2,5 (3/4”) DN20

CARATTERISTICHE: -Sensore elettrochimico a lunga durata per CO -Sensore catalitico per CH4 -Installazione semplice e veloce -Segnalazione della concentrazione di gas -Segnalazione malfunzionamento sensore -Funzione spegnimento temporaneo cicalino -Funzione TEST

FUNZIONAMENTO INIZIALIZZAZIONE: dura 60 secondi, il led verde lampeggia. NORMALE FUNZIONAMENTO: led verde acceso. ALLARME Ch4: indica presenza di CH4, nei primi 5 secondi il led rosso lampeggia, e dopo 5 secondi resta acceso. Il rivelatore produce un cicalino continuo e attiva l'uscita relè Ch4. ALLARME CO: indica la presenza di CO, nei primi 5 secondi lampeggia il Led CO e dopo 5 secondi resta acceso. Il rivelatore emette un cicalino intermittente e attiva l'uscita relè CO. ALLARME CH4 CO: indica la presenza di CH4 e CO, i led CH4 e CO si accendono e il rivelatore emette un cicalino intermittente e continuo e attiva entrambe le uscite relè CH4 e CO. DIFETTO SENSORE CH4: il led giallo e rosso si accendono, il rilevatore emette un breve segnale sonoro. DIFETTO SENSORE CO: il led giallo e rosso si accendono, il rilevatore emette un breve segnale sonoro. PAUSA: premere il tasto reset, il led verde lampeggia velocemente, cicalino e uscita relè si disattivano. Questa modalità termina dopo 5 minuti oppure premendo nuovamente il tasto reset TEST: tenere premuto il tasto test fino a all'emissione di un segnale acustico, il rivelatore esegue un auto test che dura 20 secondi e di seguito inizia il normale funzionamento. MANUTENZIONE Per assicurare una lunga durata al rivelatore, pulire con un panno il rivelatore ed eseguire la procedura TESTalmeno una volta al mese SINTOMI DI AVVELENAMENTO DAMONOSSIDO DI CARBONIO Esposizione limitata: mal di testa, nausea, vomito, senso di affaticamento Esposizione media: forte mal di testa, svenimento, attacco cardiaco Esposizione lunga: convulsioni, stato d'incoscienza, blocco della circolazione sanguigna e del cuore, morte

Per Info vedi PDF allegato

Collettore HV 60/125 (2 m3/h - 50 kW). Per 2 e 3 moduli DN25.

Collettore di distribuzione isolato per potenze fino a 50 kW (con salto termico ΔT = 20 K nel circuito primario).

Portata massima fino a 2 m3/h - Max. 6 bar.
Dimensioni della sezione del box isolante: 110 x 110 mm.

Connessioni ai moduli: 1” maschio, interasse 125 mm (passo 250 mm).

Connessione al separatore idraulico cod. HW60/125-04 con estremità filettata 1” maschio (interasse 125 mm); per il collegamento utilizzare n. 2 set cod. 04629SET (1”).

Collettore combinato HV 60/90W

Collettore di distribuzione isolato con separatore idraulico integrato:

• isolamento in PPE;

• attacco laterale 1/2” femmina per accessori;

• attacco inferiore 1/2” femmina per sonda di temperatura;

• connessione 1” Maschio tenuta piana per gruppo di sicurezza;

• interasse moduli: 90 mm;

• interasse connessione al primario: 380 mm.

Fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.
