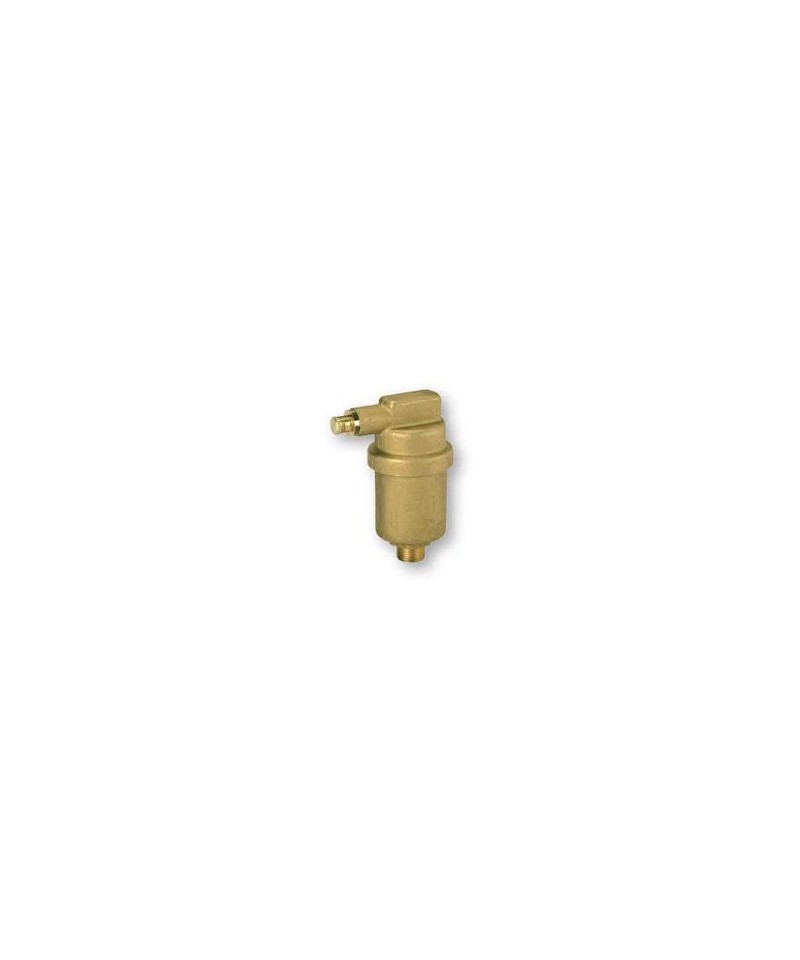

ENTLÜFTUNGSVENTIL 1/2 HONEYWELL FÜR SOLAR

M2 MIX33 Energy

Das hydraulische Modul M2 MIX33 Energy ist

analog zum Modell M2 MIX33 mit der Ergänzung

der Vorrichtung zur Einspeisung eines

Energiezähler Qn 2,5 (3/4") DN20

Ordentliches gelbes Sicherheitsventil für thermische und sanitäre Anlagen.

• Einstelldruck: 3 - 6 - 7 bar

• Eingangsanlage: 1/2” männlich

• Ausgangsanlage: 1/2” weiblich

• Maximale Temperatur: 115°C

Konform mit der Richtlinie 2014/68/EU „PED“

Kathegorie IV und dem D.Lgs.15.02.2016 Nr. 26.

HV80 Sammler

Isolierter Verteilungssammler für hydraulische Module:

• Isolierung aus EPS;

• Abstand 125 mm.

Bis zu 165 kW (mit !t 20 K). Bis zu 7,25 m3/h - Max. 6 bar.

Verteilungssammler für Heizungsanlagen aus elektrisch geschweißtem und verzinktem Rohr. Die Produktlinie ist in drei verschiedene Größen unterteilt:

• DN20, für Leistungen bis zu 50 kW;
• DN25, für Leistungen bis zu 70 kW;
• DN32, für Leistungen bis zu 165 kW;

DN20: Wärmedämmung aus EPP. Druckprüfung 12 bar. Abstand für den Anschluss ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung aus EPS nach DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35 mm) und Schutzgehäuse aus verzinktem Blech (DN25: Dicke 0,55 mm; DN32: Dicke 0,8 mm). Druckprüfung 12 bar.
Anschlussabstand ModvlvS: 125 mm.

Die Produktlinie für DN20 sieht den Einsatz von ModvlvS DN20 von 3/4” vor.Die Produktlinie für DN25 sieht die Kombination mit ModvlvS von 1” vor, während die DN32-Serie für Module von 1"1/4 vorgesehen ist. Über spezielle Adapter können auch Gruppen von 1" auf DN32-Sammler und umgekehrt installiert werden, falls erforderlich, um die Anforderungen der Anlageneffizienz zu erfüllen.

M2 FIX3

Hydraulisches Modul mit 2-Wege-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN20 3/4" (130 mm).

• Isoliergehäuse aus EPP (180x302x142 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar, deaktivierbar;

• Abstand 90 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 9 kW (mit !t 8 K).

Maximale Durchflussmenge von 1000 l/h (mit einem Zirkulator von 8 m Förderhöhe).

Kvs-Wert: 1,9.

Anschluss an den Kollektor: drehbarer Stift 3/4" männlich.

Anschluss zur Nutzung: 3/4" weiblich.

M2 FIX3

Hydraulisches Modul mit 2 Wege-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN25 1” (180 mm).

• Isolierbox aus EPP (250x380x170 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar deaktivierbar;

• Abstand 125 mm.

PN 10, max. Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis 14 kW (mit !t 8 K).

Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 8 m Förderhöhe).

Kvs-Wert: 3,3.

Anschlüsse: 1” Weiblich

M2 MIX33

Hydraulikmodul mit 2-Wege-Mischventil und 3-Wege-Mischer für

Heiz- und Kühlsysteme, für Zirkulatoren DN25 1“ (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• 3-Wege-Mischventil mit integriertem einstellbarem By-Pass;

• Thermometer mit Skala 0°÷120°C;

• Integriertes Rückschlagventil 20 mbar aussschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 38 kW (mit !t 15 K).

Maximale Durchflussmenge von 2200 l/h (mit einem Zirkulator mit einer Förderhöhe von 8 m).

Kvs-Wert: 7,0.

Anschlüsse: 1“ Weiblich

Kollektor HV 60/90

Isolierter Verteilkollektor für hydraulische Module:

• Isolation in PPE;

• seitlicher Anschluss 1/2" weiblich für Zubehör;

• Modulabstand: 90 mm;

• Anschlussabstand zum Primärkreis: 125 mm.

Bis zu 50 kW (bei t 20 K). Bis zu 2 m3/h - Max. 6 bar.

Wandmontageschranken für den HW 60 Separator

Paar von Halterungen zur Unterstützung des hydraulischen Separators mit isoliertem Gehäuse 110 x 110 mm.

Verfügbare Größen: 100 und 150 mm (Abstand von der Wand zum Zentrum des Separators).

100 mm : Code: DAO100
150 mm : Code: DAO150

BRV Bonetti Rubinetterie Valduggia S.r.l.

Wandhalterung. Dank der Wandhalterung und der Stützplatte ist es möglich, das hydraulische Modul zu unterstützen

in einem Abstand von 100 oder 150 mm zwischen der Wand und der Achse der Rohrleitungen. Es ist möglich, die weiblichen Anschlüsse des Moduls

auf die unteren Gewinde der beiden Anschlüsse wiederzuverwenden. Einsteckmaß: 60 mm.

Bohrabstand 125 mm. Gewindete Anschlüsse: 1”1/2 männlich x 1”1/2 drehbare Kappe.

Thermoformschalen aus geschäumtem, vernetztem Polyethylen mit CL1-Zertifizierung, M1. Verschluss mit Klettverschluss

M2 Energy

Das Hydraulikmodul M2 Energy ist ähnlich dem

Modell M2 mit der Vorrichtung

zur Installation eines Energiedurchflusszählers

mit einer Leistung von Qn 2,5 (3/4”) DN20

M2 MIX33

Hydraulisches Modul mit 2-Wege-Mischventil und 3-Wege-Mischventil für

Heiz- und Kühlsysteme, für Zirkulationspumpen DN25 1” (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• 3-Wege-Mischventil mit integriertem einstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• integriertes Rückschlagventil 20 mbar, abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 38 kW (mit !t 15 K).

Maximale Durchflussrate von 2200 l/h (mit einer Pumpe mit einer Druckhöhe von 8 m).

Kvs-Wert: 7,0.

Anschlüsse: 1” Weiblich

M2 MIX33 Energie

Das hydraulische Modul M2 MIX33 Energie ist

analog zum Modell M2 MIX33 mit der Ergänzung

der Vorrichtung zum Einbau eines

Energiezählers Qn 2,5 (3/4") DN20

M2 MIX33

Hydraulikmodul gemischter 2-Wege mit Mischventilund 3-Wege für Anlagen

zur Heizung und Kühlung, für Umwälzpumpen DN32 1”1/4 (180 mm).

• Isoliergehäuse aus EPP (250x400x170 mm);

• 3-Wege-Mischventil mit integriertem verstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar;

• Achsabstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen von bis zu 76 kW (mit !t 15 K).

Maximaler Durchfluss von 4400 l/h (mit einer Pumpe mit einer Förderhöhe von 8 m).

Kvs-Wert: 16,0.

Anschlüsse: 1”1/4 Weiblich

Ordentliches gelbes Sicherheitsventil für Heizungs- und Sanitäranlagen.

• Einstelldruck: 3 - 6 - 7 bar

• Eingang Größe: 1/2” weiblich

• Ausgang Größe: 1/2” weiblich

• Maximale Temperatur: 115°C

Entspricht der Richtlinie 2014/68/EU „PED“

Kategorie IV und dem D.Lgs.15.02.2016 Nr.26.
