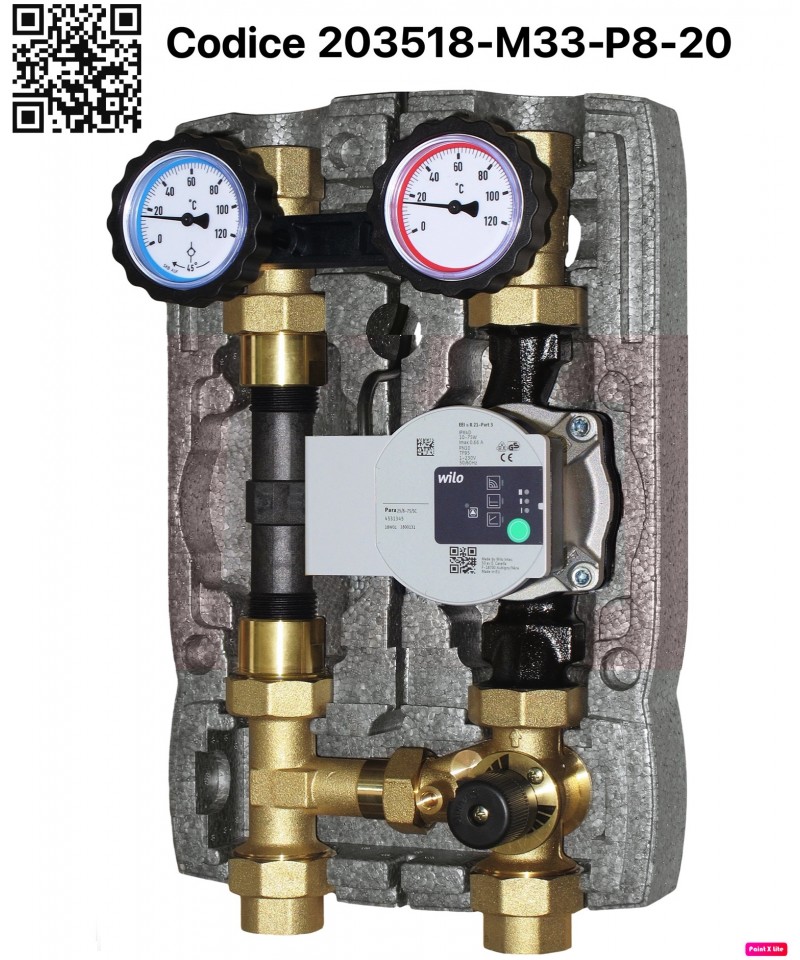

HYDRAULIKMODUL BRV DN25 203518-M33-P8-20 UMPUMP WILO PARA 25/8 SC

M3 FIX3

Das Hydraulikmodul M3 FIX3 ist ähnlich dem Modell M2 FIX3 mit einem zusätzlichen

einem Überdruckausgleichs-Bypassventil (0-0,5 bar).

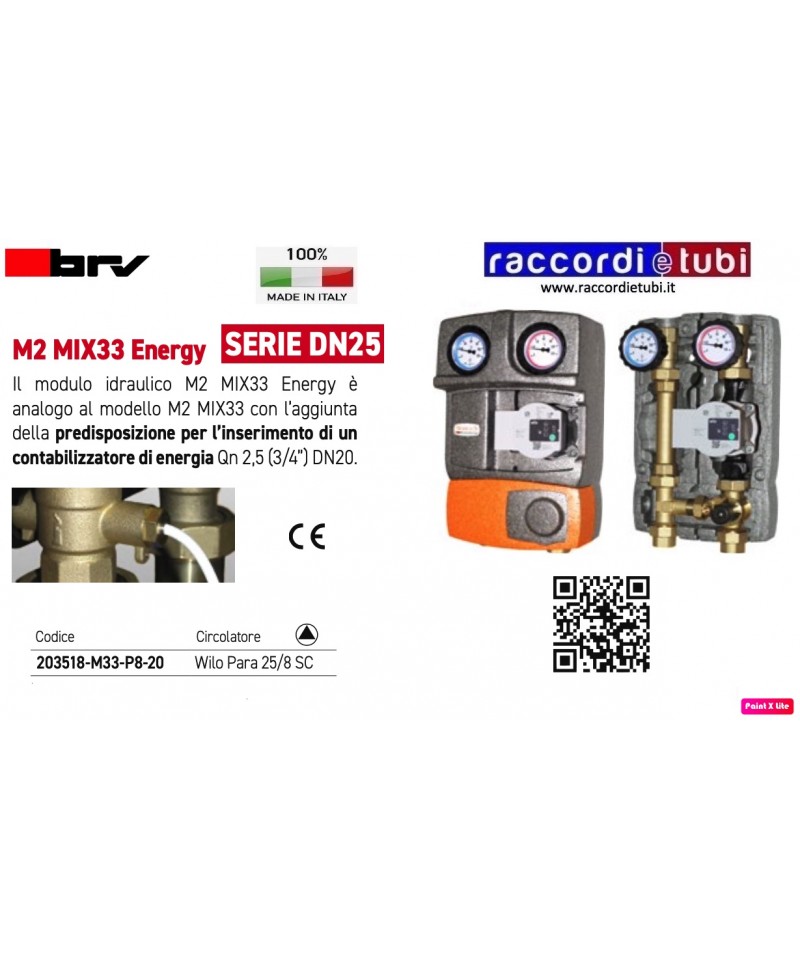

M2 MIX33 Energie

Das hydraulische Modul M2 MIX33 Energie ist

analog zum Modell M2 MIX33 mit der Ergänzung

der Vorrichtung zur Einfügung eines

Energiemessgeräts Qn 2,5 (3/4") DN20

M2 FIX3

Hydraulisches Modul mit 2 Wege-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN25 1” (180 mm).

• Isolierbox aus EPP (250x380x170 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar deaktivierbar;

• Abstand 125 mm.

PN 10, max. Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis 14 kW (mit !t 8 K).

Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 8 m Förderhöhe).

Kvs-Wert: 3,3.

Anschlüsse: 1” Weiblich

M2 Energy

Das Hydraulikmodul M2 Energy ist ähnlich dem

Modell M2 mit der Vorrichtung

zur Installation eines Energiedurchflusszählers

mit einer Leistung von Qn 2,5 (3/4”) DN20

Automatisches ON-OFF Elektromagnetisches Ventil mit direkter Betätigung für normalerweise geschlossenen Gasbetrieb der Klasse A mit Gewindeanschlüssen. Schnelle Öffnung und Schließung. Maximaler Druck 0,5 bar

Schnelle Öffnung und Schließung mit Durchflussregelung. Gehäuse aus Aluminium. Spule mit IP65 Stecker (1/2"-3/4"-1"). Spule mit elektrischer Box IP54 (1 1/4"- 1 1/2"-2"). Geeignet für technische Gase, Erdgas, Flüssiggas (GPL), für nicht aggressive Gase und Luft. Betriebstemperatur: -20÷60°C.

Konformitätserklärung siehe angehängte PDF

STANDARD UNIVERSALFÜHLER MM.400

M2

direktes hydraulisches Modul mit 2 Wegen für Heizungs- und Kühlanlagen,

für Zirkulatoren DN25 1” (180 mm).

• Isolierbox aus EPP (250x380x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar, ausschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis 50 kW (mit !t 20 K).

Maximaler Durchfluss von 2150 l/h (mit einem Zirkulator mit einer Förderhöhe von 6 m).

Kvs-Wert: 8,0.

Anschlüsse: 1” Weiblich

M2 MIX33

Hydraulikmodul mit 2-Wege-Mischventilund 3-Wege-Ventil für Anlagen

zur Heiz- und Kühltechnik, für Zirkulationspumpen DN32 1"1/4 (180 mm).

• Isoliergehäuse aus EPP (250x400x170 mm);

• 3-Wege-Mischventil mit integrierbarem einstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• integriertes Rückschlagventil 20 mbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Pumpe).

Für Leistungen bis zu 76 kW (mit !t 15 K).

Maximale Durchflussrate von 4400 l/h (mit einer Pumpe mit einer Förderhöhe von 8 m).

Kvs-Wert: 16,0.

Anschlüsse: 1"1/4 Weiblich

Hydraulikseparator der Serie HW 60

Hydraulikseparator HW 60/125

Isolierter Hydraulikseparator zum Anschluss vor dem Kollektor. Dieses Gerät ermöglicht die hydraulische Trennung des Primärkreises vom Sekundärkreis und erlaubt einen höheren Volumendurchfluss am Kollektor im Vergleich zu dem, was in den Kessel zirkuliert. Besonders empfohlen in Verbindung mit Kondensationskesseln. Bei korrekter Einstellung des Kesselumwälzers garantiert er eine niedrige Rücklauftemperatur (immer unter 57°C, der Kondensationstemperatur von Wasserdampf im Erdgas) und erhöht die Effizienz der Anlage.
Unterer Anschluss 1/2” weiblich für den Kesselfühler.

Abmessungen des Isoliergehäuses: 110 x 110 mm.

HW 60/125 1” für Durchflussmengen bis zu 2 m3/h - Code: HW60/125-04

Anschluss zum Kollektor: 1” männlich, Abstand 125 mm
Anschluss zum Kessel: 1” weiblich, Abstand 250 mm

Honeywell E125S Entlüftungsventil Messing d.3/8 Für Solaranlagen

M2 FIX3

Hydraulikmodul mit 2-Wege-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN25 1” (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• einstellbares thermostatisches Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar, abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 14 kW (mit !t 8 K).

Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 8 m Förderhöhe).

Kvs-Wert: 3,3.

Anschlüsse: 1” Weiblich

Ordentliches gelbes Sicherheitsventil für Heizungs- und Sanitäranlagen.

• Einstellungsdruck: 3 - 6 - 7 bar

• Eingangsdurchmesser: 1/2” weiblich

• Ausgangsdurchmesser: 1/2” weiblich

• Höchsttemperatur: 115°C

Konform zur Richtlinie 2014/68/EU “Druckgeräte”

Kategorie IV und zum D.Lgs.15.02.2016 Nr.26

M2 Energy

Das hydraulische Modul M2 Energy ist ähnlich wie das

Modell M2 mit der Ergänzung der Vorrichtung

für die Einfügung eines Energie

zähler Qn 2,5 (3/4”) DN20

M2 FIX3

Hydraulikmodul, gemischte 2-Wege mit fest eingestelltem Mischventil

für Heizungsanlagen, für Umwälzpumpen DN25 1” (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis 14 kW (mit !t 8 K).

Maximale Fördermenge von 1500 l/h (mit einer Pumpe mit einem Druck von 8 m).

Kvs-Wert: 3,3.

Anschlüsse: 1” weiblich

HW-Serie

THERMISCHER FLYWHEEL FÜR INSTALLATIONEN

WARM-!KALT MIT WÄRMEPUMPE

Thermisches Flflywheel vorbereitet für hydraulische Module

Das thermische Flywheel BRV ModvlvS HW ist für Klimatisierungsinstallationen gedacht.

Bei Installationen mit Wärmepumpe fungiert es als Schnittstelle

für die Hydraulik und erfüllt die Funktion der Speicherung. Es ermöglicht die Begrenzung der Anzahl von

Starts und Stops der Außeneinheit der Wärmepumpe.

Das thermische Flywheel BRV ModvlvS HW ist für die Installation von

zwei BRV ModvlvS Gruppen. Es kann horizontal installiert werden, um eine schnelle

Verbindung des Primärsystems mit der Wärmepumpe und des Sekundärsystems

zum Endverbraucher, wie z.B. Ventilatorkonvektoren oder Paneele

Strahlenwärme, durch hydraulische Module.

Wenn nötig, kann das thermische Flywheel auch vertikal installiert werden,

als häufigste Ausführung. Bei dieser Art der Installation muss auf der Sekundärseite

ein Verteiler montiert werden, wenn Sie zwei oder mehr Zonen

mit hydraulischen Modulen verwalten möchten. Es wird daher notwendig sein,

die zwei nicht verwendeten Anschlüsse zu verschließen.

Die vertikale Installation des thermischen Flywheels ist in Bezug auf

die Rohrleitungen komplexer und erfordert den Einsatz eines Verteilers.

Dies führt somit zu höheren Installationskosten und einer größeren

Anzahl von Anschlüssen im Vergleich zur horizontalen Installation.

M2 DN32 | Hydraulischer Separator HW80/570-07 – 7,26 m3/h - 165 kW

Hydraulischer Separator MODVLVS HW80/570-07 isoliert zum Anschluss vor dem Verteiler, um den primären Kreislauf vom sekundären hydraulisch zu trennen, was eine größere volumetrische Zirkulation im Verteiler im Vergleich zu dem, was in den Kessel zirkuliert, ermöglicht. Besonders empfohlen in Kombination mit Brennwertkesseln, da er aufgrund der besseren Regelung des Kesselumlaufers eine niedrige Rücklauftemperatur (immer unter 57°C, der Kondensationstemperatur von Wasserdampf im Erdgasmethan) gewährleistet und die Effizienz der Anlage erhöht. Der Separator muss senkrecht installiert werden und hat seitliche Anschlüsse von 2” M für den Verteiler und den Kessel, einen Anschlusspunkt für den Sensor von ½” F, einen von ½” F zum Abfluss, einen oberen für die Sicherheitsgruppe von 1” ¼ M und ist geeignet für Durchflüsse bis zu 7,25 m3/h.
